Назначение проводов
Электрика современных автомобильных прицепов достаточно проста. Для отечественных машин принята схема с семиконтактным разъемом.
Попробуем разобраться, что здесь куда.
— Левый указатель поворота. — Задний противотуманный фонарь. — Масса. — Правый указатель поворота. — Правый габарит. — Стоп-сигнал. — Левый габарит.
Возможна иная распиновка:
— Левый габарит. — Масса. — Не задействован. — Правый указатель поворота — Стоп-сигнал. — Задний ход. — Правый габарит.
Цвета проводов не приводим намеренно, так как они могут отличаться для прицепов разных производителей.
Что потребуется для монтажа? Теперь подготовим все, что нам будет нужно.
Материалы:
1. термоусадочная трубка; 2. изоляционная лента (в некоторых местах трубка неприменима); 3. провод с хорошей изоляцией, сечением 1,5 мм2. Лучше взять провода разных цветов, это избавит от путаницы при разводке; 4. провод сечением 2,5 мм2 для массы. Так как он один обеспечивает минусовой контакт на всю электрику, возьмем его с запасом; 5. клеммы папа-мама и колодка на 8 контактов под них (если планируется, съемный вариант фаркопа) или клеммы с колечком для ГАЗ 20, ГАЗ21, ГАЗ24; 6. гофра для прокладки кабеля; 7. кабельные стяжки.
Из инструментов:
— набор ключей; — хорошая шлицевая и крестообразная отвертки; — пассатижи; — кусачки; — зажигалка для усадки трубок; — макетный нож; — клещи для обжимки клемм; — паяльник на 40 Вт.
Это интересно: Ручная барабанная лебедка своими руками
Схемы различных видов розеток
На автомобилях отечественного производства чаще всего устанавливаются электрические разъемы на 7 пинов. Они обеспечивают передачу всех сигналов от автомобиля к БТС. Если вместо грузового прицепа необходимо подключить трейлер, то используют розетку на 13 контактов. Для электрической разводки (распиновки) используют многожильные провода в двойной изоляции с сечением жилы не менее 1,5 мм². Для защиты жгута от повреждения его помещают в гофрорукав.
Штатный способ
Самый простой метод, при котором не требуется вмешательства в электросхему. Нужно купить набор переходников, которые ставятся на заводские разъемы задних фонарей. Они снабжены выводами на ТСУ.
Такие наборы можно подобрать для подключения розетки фаркопа к автомобилю ВАЗ большинства выпускающихся сегодня моделей: «Ларгус», «Гранта», «Веста», «Калина», «Шевроле Нива».
Универсальный метод
Иногда соединительный разъем не предусмотрен конструкцией. Установить его под силу каждому автовладельцу. Главное, чтобы бортовой компьютер был. В противном случае придется использовать специальные клипсы или паяльник для прямого подключения в электросистему автомобиля.
Прямое подключение при наличии бортового компьютера невозможно. Оно вызовет увеличение нагрузки на мозг транспортного средства. И бортовой компьютер не только выдаст ошибку подключения, но и благополучно отойдет от дел.
Решить проблему поможет блок согласования. Его располагают между шиной управления и электрическими проводами прицепа. Принцип его работы заслуживает отдельной статьи. При следовании руководству распайки бортовой компьютер не увидит лишнего потребителя.
Теперь, когда мы изучили теорию, рассмотрим подробно распиновку каждого типа розетки от А до Я.

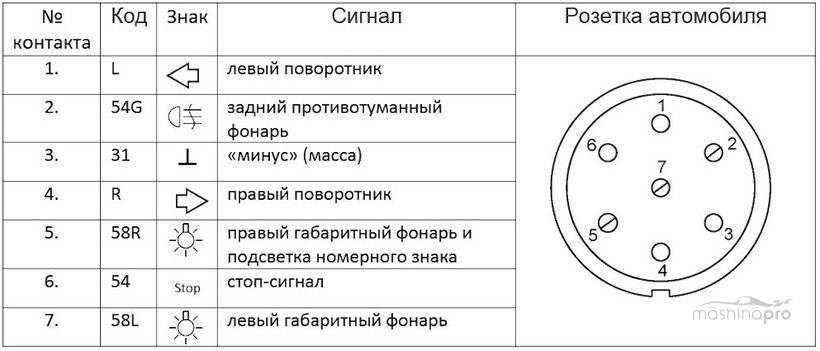

Распиновка 7-пиновой розетки
Если в автомобиле отсутствует штатный разъем для подключения прицепа, то устанавливают розетку, купленную в магазине, на специальной пластине возле фаркопа. В этом случае распиновку делают универсальным способом. Для этого провода напрямую соединяют пайкой с соответствующими выводами контактных колодок задних фонарей.

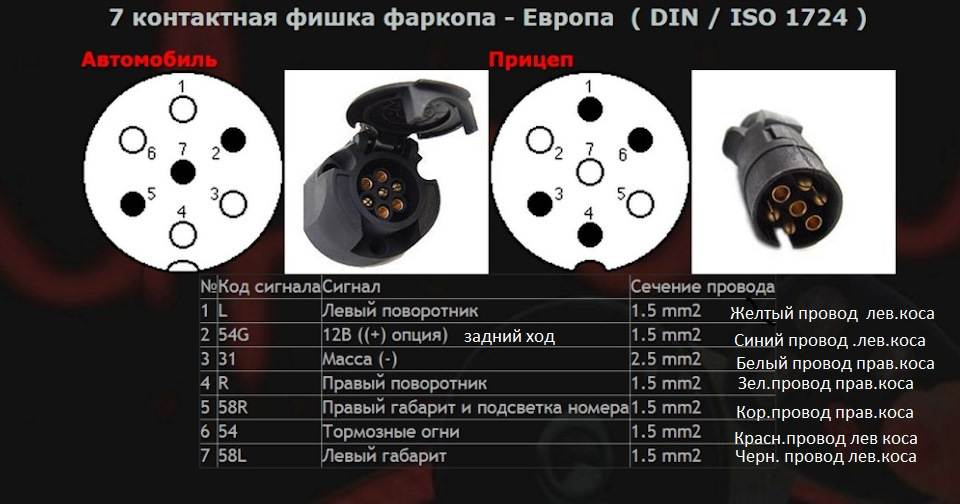

Распиновка 7-контактной розетки выглядит следующим образом:
- 1 — левый поворот;
- 2 — противотуманный фонарь;
- 3 — «масса»;
- 4 — сигнал правого поворота;
- 5 — фонарь заднего хода;
- 6 — стоп-сигнал;
- 7 — габаритные огни и освещение номера
В некоторых автомобилях европейского производства контакт заднего противотуманного фонаря может быть не задействован.
Сигналы управления от указателей поворотов снимают с обоих бортов и подводят к розетке разными проводами. Индикацию остальной светотехники можно брать с одного блока задних фонарей.
Распиновка 13-пиновой розетки
Большинство импортных автомобилей оснащаются штатными соединителями на 13 контактов. Если в автомобиле отсутствует фаркоп, то в большинстве случаев устанавливают розетку на 7 пинов. Когда одно из транспортных средств имеет 13-контактную розетку, а другое — вилку на 7 контактов, подключение проводят при помощи переходника.
Возможные проблемы
Скорее всего, вы столкнетесь с тем, что при подключении электрики прицепа на машинах с реле поворотов старого типа поворотники начнут мигать слишком быстро, а в современных машинах, напротив, частота мигания замедлится. Это связано с тем, что теперь нагрузка в цепи выросла.
Читать также: Как подключить тепловое реле к двигателю
Решить это можно двумя путями:
— Самый простой вариант — установка в поворотники прицепа светодиодных ламп. Так как ток диоды берут незначительный, реле вернется к штатному режиму работы. — Вариант чуть сложнее — используем нормальноразомкнутые реле, установив их удерживающие обмотки параллельно лампам поворотников. Прокладываем плюсовой провод в багажник и подключаем его к входным контактам реле. А с выходов ведем провод к розетке на фаркопе.
Все просто. Главное — все сделать аккуратно и обеспечить хорошую влагозащиту.
Универсальная схема подключения автомобильной розетки прицепа – второй метод
Подключение фаркопа для автомобилей с электронным блоком управления осуществляется совершенно другим способом. Он предусматривает подключение электрики фаркопа через специальное согласующее устройство. Оно является связующим элементом между электронной системой управления и задней оптикой, позволяет блоку управления распознать дополнительное электрооборудование. В зависимости от того, какая используется распиновка розетки прицепа, применяется соответствующая схема подключения прицепного устройства.
Не стоит пренебрегать подключением электрики автомобильного прицепа. Это обязательное требование, обеспечивающее безопасность транспортного средства, а также всех остальных участников дорожного движения. Помните, что отсутствие габаритных огней, неправильная работа ламп поворотов и стоп фонарей может не только стать причиной наложения штрафа, но и вызвать аварийную ситуацию. Перед выездом в дорогу визуально убедитесь в надлежащем состоянии электропроводки и уделите несколько минут проверке работы электрооборудования прицепа.
Установка фаркопа на автомобиль является обязательным условием для получения возможности использовать автоприцеп. В свою очередь, кроме обеспечения самой сцепки прицепа, также предельно важна безопасность при использовании прицепной техники.
Другими словами, прицеп не только должен быть надежно присоединен, но также подключен к автомобилю для того, чтобы могли работать поворотники, стоп-сигналы прицепа и т.д.
Для того чтобы подключить прицеп правильно, должна быть заранее изучена схема подключения прицепа, распиновка розетки фаркопа, а также отдельное внимание следует уделить некоторым тонкостям и нюансам. Далее мы рассмотрим, что представляет собой схема подключения прицепа и как правильно выполнить подключение фаркопа
Читайте в этой статье
Подключаем розетку фаркопа к машине
Она лишь еще больше вас запутает и загонит в тупик.
Последний способ менее трудоемкий, а соединение проводов получается более прочным.
Все компоненты качественно соединены. Очень сильно сомневаюсь, что кто-то желает с таким столкнуться. В этом случае распиновку делают универсальным способом.
Поделиться с друзьями: Вам также может быть интересно. Подобная информация полностью соответствует действительности, а потому распространенных в рекомендациях якобы умельцев ошибок вы там не встретите.
Максим Может быть необходимо использовать смарт коннект, а у Вас он не установлен. Независимо от того, использует схема подключения прицепного устройства 7 контактов или 13, может понадобиться смарт-коннект, который согласует между собой электрику автотранспортного средства и прицепа на нем. Габаритные огни черный. Включение электроники фаркопа автотранспортного средства предполагает факт использования прицепа, который должен оповещать о возможных маневрах сзади идущих участников движения световыми сигналами.
Способы подключения розетки фаркопа
Подключаем розетку фаркопа к машине Перед тем, как произвести подключение розетки фаркопа к автомобилю, необходимо удостовериться, что ее корпус, крышка и заглушка герметичны. Для того чтобы пайка разъема осуществлялась легко и соответствовала тому, что показывает электросхема, провода различаются по цветам. Олег Рисунок 3.
Схема подключения розетки прицепа
Если легковой автомобиль не оснащен фаркопом,
то этот элемент нужно установить. Проверьте необходимую комплектацию – она
должна включать в себя следующие компоненты:
- пластина для крепежа;
- розетка;
- крепежные составляющие;
- провода.
Кроме этого, понадобится термоусадочная трубка, изоляционная лента, а также
сама схема подключения.
Распиновка розетки автомобиля
Прежде всего, подготавливаем необходимую проводку, подходящую по
сечению и цвету. Из цельного куска проводов нарезаем кусочки нужной длины.
Кончики их очищаем от изоляции, после чего их необходимо залудить. Затем
кончики проводов припаиваем к клеммам, жгут проводки прокладываем, как того
требует схема, и подключаем провода.
При прокладке проводов следует обеспечить безопасность их использования. Для
этого проводку фиксируем специальными зажимами и хомутами. Во время работы
аккумулятор должен быть отключен. Если монтаж проводки будет проведен с
нарушениями, то во время ее эксплуатации нельзя исключить поломку
электроприборов, а также нагрев проводки с вероятностью последующего
возгорания. Поэтому, если вы не чувствуете в себе достаточно сил и опыта, лучше
эту работу доверить специалистам.
Для подключения розетки фаркопа лучше использовать только медный провод
сечением не менее 1,5 кв.мм. Провод должен покрывать толстый изоляционный слой
– лучше, если он будет двойным или даже тройным. После подключения нужно
защитить розетку от проникновения влаги. Для этого можно использовать
графитовую смазку – она также защищает контакты от окисления.
Стандартная
Электропроводку фаркопов по стандартной схеме подключают на машинах, не
оборудованных электроникой. На прицеп должна быть вмонтирована семиконтактная
розетка – купить ее можно в любом специализированном магазине, цена – 260-900
рублей. Каждый контакт розетки соединяется с нужной цепью. Перед проведением
работ тщательно изучаем распиновку семиконтактной розетки. Провода фиксируем к
клеммам при помощи пайки.

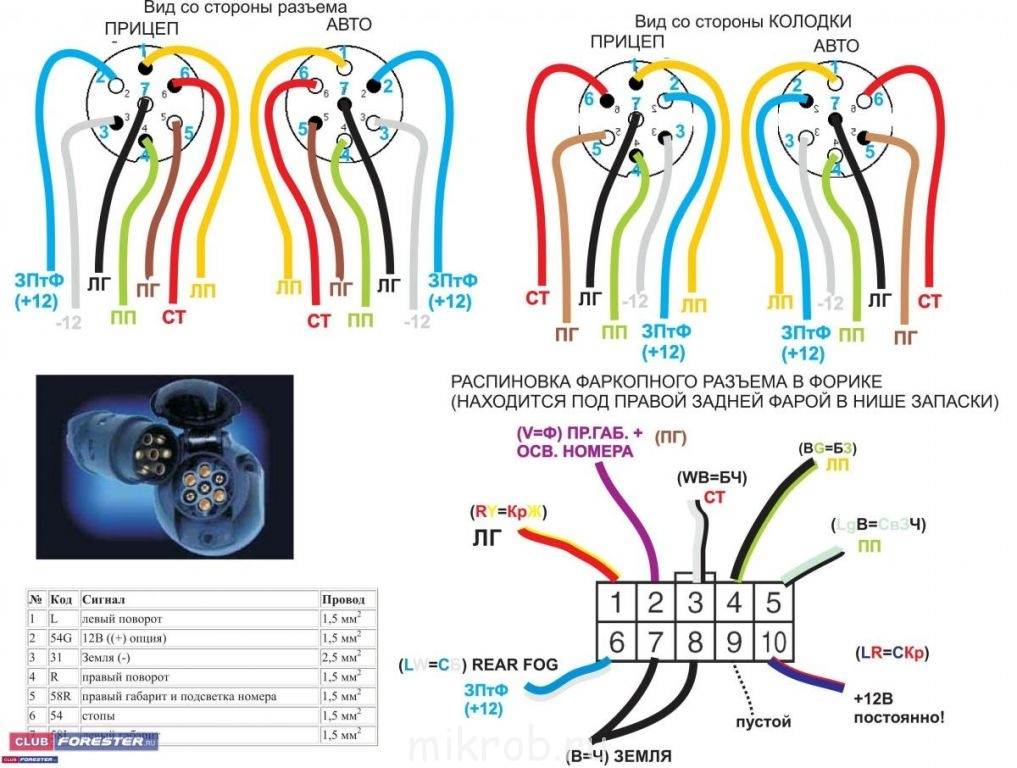

Распиновка Штекера и Розетки форкопа по стандартной схеме
Универсальная
На авто с ЭБУ приходится использовать согласующее устройство. Оно дает
возможность БУ определить дополнительное электрическое оборудование.
Подключение по универсальной схеме лучше доверить специалисту – профессионал
грамотно подключит оборудование и протестирует его работу в разных режимах.
Американские соединительные фишки
Многие американские стандарты отличаются от европейских, и распиновка розетки фаркопа прицепа не является исключением. Приведем для ознакомления два вида: 7 и 4 контактные разъемы.
7-ми контактная розетка, используется в модельном ряде HOPKINS, а также в других автомобилях (рис 8), отличается от европейского стандарта, практически, только конструкцией, что позволяет при необходимости произвести замену на европейский аналог.
Американская розетка фаркопа на 7 контактов
Обозначения:
- Подключение габаритных огней.
- +12 V.
- Поворотные огни правого борта.
- Управление стоп-сигналами.
- Масса.
- Поворотные огни левого борта.
- Сигнал заднего хода.
Теперь рассмотрим более сложный вариант – 4-х контактный разъем (см. рис. 9). При попытке его замены на европейскую 7-ми пиновую розетку возникнут проблемы.
4-х пиновый разъем
Обозначения:
- Масса.
- Управление габаритными огнями.
- Поворотник левого борта и управление стоп-сигналом.
- Поворотник правого борта и управление стоп-сигналом.
Как видите, трудность связана с тем, что поворотники и стоп-сигналы управляются по одной линии. Решить проблему можно двумя способами:
- Не совсем правильный, на зато самый простой способ: подключиться, непосредственно, к стопам и поворотникам. Заметим, что в некоторых автомобилях проводка может не выдержать дополнительной нагрузки, поэтому решить проблему лучше другим способом.
- Этот вариант несколько сложнее, зато более корректный: необходимо полностью протянуть проводку под европейский разъем. Например, в Шевроле Тахо для этого нужно снять приборный щиток, найти провода с отдельными сигналами на поворотники и стоп-огни, подключиться к ним, протянув электрические провода от фаркопной розетки через весь салон автомобиля. Можно немного облегчить задачу, если взять сигнал для стоп-огней с заднего крыла, он там выведен практически на всех автомобилях. В этом случае понадобится тянуть только два провода.
Основная проблема, с которой сталкиваются владельцы легковых автомобилей при подсоединении прицепа, — это неисправности в работе светотехники. Даже если разъемы розетки и вилки полностью совпадают,могут не гореть или неправильно срабатывать габаритные огни, поворотники или стоп-сигналы. Это связано с различиями в стандартах, которые используются производителями при разводке электрики.
Существуют несколько основных схем подключения прицепа к фаркопу в зависимости от числа контактов розетки и стандартов стран. В России наиболее распространены 7-пиновые (европейские и американские) и 13-пиновые разъемы. Если автомобиль не оснащен электронным блоком управления, контакты розетки можно напрямую соединить с установленной проводкой.
| Розетка фаркопа | Вилка прицепа |
Для распиновки рекомендуется использовать многожильный медный провод в двойной изоляции с жилами сечением не меньше 1,5 кв.мм, для заземления — 2,5 кв.мм.
| № контакта | Код | Цвет провода по ГОСТ 9200-76 | Цвет некоторых прицепов (Украина) | Назначение |
| 1 | L | Желтый | Зеленый | Поворотник левый |
| 2 | 54G | Синий | Красно-белый | Противотуманные огни |
| 3 | 31 | Белый | Черный | Минус (заземление) |
| 4 | R | Зеленый | Желтый | Поворотник правый |
| 5 | 58R | Коричневый | Розово-красный | Правый габарит |
| 6 | 54 | Красный | Бело-голубой | Стоп-сигналы |
| 7 | 58L | Черный | Черно-голубой | Левый габарит |
Особенности в схеме подключения вилки прицепа МЗСА: к контакту №5 питание не подается, а оба габаритных огня и подсветка номера замкнуты на 7 разъем. Если правый габарит не работает, необходимо в розетке фаркопа перенести черный провод из 7 гнезда к 5 или выполнить обратную процедуру в вилке. Также можно 5 и 7 разъемы замкнуть перемычкой.

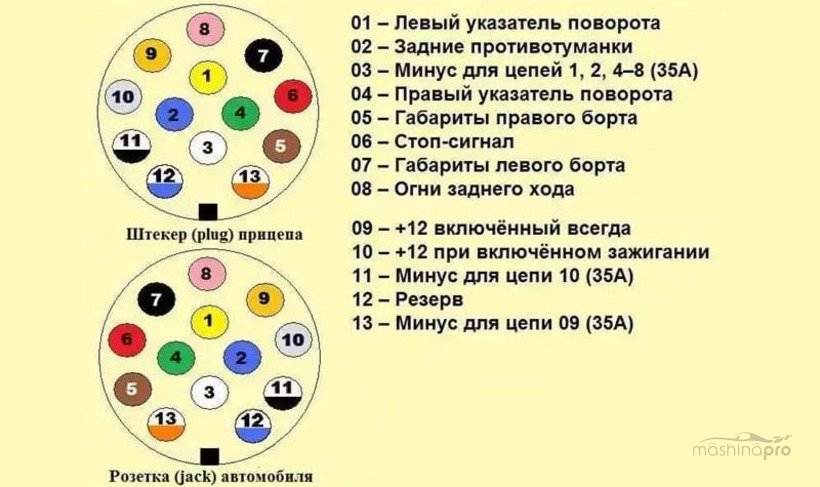

13-пиновая схема подключения разъема прицепа
| Розетка фаркопа | Вилка прицепа | ||
Используйте для основных сигналов многожильный провод с двойной изоляцией сечением 1.5 кв.мм, для распиновки заземления и питания — 2.5 кв.мм.
| № контакта | Цвет провода | Назначение |
| 1 | Желтый | Поворотник левый и аварийка |
| 2 | Синий | Противотуманки |
| 3 | Белый | Заземление (минус) для клемм 1-8 |
| 4 | Зеленый | Поворотник правый |
| 5 | Коричневый | Габарит правый |
| 6 | Красный | Стоп-сигнал |
| 7 | Черный | Габарит левый |
| 8 | Розовый | Задний ход |
| 9 | Оранжевый | Питание 12 В (35А) напрямую от аккумулятора |
| 10 | Серый | Питание 12В (35А) при включенном зажигании |
| 11 | Черно-белый | Заземление для № 10 |
| 12 | Бело-синий | Запасное гнездо (резерв) |
| 13 | Красно-белый | Заземление для № 9 |
В некоторых моделях автомобилей даже при точном соблюдении схемы подключения разъема прицепа бортовой компьютер может выдавать ошибку (из-за увеличения нагрузки на сеть). В этом случае необходимо дополнительно установить smart-коннект (блок согласования).
О способах подключения и видах разъёмов прицепа
Для транспортировки грузовых прицепов используется специальное тяговое сцепное устройство выполненное из мощной силовой стальной конструкции, крепится сзади на стальную платформу автомобильным механизмом.
Требуется схема подключения фаркопа, которая обеспечит безопасность и соблюдение правил ДТП. Многие автомобили предусматривают в дополнительных опциях к автомашине разъёмный узел: розетку фаркопа и электрические провода соединяющие питание, управление машиной с дополнительным тяговым устройством.
В основном автотранспортные механизмы оснащаются данными устройствами как дополнительный сервис при приобретении авто. Розетка фаркопа может быть подключена самостоятельно к автомобилю, распиновка розетки фаркопа и монтаж электрической проводки выполнить своими руками не представляет большого труда. Рассмотрим схемы подключения прицепа распиновку розетки фаркопа.
Существуют следующие схемы подключения розетки фаркопа:
- Обычный Российский стандарт с розеткой на семь групп соединительных контактов;
- Европейский и Американский стандарт на тринадцать разъемных соединений;
- Специальный разъём.
Кстати, в России и Америке тоже применяют на семь и тринадцать разъёмов способ на подключение фаркопа. Тринадцать соединений применяют в основном присоединении электропроводки в перевозных домах-прицепах.
При проведении монтажа и соединения цепи управления задними габаритными приборами автомашины следует соблюдать правила подключения розетки для прицепа легкового автомобиля, правильность и последовательность операций при включении.
Не следует выполнять такие операции методом «тыка» в контакты световых приборов, может произойти КЗ или срабатывание автоматики защиты блока управления автомобилем. И нельзя соединять проводники методом скрутки, может некачественное соединение создать не верную команду, и устройства будут заблокированы на включение.
Современные схемы автомобиля комплектуются разными электронными приборами, которые в работе использует электронику, модули, блоки согласования. Поэтому в комплектность устройств включается ещё дополнительный особенный разъём.
В распиновке розетки прицепа грузового автомобиля используются проводники из проводников сечением 1,5 или 2мм, точнее по 1,5мм всего будет — 6 проводников, по 2мм будет один провод.
Розетка фаркопа на семь разъёмов имеет состав распиновки следующий:
- сигнал на левый поворот;
- задний ход;
- масса 12В;
- сигнал на правый поворот;
- правый габаритный сигнал;
- Стоп сигнал;
- левый габаритный сигнал.
Разъёмная розетка фаркопа на тринадцать пинов состоит из следующей комплектации:
- указатель левого поворота;
- противотуманные задние фонари;
- масса в цепи 1,2,4-8;
- указатель правого поворота;
- сигнал правый габаритный;
- Стоп сигнал;
- сигнал левый габаритный;
- сигнал заднего хода;
- +12 В постоянно;
- +12В при включении зажигания;
- масса в цепи 10;
- Резервный пин;
- масса в цепи 9.
Для разъёмов из 13 контактов характерно присутствие дополнительных контактов с минусовой и плюсовой полярностью, позволяющие соединять дополнительные приборы к примеру камеры, осветительные приборы и прочее.
Разъёмное подключение электропроводов фаркопа на семь и тринадцать разъёмных соединений состоит из двух соединительных узлов: розетка «мама» и вилка «папа». Розетка фаркопа монтируется на автомобиле рядом с местом крепления фаркопа.
Вилка для прицепа устанавливается с удлинённым жгутом из соединительных проводников на прицепе с целью создания свободной стыковки прицепа и свободного монтажа электропроводки.
В случаях применения специального разъёма в машинах с бортовым компьютером и прочими электронными устройствами, лучше в монтаже электрической части сигнального управления прицепного механизма применять электронный блок согласования, в других же случаях можно провести монтаж ручной электросети для прицепа.
Необходимые инструменты и дополнительные материалы
Для успешного подключения электрики прицепа к бортовой системе автомобиля, необходимо запастись инструментами и материалами, приобрести которые можно в ближайшей профильной торговой точке или на автомобильном рынке:
- разъем для фаркопа с резиновым уплотнением и крышкой: внимательно осмотрите изделие – латунные контакты не должны болтаться, резьба — ровная, детали плотно прилегают друг к другу (люфт не допускается);
- сечение применяемого одножильного медного кабеля – от 1,5 кв. мм;
- шланг-гофра (из пластика либо металла)для изоляции пучков выводных проводов – пара-другая метров;
- 15-20 пластиковых хомутов.
Распиновка розетки фаркопа на 7 pin
Распиновка розетки прицепа (от англ. pin – «вывод, ножка») – это схема разводки электрических разъемов, необходимая для самостоятельного подключения автоприцепа к автомобилю. Подключение требуется для обеспечения безопасной эксплуатации несамоходной прицепной техники. Соединение происходит с использованием розетки (расположена у фаркопа) и соответствующего штекера, подключенного к проводке прицепа. Используя соединительные разъёмы, можно объединить электрические схемы технических средств: электрический ток, подаваемый от автомашины, будет задействовать поворотные сигналы, габаритные огни и подсветку номерного знака автоприцепа. Также может потребоваться смарт-коннект, согласующий работу проводки автомобиля с прицепом (на некоторых современных автомобилях с электронными схемами управления).

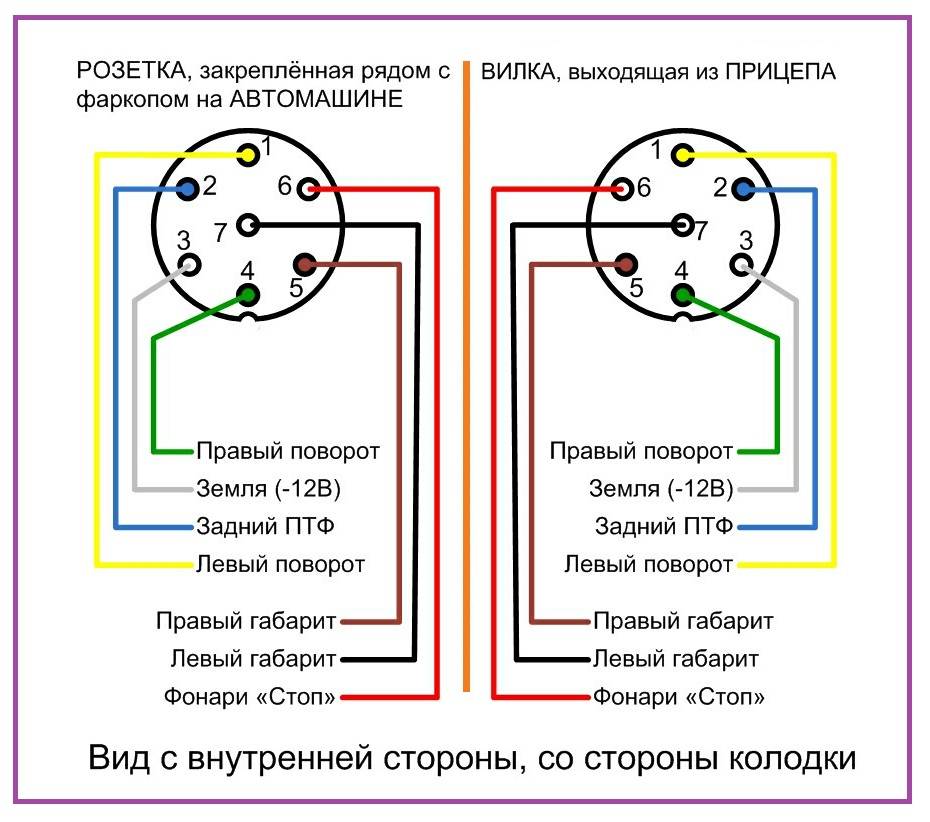

Схема подключения розетки 7 к 7
Наиболее распространённая на данный момент схема подключения с «вилкой» на 7 контактов («европейский» разъем). Она применяется при подсоединении большинства прицепов для легковых машин. Схема подключения изображена ниже:
Обратите внимание: приемная и ответная часть устройства имеют гнезда обоих типов («папа» и «мама»). Такое решение – залог безопасности при соединении круглого разъема в условиях плохой видимости: взаимное расположение гнезд исключает вероятность их неверного соединения или коротких замыканий. Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов
Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком
Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов. Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком.
Распиновка розетки фаркопа 7 пин в легковых автоприцепах
Для синхронизации световых сигналов необходима распиновка розетки прицепа 7 пин и ее подключение к электропроводке машины. Оптимальные места для расположения розетки – технологические проемы для смены ламп (в них есть доступ к колодкам). Если на фаркопе установлен подрозетник, на который выведены все сигналы, достаточно купить «вилку» на 7 контактов, соединив в соответствии со схемой разъема, обозначенной в руководстве по эксплуатации. Указанный метод называется штатным. В противном случае используют универсальный способ подключения: проводку подсоединяют прямо к сигнальным цепям при отсутствии в автомобиле бортового компьютера. Провода, идущие от разъема, соединяют с электроцепями задних фонарей.
Универсальный метод подключения разъема прицепа и распиновки
Для подключения универсальным способом, используя разъем фаркопа, поочередно соединяют провод левого поворотного сигнала машины с левым поворотником прицепа, задний противотуманный огонь авто и противотуманку прицепной техники и т.д. Внимательно изучите схему проводки машины, чтобы безошибочно найти нужные цепи (для проверки используйте тестер).
Подключая провода через разъем фаркопа, примените обжимные клипсы или спаяйте провода, предварительно зачистив изоляцию. Для подключения к машине с бортовым компьютером необходима не только вилка прицепа 7 pin, но и блок согласования – устройство, подключаемое к бортовой схеме и не воспринимаемое компьютером. Даже при увеличенном потреблении тока ввиду работы светового оборудования автоприцепа бортовой компьютер не будет сигнализировать о неисправностях.
Распиновка 7-контактной розетки прицепа: важные особенности
Упрощенная схема подключения розетки 7 к 7 предполагает самостоятельное определение трассировки проводов, а наибольшую трудность вызывает определение места включения соответственных проводников. Настоятельно не рекомендуется делать это наугад, последовательно соединяя разъемные контакты автоприцепа с индикаторной лампой – при наличии цифровых схем управления световыми приборами такой метод небезопасен.
Перед подключением проверьте электронные цепи в разъеме прицепа на предмет отгнившей проводки в зоне паек и контактов, на короткие замыкания на участках трущихся элементов. После этого составьте схему трассировки с обозначением цветов, способов и мест соединения проводов. Если электрические соединения расположены вне салона, их следует покрыть термоусаживаемым кембриком (специальным изолятором), а по завершении работ проверить электросвязи мультиметром, удостоверившись в отсутствии замыканий.
Схемы прямого подключения
Такой вид соединения применяется при отсутствии в автомобиле штатной выводной колодки. В этом случае провода подключаются непосредственно к жгуту задних фонарей. Для облегчения монтажа можно использовать коннекторы, оборудованные штепсельными разъемами для состыковки с оптикой. С другой стороны прибора имеются провода для подсоединения к ответной части устройства.
Перед тем как подключить розетку фаркопа, необходимо определить место установки разъемов. К светотехнике подсоединяются через технологические вырезы, предназначенные для замены ламп, а вывод жгута наружу – через дренаж в днище багажника. В некоторых случаях схема подключения розетки на фаркоп предполагает пайку проводов. Такие соединения получаются более прочными.
Если планируется объединение двух контактов, например габариты правого и левого борта, то общий выводной провод должен быть сечением более 2 мм², т.к. нагрузка на него возрастет. Приобрести необходимые комплектующие можно в магазине или на авторынке. Не следует покупать коннекторы и разъемы кустарного производства, т.к. это чревато возникновением замыкания с дальнейшим возгоранием всей проводки.
О способах подключения и видах разъёмов прицепа
Для транспортировки грузовых прицепов используется специальное тяговое сцепное устройство выполненное из мощной силовой стальной конструкции, крепится сзади на стальную платформу автомобильным механизмом.
Требуется схема подключения фаркопа, которая обеспечит безопасность и соблюдение правил ДТП. Многие автомобили предусматривают в дополнительных опциях к автомашине разъёмный узел: розетку фаркопа и электрические провода соединяющие питание, управление машиной с дополнительным тяговым устройством.
В основном автотранспортные механизмы оснащаются данными устройствами как дополнительный сервис при приобретении авто. Розетка фаркопа может быть подключена самостоятельно к автомобилю, распиновка розетки фаркопа и монтаж электрической проводки выполнить своими руками не представляет большого труда. Рассмотрим схемы подключения прицепа распиновку розетки фаркопа.
Существуют следующие схемы подключения розетки фаркопа:
- Обычный Российский стандарт с розеткой на семь групп соединительных контактов;
- Европейский и Американский стандарт на тринадцать разъемных соединений;
- Специальный разъём.
Кстати, в России и Америке тоже применяют на семь и тринадцать разъёмов способ на подключение фаркопа. Тринадцать соединений применяют в основном присоединении электропроводки в перевозных домах-прицепах.
При проведении монтажа и соединения цепи управления задними габаритными приборами автомашины следует соблюдать правила подключения розетки для прицепа легкового автомобиля, правильность и последовательность операций при включении.
Не следует выполнять такие операции методом «тыка» в контакты световых приборов, может произойти КЗ или срабатывание автоматики защиты блока управления автомобилем. И нельзя соединять проводники методом скрутки, может некачественное соединение создать не верную команду, и устройства будут заблокированы на включение.
Современные схемы автомобиля комплектуются разными электронными приборами, которые в работе использует электронику, модули, блоки согласования. Поэтому в комплектность устройств включается ещё дополнительный особенный разъём.
В распиновке розетки прицепа грузового автомобиля используются проводники из проводников сечением 1,5 или 2мм, точнее по 1,5мм всего будет — 6 проводников, по 2мм будет один провод.
Розетка фаркопа на семь разъёмов имеет состав распиновки следующий:
- сигнал на левый поворот;
- задний ход;
- масса 12В;
- сигнал на правый поворот;
- правый габаритный сигнал;
- Стоп сигнал;
- левый габаритный сигнал.
Разъёмная розетка фаркопа на тринадцать пинов состоит из следующей комплектации:
- указатель левого поворота;
- противотуманные задние фонари;
- масса в цепи 1,2,4-8;
- указатель правого поворота;
- сигнал правый габаритный;
- Стоп сигнал;
- сигнал левый габаритный;
- сигнал заднего хода;
- +12 В постоянно;
- +12В при включении зажигания;
- масса в цепи 10;
- Резервный пин;
- масса в цепи 9.
Для разъёмов из 13 контактов характерно присутствие дополнительных контактов с минусовой и плюсовой полярностью, позволяющие соединять дополнительные приборы к примеру камеры, осветительные приборы и прочее.
Разъёмное подключение электропроводов фаркопа на семь и тринадцать разъёмных соединений состоит из двух соединительных узлов: розетка «мама» и вилка «папа». Розетка фаркопа монтируется на автомобиле рядом с местом крепления фаркопа.
Вилка для прицепа устанавливается с удлинённым жгутом из соединительных проводников на прицепе с целью создания свободной стыковки прицепа и свободного монтажа электропроводки.
В случаях применения специального разъёма в машинах с бортовым компьютером и прочими электронными устройствами, лучше в монтаже электрической части сигнального управления прицепного механизма применять электронный блок согласования, в других же случаях можно провести монтаж ручной электросети для прицепа.
