Как подключить кабель к антенне

Типичные ошибки при подключении

  • Не все знают, что фольга в кабеле некоторыми производителями изнутри покрывается полиэтиленом, который невозможно зачистить даже при помощи скальпеля. Пластик, даже при самой качественной зачистке кабеля, будет препятствовать созданию качественного контакта со штекером. Во избежание искажения сигнала рекомендуется часть отвернутой фольги завернуть в обратную сторону, чтобы токопроводящая сторона оказалась снаружи.
  • Типичной ошибкой является попадание тончайших проводков оплетки на главную жилу кабеля при его обжатии. Это может привести к ухудшению качества или периодическому пропаданию сигнала. Часто встречающейся ошибкой при монтаже и прокладке кабеля является его размещение в одном плинтусе с электропроводкой. Так делать нельзя, в противном случае создаваемые помехи могут значительно испортить настроение при просмотре телепередач.

Устройство антенны Дельта Н311-01А

Устройство антенны Дельта Н311-01А Тема этой статьи навеяна поступившей в ремонт антенны Дельта Н311-01А (активная с усилителем). Устройство антенны таково, что если удалить вибраторы для приема метрового диапазона (что значительно уменьшит ее габариты), то ее можно использовать только в качестве антенны дециметрового диапазона.

Дельта Н311-01А это версия антенны Дельта 311-01 без усилителя. Всеволновая телевизионная антенна, с широкополосным усилителем, применяется в условиях неудовлетворительного приема в МВ и ДМВ – диапазонах. Осуществляет прием сигналов аналогового и цифрового телевещания, в диапазоне частот 48,5-890 Мгц и состоящую из дециметровой антенны и вибратора метрового диапазона. Антенна обладает равномерным усилением по всему частотному диапазону.

Требования к антеннам

Все телевизионные антенны должны соответствовать определенным требованиям, которые, зачастую, противоречивы, но их несоблюдение ведет к тому, что антенна превращается в бесполезную конструкцию:

  • частотный диапазон;
  • диаграмма направленности;
  • коэффициент усиления;
  • габариты.

Самые проблемные параметры – это коэффициент усиления и направленность. В большинстве случаев повышение усиления сужает направленность. С одной стороны, это хорошо, так как исключается возможность приема мешающего сигнала с другого направления, отраженного сигнала или помехи. С другой стороны, узконаправленная антенна требует точной настройки на передающую станцию, и малейшее отклонение от заданного направления, например, при сильном ветре и высокой мачте, резко снижает качество приема.


Диаграмма направленности

Не менее важный параметр – частотный диапазон. Абсолютное большинство антенн обладает наибольшим усилением в пределах узкой полосы частот, соответствующей в конкретном случае одному телевизионному каналу. Расширение рабочего диапазона происходит за счет снижения усиления. А так как телевизионное вещание ведется в широком диапазоне частот, то конструирование универсальной антенны становится очень сложной задачей.

Диапазон частот телевизионного вещания разделяется на два поддиапазона:

  • с 1-го по 6-й канал – метровый диапазон (49-250 МГц);
  • с 21-го по 69-й канал – дециметровый диапазон (474-858 МГц).

Разница длин волн метрового и дециметрового диапазона привела к тому, что устройства для приема метровых и дециметровых программ имеют различные конструктивные особенности, в основном связанные с габаритами.

Цифровое телевидение работает в дециметровом диапазоне. Устойчивый прием дециметровых волн возможен только в прямой видимости от передающей антенны. На больших расстояниях требуется либо увеличивать высоту подъема антенны, либо увеличивать коэффициент усиления.

Сигналы метрового диапазона могут огибать поверхность земли, поэтому зона уверенного приема значительно больше.

Подключение кабеля в щитке

При прокладке либо подключении кабеля не допускается его скручивание в узлы и бухты, перегибы или резкие изгибы, резко ухудшающие качество принимаемого телесигнала.

В случае, когда в лестничной коробке подключение кабеля необходимо выполнять способом пайки, следует свести к минимуму протяженность неэкранируемых участков, так как их наличие и длина напрямую оказывает влияние на качество сигнала и изображения. По окончании пайки каждый контакт рекомендуется укрыть под слоем лака — он способен предотвратить возникновение очагов коррозионных повреждений и попадание пылевых частиц между контактами. Налипающая между контактами пыль является причиной ухудшения сигнала при повышении влажности воздуха: воспроизводимое аналоговым телевизором изображение будет сильно снежить, а при передаче цифрового сигнала изображение будет просто распадаться на пиксели с неприятным для слуха писком.

Подсоединение телевизионного кабеля в подъездном щитке не представляет никакой сложности

Виды антенных штекеров

Для начала пользователю понадобится подготовить все инструменты и сам штекер. К выбору последнего стоит подходить тщательно. Здесь важную роль также играет разъем на телевизоре. Прежде чем покупать штекер и подсоединять его к проводу, следует убедиться, что данную конструкцию поддерживает сам телевизор.

Во втором кабеле можно раскрутить внешнюю оболочку, чтобы подсоединить его. Сердцевина заводится внутрь. Для крепления следует ее прикрутить. После сборки, необходимо закрутить внешнюю оболочку, на штекер. Если часто вытягивать провод из телевизора или перетянуть винт, то сборку необходимо повторять.

Для подключения третьего типа штекера, следует также снять верхнюю оболочку и надеть ее на телевизионный кабель. Это же относится и к четвертому типу. Их отличие заключается во внешнем виде. Во втором случае он угловой. Весь корпус выполнен из пластмассы.

Самый распространенный вид провода с F-разъемом. Он состоит из двух частей. Первая часть закрепляется на самом проводе. Вторая служит для ответвления. Данная конструкция наиболее практичная и надежная. Для сборки нет необходимости паять.

https://youtube.com/watch?v=clNu4NOvo_Y

Инструкция по подключению антенны к телевизору

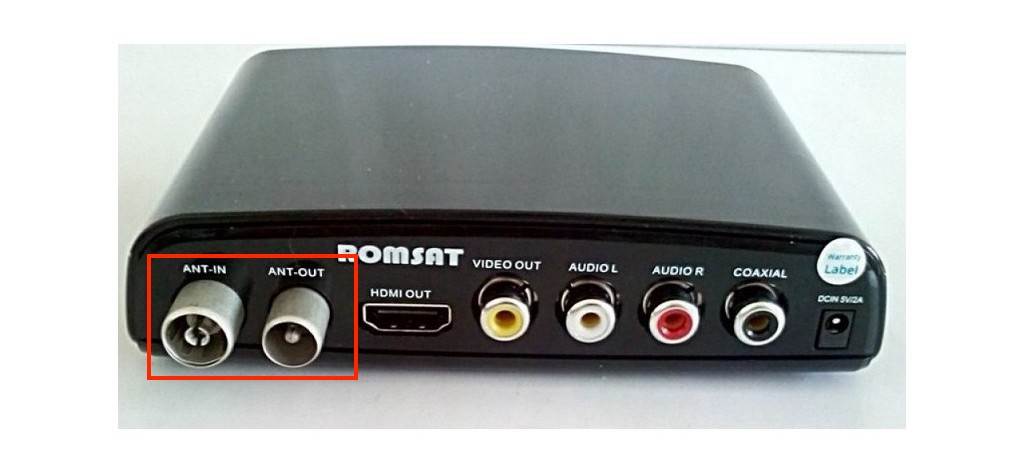

У каждого телевизора на задней панели имеется специальный вход для антенны. Он может обозначение «ANT». Именно в него вставляется коаксиальный кабель с F-штекером.

Вход радиочастотной антенны – это разъём, который часто называют коаксиальным или кабельным вводом. Технология радиочастотных антенных входов очень старая и устарела даже по сравнению с другими соединениями, такими как композитный, компонентный или HDMI. Он не может передавать сигнал в HD-качестве, очень чувствителен к помехам от радиоволн и других электронных устройств, но по-прежнему сохраняет свою популярность.

Перепутать коаксиальный RF с другим разъёмом нельзя, так как он имеет хорошо узнаваемую форму: резьбовой цилиндр с отверстием посередине. Этот тип разъёма является стандартом для большинства современных телевизоров.

  1. Выключите и отключите от сети свой телевизор. Нажмите кнопку питания телевизора, затем выньте вилку из электрической розетки. Это предотвратит случайное повреждение вашего телевизора или антенны.
  2. Найдите порт антенны на задней панели своего телевизора и надёжно подключите в него антенну. Прикрутите кабель по часовой стрелке к порту, если в порт коаксиального кабеля входит винт.
  3. Второй конец коаксиального кабеля подсоедините к источнику ТВ-сигнала. При необходимости вкрутить по часовой стрелке.
  4. Подключите телевизор к сети и включите его. Теперь вы можете получать трансляции с местных станций, проведя начальное сканирование каналов.

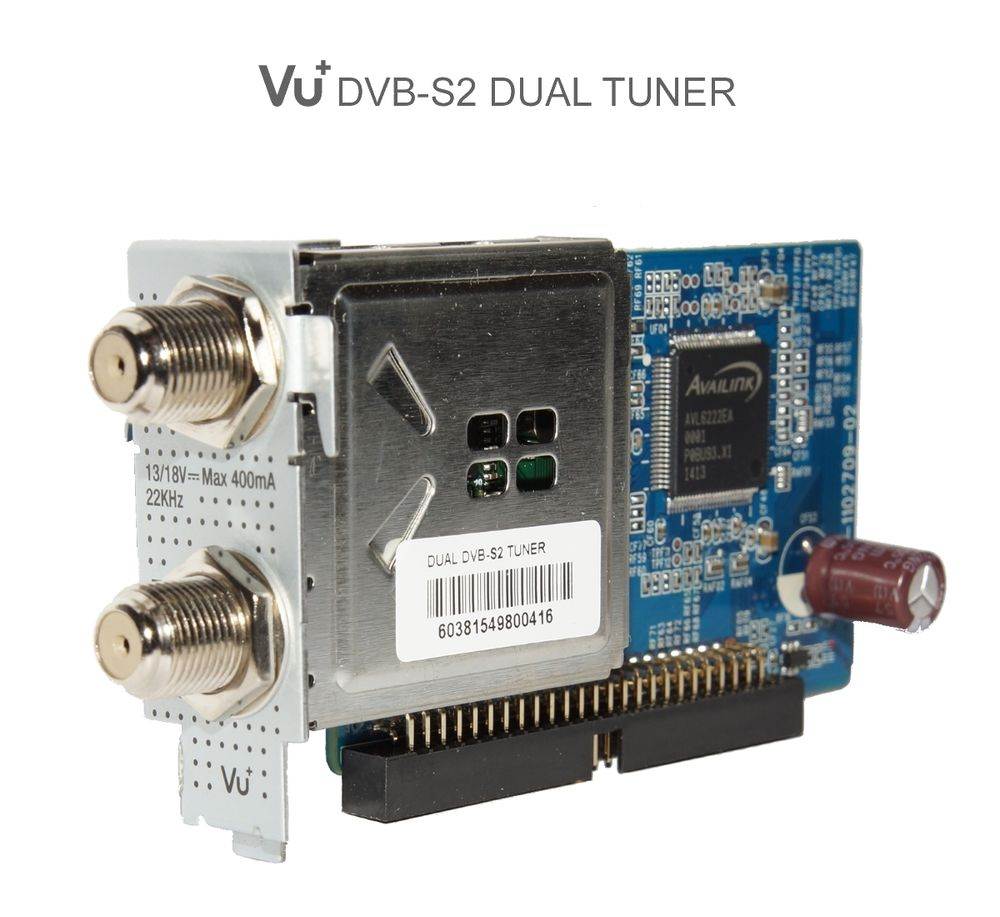

Если телеприёмник имеет поддержку стандарта DVB-S2, то спутниковую антенну можно подключать к разъёму LNB даже без ресивера. Для приёма сигнала с выбранного разъёма в телевизионном меню достаточно будет указать правильный источник сигнала «Антенна» или «Спутниковое телевидение» и произвести настройку доступных телевизионных каналов.

Если вы оказались в ситуации, когда под рукой нет ни инструментов, ни специального коннектора, а посмотреть телевизор хочется, тогда вы можете сделать такое временное подключение антенны к телевизору:

  • Снимите верхнюю изоляцию с кабеля на расстоянии примерно 5 см;
  • Заверните оплётку экрана в противоположную сторону;
  • Уберите изолирующий материал с центральной жилы, а сам центральный проводник загните в форме петли;
  • Теперь с помощью подручных средств вам нужно вставить петлю в центральный контакт гнезда, а экранирующую оплётку – в боковую часть разъёма. Сделайте это так, чтобы центральная жила не соприкасалась с проводками экрана.
  • Чтобы конструкция не развалилась, её можно закрепить в ТВ-разъёме спичками или зубочистками.

А вот если вам нужно подключить не один телевизор, а сразу несколько к одной антенне, тогда вам понадобится специальное устройство – разветвитель телевизионного сигнала, которое также называют «краб», сплиттер или делитель. В нём есть один антенный вход (IN) и несколько выходов (OUT) для телевизоров.

Старайтесь покупать такой сплиттер, в котором количество выходов соответствует количеству телевизоров в доме. Свободные выходные разъёмы оставлять не рекомендуется, поэтому их придётся заглушать (нагружать на резистор сопротивлением 75 Ом).

Подключение антенного кабеля проводится по стандартной схеме, но знайте, что работа телевизионных аппаратов через разветвитель снижает качество видеосигнала, причём не имеет значения, работают в данный момент все телевизоры или только один. Подключение 2 ТВ создаёт 30% потери сигнала, 3 – 60%, 4 – 90%.

Справедливости ради нужно отметить, что в кабельной трансляции уровень сигнала всегда мощный, поэтому его уровня хватит на все ваши телеприёмники в доме. А если изображение не будет вас удовлетворять, рассмотрите вариант установки усилителя.

Особенности проведения кабеля

Телевизионный кабель «приходит» в квартиру из этажного щита и разводится по имеющимся в доме телеприемникам. Чтобы правильно выполнить разводку TV-кабеля по квартире следует придерживаться некоторых рекомендаций.


Главные элементы ТВ кабеля в зачищенном и полностью оголенном виде

Во избежание появления помех для сигнала кабель рекомендуется располагать на удалении от электропроводки. Телефонный провод или кабель для интернета не создают помех для нормального прохождения ТВ-сигнала, а потому разрешается общая укладка этих коммуникаций в одном кабель-канале. Если же избежать совместного размещения электрокабеля с телевизионным нельзя, то следует приобрести TV-кабель с жилой диаметром свыше 1 мм со сдвоенным защитным экраном.

Разведение кабеля по комнатам для обеспечения экранирования и высокого качества контактов и выполняется с использованием разветвителей заводского производства. Изготовленные своими руками устройства вряд ли смогут дать приемлемое качество сигнала. Также следует исключить подключение телевизионного кабеля с резкими изгибами либо в бухте — качество картинки на экране может сильно от этого пострадать.

Участок линии, идущий от этажной коробки к квартире, лучше проложить в уширенном кабель-канале, учитывая возможное включение сигнализации или дополнительной телефонной линии. Для облегчения обслуживания разветвители следует размещать в местах со свободным доступом.


Модели телевизионных кабелей могут быть различными, но общий принцип подключения их неизменен

Нужен ли антенный усилитель?

Вопрос о приобретении антенного усилителя встает, когда потеря сигнала становится системной.

Из-за недостаточной передачи ресивер или цифровой тюнер не справляется с обработкой организации. На экране телевизора можно увидеть надпись «нет сигнала» или «слабый сигнал».


Если коммуникация производится без электронного посредника, то потери сигнала могут выражаться отсутствием звука, «зависшим» изображением, нечеткой или «в пикселях» картинкой

При условии слишком слабого сигнала и устанавливают антенный усилитель, главное назначение которого – сделать сигнал более мощным. Его интегрируют в ТВ-систему на участке трассы между телеприемником и антенной.


Чаще всего применяют внешние устройства, которые врезаются в антенный кабель с помощью двух разъемов. Более «серьезные» усилители выглядят как приставка, а некоторые имеют дополнительный блок питания

У антенн активного типа уже есть встроенные усилители, установка второго не поможет. Также он не справится со своей функцией, если антенна сломана или по своим параметрам просто не в состоянии принять сигнал на далеком расстоянии.

READ Как подключить услугу всегда как дома мтс

В области устойчивого приема усилитель может даже навредить, так как слишком мощный сигнал – это тоже одна из причин отказа работы цифрового тюнера.

Подключение кабеля к штекеру

F — разъем папа

Чтобы сразу без переделок правильно подключить антенный кабель к штекеру достаточно соблюдать некоторые размеры и последовательность действий, при этом не опасайтесь что вас может ударить током, так как напряжение в кабеле весьма малы. Итак чтобы правильно зачистить ТВ кабель нужно:

  • на расстоянии 12 — 15 мм сделайте надрез наружной оболочки чтобы не повредить оплетку и наклоняя в стороны отломите и стащите ее (можно сделать это и удобным для вас способом);
  • заверните оплетку;
  • при завороте фольги учитывайте что ее внутренний слой не проводит ток, поэтому его снова повернуть вокруг оси наружным слоем вверх или вовсе его удалить;
  • надрежьте диэлектрик центральной жилы на расстоянии 8 -10 мм от конца и снимите его;
  • накрутите F — разъем на кабель;
  • закрутите штекер в коннектор.

Если центральная жила выглядывает более чем на 4 мм она может упереться внутри разъема и не дать закрутиться до конца гайке, поэтому лишнее удалите.

При малом диаметре кабеля можно накрутить немного изоленты и уже на него заворачивать оплетку.

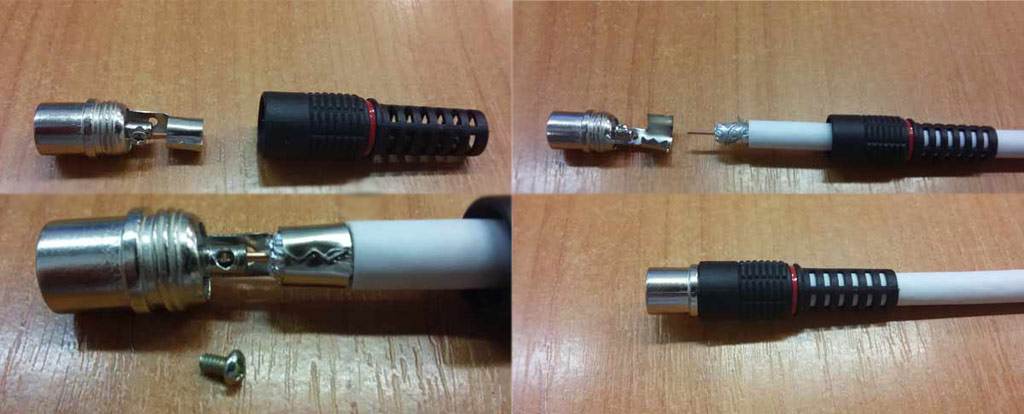

Штекер с обжимом

В данном случае центральная жила зажимается винтом, а оплетка обжимается корпусом штекера:

  • на кабель надевается защитный кожух;
  • наружная оболочка зачищается на 10 мм;
  • алюминиевая фольга удаляется;
  • на 3 мм удаляется изоляция центральной жилы;
  • оплетка накручивается на оставшийся диэлектрик;
  • центральная жила вставляется в паз и зажимается винтом;
  • корпусом штекера обжимается оплетка;
  • защитный кожух накручиваем на корпус.

Подключение сепаратора блока питания антенны

В данном случае при подключении кабеля к блоку питания несколько меняются размеры:

  • наружная защитная оболочка зачищается на 15 мм;
  • удаляется фольга;
  • оплетка сдвигается к защитной оболочке;
  • на 5 мм удаляется диэлектрик центральной жилы;
  • ослабляется винты крепления кабеля в сепараторе;
  • в получившиеся проемы вставляется кабель и зажимается винтами.

Будьте внимательны при зажиме оплетки: во-первых она должна касаться залуженной площадки на плате; во-вторых, следите чтобы оплетка не коснулась центральной жилы.

Вы ещё смотрите телевизор? Несмотря на увеличение популярности и доступности интернета, доля телезрителей в России не снижается. Расширение тематических каналов привело к индивидуализации предпочтений – каждый теперь может найти передачу на свой вкус. Но что делать, если антенный кабель погрызла собака или вы купили ещё один телевизор для установки в соседней комнате?

Поводом для необходимости соединения антенного кабеля может также стать перепланировка в комнате, когда требуется добавить недостающую длину. Существует несколько способов выполнить задуманное: использование F-разъемов или сплиттера, спайка или скрутка контактов. Расскажу вам каждый из озвученных методов с нюансами их применения. Не переключайтесь!

Типичные ошибки при подключении

  • Не все знают, что фольга в кабеле некоторыми производителями изнутри покрывается полиэтиленом, который невозможно зачистить даже при помощи скальпеля. Пластик, даже при самой качественной зачистке кабеля, будет препятствовать созданию качественного контакта со штекером. Во избежание искажения сигнала рекомендуется часть отвернутой фольги завернуть в обратную сторону, чтобы токопроводящая сторона оказалась снаружи.
  • Типичной ошибкой является попадание тончайших проводков оплетки на главную жилу кабеля при его обжатии. Это может привести к ухудшению качества или периодическому пропаданию сигнала. Часто встречающейся ошибкой при монтаже и прокладке кабеля является его размещение в одном плинтусе с электропроводкой. Так делать нельзя, в противном случае создаваемые помехи могут значительно испортить настроение при просмотре телепередач.
  1. Подключение телефонной розетки: варианты, схемы, особенности

Кто обслуживает телевизионную антенну по адресу

Также можно отключить антенну «Ростелеком» через «Госуслуги». Эта функция доступна только тогда, когда организация – получатель средств за услугу, имеется в базе единого портала. В противном случае собственнику нужно будет обратиться в подразделение компании лично. Чтобы отказаться от пользования коллективной телеантенной через сайт госуслуг необходимо придерживаться следующей инструкции:

Какая компания обслуживает телевизионную антенну по адресу?

В то время как люди массово переходят на спутниковое телевидение, на крышах многих домов все еще можно увидеть старые телевизионные антенны. Такие коллективные варианты практикуются на протяжении нескольких десятилетий. Получать хороший сигнал можно лишь в том случае, если обслуживание домовой антенны осуществляется надлежащим образом.

IMHO В данном случае стоит делать так, как проще сдать, ибо больше это ни для чего не нужно. Ну, может быть ДМВ можно чуть по больше внимания уделить с прицелом на цифру. Хотя, при таких расстояниях до ТЦ цифра без проблем принимается чуть ли не на гвоздь, а уж на любую комнатную антенну ДМВ или с ДМВ точно, а аналог будет выключен через год. Ко всему этому добавляется тьма каналов в цифре по IP. Смею предположить, что и кабельщики если что и будут туда тянуть, то уже с цифрой только. А еще, нынче Ростелеком очень активно старается во все новые дома оптику GPON протянуть. Наблюдал такое даже в очень неожиданных и, казалось бы, совсем малонаселенных местах. По этой оптике приходит и телефон, и телевидение с сотнями каналов, и интернет с сумасшедшими скоростями.

Подключение антенны к телевизору

Чтобы правильно подключить антенну к телевизору  лучше использовать специальные штекера. В настоящее время большое распространение получили так называемые F-разъемы (или F-коннекторы). Они устанавливаются непосредственно на коаксиальный кабель диаметром 6,8 мм с волновым сопротивлением 75 Ом предназначенных для телевизионной аппаратуры .

С данным видом разъема могут применятся дополнительные насадки: штекера — «папа», «мама», угловые штекера, соединители кабеля. Разновидность таких антенных переходников для телевизора очень велика. Преимущество данного соединения очевидна, оно дает возможность подключить кабель без пайки при помощи одного ножа за несколько минут в любом месте. При этом обеспечивается надежность соединения к механическим воздействиям.

Ржавые контакты соединения кабелей

К сожалению на рынке достаточно контрафакта и можно приобрести вот такие экземпляры. Это значит, что соединитель попал во влажную среду и просто заржавел. Скорее всего внутренности такого соединителя сделаны из железа, а не из бронзы или латуни. В этом случае будут наблюдаться скачки сигнала, его недостаточный уровень или вовсе его потеря.

Подключить антенну к телевизору без штекера конечно можно, достаточно наладить контакт RF разъема телевизора и кобеля. Оплетка подключается к корпусу разъема а центральная жила должна входить  в центральную часть. Конечно такое соединение не надежно и лучше его пропаять, но есть вероятность испортить RF контакт ТВ.

Как подключить кабель к штекеру

Соединить штекер с кабелем можно собственными силами, тем более, что напряжение ТВ-сигнала слишком мало, чтобы нанести какой-либо вред здоровью. Даже не отключенный кабель разделывается, не боясь удара током. Не несет никакого вреда также и закорачивание промеж оплеткой и главной жилой

Для разных размеров кабелей производятся различные штекеры, потому, подбирая кабель, необходимо обратить внимание на его диаметр. Наиболее часто применяются F-штекеры

Для начала следует выполнить разделку кабеля, которая может осуществляться двумя методами:

  • с загибом оплетки;
  • без заворота.

Самым надежным методом считается разделка с заворотом, но если установить штекер не представляется возможным, то применяется второй метод. Кабель разделывается скальпелем или остро наточенным ножом: наружная оболочка аккуратно раскраивается по длине без повреждения экрана. Закончив разрез, изоляция отгибается и удаляется.

Оплетка из меди и экранирующая фольга заворачиваются. Вообще же в ТВ-кабелях может быть применено три типа экранирования:

  • алюминиевая фольга;
  • медная оплетка;
  • алюминиевая фольга с медной оплеткой.

Алюминиевая фольга в целях упрочнения с внутренней стороны часто покрывается полиэтиленом. Без порчи фольги зачистить пленку вряд ли получится, поэтому для улучшения контакта накручиваемого штекера с фольгой отогнутая ее часть немного заворачивается обратно так, чтобы неизолированный отрезок фольги был обращен наружу. Если диаметр кабеля слишком мал, входящий в штекер конец оборачивается изолентой.

Изоляция с главной жилы снимается привычным для многих способом, аналогичным снятию изоляции с электрических проводов, без повреждения самой жилы. Затем штекер накручивается на фольгу, а излишки главной жилы откусываются кусачками или обрезаются ножом, оставив снаружи отрезок длиной примерно 3 мм.

Подключение антенны к телевизору

Чтобы правильно подключить антенну к телевизору лучше использовать специальные штекера. В настоящее время большое распространение получили так называемые F-разъемы (или F-коннекторы). Они устанавливаются непосредственно на коаксиальный кабель диаметром 6,8 мм с волновым сопротивлением 75 Ом предназначенных для телевизионной аппаратуры .

С данным видом разъема могут применятся дополнительные насадки: штекера — «папа», «мама», угловые штекера, соединители кабеля. Разновидность таких антенных переходников для телевизора очень велика. Преимущество данного соединения очевидна, оно дает возможность подключить кабель без пайки при помощи одного ножа за несколько минут в любом месте. При этом обеспечивается надежность соединения к механическим воздействиям.

К сожалению на рынке достаточно контрафакта и можно приобрести вот такие экземпляры. Это значит, что соединитель попал во влажную среду и просто заржавел. Скорее всего внутренности такого соединителя сделаны из железа, а не из бронзы или латуни. В этом случае будут наблюдаться скачки сигнала, его недостаточный уровень или вовсе его потеря.

Подключить антенну к телевизору без штекера конечно можно, достаточно наладить контакт RF разъема телевизора и кобеля. Оплетка подключается к корпусу разъема а центральная жила должна входить в центральную часть. Конечно такое соединение не надежно и лучше его пропаять, но есть вероятность испортить RF контакт ТВ.

Временное подсоединение антенного кабеля без штекера

Если нужно срочно подключить антенну, а штекера под рукой нет, можно ненадолго обойтись и без него.

Быстрое подключение выполняется так:

  1. с кабеля снимается верхняя изоляция примерно на 5 см длиной;
  2. экранирующая оплетка загибается назад;
  3. центральная жила зачищается от изоляции и загибается в петлю чуть шире, чем диаметр отверстия в центре антенного разъема;
  4. на центральный контакт надевается диэлектрическая трубка (например, из снятой изоляции с центральной жилы);
  5. петля вставляется в центральный контакт, оплетка заправляется с помощью отвертки в разъем. Главное здесь – не допустить соприкосновения центральной жилы и экранирующей оплетки;
  6. если использована алюминиевая оплетка, то она просто вставляется в разъем, а свободное место заполняется мелкими проволочками;
  7. чтобы кабель не вывалился, его поджимают парой заточенных спичек;
  8. если контакт был обеспечен, телевизор начнет принимать сигнал от антенны.

Пошаговая инструкция

Антенну из провода сделать легко. Главное знать, где надо делать зачистку кабеля и соединять кольцо.

  1. От любого свободного конца кабеля отмеряется 5 см. Полностью удаляется изоляция как внешняя, так и внутренняя, которая защищает центральную жилу.Кстати, лучше кабель с медной жилой.

    Экран может быть разного материала и исполнения. Например, проволочная оплетка или сплошной фольгированный материал.

  2. Экран плотно соединяется методом скрутки с жилой.
  3. От края изоляции, которая осталась на предыдущем этапе, отмеряете 22 см, помечаете. Через 2 см делаете еще пометку. Изоляцию полностью снимаете и удаляете экран. Внутренний изолирующий слой не трогается. Жила оставляется скрытой.
  4. С последней отметки на расстоянии 22 см еще раз делается отметка. Аналогично, только уже без удаления экранировки, убирается внешний слой изоляции. Величина отрезка всего 10 мм.
  5. Первый скрученный 5-сантиметровый конец плотно обкручивается вокруг зачищенного участка прямо на экран. Чтобы контакт был прочным, можно обжать плоскогубцами.
  6. Другой нетронутый кабельный конец вставляется в антенный разъем ТВ. Но, сначала надо смонтировать на него штекер.
  7. Нужно постараться придать форму кольца как можно ровнее.

Неисправности

К основным неисправностям антенного БП можно отнести:

  1. Неисправность трансформатора;
  2. Неисправность стабилизатора;
  3. Неисправность фильтра.

При скачках напряжения или перегрузке во вторичной цепи может перегореть предохранитель, встроенный в первичную цепь трансформатора. Выявить это можно измерив сопротивление на вилке блока питания. Отсутствие сопротивления может говорить о неисправности предохранителя или обрыве первичной обмотки трансформатора. Для проверки предохранителя нужно на трансформаторе разрезать изоляцию, под которой находится предохранитель и проверить его на целостность. Предохранитель обычно расположен в месте ввода сетевых проводов под изоляцию.

При неисправности стабилизатора напряжение питания антенного усилителя может, как понизится, так и повысится и привести к выходу из строя усилителя. Выявить это можно замерив напряжение на выходе блока питания.

Неисправность фильтрующих конденсаторов может привести к значительным помехам на изображении. Наиболее частое это появление на изображении 2 – 3 горизонтальных, широких черных полос, медленно перемещающихся по экрану.

Как и для всякого прибора, ресурс работы блока питания антенного усилителя ограничен. Выключать ли блок питания антенного усилителя? Если вы уезжаете надолго, то да нужно обязательно, но выключать каждый раз при выключении телевизора не стоит. Как известно, что большинство поломок электроприборов происходит именно в момент включения и выключения и выключая лишний раз срок службы антенного БП вы не продлите, а стоят они достаточно дешево так, что лучше потом купить новый.

Как правильно подключить телевизионный кабель

Телевизионный кабель неотъемлемая часть подключения любой антенны к телевизору. Без него невозможно будет смотреть телевизор. Весь смысл телевизионного кабеля заключается в его основных элементах:

  • защитная оболочка,
  • экран (фольга и оплетка),
  • изоляции,
  • сам проводник.

Но чтобы его правильно подключить, необходимо соблюдать некоторые рекомендации. Ошибочно думать, что телефонный или кабель для интернета способны создавать помехи, если их уложить в один кабель – кабель. Это делать разрешается. А вот электрокабель может издавать помехи, но, если не получается их развести, то телевизионный кабель приобретайте с защитной оболочкой толщиной больше 1 миллиметра.

В данном видео вы подробнее узнаете о кабеле:

Желательно, чтобы он был цельным, а не кусковой и без лишних соединений. Не стоит подсоединять его к электропроводке. Старайтесь избегать крутые изгибы, это может стать одной из причины некачественного просмотра ТВ.

Чтобы подключить его к ТВ, с начало надо его подготовить и приобрести все необходимые детали. После выбора кабеля, необходимо выбрать штекер f разъем для ТВ-кабеля

Они бывают разных диаметров, обратите на это внимание. Если свой телевизор вы закрепили на стенку, то обратите внимание, что вам подойдет угловой f-штекер

Закупив все нужные детали, можно приступить к подготовке самого кабеля. Он состоит из нескольких этапов. На первом этапе, необходимо разрезать внешнюю оболочку, не повредив остальные слои. Для этого аккуратно резаком или острым ножом проделываем круговой надрез и убираем кусок отрезанного защитного слоя. Далее открыты участок оплётки и фольги наматываем на сам провод. Зачистить слой надо так, чтобы как можно меньше повредить фольгу. На зачищенном участке фольгу надо намотать на провод, согнув пополам. Зачистка ТВ-кабеля занимает пару минут.

После всех проделанных манипуляций для телевизионного кабеля устанавливаем штекер. Если вас интересует ответ на вопрос, как обжать ТВ-кабель. То об этом более подробно читайте в следующем пункте.

Установка и настройка активных антенн Дельта

Для просмотра телеканалов в цифровом формате необходимо специальное оборудование, в комплект которого помимо ресивера, входит дециметровая антенна. Метод установки и настройки конструкции будет различаться в зависимости от ее типа и модельного ряда. Жители городов могут использовать комнатные приборы, поскольку большинство жилых домов находятся на небольшом расстоянии от телебашен. Оборудование наружного типа используется в регионах со слабым уровнем покрытия, например, на дачных или сельских участках.

Установка комнатного приемного устройства не представляет собой ничего сложного. Каждый пользователь способен выполнить настройку, не прибегая к помощи специалистов. Необходимо правильно подобрать место. Между приемным устройством и источником сигнала не должно быть преград. Абоненты, которым из окна открывается вид на телевышку, вообще не должны сталкиваться с какими-либо трудностями. Специалисты рекомендуют не размещать изделие поблизости от прочих источников радиосигнала. Если в квартире имеется роутер Wi-Fi, конструкцию потребуется отдалить от него на расстояние в несколько метров.

Установка уличной конструкции – более сложный процесс, требующий определенных навыков и знаний. Первым делом нужно позаботиться об установке мачты и приготовить место крепления. Крепление осуществляется вертикальным или горизонтальным способом, все будет зависеть от конструкционных особенностей крыши. Держатель нужно зафиксировать как можно прочней, чтобы конструкцию не сорвало при сильном ветре. На первых этапах монтажа можно крепить не до конца (оставить возможность отрегулировать устройство и подобрать правильную направленность). Рекомендуется установить дополнительно модуль для отвода молнии. Он состоит из молниеприемника, заземлителя и токоотвода.

Источник

Подключение штекера старого образца

Ситуация со штекером, который закрывается кожухом с эластичного материала, немного другая. По сложности соединение не отличается, но сам процесс чуть-чуть другой.

  1. Выкрутите пластмассовый кожух и просуньте в него кабель.Если сразу этого сделать, то легко можно забыть про кожух и придется отсоединять провод потом.
  2. Освободите провод от внешней оболочки на 10 мм.
  3. Экран укоротите примерно на 4-5 мм острым ножиком. Можно не удалять экран, а загнуть его часть назад.
  4. На эту же длину (4-5 мм) оголите токопроводящую жилу.
  5. В паз штекера, где есть болт, вставьте жилу.
  6. Плоскогубцами плотно обожмите область кабеля с экраном. Внимательно осмотрите, чтобы не случилось замыкания.
  7. Закрутите отверткой болт, тем самым закрепив жилу в штекере.
  8. Подвиньте кожух к штекеру и накрутите на резьбу до конца. Если резьбы на кожухе нет, тогда просто плотно наденьте его на металлическую часть штекера.

Как проверить, поддерживает ли телевизор «цифру»

Если телевизор сильно старый, или вы не уверены в том, что он ловит «цифру», убедиться в этом можете описанными ниже способами.

  1. Узнайте код модели телевизора. Это набор букв и цифр, который обозначает серию и некоторые характеристики телевизора (например, тип экрана). Модель всегда пишется на этикетке, которая клеится на заднюю часть корпуса телевизора.Воспользуйтесь поиском Яндекс или Google, чтобы найти характеристики вашего телевизора.Перейдите на любой сайт и в характеристиках посмотрите, чтобы было написано «DVB-T2».Подобная надпись означает, что подключить телевизор к цифровому телевидению получится.
  2. Посмотрите в инструкцию по эксплуатации. От старого телеприемника документация вряд ли сохранится. Но, если документы остались, откройте их и найдите описание функций. Аналогично, как с кодом модели, отыщите пункт типа «Стандарты вещания» и надпись «DVB-T2».
  3. Перейдите в меню поиска каналов и начните настройку. Если система телевизора не предоставит выбора стандарта, скорее всего, что работать устройство сможет только с аналоговыми каналами. Исключение, если невозможность выбора сопровождается наличием надписи «DVB-T2» или «Цифровые» на одном из этапов поиска. Значит, телевизор по умолчанию сразу настраивается на «цифру». В ином случае без внешнего Т2-тюнера не обойтись. Так как прием телесигнала выполняется антенной, то при настройке в пункте «Тип антенны» нужно выбрать «Антенна», «Эфирное ТВ» или «Эфир».
