Как отрегулировать сход-развал

Параметры развала схождения «Лады Гранты»

Предприятием-изготовителем рекомендованы следующие значения углов, которых необходимо придерживаться, регулируя параметры установки колес:

Марка машины	Углы установки передних колес «Лады Гранты» (градусов)
Под нагрузкой	Снаряженного
Развал	Кастер	Суммарное схождение колес	Развал	Кастер	Суммарное схождение колес
Линейное, мм	Угловое	Линейное, мм	Угловое
«Лада Гранта» 2190, 2191, 2192, 2194	0°±30’	1о40’±30′ 3о00’±30′	1.5 ±1	0,15°±10’	0°20’±30’	1°15’±30’ 2°20’±30’	1.5±1	0°15’±10’
«Лада Гранта» кросс	0°15’±30’	3°00’±30′	0.5 ±1	0,05°±10’	0°35’±30’	2°20’±30’	1.5±1	0°15’±10’

При измерении следует учитывать разные значения углов установки колес на «Лада Гранта» лифтбек и моделей с ЭУР (в таблице указаны второй строкой) и без него.

Марка машины	Углы установки задних колес автомобиля
Развал	Схождение
«Лада Гранта»	-1о00’±12′	+0о20’±20′ +0о36’±20′
«Лада Гранта» кросс	-1о00’±12′	+0о36’±20′

Разные цифры схождения для развала задних колес «Гранты» обусловлены применением разных типов рычагов. У автомобиля «Лада Гранта» лифтбек развал задних колес такой же, как у обычного седана.

Параметры развал-схождения «Гранты»

Углы установки колес «Гранта» спорт несколько отличаются от стандартных моделей.

Марка машины	Углы установки передних колес автомобиля под нагрузкой (в градусах)
Sport 219259, 219059	Развал	Кастер	Суммарное схождение
Линейное	Угловое
-0,30’±30’	3о30’±30′	-1.5 ±1	-0°15’±10’

На автомобиле «Гранта» спорт развал задних колес также отличается от обычных моделей и составляет -2°±30’.

Когда регулировка углов установки колес не помогает

Если регулировка развала или схождения не
помогает, значит проблемы кроются в подвеске, ходовой, а может быть и в самой
резине. Поэтому перед процедурой лучше провести диагностику подвески, чтобы
исключить поломки в ней, влияющие на настройки схождения и развала. Например,
при разболтанных шаровых опорах углы будут постоянно смещаться в зависимости от
уклона дороги и распределения веса в машине.

Стоит
знать! Если развал или схождение выставлены верно, но автомобиль продолжает
тянуть на сторону при прямом положении руля, попробуйте поменять колеса
местами. Возможно, их особенная геометрия сказывается на подвеске и рулевом
управлении.

Еще одной распространенной причиной являются
погнутые колесные диски. В шиномонтажке при балансировке стенд это покажет.
Понадобится рихтовка или замена. Иногда машина “гуляет” из-за
изношенных зубцов рулевой рейки или разбитых ступичных подшипников. Подняв ТС
на подъемнике и подергав шасси на себя за верх и низ, вы ощутите люфт. В таком
случае нужна замена подшипников, поскольку люфта здесь быть не должно.

Существует много причин, почему машину тянет в
сторону или туго вращается руль, поэтому лучше сразу обратиться в сервис. В СТО
проведут диагностику, отсеяв исправные рабочие узлы в подвеске, и займутся
непосредственно устранением причины неисправности. Если дело все же в неверном
схождении или развале, проверка на профессиональном стенде обеспечит самый
точный результат.

Развальные болты фокус 2

Ну вот и нашлось время написать следующую часть серии статей «Капитальный ремонт подвески Focus 2». Темой этой части будет «Замена рычагов задней подвески». Выставление сход-развала — обязательная процедура после замены подпружинных рычагов.

Работы желательно производить вдвоём.

Сделаю сначала небольшое, но важное отступление на тему выбора подпружинных рычагов.Рычаги подпружинные задней подвески на Ford Focus 2 бывают 2 типов: 1) кривые рычаги (у меня именно такие, стойки стабилизатора на них имеют форму буквы Г ) (аналогов не найдено абсолютно никаких) 2) прямые рычаги (сами рычаги прямые, стойки стабилизатора используются также прямые) (есть аналоги фирмы Mayle — возможно купить сразу комплект всех задних рычагов — о качестве сказать ничего не могу)

ВНИМАНИЕ !

Если купить неверные рычаги, то ни стабилизатор, ни стойки стабилизатора НЕ подойдут. (были люди которые умудрялись вкорячивать прямые рычаги взамен старых кривых с кривыми стойками стаба, которые были прикручены просто под сумасшедшими углами — речи о нормальном функционировании даже не идёт).

На какие параметры настроить сход-развал?

Му уже поговорили о допустимых погрешностях сход-развала, теперь давайте прейдём непосредственно к выбору параметров под наш стиль езды.

Передняя ось:

Одно дело настраивать сход-развал для гонок: дрифта, драга, кольца, ралли; другое дело настроить его под ежедневное комфортное использование автомобиля.

КАСТОР : автоВАЗ рекомендует «заводское» положение кастора со значением +1 градус. Но если пойти другим путем, и настроить кастор на +3 градуса, то автомобиль будет уверенно и ровно держать прямую на больших скоростях. Кстати, +3 градуса – предел положительного кастора для наших машин, если сделать выше – то уже нужно менять крепление двигателя, кпп, да и придется регулярно менять гранаты.

РАЗВАЛ : автоВАЗ с завода устанавливает развал в 0 градусов. Чтобы повысить управляемость в поворотах – можно сдвинуть развал в отрицательную сторону на 45 минут.

СХОЖДЕНИЕ : опять же заводской параметр соответствуют «0» с допустимыми отклонениями.

Но если мы изменили развал в отрицательную сторону, то нам обязательно нужно будет установить схождения на +0,5 – +1мм.

Задняя ось:

РАЗВАЛ : На задней оси можно установить развал от -1 до -2 градусов. При этом желательно использовать специальные проставки отрицательного развала.

КАСТОР : Схождение нужно будет сделать от +2 до +4мм.

Измерение продольного и поперечного угла наклона оси поворота

Наибольший интерес представляет измерение параметров наклона поворотных осей. Их положение определяется двумя ключевыми характеристиками: поперечным наклоном и продольным (кастером).

Короткое видео (2 мин) о том, что такое кастер

Если бы колеса авто могли выворачиваться на 90 градусов и становиться поперек кузова, эти параметры можно было бы легко вычислить с помощью инклинометра. Но в реальных условиях этого сделать невозможно, поэтому нужно ограничиваться поворотом на 20 градусов в обе стороны относительно нулевого положения. Разницу полученных углов нужно умножить на дополнительный коэффициент 1,5 – это необходимо для компенсации погрешностей, которые допускаются в процессе замеров.

Чтобы определить кастер, сначала нужно развернуть каждое колесо на 20 градусов перед осью поворота: правое влево, а левое вправо. При этом нужно выставить угломер на ноль или записать полученные результаты. Далее колеса разворачивают за ось поворота: правое вправо, левое влево. Если угол, измеренный позади оси поворота больше угла измеренного перед осью поворота, то кастер положительный. Если наоборот, то кастер отрицательный. Угломер при этом должен показывать небольшую разницу в несколько градусов. Эту разность следует умножить на тот же коэффициент 1,5. К примеру, если угломер показал значение +2 градуса, то величину кастера нужно принять за +3 градуса.

Аналогичным способом вычисляют поперечный наклон, но при этом угломер устанавливают в несколько ином положении. Для дополнительного удобства можно использовать смартфон, на который следует заранее установить приложение, моделирующее два взаимно перпендикулярных пузырьковых уровня. Также для этих целей сгодится и обычный строительный уровень, желательно с вращающимся пузырьком.

Если задача заключается не в измерении конкретных числовых значений наклонов, а лишь в их сравнении (они всё равно не регулируются на большинстве автомобилей), то результаты не обязательно умножать на поправочный коэффициент 1,5. Главное – убедиться в том, что углы равны на обеих полуосях (справа и слева).

В процессе самостоятельных замеров не обязательно строго соблюдать поворот колес ровно на 20 градусов, особенно когда нет соответствующих инструментов для определения этих углов (например, проградуированных поворотных кругов). Можно выворачивать руль примерно на 3/4 оборота. Необходимо следить, чтобы при повороте влево и вправо руль фиксировался в симметричных положениях. Для этого можно нанести какие-либо пометки в нижней части рулевого колеса. При нулевом положении руля линия, соединяющая метки, должна проходить строго горизонтально.

Еще один способ добиться точных результатов – начертить углы на асфальте возле колес при помощи транспортира. При отсутствии этого инструмента можно использовать квадратный лист бумаги с равными сторонами. Сложив его по диагонали, получим угол 45 градусов. Затем один угол снова складывается пополам, получается угол около 22,5 градуса, что близко к стандартным 20. Далее лист нужно приложить к колесу и очертить его грань мелом, тем самым создав нужные пометки на асфальте.

Полезные советы

Как показывает практика, углы установки колес являются важным параметром и требуют постоянного контроля и регулировки. На деле, ремонт подвески, рулевого управления (например, замена амортизаторов и т.д.) приведет к тому, что установочные углы колес меняются. Также в процессе эксплуатации автомобиля указанные параметры постепенно изменяются (износ подвески, езда по неровностям и т.д.)

Чтобы упростить и ускорить регулировку развала и схождения после ремонта ходовой части, перед снятием деталей подвески рекомендуется все соединения метить, чтобы затем точно совместить их расположение по отношению друг к другу при обратной сборке.

Для этого можно использовать краску или наносить метки зубилом. Кстати, если работы затрагивают рулевые тяги, нужно считать число оборотов во время выкручивания наконечников из рулевых тяг.

Что касается развала – схождения, даже если с подвеской все в порядке, оптимально делать проверку и регулировку углов установи колес каждый раз после смены зимней и летней резины по сезону.

Получается, на развал нужно заезжать каждые 6 месяцев или 25-30 тыс. км. Как правило, этого достаточно, чтобы углы сбились сами по себе, особенно при езде по плохим дорогам. При этом регулировка развала-схождения не стоит слишком дорого, чтобы на ней экономить. Тем более, выставленные углы позволяют улучшить управляемость и стабилизировать авто на дороге, а также увеличить срок службы покрышек.

В свою очередь, отклонение некоторых параметров всего лишь на минуты (даже не градусы) от нормы может стать причиной того, что управляемости автомобиля заметно меняется в худшую сторону. По этой причине делать развал-схождение нужно только у проверенных специалистов.

При этом наличие современного оборудование не означает, что все регулировки будут выполнены правильно и максимально точно. Результат зависит, прежде всего, от опыта и квалификации самого специалиста.

В результате даже после регулировки на современном стенде нужно выполнить заезд на автомобиле. Если поведение машины на дороге вызывает нарекания, тогда нужно искать причину или выполнять регулировки повторно.

Что такое развал схождение

Сделать сход развал это значит правильно выставить угол колес, при котором они соответствуют направлению движения. Не существует оптимального значения этого угла, все зависит от конкретной модели автомобиля, степени его загруженности. Ведь данный угол для пустого автомобиля и загруженного под завязку будет разный. Правильная регулировка обеспечивает не только отзывчивое поведение автомобиля, но и улучшает сцепление машины с дорогой.

Развал – вертикальный угол отклонения оси колеса от перпендикуляра дорожного покрытия. Он бывает как:

Положительный – угол наклона верхней части направлен от продольной, центральной линии транспортного средства.
Отрицательный – угол наклона верхней части направлен к продольной, центральной линии транспортного средства.

Регулировка угла обеспечивает большее пятно контакта с поверхностью дороги, тем самым улучшая сцепление с дорогой.

Схождение – угол между направлением движения колеса к плоскости вращения. Он тоже бывает:

Положительный – колеса направленны друг к другу.
Отрицательный – колеса направленны в разные стороны.

Вместе с развал схождением нужно выставить угол кастера. Он в не меньшей степени влияет на поведение автомобиля на дороге.

Развал – схождение для чего нужна процедура?

Перед тем как я дам вам пошаговую инструкцию давайте разберемся что же это за процедура развал – схождение, какими бывают углы установки колес Ваз 2109 и как от них зависит поведение автомобиля на дороге?

Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса установлены под определенными углами относительно элементов кузова и подвески. Регулируют три параметра: схождение, угол развала колеса, угол продольного наклона оси поворота.

Угол продольного наклона оси поворота — угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника опоры телескопической стойки, в плоскости, параллельной продольной оси автомобиля. Он способствует стабилизации управляемых колес в направлении прямолинейного движения. Этот угол зависит от количества регулировочных шайб на концах растяжки. Для уменьшения угла шайбы добавляют, а для увеличения снимают. При установке/удалении одной шайбы угол изменяется приблизительно на 19′. Симптомы отклонения величины угла от нормы: увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левых и правых поворотах, односторонний износ протектора.

Угол придельного поворота оси на повороте ВАЗ 2109

Угол развала колеса — угол между плоскостью вращения колеса и вертикалью. Он способствует правильному положению катящегося колеса при работе подвески. Угол регулируется поворотом верхнего болта крепления телескопической стойки к поворотному кулаку. При сильном отклонении этого угла от нормы возможен увод автомобиля от прямолинейного движения, односторонний износ протектора.

Угол развала колес ВАЗ 2109

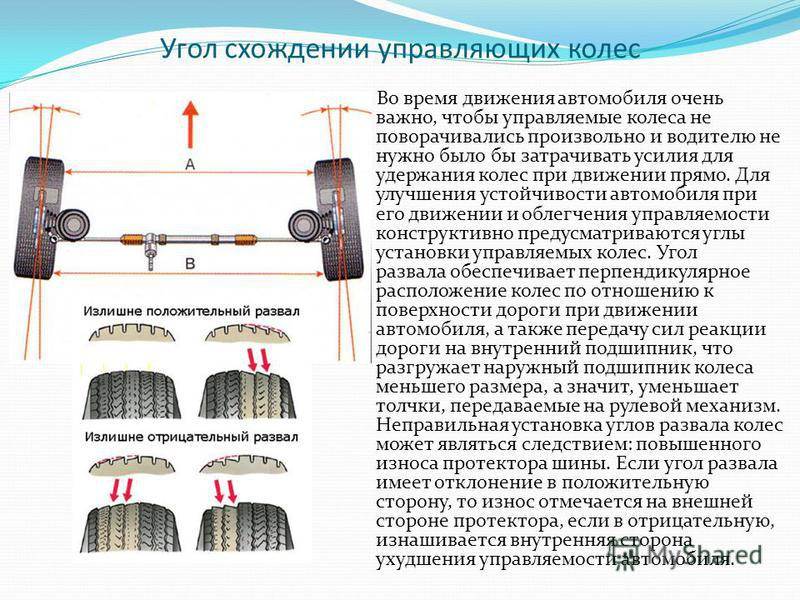

Схождение колес — угол между плоскостью вращения колеса и продольной осью автомобиля. Схождение можно также определить как разность расстояний между закраинами ободьев, замеренных сзади и спереди колес на уровне их центров. Схождение колес способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля.

Схождение колес Ваз 2109

Схождение изменяется вращением регулировочных муфт при ослабленных контргайках наконечников рулевых тяг. Перед регулировкой рейку рулевого механизма устанавливают в среднее положение (спицы рулевого колеса — горизонтально). Признаки отклонения схождения от нормы: сильный пилообразный износ шин в поперечном направлении (даже при небольших отклонениях), визг шин в поворотах, повышенный расход топлива из-за большого сопротивления качению передних колес (выбег автомобиля намного меньше положенного).

Вариант 1

Мастер максимально сдвигает углы продольного наклона стоек, уведя их в «минус». Мы как бы сдвигаем передние колеса назад, к брызговикам колесных ниш. Ситуация, довольно часто встречающаяся на старых и сильно «уезженных» машинах либо после установки проставок, поднимающих заднюю часть автомобиля. Результат: легкий руль, быстрые отклики на его малейшие отклонения. Однако «Самара» стала излишне нервной и вертлявой, что особенно заметно при скорости после 80-90 км/ч и выше. У автомобиля нестабильны отклики при входе в поворот (необязательно быстрый), норовит рискнуть в сторону, требуя от водителя постоянного подруливания. Ситуация осложняется при выполнении маневра «переставка».

Как происходит регулировка развала схождения на классической ВАЗ 2107 своими руками: основные моменты

осиосиРазвал, исчисляемый в угловых минутах как угол между проведенной через пятно контакта шины и ось линией и вертикальной плоскостью, составляет для пустого и нагруженного авто соответственно 0º±30′ и 0º5’±20′. Измерение фактической величины производится с помощью нити и груза, линейки или штангенциркуля:

прислонить нить отвеса к верхней боковине покрышки;
измерить величину от нити до обода диска в верхней и нижней точках;
найти разность полученных величин (3 мм соответствуют 30′).

Изменение угла развала возможно путем установки/демонтажа шайб одновременно на двух болтах, закрученных радиально в ось нижнего рычага. Установив или убрав по одной пластине толщиной 0,5 мм, исследуемый угол уменьшится/увеличится на 7-9′.

Замечание! При изменении развала налаженный «сход» сбивается, а угол кастора остается неизменным.

Схождение, выступающее как отклонение вектора вращения покрышки от вектора прямолинейного движения, составляет 2-4 мм в условиях полной загрузки и 3-5 мм – в свободном от груза состоянии. После наладки развала регулировке схождения на ВАЗ 2107 своими руками должен предшествовать замер фактических значений с помощью нити с двумя крючками:

зафиксировать руль;
натянуть измерительную нить, зацепив крючки за внутренние обода переднего и заднего дисков, леска монтируется на уровне передней и задней осей;
между ближней к передней оси боковой частью задней покрышки и нитью положить плитку толщиной 28, 31, 34, 37, что соответствует величине схождения 2, 3, 4, 5 мм.

Если натянутая веревка полностью не касается передней покрышки или достаточно далеко отстоит от задней шины, необходимо осуществить подналадку схождения. Производится процедура с помощью муфт рулевых тяг:

ослабить фиксирующие элементы на муфте тяги рулевого управления, пользуясь ключами на «13»;
отворачиванием/заворачиванием муфты обеспечить требуемую величину схождения;
затянуть стяжки наконечников.

Какой инструмент понадобится?

Чтобы провести корректную процедуру развала-схождения своими руками, понадобится место с ровной поверхностью. Желательно присутствие смотровой ямы, но можно и обойтись обычным домкратом. Из инструментов понадобится:

Мел;
Обычная линейка;
Веревка с металлическим предметом в качестве отвеса;
Стандартный набор ключей. Шестигранники, накидные;
Телескопическая линейка.

Данный набор не включает дорогостоящих специальных приспособлений. Все инструменты можно найти на рынке в свободном доступе. В качестве рабочего места подойдет эстакада. Однако стоит помнить, что на СТО манипуляции производятся на цифровом оборудовании, что дает большую точность при вычислениях.

Инструкция по регулировке развала-схождения своими руками

Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.

Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:

Исправность ходовой (подробнее о диагностике подвески автомобиля);
Давление в шинах;
Загрузка машины.

Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента 🙂

В качестве примера, мы опишем, как сделать развал-схождение своими руками на автомобиле ВАЗ 2109.

Чтобы избежать лишних регулировок развала и схождения после ремонта ходовой, перед разборкой подвески следует метить все разъединяемые соединения относительно друг друга. Лучше всего это делать зубилом, керном или краской. Необходимо также считать число оборотов при выворачивании наконечников из рулевых тяг.

Регулировка угла развала колес

Регулировка углов развала выполняется в следующем порядке (напоминаем, что в нашем случае действия описаны для автомобиля ВАЗ 2109):

Перед началом регулировки развала машина должна стоять на ровной площадке.
Ставим на ободе колеса мелом по диаметру две вертикальные метки – одну сверху, другую снизу.

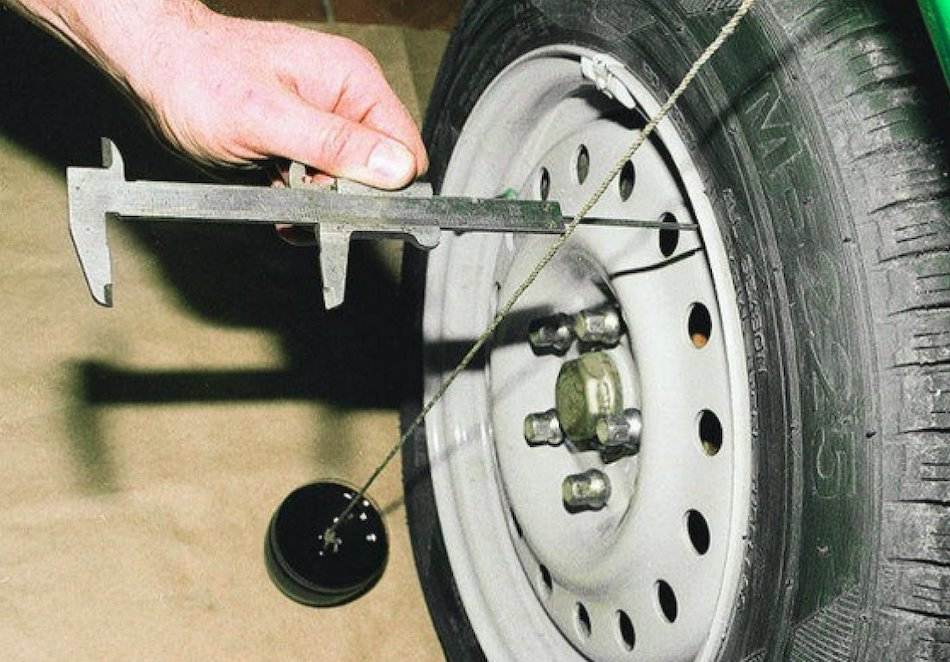

Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна составлять ±3 мм.
Обод может быть не идеальным, поэтому желательно прокатить машину, повернув колесо на 90°, и сделав еще 2 вертикальные метки. Снова производим замер.
Проделайте тоже самое на втором колесе и запишите результат.
После этого разверните машину на 180° и снова произведите замеры, запишите их и сравните.
Затем снимите колесо и двумя ключами на 19 отпустите два болта крепления кронштейна стойки амортизатора к поворотному кулаку.
Сдвиньте поворотный кулак ключом на 19 за счет эксцентриситета головки болта внутрь или наружу на необходимое расстояние, таким образом добиваясь необходимого угла развала.
Подтяните болты, поставьте колесо на место, опустите автомобиль и качните несколько раз, нажав на крыло. Проведите замеры.
Отойдите от машины на некоторое расстояние и посмотрите на положение передних колес, сравнивая их с плоскостью задних.

На заднеприводных автомобилях угол развала должен быть в пределах +1/+3мм, а на переднеприводных машинах нормальным считается развал в диапазоне от -1 до +1мм.

Регулировка угла схождения колес

Для регулировки угла схождения замеры удобнее всего производить специальной телескопической линейкой со шкалой.

Линейка для регулировки схождения

Работать удобнее на яме. Руль должен находиться в положении прямолинейного движения.

Перед регулировкой схождения, с внутренней стороны колёс мелом нанесите по одной метке на левой и правой покрышке как можно ближе дискам.
Создав в линейке предварительный натяг, установите ее, уперев концами в намеченные точки так, чтобы ее корпус не касался деталей кузова и подвески.
Слегка встряхните линейку, на подвижной шкале совместите «ноль» с неподвижным указателем

Зафиксируйте шкалу.
Осторожно прокатите автомобиль вперед, чтобы линейка вместе с колесами переместилась назад, но не коснулась деталей подвески и кузова.
Проверьте показания.. Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять

Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять.

Ключом на 27 ослабьте контргайки на рулевых тягах. Гайки с рисками на гранях имеют левую резьбу.
Ключом на 24 вращайте муфту для изменения длины тяги.
Не забывайте следить за горизонтальным положением спицы руля.
Поставьте подвижную шкалу на линейке для регулировки схождения на «ноль» и прокатите машину назад.
При показаниях от -1 до +1мм можно закончить регулировку угла схождения. Для дополнительно контроля прокатите автомобиль вперед.

Посмотрите по очереди со стороны каждого переднего колеса в створ каждого заднего. При горизонтально стоящей спице руля вы легко увидите есть или нет смещения обоих колес влево или вправо. Если смещение заметно явно, то, выкрутив одну тягу и закрутив другую на одинаковое количество оборотов, исправьте смещение.

После регулировки развала-схождения своими руками, стоит задуматься о том, какие выбрать колесные диски: штампованные или литые? Считается, что литые диски значительно снижают нагрузку на подвеску, а штампованные – более практичны.

После каких работ обязательно делать сход-развал

Ремонтируя автомобиль, нужно знать, в каких случаях обязательно потребуется по окончанию работы выполнить развал-схождение колес.

Замена шаровых опор

Положение колес автомобиля напрямую зависит от шаровых опор. После их замены обязательно требуется провести развал-схождение колес. Это связано с тем, что в старой шаровой опоре в процессе эксплуатации образуется люфт, под который выполняется сход-развал колес. Когда устанавливается новая шаровая опора, люфт минимизируется, соответственно, изменяется наклон колес и требуется выполнять процедуру схождения-развала.

Замена рулевого наконечника

От настроек рулевого наконечника и зависит схождение колес. Соответственно, при их замене потребуется выполнить процедуру схождения-развала. Также она может потребоваться, если проводится замена рулевой рейки.

Замена шарнира равных угловых скоростей (ШРУСа)

Сама замена ШРУСа не влияет на подвеску автомобиля, но после подобной работы обязательно следует провести развал-схождение колес.

Это связано с тем, что при замене шарнира равных угловых скоростей специалисты откручивают крепление рулевого наконечника или шаровой опоры, поскольку это необходимо, чтобы снять ШРУС. После замены, установив новый шарнир, при закручивании рулевого наконечника можно сбить его настройки или вовсе его разбить, из-за чего руль будет тянуть автомобиль влево или вправо при движении по прямой.

Для чего предназначена линейка для схождения колес грузовых автомобилей

Конструкция, с помощью которой ведется контроль за процессом схождения колес машин, предназначена для того, чтобы регулировать и правильно определять углы. На сегодняшний день существует две модификации данного устройства, которое пользуется популярностью у многих автомобилистов:

линейка ПСК-Л, которая предназначена для того, чтобы контролировать схождение передних колес транспортного средства;
устройство ПСК-ЛГ необходимо для контроля схождения колес грузовых и легковых машин.

Вам это будет интересно О зимних шинах Фредештайн (Vredestein)

Только при условии, что управляемые колеса будут установлены с соблюдением всех правил и требований, устойчивость машины будет повышаться. Правильное схождение также способствует тому, что транспортным средством будет легче управлять, безопасность при движении повысится в несколько раз, износ запчастей и колес снизится, как и расход топлива.

Важно!

Использование линейки ПСК-ЛГ возможно только на СТО или в автомобильном хозяйстве. На сегодняшний день у многих опытных автомобилистов такое устройство есть в гараже, поскольку в индивидуальном порядке используют его для обслуживания своего транспорта.
