Как разобрать панель приборов на ВАЗ 2114

Как разобрать панель приборов на ВАЗ 2114

Прежде чем приступить к этому сложному процессу, водитель должен внимательно ознакомиться с конструкцией и устройством панели приборов на своей машине. В разобранном до винтиков состоянии она выглядит так:

Устройство приборной панели ВАЗ 2114

Панель приборов и ее принадлежности:

1 – торпеда ВАЗ 2114, или — панель приборов, то есть основная часть всей конструкции, к которой крепится приборный блок, бортовой компьютер, рычаги управления печкой, блоки клавишей и другие накладки и защелки;

2 – накладка на панель приборов, имеет декоративную функцию, в ней также устроены выходы воздуховодов для обдува лобового стекла;

3 – кронштейн;

4 – заглушка;

5 – корпус пепельницы;

6 и 11 – правая и левая поперечины;

7 и 10 – правый и левый экраны консоли;

8 – щиток панели приборов;

9 – центральный кронштейн.

Если внимательно изучить эту схему, то становится понятным как снять панель на ВАЗ 2114. Определив для себя порядок, можно приступать к процессу.

воспользовавшись крестообразной отверткой необходимо отвернуть три самореза, удерживающих левый экран консоли. Для удобства при этой работе лучше пользоваться отверткой с короткими ручкой и жалом.

снимая экран, осторожно вывести нижний край накладки из кронштейна кузова.
правый экран консоли крепится пятью саморезами. С помощью крестообразной отвертки осторожно открутить все саморезы, придерживая накладку рукой.

снять экран не допуская его зацепления за жгуты проводки, которая за ним скрывается.

Отсоединить «массу» от аккумулятора, разъединив колодки.При наличии на автомобиле магнитолы отсоединить ее от основного пучка проводов, вытащив соединительную колодку. Если радиоприемника на автомобиле не установлено, то просто вытащить провода из панели, они должны быть закрыты заглушкой. Обязательно надо отключить прикуриватель и вытащить патрон с лампочкой подсветки пепельницы.

снять ручки с рычагов управления заслонками отопителя. Для облегчения процесса поддеть их плоской отверткой.

Несмотря на кажущуюся простоту этого пункта, на снятие ручек с рычагов можно потратить очень много времени.
Для этого приводится наглядный пример как это надо делать на снятом агрегате.

снять рукоятку электрического вентилятора отопителя просто потянув ее на себя.

саморезы с крестообразной головкой, крепящие панель приборов к кронштейнам справа и слева, отвернуть отверткой.

в окошке на панели приборов, где находится приборный блок имеется два самореза сверху и два снизу – под окошком. Надо вывернуть их, осводив накладку (2) и щиток (8).

вытащить заглушку и открутить саморез, находящийся за ней.

  • убрать два самореза снизу удерживающие накладку и снять ее.
  • пометив провода подходящие к выключателям, отсоединить их.

открутить болты с кронштейна руля.

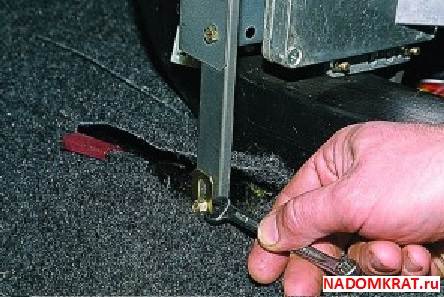

ключом на «8» открутить саморезы нижнего крепления кронштейна.

  • открутить саморез под отвертку и снять световод.
  • убрать крепеж блока управления отоплением и вытащить патроны с обратной стороны блока.

  • снять декоративную вставку, убрав все внешние детали.
  • гайки открутить ключом на «21».
  • убрать подсветку гидрокорректора.
  • верхнее и нижнее крепления панели открутить, с левой стороны удалить крепление к поперечине.

теперь можно выполнить снятие торпеды ВАЗ 2114.

установка производится в обратном порядке.

Для того, чтобы наглядно, в движении увидеть весь процесс, можно посмотреть видео как снять приборную панель на ВАЗ 2114.

В сегодняшней статье мы рассмотрим процесс снятия панели приборов с автомобилей семейства ВАЗ 2114-ВАЗ 2115. Перед тем как перейти непосредственно к описанию самого процесса демонтажа разберемся с самой конструкцией и способом закрепления приборной панели. Для этого давайте разберем соответствующую схему:

  1. Приборная панель (она же торпедо) – основная часть всей конструкции, на которой зафиксированы: комбинация приборов, бортовой компьютер, ручки управления системой отопления, выключатели и прочие элементы.
  2. Защитно-декоративная накладка, на которой предусмотрены воздуховоды, посредством которых осуществляется обдув лобового стекла автомобиля.
  3. Крепежный кронштейн.
  4. Декоративная заглушка.
  5. Кожух пепельницы.
  6. Поперечины для обеспечения жесткости конструкции.
  7. Левая и правая декоративные панели центральной консоли.
  8. Щиток приборной панели.
  9. Центральный крепежный кронштейн.

Итак, с теорией разобрались, можно переходить непосредственно к практике. Кстати, в качестве дополнения рекомендуем ознакомиться с материалом, посвященном доработке торпедо ВАЗ2115 — .

Причины неисправностей

Существует целый ряд причин, по которым подсветка приборов ваз 2114 может перестать корректно работать.

Наиболее распространенные из них это:

  • лампочки перегорели или же вышли из строя диоды (при светодиодной подсветке);
  • окислились контакты и разъемы;
  • перегорели предохранители;
  • произошли повреждения в самой проводке;
  • нарушилась целостность общей контактной платы;
  • пропал контакт с «массой».

Для того, чтобы выяснить точную причину, придется выполнить демонтажные работы и провести диагностику. Никаких сложных инструментов для этого не потребуется — достаточно иметь простейший тестер (мультиметр) либо вольтметр.

Предварительный съем панели, особенности

Приобретите в магазине фигурную отвертку и с ее помощью приступайте к постепенному откручиванию саморезов, фиксирующих приборный щиток. Это непосредственно три элемента, закрепляющие левый экран центральной консоли. Если вы не можете разобраться с их расположением, ориентируйтесь на место, где находятся водительские педали. Снимаем и саморез, который располагается под заглушкой или, если вы ранее устанавливали магнитолу, то под ней.

Тем, кто за рулем недавно, необходимо знать, что заглушка находится рядом с кнопкой, которая включает прогревание заднего стекла автомобиля ВАЗ. После этого с поверхности щитка приборов необходимо будет выдернуть абсолютно все фишки. Лучше всего, если вы в дальнейшем произведете их полную замену. Это обеспечит более качественное крепление и не даст потом запутаться с деталями.

При работе учитывайте, что они находятся на прикуривателе и подсветке пепельницы. Необходимо в обязательном порядке снять рулевую колонку. После того как демонтаж будет завершен, рулевое колесо тоже снимаем. После этого колонка плавно съедет вниз. Далее выворачиваются все оставшиеся саморезы и блок, отвечающий за управление отоплением автомобиля, легонько вдавливается внутрь.

Вам необходимо осторожно поддеть, а затем произвести съем ручек, отвечающих за коррекцию фар и регулирование освещения в панели приборов, вытащить декоративную накладку и начинать демонтаж светодиодной вставки. Вся работа с панелью приборов должна проводиться с максимальной осторожностью, для того чтобы не повредить исправные элементы

В дальнейшем все гайки отворачиваются, а фишки, которые расположены в иммобилайзере и вещевом ящике, разъединяются

После того как вы выполнили удаление всех сопутствующих элементов, осторожно обращаясь со старой панелью, вытащите ее по направлению к себе. Только теперь можно приступать к установке новой приборной панели

В этой задаче нет ничего сложного или трудоемкого, но определенное количество своего времени на установку вам все равно придется потратить.

Search

в качестве взлетать

приборная доска (торпеда ) на ВАЗ 2114

Приборная панель современного автомобиля является независимой частью салона автомобиля. И один из самых важных компонентов, который должен отвечать двум требованиям и решать две важные задачи. Обеспечивают высочайшую функциональность и эстетическое удовлетворение в сочетании с особым удобством для панели с удобными перчатками, подстаканниками, аксессуарами и кнопками управления, а также приятным тусклым освещением.

ВАЗ 2114 панель приборов

ВАЗ 2114 панель приборов

Автомобили семейства Самара-2 оснащены современной приборной панелью ВАЗ 2114, также называемой Европанель. Дизайнеры позаботились о том, чтобы он имел хороший вид спереди, приятный внешний вид, сочетал в себе информацию и эргономику и в то же время помогал водителю справляться с обычными бытовыми потребностями. И в основном им это удалось. Прибор и сенсорный блок, установленные перед глазами водителя, за рулем, дают ему как можно больше информации:

  1. В центральной части слева находятся два переключающих устройства. индикатор скорости двигателя, с помощью которого водитель определяет, с какой нагрузкой работает силовая установка в определенный момент времени, и, если необходимо, корректирует этот процесс путем переключения скоростей, в окне под стрелкой находятся цифровые часы. Случай. Спидометр или индикатор скорости автомобиля в окне под стрелкой. цифровые показания пройденного расстояния за весь период эксплуатации автомобиля и последней поездки;
  2. Вверху между указательными инструментами находится указатель с зелеными стрелками, указывающими влево и вправо;
  3. В нижней центральной части. красный треугольник. это «стоп-сигнал», а под ним. ПРОВЕРЬТЕ ДВИЖЕНИЕ. красная сигнализация двигателя по информации электронного бортового устройства;
  4. В левой средней части приборная доска есть указатель на температура двигателя или, как это называется в литературе, датчик температуры охлаждающей жидкости, над ним находится значок, который загорается при перегреве двигателя. Под этим. значки газа, давление масла, ручной тормоз и активация аккумулятора;
  5. В правой средней части есть стрелка, указывающая на наличие топлива в топливном баке, над ней. значок полностью заполненного бака, внизу. минимальный значок и значки топливного бака. ближний свет, низкий уровень тормозной жидкости и световой сигнал.

Эргономика обеспечивает удобное расположение устройств и информационных значков для визуального восприятия информации, а также клавиш, кнопок и рычагов для управления ими. В центре панели установлен стандартный бортовой компьютер, обычно гамма, мультитроник, престиж или штатный. Место для его установки было выбрано очень удачно, и с его помощью водитель получает расширенную информацию о состоянии рабочих систем двигателя и компонентов транспортных средств.

Эта информация не только отображается на дисплее самолета, она также передается через другие контрольные или информационные лампы и знаки, расположенные на комбинации приборов и в других местах панели приборов. Кроме того, на бортовом компьютере отображается другая информация, такая как время регулярной проверки или технического обслуживания.

Удобно расположенный запирающийся ящик для перчаток, который имеет подсветку и достаточно большую нишу снизу. У центральной бороды также есть ниша для хранения чего-либо и пепельница. Успешно построены достаточные воздуховоды, которые могут эффективно выдувать стекло и предотвращать запотевание.

Когда машина работает, в разных системах всегда есть неисправности или неисправности. Вы должны войти в некоторые из них взлетать

Панель ВАЗ 2114. Даже для снятия приборной панели нужно разобраться, как снять торпеду с ВАЗ 2114 (панель приборов).

Кроме того, панель ВАЗ 2114 должна быть полностью удалена, если необходимо отремонтировать воздуховоды и печи, или владелец автомобиля хочет полностью приклеить и герметизировать стыки панелей, чтобы они не скрипели.

Составляющие приборной панели ВАЗ 2114

Прежде чем приступать к практической части, необходимо разобраться, что представляет собою приборная панель четырнадцатой.

ВАЗ 2114 относится к линейке автомобилей «Самара» второго поколения, которую Тольяттинский Автомобильный Завод выпускает с 2004 года. Все автомобили этого семейства комплектуются «торпедой» типа «европанель», для разработки который были привлечены зарубежные дизайнеры.

«Европанель» отличается высоким уровнем эргономичности – все её составляющие расположены в зоне свободного доступа, их использование не затрудняет водителю процесс управления автомобилем

Также немалое внимание уделено и комфорту переднего пассажира

Основным информационным элементом «торпеды» ВАЗ 2114 является приборная панель датчиков и индикаторов, которая расположена прямо за рулевым колесом.

Данная панель включает следующие элементы:

  1. Стрелочные приборы – тахометр и спидометр. Посредством тахометра водитель получает информацию о режиме работы двигателя – стрелка указывает, какое количество оборотов силовой агрегат выдает в данный момент времени. На спидометр выводятся данные передвижения четырнадцатой. Максимальная отметка на спидометре – 200 км;
  2. Снизу стрелок тахометра и спидометра расположены электронные экраны: экран под спидометром отображает общий пробег автомобиля и данные о пробеге с последней контрольной точки, которую может выставить сам водитель. Экран под тахометром показывает время и температуру воздуха окружающей среды;
  3. Между стрелочными приборами расположен датчик поворотов – при включении поворотников на отображаются мигающие зеленым цветом стрелочки;
  4. По центру приборной панели расположен индикатор «Check Engine» – который загорается, когда бортовой компьютер четырнадцатой обнаруживает какую-либо неисправность в работе двигателя. Рядом с ним – индикатор включения стоп-сигнала;
  5. С левой стороны приборной панели находится в системе охлаждения силового агрегата, справа панели – датчик уровня топлива в бензобаке. Когда температура двигателя превышает критический показатель либо бак пуст, над датчиками загораются оранжевые лампочки;
  6. Также на приборной панели расположен ряд индикаторов, указывающих следующую информацию: уровень масла, наличие , не пристёгнутые ремни безопасности, количество воды в бачке омывателя окон и износ тормозных колодок.

Торпеда ВАЗ 2114 также включает экран бортового компьютера автомобиля, который расположен в её центральной части. Посредством бортового компьютера водитель получает детальную информацию о режимах работы и возникающих неполадках в системах и коммуникациях четырнадцатой. Также на экран БК выводятся рекомендации по срокам следующего техосмотра.

Помимо информационных устройств на приборной панели расположены и функциональные элементы: рычаги включения поворотников, кнопки управления фарами и печкой, и системой обогрева окон.

Не лишена «торпеда» четырнадцатой и элементов комфорта, которые представлены прикуривателем, пепельницей, достаточно вместительным бардачком и нишей для хранения разнообразных мелочей, расположенной возле рычага переключения передач.

Пошаговая инструкция снятия торпедо ВАЗ 2110

Если вы решили начать работу по снятию торпеды своими руками, в таком случае для начала ознакомьтесь с пошаговым фото руководством, если возникнут вопросы, ниже есть описание шагов текстом.

  1. Работы, предполагающие вмешательство в электрическую проводку автомобиля (отсоединение разъемов, приборов), начинаются с отключения минусовой клеммы аккумулятора.
  2. Демонтировать облицовку рулевой колонки, отсоединить штекер рулевого переключателя, снять переключатель, замок зажигания, колодку с проводами.
  3. Разобрать напольный туннель:
  • Слева, справа от туннеля четырьмя саморезами закреплены облицовочные щитки с прорезями (через них подается теплый воздух к ногам водителя, переднего пассажира). Отверткой с крестообразным наконечником демонтировать элементы облицовки.
  • Между рычагами ручного тормоза, переключения коробки передач расположена прямоугольная пластиковая заглушка. Используя отвертку с плоским жалом аккуратно поддеть, убрать деталь тоннельной крышки.
  • Удалить четыре самонарезающих шурупа крепления облицовки тоннеля, попарно, два справа, 2 слева.
  • С заднего края приподнять облицовочный короб, подать немного назад.
  • Отключить прикуриватель, органы управления стеклоподъемниками (если авто укомплектовано системой электрического подъема стекол) от бортовой электросети (пластиковые разъемы), маркировать.
  • Повернуть крышку набок, изнутри отсоединить крепление, удерживающее кожух рычага коробки переключения передач. Убрать крышку в сторону.
  • Гаечным ключом отвернуть гайку, крепящую металлический воздуховод на полу со стороны пассажира. Снять теплопровод.
  • Основание туннеля удерживают четыре гайки: две посередине, остальные в задней части. Вороток с головкой на 10 поможет устранить крепление. Изъять короб из авто.
  1. Демонтировать вещевой ящик.
  • Открутить само нарезные крепежи на кронштейнах петель отверткой.
  • Отключить провода подсветки, придерживая конструкцию снизу, убрать ящик.
  1. Извлечь монтажный блок.
  • Нажать кнопку защелки, легко откинуть блок предохранителей вниз.
  • Выкрутить само нарезной винт, удалить защелку.
  • Приподнять, перевернуть блок, отключить провода, вынуть наружу. Не забываем о маркировке.
  • Отсоединить дверцу отсека.
  1. Снятие торпеды.
  • В глубине открывшихся ниш видны саморезы, закрепляющие панель приборов. Удалить их отверткой с крестом на конце. С нижними боковыми винтами поступить аналогично.
  • Панель приборов прикручена к кронштейну контроллера двумя винтами. Удерживая головку от проворачивания отверткой, рожковым ключом на 8 открутить гайки.
  • Поддеть, вынуть решетки боковых сопл воздухообмена в салоне.
  • Две гайки выполняют верхнее крепление панели. Используя вороток с трещоткой, головку на 10 избавиться от крепежей.
  • Двумя руками снять конструкцию со шпилек, подать в салон.
  • Вооружиться маркировочным материалом, последовательно отъединить, пометить колодки.
  • Отцепить гидрокорректор фар.
  • Убрать приборную панель.
  • Подцепить инструментом, отделить воздуховод от распределителя воздуха.
  • Выполнить необходимые работы. Сборка происходит в обратном порядке. Пластиковые защелки требуют бережного обращения. Саморезы затягивать мягко. Резьбовые соединения смазать.

Будет полезно: Что лучше: нива шевроле или нива 2131?

Если у вас остались вопросы по снятию торпеды на ваз 2110, рекомендую ознакомиться с этим видео:

Почему не горит подсветка в приборной панели ВАЗ 2114

Панель важно содержать в исправном положении, чтобы водитель видел беспрепятственно показания всех индикаторов, которые на ней расположены. В случаи неисправности панели могут возникать аварийные ситуации, так как водитель не сможет проконтролировать состояние всех систем автотранспорта, в том числе автосигнальное оборудование, работу тормозной системы, не сможет учитывать обороты двигателя, определять скорость движения машины и т.д

Панель также показывает время, температуру, индицирует действие сигнальных и световых ламп. Вот почему нужно всегда контролировать исправность данного прибора.

Подсветка панели приборов ВАЗ 2114

Отключение подсветки приборной панели не сулит ничего хорошего ни водителю, ни автомобилю. Потому что вслед за этой неисправностью обычно следуют другие. Поэтому ремонтировать подсветку следует сразу.

Также следует понимать, что если лампочки на приборной панели погасли, то проблему нужно искать где-то в бортовой электросети. А значит, без мультиметра, паяльника и изоленты не обойтись. Вот основные причины отключения подсветки:

  • сгорел предохранитель;
  • перегорели лампочки (или светодиоды — в более поздних моделях ВАЗ 2114 панель подсвечивается ими);
  • повреждена проводка в бортовой электросети;
  • сгорела общая контактная плата приборной панели.

Рассмотрим эти моменты подробнее.

Сгоревший предохранитель

80% случаев отключения подсветки связано с перегоревшим предохранителем. Располагается он в предохранительном блоке, установленном под рулевой колонкой автомобиля. Обычно горит предохранитель, обозначенный в документации как F10.

Именно он отвечает за подсветку приборной панели, работу габаритных огней и освещение номерных знаков. На ранних моделях ВАЗ 2114 предохранитель F10 был коричневого или красного цвета.

На более поздних машинах начали ставить зелёные. Понять, что предохранитель сгорел, не составит труда. Достаточно просто его осмотреть. Корпус перегоревшего предохранителя может быть слегка почерневшим или оплавленным, а проводник внутри корпуса будет разорван. Неисправный предохранитель заменяется новым. Как правило, это решает проблему.

Перегоревшие лампочки

Лампочки в приборной панели работают далеко не в идеальных условиях. Они регулярно подвергаются тряске, скачкам напряжения в электросети автомобиля и температурным перепадам. Всё это существенно сокращает срок их службы. Особенно если это не светодиоды, а обыкновенные лампы накаливания, которыми комплектовались первые модели ВАЗ 2114. Лампочек в общей сложности 19 штук (но это число тоже варьируется в зависимости от года выпуска машины, и уточнять количество ламп следует в технической документации к автомобилю).

Ещё одной причиной перегорания лампочек является их неправильный монтаж. Чаще всего это наблюдается на ранних моделях ВАЗ 2114, где водители решают самостоятельно поменять морально устаревшие лампы накаливания на новые светодиоды, внеся некоторые изменения в электросхему. Без должной квалификации выполнить эту операцию не так-то просто. Вот как выглядит последовательность замены лампочек.

  1. Рулевая колонка опускается в нижнее положение, до упора. Над ней находится кожух приборной панели с четырьмя крепёжными винтами. Они выкручиваются крестовой отвёрткой.

Видео: меняем лампочки в приборной панели ВАЗ 2114

Повреждение проводки

Проблемы с электропроводкой — самый тяжёлый случай. Чтобы разобраться с этим самостоятельно, водителю необходимо иметь серьёзные познания в электротехнике. В частности, он должен уметь хорошо читать автомобильные электросхемы. Такими навыками могут похвастаться далеко не все автолюбители. Именно по этой причине поиск повреждённого участка бортовой электропроводки лучше доверить квалифицированному автоэлектрику.

Его действия сводятся к следующему: он определяет ключевые участки схемы и последовательно «прозванивает» их с помощью мультиметра до тех пор, пока не найдёт разорванный участок проводки. Выполнение этой работы может занять несколько минут или несколько часов — всё зависит от того, где именно произошёл обрыв цепи.

Самостоятельно снимаем торпедо с ВАЗ 2113, 2114 и 2115

Обычно снятие торпедо для автолюбителя не составляет труда. Но всё меняется, когда речь заходит об автомобилях ВАЗ. По какой-то причине конструкторы этих машин приложили максимум усилий для того, чтобы снятие приборной панели превратилось в чрезвычайно сложную задачу. Так можно ли снять торпедо самостоятельно? Можно. О том, как это сделать, сегодня и пойдёт речь. Что такое торпедо? Если коротко — это приборная панель. Слово «торпедо» пришло к нам с Запада и к настоящему моменту прочно вошло в обиход отечественных автолюбителей.

Приборная панель автомобиля ВАЗ 2115

Приборные панели на ВАЗ 2113, 2114 и 2115 практически одинаковы. Это сложные разборные конструкции из металла с пластиковыми вставками. Кроме того, в панелях этой линейки моделей ВАЗ инженеры активно использовали полимерную плёнку, которой обтянуто большинство органов управления.

Что входит в конструкцию?

Чтобы облегчить снятие всей торпедо или отдельных её элементов, нужно знать, из чего состоит конструкция. В автомобиле ВАЗ 2114 в приборную панель входит 11 основных элементов, которые изображены ниже:

Основа торпедо. В ней содержатся органы управления системами салона.

  1. Накладки. Эта деталь нужна для того, чтобы надежно крепить основу.
  2. Кронштейн.
  3. Элемент уплотнения – заглушка.
  4. Пепельница.
  5. Поперечина, всего их две. Под номером «6» изображена правая.
  6. Правый экран торпедо.
  7. Щиток, который закрывает доступ к проводке.
  8. Центральный кронштейн.
  9. Левый экран панели приборов.
  10. Левая поперечина.

В автомобилях ВАЗ можно улучшить внешний вид приборной панели. Для этого необходимо разгрузить торпедо от циферблатов. На замену обычно устанавливаются более стильные и современные информационные приборы. То же самое касается и подсветки, при желании можно самостоятельно обновить её и установить современные оригинальные светодиоды.

Демонтируя эти элементы поочередно, можно полностью разобрать торпедо. Ниже будет представлена подробная инструкция, с помощью которой автомобилист сможет полностью извлечь элементы приборной панели из автомобиля.

Как разобрать панель приборов на ВАЗ 2114

Прежде чем приступить к этому сложному процессу, водитель должен внимательно ознакомиться с конструкцией и устройством панели приборов на своей машине. В разобранном до винтиков состоянии она выглядит так:

Устройство приборной панели ВАЗ 2114

Панель приборов и ее принадлежности:

1 — торпеда ВАЗ 2114, или — панель приборов, то есть основная часть всей конструкции, к которой крепится приборный блок, бортовой компьютер, рычаги управления печкой, блоки клавишей и другие накладки и защелки;

2 — накладка на панель приборов, имеет декоративную функцию, в ней также устроены выходы воздуховодов для обдува лобового стекла;

5 — корпус пепельницы;

6 и 11 — правая и левая поперечины;

7 и 10 — правый и левый экраны консоли;

8 — щиток панели приборов;

9 — центральный кронштейн.

Если внимательно изучить эту схему, то становится понятным как снять панель на ВАЗ 2114. Определив для себя порядок, можно приступать к процессу.

воспользовавшись крестообразной отверткой необходимо отвернуть три самореза, удерживающих левый экран консоли. Для удобства при этой работе лучше пользоваться отверткой с короткими ручкой и жалом.

Левый экран консоли ВАЗ 2114

снимая экран, осторожно вывести нижний край накладки из кронштейна кузова.
правый экран консоли крепится пятью саморезами. С помощью крестообразной отвертки осторожно открутить все саморезы, придерживая накладку рукой.. Правый экран консоли ВАЗ 2114

Правый экран консоли ВАЗ 2114

снять экран не допуская его зацепления за жгуты проводки, которая за ним скрывается.

Отсоединить «массу» от аккумулятора, разъединив колодки.При наличии на автомобиле магнитолы отсоединить ее от основного пучка проводов, вытащив соединительную колодку. Если радиоприемника на автомобиле не установлено, то просто вытащить провода из панели, они должны быть закрыты заглушкой. Обязательно надо отключить прикуриватель и вытащить патрон с лампочкой подсветки пепельницы.

снять ручки с рычагов управления заслонками отопителя. Для облегчения процесса поддеть их плоской отверткой.

Снятие ручек и рычаго с приборной панели ВАЗ 2114

Несмотря на кажущуюся простоту этого пункта, на снятие ручек с рычагов можно потратить очень много времени. Для этого приводится наглядный пример как это надо делать на снятом агрегате.

На рычаге имеется специальный выступ, при установке ручки она отверстием сделанным под этот выступ входит в зацепление с рычагом. Для этого, при снятии ручки, необходимо плоской, тонкой отверткой поддеть и приподнять защелку на ручке освобождая ее от выступа.

Снятие ручки при помощи отвертки ВАЗ 2114

снять рукоятку электрического вентилятора отопителя просто потянув ее на себя.

Снятие рукоятки электрического вентилятора ВАЗ 2114

саморезы с крестообразной головкой, крепящие панель приборов к кронштейнам справа и слева, отвернуть отверткой.

Саморезы на кронштейнах приборной панели ВАЗ 2114

в окошке на панели приборов, где находится приборный блок имеется два самореза сверху и два снизу — под окошком. Надо вывернуть их, осводив накладку (2) и щиток (8).

Освобождение накладки и щитка ВАЗ 2114

вытащить заглушку и открутить саморез, находящийся за ней.

Саморез под заглушкой ВАЗ 2114

  • убрать два самореза снизу удерживающие накладку и снять ее.
  • пометив провода подходящие к выключателям, отсоединить их.

Отсоединение проводов от кнопок ВАЗ 2114

открутить болты с кронштейна руля.

Болты на кронштейне руля ВАЗ 2114

ключом на «8» открутить саморезы нижнего крепления кронштейна.

Нижнее крепление на кронштейне ВАЗ 2114

  • открутить саморез под отвертку и снять световод.
  • убрать крепеж блока управления отоплением и вытащить патроны с обратной стороны блока.

Патроны с обратной стороны блока ВАЗ 2114

  • снять декоративную вставку, убрав все внешние детали.
  • гайки открутить ключом на «21».
  • убрать подсветку гидрокорректора.
  • верхнее и нижнее крепления панели открутить, с левой стороны удалить крепление к поперечине.

Верхнее крепление с левой стороны панели ВАЗ 2114

теперь можно выполнить снятие торпеды ВАЗ 2114.

Снятие панели приборов ВАЗ 2114

установка производится в обратном порядке.

Для того, чтобы наглядно, в движении увидеть весь процесс, можно посмотреть видео как снять приборную панель на ВАЗ 2114.

Как разобрать приборную панель Ваз 2114

Прежде чем приступить к этому сложному процессу, водитель должен внимательно ознакомиться с конструкцией и устройством панели приборов на своей машине. В разобранном до винтиков состоянии она выглядит так:

Если внимательно изучить эту схему, то становится понятным как снять панель на ВАЗ 2114. Определив для себя порядок, можно приступать к процессу.

Воспользовавшись крестообразной отверткой необходимо отвернуть три самореза, удерживающих левый экран консоли

Для удобства при этой работе лучше пользоваться отверткой с короткими ручкой и жалом.
Снимая экран, осторожно вывести нижний край накладки из кронштейна кузова.
Правый экран консоли крепится пятью саморезами. С помощью крестообразной отвертки осторожно открутить все саморезы, придерживая накладку рукой.
Снять экран не допуская его зацепления за жгуты проводки, которая за ним скрывается.
Отсоединить «массу» от аккумулятора, разъединив колодки.При наличии на автомобиле магнитолы отсоединить ее от основного пучка проводов, вытащив соединительную колодку

Если радиоприемника на автомобиле не установлено, то просто вытащить провода из панели, они должны быть закрыты заглушкой. Обязательно надо отключить прикуриватель и вытащить патрон с лампочкой подсветки пепельницы.
Снять ручки с рычагов управления заслонками отопителя. Для облегчения процесса поддеть их плоской отверткой.
Несмотря на кажущуюся простоту этого пункта, на снятие ручек с рычагов можно потратить очень много времени. Для этого приводится наглядный пример как это надо делать на снятом агрегате.
Снять рукоятку электрического вентилятора отопителя просто потянув ее на себя.
Саморезы с крестообразной головкой, крепящие панель приборов к кронштейнам справа и слева, отвернуть отверткой
В окошке на панели приборов, где находится приборный блок имеется два самореза сверху и два снизу — под окошком. Надо вывернуть их, осводив накладку (2) и щиток (8).
Вытащить заглушку и открутить саморез, находящийся за ней
Убрать два самореза снизу удерживающие накладку и снять ее.
Пометив провода подходящие к выключателям, отсоединить их.
Открутить болты с кронштейна руля
Ключом на «8» открутить саморезы нижнего крепления кронштейна.
Открутить саморез под отвертку и снять световод.
Убрать крепеж блока управления отоплением и вытащить патроны с обратной стороны блока.
снять декоративную вставку, убрав все внешние детали.
Гайки открутить ключом на «21».
Убрать подсветку гидрокорректора.
Верхнее и нижнее крепления панели открутить, с левой стороны удалить крепление к поперечине.
Теперь можно выполнить снятие торпеды ВАЗ 2114.
Установка производится в обратном порядке.

Для того, чтобы наглядно, в движении увидеть весь процесс, можно посмотреть видео как снять приборную панель на ВАЗ 2114.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
