Как настроить авто усилитель

Усиление звучания по отдельным каналам

Рассмотрим, как настроить усилитель в машине для поканального усиления.— Crossover selector выберем позицию FLAT, при этом среднечастотные динамики воспроизводят весь диапазон.— Регулятором HI PASS выставляем 250Hz при включенном HP для высокочастотников.

Как видите, настройка автоусилителя дело не хитрое. Следует иметь в виду, что в продвинутых магнитолах, достаточно настроить Level для всех выше перечисленных примеров. Все остальное настраивается автоматически.

Как настроить усилитель ?

Мы не будем в этой статье решать глобальные проблемы с настройкой правильного звука, рисовать графики, но попытаемся настроить усилитель так, чтобы ничего не сгорело, и играло то, что нужно.

Начнем с того, что человека, установившего в свой автомобиль самостоятельно автоусилитель, трудно назвать новичком в автозвуке! Но так или иначе выбор сделан, усилитель установлен, подключен! Что делать дальше?

УСИЛИТЕЛЬ ДЛЯ САБВУФЕРА.

Перед первым включением все регуляторы возвращаем на исходную позицию — это либо» 0 «либо» min», переключатели выставляем на нужное значение. На рисунке типичный одноканальный басовый усилитель. Верхний переключатель » PHASE » нужен для согласования фазы сабвуфера с фронтальными динамиками, у него две позиции в этом усилителе, при включении динамик меняет фазу на 180 градусов. При отсутствии этой функции, можно просто поменять полярность на динамике.

Нижний переключатель нужен для выбора работы в мостовом режиме, когда вы подключаете сразу два усилителя, связь между усилителями осуществляется по шине и настройки фильтров производятся только на главном усилителе, который именуется «MASTER» . При использовании только одного усилителя проверьте этот переключатель, он должен быть в положении «мастер», если его переключить, ничего страшного не произойдёт, но звука вы не услышите.

Если вы используете двух-канальный усилитель, вероятнее всего, он может работать в полную полосу воспроизводимых частот, для выбора полосы используют еще один переключатель: HP -FULL- LP

HP F-срезается всё что ниже выбранной частоты

LPF- срезается всё, что выше — то, что доктор прописал для нашего сабика.

Если все подключения сделаны верно, можно подать напряжение и сделать первое включение. На вашем головном устройстве, установите минимальную громкость, при которой слышно шум из динамиков и можно понять, все ли работает, в том числе и сабвуфер .

Настройку производим на музыкальном материале, лучше подобрать из старенького, то, что знаем, как звучит. Громкость на Г/У выбираем так, чтобы фронтальные динамики не перегружались, это особенно слышно на быстрых треках. Устанавливаем значение » LEVEL» на усилителе так, чтобы сабвуфер стало слышно, при этом следим за ходом динамика. Проводить тестирование сабвуфера с открытым багажником не стоит, при правильном проектировании при открытии багажника ход должен увеличится и на больших мощностях может стать фатальным для самого динамика, поэтому не надо сразу делать максимальную громкость, нужно дать поиграть динамику какое-то время, чтоб саб размялся! Разминка саба вообще тема отдельная, от того, как это сделано, зависит, как долго динамик будет вас радовать.

Будем считать, что предварительная настройка по громкости сабвуфера произведена, проверяем настройки магнитолы, включаем уровень в среднее положение: у PIONEER — это саб в ноль, на ALPINE — +5. После чего необходимо задать частотный коридор, в котором будет играть сабвуфер. Для разных типов сабвуферного оформления частота в которой динамик будет работать, имеет большое значение. Самый распространенный тип сабвуферного оформления — Фазоинвертор ,реже Закрытый Ящик, еще реже ЧВ и Рупор.

Для: ЗЯ . 20- 73 Гц

Сразу предупреждаю, что это начальные значения , которые вы установите при первом включении, в дальнейшем можно выбрать другие значения, но по опыту, они не сильно будут отличаться от указанных.

Для ЗЯ имеет место быть мнение, что для этого оформления не нужен «сабсоник»(срез инфранизких частот), так оно и есть, но в последнее время музыка стала другой, и искусственные басы могут достигать инфранизких частот, при этом динамик воспроизводить звук не будет, но катушка будет получать по полной программе ,что приведет к её перегреву и выходу из строя. Так что он вам не помешает, если он есть, включите его!

Высота верхнего среза ЗЯ чуть выше ,чем у ФИ , это обусловлено возможностью согласовать этот саб с фронтом, на более высоком частотном уровне, до возможной локализации звука.

С чего начать настройку сабвуфера?

Настройка сабвуфера начинается с момента изготовления короба. Изменяя характеристики короба (объём, длину порта) можно добиться разного звучания. При этом нужно заранее знать, какие аудиофайлы будут преимущественно воспроизводиться в машине, а также какой усилитель будет подключаться к аудиосистеме. Когда сабвуфер уже поставляется в корпусе производителя, то гибкость настройки, конечно, ограничена, хотя при наличии необходимых знаний желаемого качества звука добиться вполне возможно.

Настройка LPF (lowpassfilter) фильтра

Для начала необходимо настроить низкочастотный фильтр (LPF). Каждый сабвуфер на сегодняшний день имеет встроенный LPF-фильтр. Фильтр позволяет выбрать порог, при котором он начинает блокировать высокие частоты, что позволяет естественно смешать сигнал сабвуфера с сигналом других динамиков.

Установка фильтра, как и настройка активного сабвуфера, состоит из множества экспериментов – определенной правильной «формулы» попросту не существует.

Сабвуфер предназначен для воспроизведения низких частот, петь он не умеет это задача динамиков. Благодаря фильтру низких LPF частот мы можем заставить сабвуфер играть тока басс. Вам нужно удостовериться в том, чтобы значение фильтра не был установлено слишком высоко, и сабвуфер не перекрывал вуферы ваших полно диапазонных динамиков. Это может привести к излишнему акценту на одном диапазоне частот (скажем, около 120 Гц) и нечеткости звучания акустической системы. С другой стороны, если вы установите фильтр слишком низко, т. к. в таком случае может быть слишком большая разница между сигналом сабвуфера и сигналом динамиков.

Для чего нужен Bassboost?

Многие усилители также включают переключатель Bassboost, которые может увеличить мощность сабвуфера за счет выставления определенной частоты. Некоторые автомобилисты используют переключатель, чтобы сделать звук более «насыщенным», хотя, как правило, его применяют для равномерного распределения басов. Если поставить переключатель на максимальное значение, то сабвуфер может сгореть, однако, выключать Bassboost, полностью также не стоит, т. к. в таком случае басов совсем может быть неслышно.

Настройка входной чувствительности (GAIN)

Некоторые автомобилисты не понимают, как правильно настроить входную чувствительность. Входная чувствительность показывает, какой сигнал можно подать на вход, чтобы получить номинальную мощность на выходе. Ее необходимо отрегулировать для нормализации напряжения входного сигнала.

Чтобы настроить «GAIN», понадобиться

цифровой вольтметр, который может измерять значения напряжения переменного тока;
тестовый CD или файл, на который записана синусоида с исходным уровнем 0 децибел (очень важно не использовать ослабленный испытательный сигнал);
инструкция к сабвуферу, в которой указано допустимое выходное напряжение.

Для начала необходимо отсоединить провода колонок от сабвуфера. Дальне нужно убедиться, что на головном устройстве выключены басы, эквалайзеры и другие параметры, чтобы получить чистый звук. Уровень входной чувствительности при этом должен быть минимальным.

Убедитесь, что цифровой вольтметр может считывать напряжение переменного тока и подключите его к разъемам для динамика на колонках (закрепить его можно с помощью отвертки). После этого придется поворачивать «крутилку» чувствительности до тех пор, пока вольтметр не покажет необходимое значение напряжения, что было указано в характеристиках.

Далее на сабвуфер необходимо подать записанный аудиофайл с синусоидой время от времени изменяя громкость аудиосистемы до появления помех. В случае появления помех громкость необходимо восстановить до прежнего значения. Точно таким же образом проходит настройка чувствительности. Для получения наиболее точных данных можно использовать осциллограф.

Акустическая фаза

Дело в том, что с помощью манипуляций с фазовым переключателем,можно добиться наивысшеговосприятиясредних и верхних басовво время прослушивания. Именно благодаря фазовращателю можно добиться всех басов, за которые вы заплатили.

Кроме того, фазовая настройка моноблокапомогает добиться именно фронтального звучания. Часто бывает так, что звучание распределено неравномерно по салону (музыку слышно только из багажника).

Тонкости настройки

После подключения, установленную систему необходимо грамотно настроить. Под настройкой подразумевается установка на усилителе частот среза для акустики и сабвуфера, установка входящей и исходящей чувствительности. А также настройка звукового процессора, если таковой имеется.

Представьте, что фильтры в усилителе лучше, чем в головном устройстве. И выставим все настройки на головном устройстве в 0.

  1. Фильтр для сабвуферного канала поставьте в «LPF». Частоту среза кроссовера ставьте от 50 до 70 Гц.
  2. Фильтр фронтального канала в положение «HPF». Частоту, также, в диапазон 50-70 Гц.
  3. Настройку чувствительности производите так: на усилителе выставляете настройку в «0», на головном устройстве увеличиваете громкость до максимального значения. Затем поворачивайте регулятор чувствительности на усилителе в сторону увеличения, до появления заметных искажений в звучании системы. Убавьте, и чувствительность настроена.

Важно!

Если бас локализован на сабвуфере, то его следует подключить в противофазе: поверните ручку регулировки фазы на 180 градусов. Если ее нет, поменяйте местами «+» и «-» в подключении сабвуфера.

Запустите все и слушайте. Если при запуске магнитолы слышны щелчки в сабвуфере, а в динамиках — треск, то проверьте проводку и, при необходимости, перепроложите.

Схема подключения усилителя

Подключение двухканального и четырёхканального усилителя

Данный раздел мы объединили, т. к. эти усилители имеют очень похожую схему подключения, даже можно сказать проще, четырёх канальный усилитель — это два двухканальных. Подключение двухканального усилителя мы рассматривать не будем, но если вы разберётесь как подключить четырёхканальный, то с подключением двухканального у вас не возникнет проблем. Большинство автолюбителей для своих инсталляций выбирают именно этот вариант, т. к. к данному усилителю можно подключить 4 колонки, или 2 колонки и сабвуфер. Давайте рассмотрим, подключение четырёх канального усилителя используя первый и второй варианты.

Подключение 4 канального усилителя к аккумулятору рекомендуется при помощи толстого кабеля. Как выбрать правильные силовые провода и подключить межблочные это всё мы разобрали выше. Подключения усилителя , как правило, указывается в инструкции от производителя. Когда производится подключение усилителя к акустике, то он работает в режиме стерео, в данном режиме такой тип усилителя может работать под нагрузкой от 4 до 2 ом. Ниже представлена схема подключения четырёхканального усилителя к колонкам.

Теперь разберём второй вариант, когда к четырёхканальному усилителю подключаются колонки и сабвуфер. В данном случае усилитель работает в режиме моно, он берёт напряжение сразу с двух каналов, поэтому старайтесь подбирать сабвуфер имеющий сопротивление 4 ома, это сбережёт усилитель от перегрева и ухода в защиту. Подключить сабвуфер не составит проблем, как правило производитель указывает на усилителе откуда брать плюс для подключения сабвуфера, а откуда минус. Взгляните на схему как осуществляется мостовое подключение 4 канального усилителя.

Подключение моноблока (Одноканального усилителя)

Одноканальные усилители используются лишь для одной цели – подключению к сабвуферу. Примечательной характеристикой усилителей такого плана является повышенная мощность. Моноблоки также способны работать с сопротивлением ниже 4 Ом, что называется низкоомной нагрузкой. Моноблоки относят к усилителям класса D,при этом в них есть специальный фильтр для обрезки частот.

Установка одноканального усилителя не потребует много сил, так как схемы его подключения весьма простые. Всего имеется два выхода – «плюс» и «минус», и если у динамика только одна катушка, то достаточно лишь подключить его к ней. Если речь идет о подключении двух динамиков, то они могут подключаться либо параллельным, либо последовательным способом. Конечно, необязательно ограничиваться только двумя динамиками, но перед тем как подключить усилитель и сабвуфер к магнитоле, справится ли последний с большим уровнем сопротивления.

Схема подключения пассивного сабвуфера к усилителю на 4 канала

Чтобы подключить данный тип динамика к 4-х канальному усилителю, придется использовать стандартную схему.

Схема подключения 4 канального усилителя и сабвуфера

Итак:

  • Сначала сабвуфер и остальные динамики подключаются к усилителю.
  • Потом усилитель соединяется с автомагнитолой.
  • Получив сигнал непосредственно от автомагнитолы, усилитель распределяет его. Часть сигнала посылается на саб, часть – на высокочастотники.

Усилитель 4 х канальный подключить сабвуфер

Схема подключения сабвуфера и 4 канального усилителя

Проводя кабели, надо следить за тем, чтобы плюсовой провод был чем-нибудь обязательно защищен, например, гофрой. В основном, подразумевается защита той части, которая находится в моторном отсеке, как можно ближе к АКБ.

Как правильно настроить автомобильный усилитель

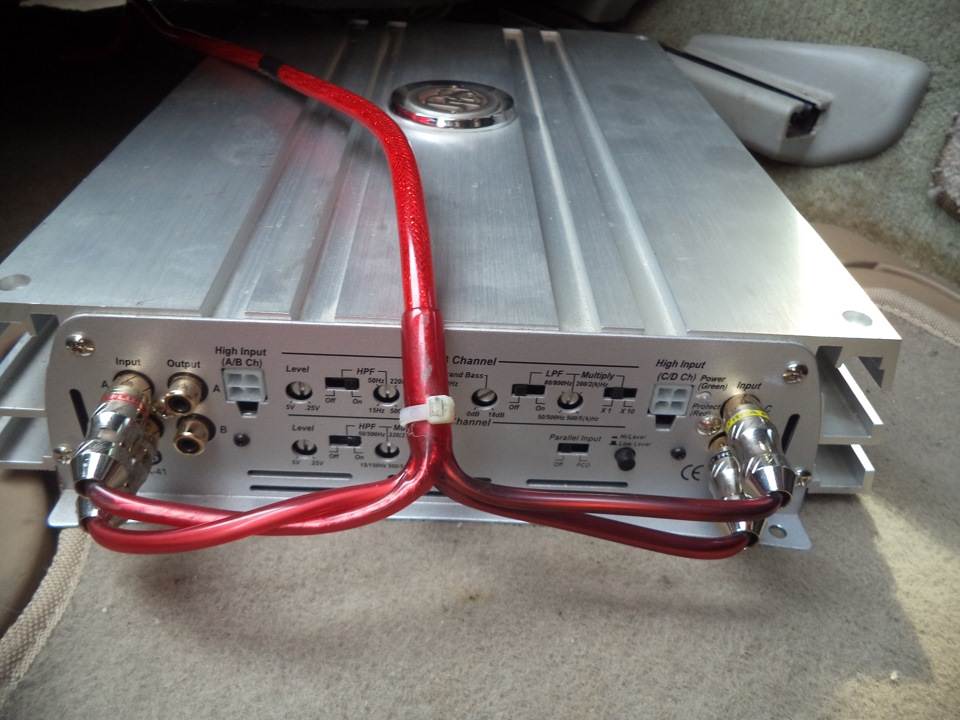

Перед тем как настроить усилитель звука подключенный в автомобиле или приспособленный для работы в домашних, с помощью отдельного блока питания, в качестве которого используется обычный блок питания от стационарного персонального компьютера, необходимо понимать что означает каждый регулятор и переключатель выведенный на панель управления усилителя. Перед тем как расшифровывать каждый элемент управления и настройки автомобильного звукоусиливающего устройства, нужно отметить, что в зависимости от модели, исполнения и производителя, количество этих инструментов для подстройки может быть изменено. Здесь представлены самые распространённые:

  1. Выбор чувствительности. От этого регулятора зависит выходная мощность, поэтом нельзя при первом запуске выкручивать его до максимума, делается это медленно внимательно слушая не перегружается ли акустика;
  2. Частотный фильтр, в котором присутствует один регулятор и два переключателя. Устанавливая селектор выбора фильтрации в положение фильтр высоких частот (ФВЧ) или низких частот (ФНЧ) можно настроить определённую обрезку нужной частоты. Цифры не обязательно должны быть такими как указано на рисунке, они тоже зависят от модели. Например, выкрутив потенциометр ФНЧ в режим 50 Гц на выход усилителя будет поступать частоты до 50 Гц. Даная настройка популярна среди любителей басов и при подключении к усилителю сабвуфера. Некоторые модели выпускаемые ранее имеют фиксированный регулятор изменения частоты выходного сигнала. Каждый любитель музыки сможет настроить свою акустику под свой слух и определённый тип музыкальных произведений. Переключив селектор выбора фильтрации в режим «Flat» произойдёт отключение функции.
  3. Сабсоник. Данная функция также полезна для любителей самых низких частот, то есть при подключении сабвуферов в фазоинверторном исполнении. Данная опция выполняется с помощью регулятора, или же переключателя фиксированной частоты отсекания.
  4. Басс Буст. Уникальная особенность усилителя увеличения громкости определённой частоты. Выполняется за счёт регулятора позволяющего установить усиливаемую частоту. Фиксированное усиление с помощью переключателя применяется крайне редко;
  5. Регулятор фазы. Необходим для согласования низкочастотного динамика (сабвуфера) и динамика установленного на передней панели или в дверях, то есть «фронтовика». За счёт этой опции выполняется процедура более точной настройки;
  6. Крутизна фильтров. Изменение этого потенциометра позволит изменять на сколько круто изменяется частотная характеристика сигнала в зависимости от амплитуды. То есть чем меньше крутизна тем быстрее происходит спадание частотного фильтра.

Проведение процедуры своими руками

  • Level – параметр отвечающий за мощность звука. Данный параметр настраивается в зависимости от максимальной мощности магнитолы, мощности колонок и самого усилителя. При выборе максимального значения владелец должен убедиться в безопасности подключения всей проводки и способности магнитолы ретранслировать такую мощность;
  • Bass Boost – параметр отвечающий за звучание басов в автомобиле. Настройка данной характеристики строго индивидуальна (кому-то нравится насыщенный мощный бас, иным же хватит и штатного звучания и важнее звук высоких частот). Исходное положение определено 0, соответственно при увеличении параметра бас становится насыщеннее, его звучание преобладает над всеми остальными. Максимальное значение зависит от конкретной модели усилителя и его возможностей. При комплектовании качественными колонками и установке максимального значения кроме баса владелец может больше ничего и не услышать;

На видео — как настроить усилитель под колонки в машине:

Для тех кто хочет понимать, как подключить сабвуфер в машине, стоит перейти по данной ссылке и прочесть содержание данной статьи.

Crossover Selector — переключатель фильтра LP-AP-HP. Каждое значение соответствует определенному параметру. При положении LP работу осуществляет фильтр нижних частот – фильтр, служащий для отсеивания частоты звука выше определенного параметра. В положении HP – соответственно отвечает за работу фильтра высоких частот, при котором звуковое сопровождение ниже определенных частот отсекается. Положение АР является нейтральным, при его включении фильтры прекращают работы. Эти компоненты нужны, прежде всего, для акустики оснащенной большим количеством элементов и имеющей высокую мощность на выходе. При настройке усилителя и обыкновенных динамиков работа фильтров будет малозаметна (при наличии четырех стандартных колонок); А вот как сделать хорошую акустику в машине, и как всё выполнить своими руками, очень подробно указано в данной статье.

На видео — что дает усилитель для колонок в авто:

https://youtube.com/watch?v=YazGcqT8DMg

Также будет интересно узнать о том, как происходит подключение активного сабвуфера, и можно ли выполнить все работы самостоятельно.

Также на панели усилителя есть два входа для подключения. Front – разъем отвечающий за подключение передних (фронтальных) каналов, Rear отвечает за подключение к задним динамикам (или сабвуферу).

  • https://doctorbass.ru/znaniya/nastroyka/kak-nastroit-usilitel-gain-lpf-hpf/
  • https://dinamikservis.ru/blog/usiliteli-zvuka/kak-nastroit-avtomobilnyy-usilitel/
  • http://new2tuning.ru/elektronika/audiosistemyi/kak-nastroit-usilitel-pod-kolonki-v-mashine.html

Типичные неисправности

Перед тем, как ремонтировать, устанавливать и настраивать УНЧ в свой автомобиль, необходимо разобраться в поломке. Рассмотреть все неисправности, которые можно встретить на практике, просто невозможно, поскольку их очень много. Основной задачей ремонта устройства для усиления звука считается восстановление сломавшегося компонента, поломка которого привела к неработоспособности всей платы.

В любой электротехнике, в том числе усилителях, может быть два типа неисправностей:

  • контакт присутствует там, где он не должен находиться;
  • в том месте, где должен быть контакт, он отсутствует.

Микроплата автомобильного УНЧ

Как правильно настроить усилитель в автомобиле

Фильтры

ФНЧ — отфильтровывает Низкие частоты.

ФВЧ — отфильтровывает Высокие частоты.

Скажем, установив регулятор ФНЧ на 50 гц, на динамик будут поступать частоты до 50Гц.

Внимание: на разных усилителях возможны варианты — или это будет селектор с выбором типа фильтров и одним регулятором, или же отдельные регуляторы для ФВЧ и ФНЧ. В некоторых усилителях возможно включение обоих фильтров, таким образом включив ФНЧ и ФВЧ мы можем получит полосовой фильтр

Например установив ФНЧ на 200 Гц а ФВЧ на 50 Гц, акустика будет воспроизводить сигнал в диапазоне от 50 до 200 Герц соответственно

В некоторых усилителях возможно включение обоих фильтров, таким образом включив ФНЧ и ФВЧ мы можем получит полосовой фильтр. Например установив ФНЧ на 200 Гц а ФВЧ на 50 Гц, акустика будет воспроизводить сигнал в диапазоне от 50 до 200 Герц соответственно.

У некоторых старых моделей усилителей встречаются фиксированные фильтры. Выбор фильтрации производиться селектором.

Сабсоник

По большей части необходим для сабвуферов (в фазоинверторном оформлении) Но его можно так же использовать и как ФВЧ.

Так же существуют сабсоники с фиксированной частотой фильтрации.

Басс Буст

Позволяет повысить громкость на определённой частоте.

Внимание: частота басс буста как правило фиксированная. Но на некоторых усилителях присутствует дополнительный регулятор позволяющий выбрать необходимую частоту

Так же существуют басс бусты с фиксированным усилением.

Регулятор фазы

Служит для согласования работы сабвуфера с фронтом. И в целом для его более точной настройки.

Также существуют фиксированные регуляторы фазы.

Крутизна фильтров

Селектор позволяет выбрать крутизну спада фильтров.

Если у вас компонентная или коаксиальная акустика 5.25″ ,6.5″, 6х9″ и других популярных размеров то настройка заключается в следующем:

Как правило, такая акустика не способна воспроизводить сверхнизкие частоты (для этого существует сабвуфер, поэтому выберите ФВЧ на той паре каналов где она подключена. Установите регулятор ФВЧ на 60-80 Гц. Далее выкрутите «Gain» на минимум. И выставите на головном устройстве почти максимальную громкость. Далее выкручивайте Gain до появления искажений.

Будьте аккуратны. Более тонкая настройка заключается в том чтобы найти компромисс между «громкостью» и «басовитостью» динамиков, при этом главным является отсутствие искажений в звучании. С помощью гейна и ФВЧ настройте тот звук, который вам больше нравится, попеременно регулируя усиление и частоту фильтрации.

Для сабвуферов и аналогичных им басовых динамиков всё аналогично, за исключнием того, что здесь мы используем ФНЧ, т. е. цель — не дать сабвуферу воспроизводить более высокие частоты. Обычно при настройке выбирают 50-80Гц. Если у вас ФИ корпус, то желательно воспользоваться сабсоником. Если есть регулятор фазы — не пожалейте времени, покрутите его, послушайте. Возможно, в каком либо положении сабвуфер станет играть громче и быстрее.

Смысл конечной настройки должен быть таков что: каждый динамик должен играть свой диапазон частот.

Если к примеру у вас сабвуфер и фронт, то, как правило, частоту ФВЧ для динамиков и частоту ФНЧ для сабвуфера устанавливают одинаковой. Т. е. скажем сабвуфер играет до 80 Гц, а фронт уже от тех же 80Гц.

Это как правило, но не всегда так. Помните что звук вы выстраиваете для себя.

Настраивайте так, как вам больше понравится.

Level — уровень — устанавливаешь входную чувствительность усилка.

Устанавливаешь 3/4 громкость на ГУ и потихонькуу прибавляешь Level до появления искажений и крутишь немного назат пока искажения не пропадут и так и оставляешь.

BassBoost — подьем басов — если хочется «погуще бас» но я бы не трогал.

HPF — фильтр ВЧ — устанавливает нижнюю границу диапазона ВЧ. Низкие частоты «срезает» — для «пищалок».

X-over — режим работы кроссовера — если усилитель питает сабвуфер — поставь LowPass. если широкополосные динамики то full, если вч твиттеры «пищалки» то HighPass.

LPF — фильтр НЧ — устанавливает верхнюю границу диапазона НЧ. Высокие частоты срезает — для сабвуфера.

Subsonic — фильтр инфранизких частот, то есть частот ниже 20Гц — мы их все равно не услышим и это создает паразитную нагрузку на динамики. Этот фильтр ее устраняет. установи на 20Гц для саба или 50Гц для широкополосных динамиков.

Другие переключатели не свойственны классическому усилителю — установи на LOW.

Источник

Из чего собрать?

Следует основательно подойти к выбору компонентов. Существует масса критериев выбора, кроме звучания тех или иных брендов. Обязательно учтите габариты в зависимости от предполагаемого расположения аудиосистемы. На всякий случай подбирайте детали, как минимум, с двумя парами линейных выходов. И смотрите на внешний вид: дизайн должен сочетаться с интерьером салона.

После того, как вы определитесь со звучанием, обратите внимание на место, куда собираетесь его поставить. Размеры и установочная глубина играют огромную роль при монтаже системы

Оптимальный выбор — двухкомпонетные динамики от известного бренда.

В последнее время достаточно популярными являются подиумы на двери. Правда, «начинку» двери и ее обшивку часто приходится долго подгонять под купленные компоненты.

Динамики — это не всё

Выбор сабвуфера определяется теми же критериями, что и акустика: диаметр, установочная глубина и особенность звучания. Поэтому советы, относящиеся к акустике подойдут и к сабвуферу.

Усилитель — обязательный элемент любой аудиосистемы. Ваш выбор должен пасть на именитую фирму. Такие, как правило, сделаны из более стойких материалов и качественных комплектующих, а также выдерживают повышенные нагрузки.

Красный или синий?

Не забудьте о проводах! Провода разделяются на три типа: акустические, межблочные и силовые. Силовые необходимы для соединения головного аппарата и усилителя и источником питания. Есть мнение, что чем дороже, тем лучше. В нашем случае, это верно только для проводов высшей ценовой категории. Неплохо показывают себя провода Daxx, Stinger, Belsis и Чернов.

Иногда в систему добавляется конденсатор, чтобы избавиться от просаживания басов, когда энергии от генератора и аккумулятора недостаточно. Такие ситуации могут вам встретиться, если вы, к примеру, собираетесь участвовать в соревнованиях по автозвуку. Учтите, что на мощность в 500Вт, достаточно 0,5Ф. Ориентируйтесь на модели с автоматикой, если не желаете заморачиваться с подключением. Если же вы делаете систему «для себя», конденсатор не нужен.

Как прозвонить усилитель звука мультиметром

Для того чтобы правильно и с большой долей вероятности найти вышедший из строя транзистор выходного каскада, тем самым проверить усилитель звука, лучше всего выпаивать каждый из этих полупроводниковых приборов. Однако, эта процедура весьма трудоёмкая и займёт много времени, поэтому выходные транзисторы проверяются непосредственно на монтажной плате, переключив его на измерение сопротивления или на прозвонку цепи. Если присоединяя к ножкам щёпы мултиметра сопротивление и в одну и в другую сторону будет одинаковым или очень низким, то это значит транзистор пробит и требует замены.

Прозвонить можно также и диоды, которые должны пропускать ток в одном направлении, то есть если дотронуться щупами омметра в одну сторону сопротивление должно быть низкое, то в другую сторону больше 100 кОм.

Не забывайте что перед тем как проверить усилитель звука на работоспособность мультиметром, а точнее омметром нужно отключить питание.

Можно прозвонить эмиттерную цепь выходного каскада, но для этого нужно знать распайку транзисторов, то есть где у него база, эмиттер и коллектор. Проверка усилителя звука заключается в том что одним щупом прикасаются к эмиттеру транзистора выходного каскада, а другим на клемму идущую на динамик. Прозвонка должна показывать нулевое сопротивление или близкое к нему значение. Понять как проверить усилитель звука мультиметром сможет и человек малознакомый с электроникой.

Разъемы в усилителе

Разъем +12V – на него подается питание от аккумулятора. Между АКБ и усилителем необходимо установить предохранитель.

REM – управляющий разъем, предназначен для создания соединения с магнитолой. Аппаратура через этот провод будет включаться, и выключаться вместе с магнитолой.

GBD – массовый разъем. Провод должен быть максимально коротким и толстым.

Линейные разъемы – предназначены для подключения колонок и сабвуфера. Сабвуфер можно подключать мостом в два линейных разъема: минус сабвуфера подключается в минус одного разъема, а плюс сабвуфера в плюс второго разъема. Оставшиеся «+» и «-» в разъемах соединяем между собой (необходимо прочитать инструкцию, так как данная операция требуется не для всех устройств).

RCA (тюльпаны) – для подключения головного устройства.

Замена масла в автоматической коробке передач: как выбрать. Подробнее здесь.

В чем причины большого расхода топлива? Разбираемся с нами.

Что понадобится

Перед началом монтажа требуется подготовить материалы:

  • изоляционная лента;
  • металлические трубки для соединения шнуров;
  • коммутационные детали для подключения к электрическим цепям автомобиля;
  • акустические и электрические шнуры с зажимами;
  • крепежные элементы для кронштейнов.

Перечень дополнительного оборудования, предполагаемого к установке, зависит от финансовых возможностей и предпочтений владельца

При этом важно помнить, что от характеристик усилителя зависит дальнейшая работа акустики. Например, если подключить саб к 2-канальному усилителю, то потребуется урезать частотный диапазон воспроизведения для 2 каналов

В этом случае рекомендуется установить 4-канальный блок, задействовав тыловые выходы для коммутации сабвуфера мостом.

Инструменты

Для установки оборудования и коммутации соединительных шнуров потребуются инструменты и материалы:

  • бокорезы для нарезки кабелей и удаления изоляции;
  • отвертки и гаечные ключи для демонтажа пластиковых обшивок;
  • соединительные хомуты;
  • тестовый прибор для проверки целостности цепей питания;
  • дополнительные клеммы и инструмент для установки наконечников.

Как выбрать сечение провода

Поскольку внешний усилитель потребляет ток до 40-50 А (зависит от модификации), то необходимо подобрать подходящий силовой кабель для подключения. Для расчета сечения потребуется выяснить значение номинальной мощности оборудования, которое указывается в инструкции по эксплуатации и на заводской этикетке. Суммарное энергопотребление равняется произведению мощности на число задействованных каналов. Например, при подаче на 1 громкоговоритель сигнала мощностью 50 Вт, суммарное потребление на 4 канала составит 200 Вт.

Затем требуется вычислить длину шнура, идущего до аккумуляторной батареи. На основе полученных цифр по таблице выбирается многожильный медный кабель с требуемым сечением. Рекомендуется брать провод с запасом 10-15%, что позволит безопасно подсоединить усилитель в машине. Использовать алюминиевые жгуты или элементы с омедненной поверхностью не рекомендуется.

Для соединения акустических компонентов применяются межблочные кабели, поставляемые совместно с изделиями. Для улучшения качества звука рекомендуется приобретение улучшенных шнуров, оборудованных качественными коммутационными элементами. Соединительные акустические кабели имеют стандартную конструкцию, отличаются только качеством используемых материалов.

Выбор предохранителя

Плавкий предохранитель обеспечивает защиту электропроводки автомобиля и усилителя от повреждений при коротких замыканиях или повышении силы тока при перегрузке. Элемент устанавливается в положительном соединительном проводе рядом с клеммой аккумулятора. Номинал вставки определяется на основе таблиц с учетом длины кабеля и площади сечения. Дополнительные плавкие вставки автомобильного типа (ножевые) расположены в корпусе усилительного узла.
