Как устроен газ-контроль на газовых плитах

Газ-контроль конфорок в газовой плите, что это такое?

1. Принцип действия
2. Поломки
3. по теме статьи

Однако у подобных плит есть один недостаток: газ имеет свойство воспламеняться и взрываться. Для повышения безопасности техники производители разработали функцию «газ-контроль».

Мы решили выяснить, что такое газ-контроль в газовой плите и как работает данная система.

Большинство современных моделей газовых плит и духовок имеют опцию газ-контроля

Поломки

Газ-контроль, как и любое другое устройство, со временем может выйти из строя. Отдельные части системы изнашиваются в процессе эксплуатации, что приводит к поломкам. Неисправность механизма определяется по следующим признакам:

• прекращение подачи газа на конфорку;
• подача газа при отсутствии пламени;
• периодическое отключение горелки в процессе приготовления пищи;
• увеличение времени розжига;
• другие сбои и нарушения в работе механизма.

Неисправная газовая плита – потенциально опасный предмет. При обнаружении проблем в работе техники стоит незамедлительно обратиться к мастеру

Одна из основных поломок – прекращение подачи газа на конфорку. Причиной такой неисправности нередко выступает износ термопары. Замена этой детали поможет решить проблему. Поскольку ремонт газовой плиты является сложным процессом и требует определенных навыков, его стоит доверять только специалистам.

Чтобы система контроля подачи газа работала исправно, необходимо регулярно очищать поверхность плиты от остатков пищи и других загрязнений

Если на розжиг плиты стало уходить больше времени, причиной может быть загрязненная термопара. Чтобы устранить неисправность, нужно снять варочную поверхность и прочистить нагревательный элемент.

Неисправности возникают не только из-за износа или загрязнения термопары, но и по другим причинам:

• износился электромагнитный клапан;
• термопара установлена выше пламени;
• ослабло соединение в системе контроля газа;
• заклинил газовый кран.

Если у вас нет опыта ремонта газового и электрооборудования, не стоит рисковать и разбирать прибор. Лучше вызвать мастера, который поможет наладить работу механизма.

Некоторые владельцы газовых плит прибегают к различным ухищрениям, чтобы уменьшить время розжига: к примеру, фиксируют рукоятку крана розжига в необходимом положении и искусственными путями создают механическое давление клапана на кран подачи газа. Иногда это дает свои результаты. Однако нужно понимать, что попытка самостоятельного ремонта газовой плиты может иметь нежелательный исход, причем вся ответственность за возможные последствия переходит с газообслуживающей организации на вас.

Обычно система контроля газа работает бесперебойно и обеспечивает вашу безопасность. На сегодняшний день практически все производители («Гефест», Gorenje, Siemens, Electrolux и др.) предлагают газовые плиты с названной функцией. Модели могут иметь «газ-контроль конфорок», «газ-контроль духовки» или обе функции одновременно. Различают также электрический и ручной розжиг.

Перед покупкой плиты проверяйте наличие опции контроля газа не только на варочной панели, но и в духовом шкафу, поскольку разные модели газовых плит имеют различное оснащение

Отдавайте предпочтение проверенным производителям и крупным торговым салонам, которые имеют лицензию на установку и обслуживание бытовой техники.

Газовые плиты . Выборка: с газ-контролем конфорок

Кухонная газовая плита незаменимый помощник на кухни

Кухонная газовая плита, несмотря на разнообразие электрических моделей, всегда востребована. Ею пользуются жители газифицированных домов в городе и за его пределами и ее ценят дачники. Газовая плита для дачи – настоящая находка, ведь подключить электрическую зачастую нет возможности, да и затраты на ее эксплуатацию несоизмеримо выше. Поэтому стационарная газовая плитка или недорогие и компактные портативные газовые плиты не теряют позиций даже под напором удобной и красивой стеклокерамики. Бытовые газовые плиты можно купить практически в любом магазине бытовой техники. Потребителю предлагается большой выбор плит с разными техническими характеристиками, дизайном, функциональностью. Если вы ищите самые дешевые газовые плиты в Москве, перед покупкой обязательно разберитесь, почему плита стоит дешево и сравните не только цену, но и конструктивные особенности, размеры, технологичность.

Современная кухонная газовая плита – это умная и безопасная техника. Даже довольно недорогие газовые плиты имеют полезные опции, которые помогут сделать использование плиты более удобным и комфортным. Например, полезной может оказаться система контроля газа, которая блокирует его подачу в случае, если горелка по какой-либо причине погаснет. Эту важную функцию имеют такие модели, как газовая плита Gorenje

Немаловажно, что газовая плита Gorenje имеет подобную защиту как для конфорок, так и для духовки

Обойтись без спичек поможет система самоподжига. Этой удобной функцией оснащены, к примеру, газовые плиты Bosch и многие другие. Газовые плиты Bosch могут иметь как газовую, так и электрическую духовку, газ-контроль и многие другие функции. Многим нашим покупателям мы рекомендуем купить газовую плиту этой марки, и все они остаются довольны покупкой!

Газовые плиты Indesit позволяют приготовить пищу не только качественно, но и быстро

Это немаловажное в наше время достоинство делает газовые плиты Индезит фаворитами многих хозяек! Признаемся, что у многих наших работников дома стоят именно газовые плиты Indesit. Считайте это нашей рекомендацией!

Принцип действия

Итак, газ-контроль конфорок: что это? Это надежная система, созданная для контроля подачи газа и предотвращения его утечки. Если по каким-либо причинам огонь на варочной поверхности потух, система перекрывает поступление топлива.

Чаще всего утечка газа происходит из-за попадания жидкости на горелку или случайного порыва воздуха (сквозняк в квартире)

Данный механизм устроен довольно просто. Каждая конфорка оснащена горелкой и датчиком пламени. Основные элементы датчика – термопара, клапан электромагнитного действия и провод.

Термопара – это две проволоки, изготовленные из разных металлов и сплавленные друг с другом определенным способом. Место сплавления проволок представляет собой круглый элемент, воспринимающий изменения температуры. При нагревании элемента до определенного уровня на другом конце термопары возникает электрический сигнал, который подается на электромагнитный клапан. Термопару устанавливают так, чтобы сплавленный конец (нагревательный элемент) всегда находился на границе пламени.

Схема устройства газ-контроля

Клапан электромагнитного действия, в свою очередь, отвечает за подачу топлива. Он соединен с термопарой и краном газового механизма конфорки. При наличии сигнала с термопары клапан давит на кран конфорки и держит его открытым. Если пламя погасло – нагревательный элемент термопары остывает, сигнал не вырабатывается, клапан перекрывает газовый кран и подача топлива приостанавливается.

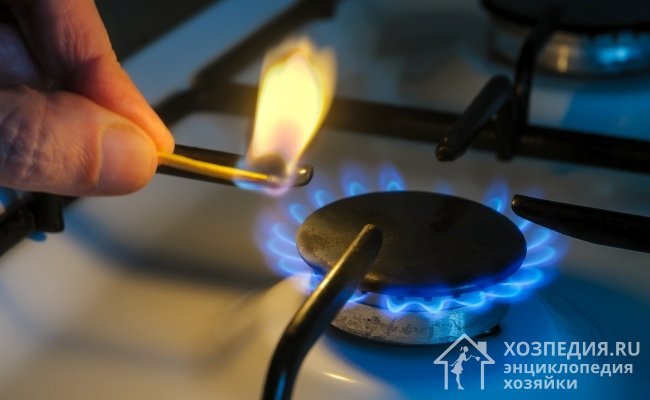

После срабатывания механизма контроля газа необходимо заново производить розжиг плиты. Для нагрева элемента термопары требуется время. В зависимости от модели плиты на процесс розжига может уходить от 1-5 до 10-20 секунд.

Время розжига может увеличиваться по мере эксплуатации плиты

Рейтинг лучших плит

GEFEST 6100-03 0001

Средняя стоимость 18,4 тыс. ₽, электрический поджиг и газ-контроль на конфорках и горелке духового шкафа, габариты 600х600х850 мм, масса 44,5 кг. Цвет коричневый, четыре конфорки — одна быстрый разогрев. Мощная духовка на 52 л и 3,1 кВт, гриль 1,9 кВт, вертел, двойная подсветка, терморегулятор. Производитель Республика Беларусь. Плюсы: автоматический розжиг, газ-контроль, мощный гриль. Приятный дизайн, удобное использование, качественные ручки у регуляторов, дисплей, пользователям особенно понравился выдвижной ящик для хранения посуды. Легко ухаживать. Gefest оправдывает вложенные деньги полностью. Минусы не выявлены.

Hansa FCGW53021

Средняя цена 22,6 тыс. рублей, рабочая часть покрыта нержавеющей сталью, четыре конфорки: 1х2,8; 2х1,8 и 1х1,0 кВт, защищены чугунной решеткой. Размеры 500х600х850 мм, вес 36 кг, духовка объемом 58 л, электрический гриль 2,0 кВт с вертелом, терморегулятор, подсветка. Год гарантии, производитель — компания Ханса, Польша. Стильный дизайн, рукоятки управления вращаются плавно, электрический розжиг срабатывает сразу после нажатия на ручку. Хорошее качество сборки и всех материалов. Духовка вместительная, работает отлично, гриль — просто чудо, все пропекается отлично. Замечаний нет.

Лада 14.120-03 WH

Средняя стоимость 5 907 ₽, компактные габариты 500х520х850 мм, масса 31 кг, четыре конфорки: 1х3,0; 2х1,9; 1х1,0 кВт. Духовка на 55 л, мощность основной горелки 2,56 кВт, гриль 1,5 кВт. Изделие работает от магистрального и сжиженного газа, но жиклеры приобретаются отдельно. Идеально подходит для пожилых людей, можно установить на даче или когда имеется собственный дом в сельской местности. Производитель Россия. Отличное соотношение цена-качество, компактность и простое управление, автоподжиг конфорок и горелки духовки, объема хватает для приготовления сразу нескольких деликатесов, хорошее освещение — всё видно через двойное стекло. Для любителей пропеченной птицы и шашлыков имеется гриль. Хорошо, что отечественный производитель выпускает недорогие, по сравнению с импортными аналогами, модели. Претензий не поступало.

GEFEST 5502-03 0044

Комбинированная модель со средней ценой в 22,5 тыс. рублей, варочная панель — закаленное стекло черного цвета, четыре конфорки стандартной мощности с электрическим розжигом. Размеры изделия 500х585х850 мм, вес 41,8 кг. Электрическая духовка на 52 л, гриль, вертел в комплекте, конвекция, традиционная очистка паром. Достоинства: автоматический розжиг, газ-контроль конфорок, отличное покрытие рабочей плиты, электрическая духовка и гриль, конвекция. Современный дизайн в классическом черном цвете отлично вписался в интерьер кухни. Удобно готовить и легко ухаживать. За время эксплуатации недостатков не обнаружили.

DARINA S4 GM441 101 W

Средняя стоимость 8 570 ₽, механическое управление, варочная поверхность из жаропрочной эмали белого цвета, решетка из эмалированной стали. Четыре конфорки: 2х1,9 и 2х2,3 кВт, габариты плиты 500х600х850 мм, вес 32 кг. Объем духовки 50 л, мощность горелки 2,6 кВт, газ-контроль, очистка паром. Работает от природного/сжиженного газа с давлением 2/3 тыс. Па. Производитель Россия. Хороший бюджетный вариант, небольшой вес, нормальные размеры для любой кухни, удобные переключатели, духовка печет отлично — ничего не подгорает. Двойное стекло большое, поэтому внутри всё видно отлично, нет нужды открывать дверцу во время приготовления. Нет ящика для посуды, хотя в описании он в наличии.

Gorenje GI 5321 XF

Средняя цена 29,8 тыс. рублей, поворотные переключатели, рабочая поверхность — нержавеющая сталь, общий цвет корпуса серебристый, дисплей, таймер, газ-контроль, автоматический розжиг на каждую конфорку и горелку духовки, встроенные часы. Габариты 500х600х850 мм, масса 43,2 кг, духовка с традиционной очисткой на 67 л. Производитель Словения. Плюсы: автоматический розжиг и система газ-контроль, электронный таймер на конфорки и духовку, поэтому можно готовить одновременно, термостат, телескопические направляющие — противень выдвигается наружу одновременно с открытием дверцы, что очень удобно. Минусов за время использования не обнаружено.

Как поменять термопару?

Проводить замену устройства должен лишь специалист, так как это очень опасно. Если крепление негерметично, то любая поломка прибора даст искру, из-за чего произойдет взрыв газовой плиты. Чтобы избежать пожара в своем доме, не проводите самостоятельно замену термопары, а попросите специалиста сделать это.

Для замены устройства вам необходимо будет купить новую термопару в специализированном магазине. При выборе этого устройства выбирайте только качественный прибор, который прослужит вам долгие годы. Прежде чем покупать новый прибор, проконсультируйтесь со специалистом, который посоветует именно тот датчик, который подойдет именно вашей газовой плите или колонке.

Замена датчика термопары на газовом котле немного сложнее. В газовом котле чаще всего используют термопару из хрома и алюминия либо же из хромеля и копеля, реже используется железо-константа. Все эти металлы рассчитаны на высокий температурный режим, такие датчики часто используют в промышленности литейного производства.

Система контроля газового котла имеет в составе электромагнитный клапан и термопару.

Чтобы провести замену устройства, нужно выполнить ряд последовательных шагов.

1. С помощью гаечного ключа открутить гайки, которыми закреплена термопара к электромагнитному клапану, после нужно достать один из концов термопары.
2. Осмотреть разъёмы. Если на них присутствуют различные загрязнения или окисления, их необходимо зачистить. Для этого понадобится мелкозернистая наждачная бумага.
3. Проверить с помощью мультиметра датчик термопары. Чтобы это сделать, приложите один из металлических концов устройства к мультиметру, а второй нагрейте с помощью зажигалки или горелки. Показатель мультиметра должен быть в пределах 50 мВ.
4. После этого, если показатель соответствует данным, нужно собрать его в той же последовательности. Если нет, то, скорее всего, его придется заменить.

Замена термопары в духовке кухонной газовой плиты осуществляется иначе. Сначала нужно снять крышку газовой плиты, она находится на противоположной стороне от той, где располагается ручка крана духовки.

Снимите колпачок, но перед этим очистите его с помощью наждачной бумаги. Если клемма снята, то колпачок свободно вращается. Когда вы увидите центральный клапан, проверьте его. Если он неисправный, его нужно заменить. Снимите клемму, потянув ее пальцами книзу. Снимите колпачок и перекройте вентиль на газовом стояке, теперь можно подключить горелку и проверить работу устройства.

После этого с помощью ключа отвинтите гайку и проведите диагностику. Проверьте отдельно клапан и термопару.

Газовая плита с функцией газ-контроля: назначение системы

Что такое электронный газ-контроль в газовой плите? Это защитное отключение для обеспечения безопасности. «Умная» автоматика мгновенно распознает любые ситуации — от «убежавшего» и залившего пламя супа или молока до неудачной попытки разжечь конфорку. Преждевременное отпускание рукоятки крана также останавливает подачу даже зажженного газа, что актуально при наличии в доме детей.

Система «газ-контроль» используется на конфорках стола и духовке газовой плиты, гарантируя владельцу спокойствие даже при возникновении непредвиденных ситуаций. Её наличие решает одновременно несколько задач:

• Автоматическое отключение подачи газа при затухании пламени. Вне зависимости от того, почему погас огонь.
• Отсутствие необходимости постоянно находиться на кухне. При непредвиденном затухании пламени время отключения подачи газа для кранов с «газ-контролем» на газовой плите «Дарина» составляет 90 и 60 секунд для горелок стола и духовки соответственно.
• Предотвращение взрывов и пожаров. Нет утечки газа — нет риска возникновения опасных ситуаций, материальных убытков и вреда здоровью окружающих.

Отключение газовой плиты на время ремонта

Бытовой газ и газовые приборы — это источник повышенной опасности. Неправильное обращение с ними может привести к пожару или даже взрыву. Газовое оборудование устанавливается в строго определенных проектом жилого помещения местах, их перемещение возможно лишь по согласованию с надзорными органами.

Отключенная газовая плита

На время ремонта на кухне или просто при передвижении мебели газовую плиту требуется отключить. При этом следует соблюдать эксплуатационные нормы и правила

Законодательство

Владельцы жилплощади и ответственные квартиросъемщики отвечают за правильную и безопасную установку, подключение, отключение и эксплуатацию газового оборудования согласно статье 210 Гражданского Кодекса РФ.

Подробно вопросы отключения газового оборудования освещены в Строительных Нормах и Правилах Газоснабжение 2.04.08-87. Если вы решили провести отключение своими силами, необходимо привлечь квалифицированных специалистов, аттестованных Газонадзором и имеющих сертификат.

Правила безопасности

Утечка бытового газа может привести к возникновению пожара. При смешивании газа с воздухом в определенных пропорциях образуется взрывоопасная смесь. Малейшей искры достаточно для того, чтобы произошел сильный взрыв, могущий привести к человеческим жертвам и к разрушению здания. Вдыхание бытового газа также может привести к сильному отравлению. Поэтому следует неукоснительно соблюдать следующие требования безопасного обращения с газовым оборудованием:

• Кухню полностью обесточить, исключить использование любых электроприборов с автономным питанием, включая смартфоны.
• Полностью отрыть окна.
• Перекрыть кран на подводящей трубе, отключить плиту от сети, вынув вилку.
• Подготовить заглушку. Возможно использование бутылочной пробки подходящего диаметра.
• Подготовить мыльный раствор в небольшой емкости.
• После отсоединения штуцера немедленно вставить заглушку.
• Проверить ее на герметичность, смазав мыльным раствором.
• При обнаружении свистящих звуков, пузырьков или запаха газа следует немедленно вызывать аварийную службу.

При подсоединении плиты после ремонта следует также проверить ВСЕ соединения.

Инструменты и оборудование

Арматура, шланги, прокладки для газовых плит обладают большим сроком службы, поэтому не стоит экономить на их качестве. Покупать их стоит только в хорошо известных специализированных магазинах. Покупка комплектующих неизвестного происхождения с рук может привести к аварии. Наилучшим качеством, безопасностью и сроком службы обладают бронзовые изделия, шланги должны быть из армированной резины с желтой полоской.

Газовый ключ

В качестве инструментов можно использовать переставные клещи, универсальный газовый ключ или специальные № 1 и № 2. При монтаже газовых плит, подключенных к электросети, используют специальную диэлектрическую вставку в трубопровод. Она исключает утечку тока по стальным трубам газовой магистрали. Для уплотнения соединений используют льняную паклю на краске, а также более современные материалы — ленту ФУМ или тефлоновую нить.

Ход работ

Прежде всего, следует закрыть кран на стояке. Далее:

• Гайку на кране зафиксировать ключом №2, накидную гайку отвода зажать ключом №1 и плавно провернуть.
• Мыльным раствором смазать отверстие патрубка, пузырей быть не должно.

Отключение газовой плиты

По возможности вентиль следует оставить старый, для установки нового крана лучше привлечь специалиста.

Отключение газовой плиты

Далее газовым ключом следует отвинтить гайку на гибкой подводке. Если плиту менять не будут, гайку оставляют. Далее необходимо отвинтить муфту на патрубке. За годы эксплуатации она может «прикипеть» к трубе, тогда ее срезают ножовкой или угловой шлифмашиной. Далее необходимо отодвинуть плиту от стены и обеспечить постоянное проветривание помещения.

Установка заглушки

На время работ подводящий патрубок от газовой магистрали потребуется надежно заглушить. Специальные заглушки с резиновой или пластиковой прокладкой можно купить в сантехническом магазине.

Заглушка подводящей трубы ½”

После установки заглушки ее герметичность проверяют мыльным раствором. При обнаружении пузырьков необходимо снять заглушку и уплотнить резьбу. Вентиль на время ремонтных работ обматывают куском пленки или нетканого материала. Это позволит избежать попадания в него пыли или краски.

Возможные неисправности, при которых не работает конфорка плиты

Мастера «РемБытТех» отремонтировали более 2500(!) газовых плит, у которых не зажигалась конфорка. По нашему опыту поломка связана либо с подачей газа, либо с неисправностью системы электроподжига. Наиболее частые неисправности собраны в таблицы. Эта информация поможет вам самостоятельно провести диагностику плиты и узнать примерную стоимость ремонта конфорки.

Поломки, связанные с подачей газа к горелке

Газ к конфорке не идёт или по каким-то причинам перекрывается системой газ-контроль.

Признаки	Поломка	Ремонт или замена
Конфорка газовой плиты загорается и сразу гаснет после отпускания ручки.	Неисправность в системе газ-контроля. Вышла из строя термопара с датчиком пламени или электромагнитный клапан. Из-за этого плита перекрывает газ, и пламя тухнет.	Необходима замена термопары, электромагнитного клапана или всей системы газ-контроля в сборе.
Датчик температуры газ-контроля плохо попадает в пламя. Такое происходит, если вы самостоятельно меняли термопару или чистили горелку конфорки и задели датчик.	Требуется регулировка датчика термопары газ-контроля.
Конфорка плохо горит, стала тухнуть при отпускании ручки или перестала зажигаться совсем.	Произошло засорение форсунки сопла горелки. Из-за загрязнения пищевыми остатками газ плохо поступает в конфорку через отверстие, как следствие – пламя слабое. Датчик газ-контроля не фиксирует нагрев и перекрывает подачу газа. При сильном засорении сопла конфорка может не зажигаться.	Нужно провести чистку или замену форсунки.
Ручка включения конфорки плохо проворачивается, конфорка не загорается.	Заклинило газовый кран, и ручку горелки не получается повернуть на максимум. Обычно проблема возникает из-за попадания мелких частиц (сор, нагар) в механизм крана или высыхания смазки.	Требуется разборка газового крана, прочистка и смазка. В исключительных случаях выполняется его замена.
Все горелки плиты не загораются или зажигаются, но горят плохо и гаснут.	Переход на газ более низкого давления. Например, при переходе на газ из баллонов.	Необходимо заменить форсунки горелок на другие, рассчитанные на более низкое давление (у них более широкое соплом жиклёра).

Неисправности, связанные с отсутствием элекроподжига у конфорки

При неполадках автоподжига, горелка будет загораться от спички, но не включаться в автоматическом режиме.

Признаки	Поломка	Ремонт или замена
Конфорка газовой плиты плохо зажигается автоподжигом или не поджигается вовсе. Если зажечь спичкой, то все работает штатно. Искра электроподжига на неработающей горелке слабая, бьёт в сторону или отсутствует совсем.	Неисправность свечи электроподжига (разрядника). Мастера «РемБытТех» сталкивались с четырьмя видами неполадок свечи горелки: засорением жиром и продуктами горения – в этому случае искра слабая; окислением стального стержня свечи из-за попадания влаги – также искра еле заметна и плохо зажигает газ; повреждением керамической изоляции свечи, когда искра нормальная, но бьёт в сторону; повреждением шнура питания свечи или пробиванием его изоляции на массу (шнур залило чем-то из еды, он прилип к корпусу плиты и его пробивает через эту грязь и изоляцию на корпус) – в таком случае искры на горелке совсем не будет.	Требуется проверить свечу: если она целая и только загрязнилась или окислилась – мастер очищает свечу; если провод питания свечи прилип к корпусу и пробивает на массу – мастер очищает его от грязи, обычно этого бывает достаточно; в остальных случаях (повреждения изоляции свечи или проводки к ней) производится полная замена свечи со шнуром питания в сборе.
Ни одна из конфорок плиты или панели не работает. Искры нет на всех горелках или она слабая и с желтым окрасом.	Поломка блока автоподжига, отвечающего за генерацию искры.	Нужно заменить блока электроподжига.
При включении горелки нет искры, но при поджиге спичкой конфорка загорается.	Неисправность кнопки поджига. Кнопка выходит из строя из-за окисления контактов (при попадании в них влаги, мелкого мусора) или механического повреждения.	В случае, если контакты кнопки окислились – их зачищают. При механических повреждениях производится замена кнопки.
Искры нет на всех конфорках, но с помощью спички газовая плита или панель зажигается нормально.	Обрыв проводки к блоку электроподжига. Характерен для частных домов, где проводку перегрызают грызуны-вредители (мыши, крысы).	Требуется восстановление проводки.
