Самодельная стремянка из профиля
Конструктивно этот вид стремянок очень похож на те экземпляры, которые сегодня можно встретить практически в любом хозяйственном магазине. Единственное отличие – изготовлена она не из алюминия, а из профильной трубы. Данный материал очень хорош тем, что благодаря своему сечению, меньше подвержен изгибам, довольно легкий (если сравнить с деревом), плюс приобрести несложно, благо в продаже есть широкий выбор абсолютно любых размеров.

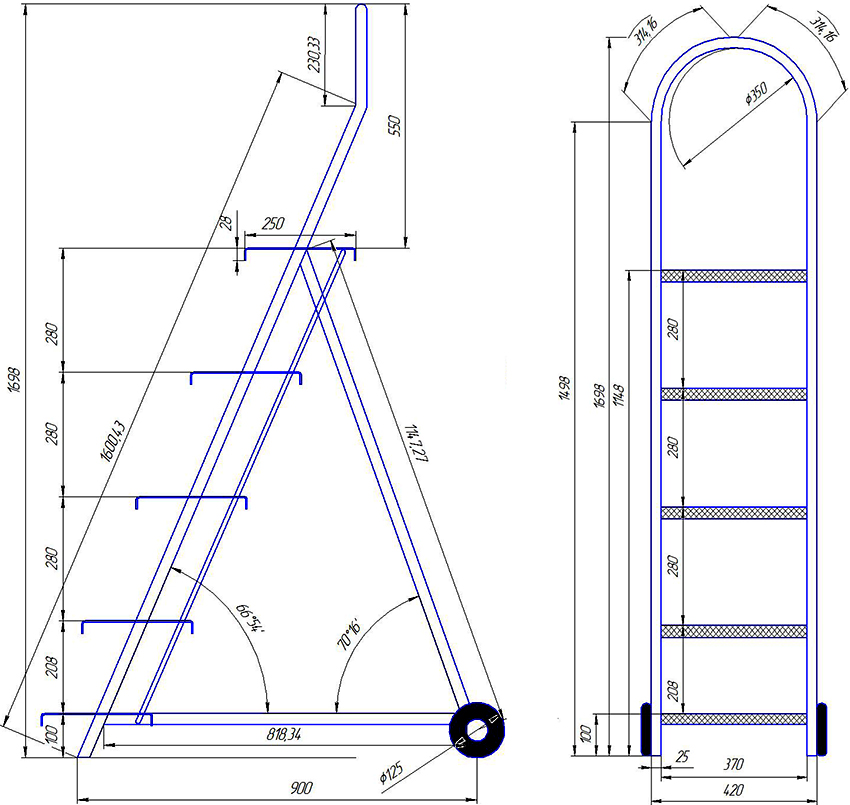

Стремянка из алюминия
Лестницу можно использовать как в доме при проведении косметического ремонта, так и на даче, во время сбора урожая. Если посмотреть на фото стремянки из профиля, изготовленной своими руками, и на «магазинную», то можно увидеть одно существенное отличие – на второй имеется множество ребер жесткости. Это все для того, чтобы усилить лестницу, потому как алюминий сам по себе легкий и мягкий металл. На профиле хоть и нет таких ребер, прочность не страдает, так как труба тяжелее и не так подвержена деформации.
Инструменты, необходимые для изготовления стремянки своими руками
Здесь понадобится немного мастерства и умения, так как придется пользоваться:
- электросваркой;
- болгаркой;
- дрелью;
- обычными инструментами вроде рулетки, маркера и уголка.
Перед началом работы запаситесь электродами и дисками по металлу для болгарки, потому что при изготовлении и монтаже стремянки придется много резать материала. Также необходимо подумать о своей безопасности: надеть при резке специальные очки, ведь мелкой металлической стружки будет достаточно; используйте маску при работе со сваркой, так как можно серьезно повредить зрение.
Изготавливаем лестницу своими руками
Для начала подумайте, какой длины вам нужна стремянка; набросайте примерный чертеж или, правильнее сказать, эскиз; не повредит, если найдете и просмотрите фото с каждым этапом изготовления или даже видео, на котором подробно все показано. Материал, который нужно приготовить сразу, – профиль подходящего сечения. В зависимости от того, какая вам нужна высота стремянки, вы отрезаете два равных куска трубы.
Ржавчину нужно сразу удалить, чтобы облегчить себе дальнейшую работу. Для этого лучше всего использовать дрель или болгарку с насадкой в виде металлической щетки. Закрепляем трубу и зачищаем ее до металлического блеска. Далее приступаем к нарезке из такого же профиля ступенек. С них также сначала удалите ржавчину. Проще всего нарезать ступени из профиля одинаковой длины. Примеряем ступени (лучше всего это делать на ровном полу или верстаке). В случае необходимости подгоняем размеры.
Когда все готово, прихватываем ступеньки будущей стремянки при помощи сварки к основе, проверяем на неровности, если таковых нет, соединяем окончательно.
Теперь снизу навариваем «пятачки», а сверху закрываем отверстия в трубах. Половина дела сделана. Берем профильную трубу (можно меньшего сечения), отрезаем два куска длиной, равной получившейся лестнице. На расстоянии 0,25-0,3 метров снизу и сверху этих заготовок привариваем перекладины. Длина их должна быть равна длине ступенек лестницы. Соединяем с помощью сварки две половинки подходящими навесами. Примерно в середине стремянки нужно просверлить отверстия с обеих сторон в профильной трубе и с помощью болтов прикрутить какой-нибудь ремень, который не даст вашей металлической лестнице разложиться.
Лучше или хуже аналогов?
Конечно, стоит провести и финишные работы – грунтовку и покраску. Но даже в таком виде металлическая стремянка вполне пригодна к использованию, только вот высокая влажность вскоре даст о себе знать. Этот вариант изготовления самый быстрый, но если уделить больше внимания, сил, терпения и времени, то можно изготовить такую конструкцию, которая будет в разы лучше магазинных аналогов.
Оставьте свой комментарий:
Гостевая книга:
Статья ни о чём, много воды, мало конкретики. Тот, кто умеет работать болгаркой и сваркой, в ней не нуждается. А офисный планктон пойдет и купит стремянку в леруамерлене или оби.
Сделай сам лестницу-стремянку: составляем чертеж
Прежде чем, покупать необходимые материалы и приступать к сборке стремянки, нужно правильно составить чертеж. Этот этап даже более важен, чем сам процесс изготовления лестницы. Ведь именно от точности и правильности проекта зависит то, насколько удобным получится ваше изделие.
Размеры лестницы зависят от того, для каких целей вы собираетесь ее использовать. Так, если самодельная стремянка нужна вам для сбора фруктов или беления потолка, то она должна быть высокой, а вот для того, чтобы прикрутить лампочку или снять с полки книгу хватит конструкции небольшого размера.
Какие параметры нужно определить, чтобы составить чертеж:
- Высота стремянки – это первый параметр, с которым вам необходимо определиться. Здесь все зависит от назначения данного изделия. Для стремянок, которые будут использоваться в помещении или в саду, оптимальной считается высота в пределах 150-170 см. Дело в том, что со стремянки такого размера вы спокойно сможете дотянуться до потолка, даже не залезая на последнюю ступеньку, этой высоты хватит и для комфортной обрезки плодовых деревьев. Стремянки большего размера неудобно переносить и ставить.
- Ширина ступеней тоже имеет большое значение. Человеку должно быть легко подниматься и спускаться по лестнице, поэтому так важен этот параметр. К тому же стремянка нужна не для передвижения, а для работы на ней. Поэтому идеальной шириной ступеней можно считать размер от 30 до 45 см.
- Количество ступеней на стремянке определяется вашим желанием. Однако не забывайте, что по конструкции должно быть легко перемещаться, поэтому разлет между ступенями не должен превышать 25 см. Количество ступеней может варьироваться в зависимости высоты стремянки и ширины раздвижения ее ножек.
- Длина всех ступенек на одной стремянки разная. Так как, такая конструкция имеет форму усеченной пирамиды, последняя нижняя ступенька всегда будет выше верхней. Например, нижняя ступенька может быть равна 54 см, а верхняя 34, все ступеньки расположенные между ними будут уменьшаться снизу вверх.
Определившись с размерами стремянки нужно лишь составить ее чертеж. Немного попрактиковавшись, вы без труда сможете самостоятельно справиться с этой задачей.
Видео изготовления стула-стремянки своими руками
Хорошая тема термопанели! Быстро тепло и надежно! Есть еще термопанели из керамобетона делали офис просто круть.
Построил дом из газобетона и собираюсь обшить его снаружи термопанелями. Кто уже их монтировал? Как результаты? Или может проще и дешевле сделать мокрый фасад, хотя он не.
Спасибо за подробную инструкцию! У меня на даче как раз валяется стиральная машинка старая. Надо будет использовать моторчик от нее для создания наждачного станка. Единст.
Этот стиль очень напомнил мне фильм Великий Гэтсби, в котором интерьеры домов и квартир в 1930х годах были оформлены очень роскошно и помпезно. Конечно, это была прерогат.
Как сделать стул-стремянку на косоурах
Внутри дома или квартиры обычно используются небольшие складные лестнички. Стандартная габаритная стремянка в том случае, если потолки в помещениях невысокие, может оказаться не слишком удобной.
Собирается стул-лестница своими руками немного не так, как обычная стремянка. Поскольку размеры он имеет небольшие, делать его складным совершенно необязательно. По сути, такая стремяночка на косоурах представляет собой обычную небольшую лесенку с тремя ступеньками.
Собственно сборка стула производится следующим образом:
- Из двух досок вырезаются стенки-косоуры. Их ширину следует подобрать таким образом, чтобы глубина ступени составляла хотя бы 18–19 см. То есть понадобится доска шириной не менее 54 см. В этом случае стул-стремянка получится безопасными.
- Далее, на косоуры крепятся две ступеньки из досок. Длина их может быть любой (к примеру, 50 см).
- Такая же доска прибивается на верхние торцы косоуров-стенок.
- Сзади стенки стула-стремянки нужно соединить перемычкой.
В результате должна получиться примерно такая же конструкция, как на рисунке. Для того чтобы сделать стул эстетичнее и продлить срок его службы, доски можно покрыть лаком или специальным маслом для дерева.
Как правильно сделать стремянку своими руками
Почему мы уделили внимание шагу стремянки лестницы и расположению верхней ступени? Делая деревянную лестницу стремянку своими руками, вы должны учесть несколько особенностей ее проектирования и последующего использования
- Ограничение по высоте. Простой расчет приложения сил по правилу треугольника показывает, что, если вы заберетесь на площадку выше 170 см, то сумма вашего роста и высоты станет критической для устойчивости величиной. Подняв руки, чтобы работать, вы потеряете равновесие.
- Запас высоты стремянки до верхней точки (200 — 210 см) позволяет создать опору для голеней и рук. Если к тетивам прикрепить дополнительную рамку из легкого металла, то вы сможете держаться за нее или контролировать равновесие коленями.
- Изготовление стремянок по правилам и чертежам учитывает возможность дотянуться до стены. При шаге лестницы стремянки более 70 см, вам придется наклоняться вперед, вытягивая руки — это приведет к потере равновесия.
- Для работ у стены лучше подготовить стремянку тумбу или стремянку на косоурах. Ее можно сделать немного шире лестницы, чтобы перемещаться по широкой площадке и не терять равновесия.
Подготовка материалов и комплектующих для изготовления деревянной стремянки своими руками
Подготовка материалов для сборки стремянки из дерева своими руками включает выбор и предварительную обработку древесины.
- Влажность дерева не должна превышать 12 — 1 5 %, в противном случае ваша лестница стремянка станет деформироваться, потеряет устойчивость. Стремянки на косоурах из влажной древесины при перепаде влажности будут раскачиваться.
- Дерево должно быть отшлифовано, особенно брус, идущий на тетиву и ступени. Нельзя закруглять края перекладин, снимать с них фаску, чтобы нога не скользила. Нельзя покрывать перекладины гладкими лаками и красками.
- На нижних концах тетивы и основания лестницы стремянки должны быть установлены резиновые башмаки. Нельзя использовать полимеры и скользкие твердые изделия!
- Стремянка своими руками должна быть сделана с запасом прочности и надежности. Для этого применяются диагональные распоры в задней части. Если вы хотите сделать лестницу стремянку для работы в полный рост, пристройте к верхней ступени площадку из дерева, которая должна опираться на перекладину со стороны упора. Площадка должна лежать строго горизонтально и не соскальзывать вперед и назад — для этого снизу делаются ограничители из бруска.
- Соединения тетивы, косоуров и перекладин делаются в паз с отступлением от края не менее 10 мм. Крепление на столярный клей можно усилить продольной шпилькой или подвижной распоркой.
- При сборке стремянки своими руками не используйте древесину с сучками, она ломкая, под нагрузкой тетива или перекладина сломается. Допускаются сучки только в косоурах толщиной не менее 30 мм.
Для обеспечения безопасности и долговечности использования мы рекомендуем использовать готовые стремянки от завода ДИРС.
Представленные здесь чертежи для сборки стремянки своими руками — оптимальные проверенные решения. Но вы можете выбрать свои варианты размеров, поэтому размеры отдельных деталей, особенно длина перекладин, тетивы, высота косоуров могут меняться. Использовать брус меньшей толщины нельзя! — конструкция окажется непрочной и неустойчивой. Не забудьте перед сборкой обработать дерево морилкой, чтобы оно прослужило дольше, не гнило и не впитывало влагу.
Изготовление своими руками стремянки из дерева: подробное руководство
Говоря о том, как сделать стремянку своими руками из дерева, следует заметить, что прежде всего потребуется создать чертежи будущего изделия. Необходимо четко представить, как именно будет выглядеть конструкция, определить ее конфигурацию и базовые параметры. В процессе работы над рисунками также нужно продумать тип крепежа и сформировать перечень материалов, которые понадобятся для конструирования лестницы.
Сделать своими руками стремянку из металла – довольно трудная задача. Для этого понадобится множество специальных инструментов, а также необходимы навыки работы с металлическими изделиями. Именно поэтому деревянные конструкции пользуются огромной популярностью.
Для тетивы деревянных стремянок для дома зачастую применяют брусья размером приблизительно 5х5 см, а для ступенек – доску шириной до 4 см. Предстоит осуществить разметку и отрезать тетивы-балки нужной длины. Они непременно должны быть выдержаны в соответствии с высотой конструкции. Для того чтобы обеспечить устойчивость лестницы, нижние торцы балок следует срезать приблизительно под углом 30°.
Чертеж деревянной стремянки на пять ступеней
После того как были отрезаны балки необходимых размеров, можно начинать процесс изготовления ступенек. Длина нижней ступени должна быть приблизительно 65 см, верхней – не больше 35 см. Выполнять корректировку размеров придется уже в процессе конструирования стремянки. После подготовки ступеней нужного размера их рекомендуется пронумеровать с обратной стороны, чтобы избежать путаницы.
Если конструкция изделия предусматривает дополнительную площадку, ее следует изготовить из такого же материала, что и ступени. Вторую часть стремянки, которая является опорной, собирают по такому же принципу. Единственным отличием считается то, что ступени с целью усиления прочности заменяют перекладинами, которые прибиваются в поперечном направлении либо по диагонали.
Ключевые моменты самой интересной части процесса изготовления
Создавая деревянную стремянку своими руками, для достижения надежного соединения всех элементов применяют болты, для придания подвижности частям изделия – специальные шарниры, а для фиксации положения – ограничители либо распорные механизмы, которые предотвращают скольжение ножек по поверхности.
Необходимо подготовить все детали стремянки и тщательно отшлифовать
Как сделать стремянку самостоятельно? Процесс монтажа следует начинать с соединения перекладин и тетивы. Для этого в торцах, в точках крепления ступеней, путем вкручивания располагают саморезы. Требуется обработать все стыки столярным клеем. Ступени должны находиться параллельно по отношению к полу в то время, когда лестница находится в разложенном состоянии. Если конструкция оборудуется площадкой, необходимо осуществить монтаж дополнительной опоры.
Подвижные элементы стремянки подлежат соединению посредством шарниров. При этом нужно позаботиться о наличии ограничителя хода, который следует закрепить на торцевых частях. Данный элемент является залогом устойчивости и надежности изделия.
Если крепление ступеней складной лестницы-стремянки происходит посредством клея, для повышения степени прочности конструкции тетивы стягивают с помощью металлических прутьев. Их размещают под ступеньками: под первой, в середине, а также под ступенью, располагающейся вверху. Прутья способствуют приданию прочности лестнице.
Для того чтобы уберечь стремянку от процесса гниения, на деревянные детали следует нанести антисептическое средство, которое образовывает пленку с водоотталкивающим эффектом. Кроме того, можно покрыть изделие лаковым составом, не касаясь при этом металлических элементов конструкции.
Соединять детали будущей стремянки рекомендуется посредством саморезов и шуруповерта
Следуя вышеуказанным рекомендациям, можно без труда создать своими руками лестницу-стремянку. Соблюдение пошаговой инструкции является залогом успеха.

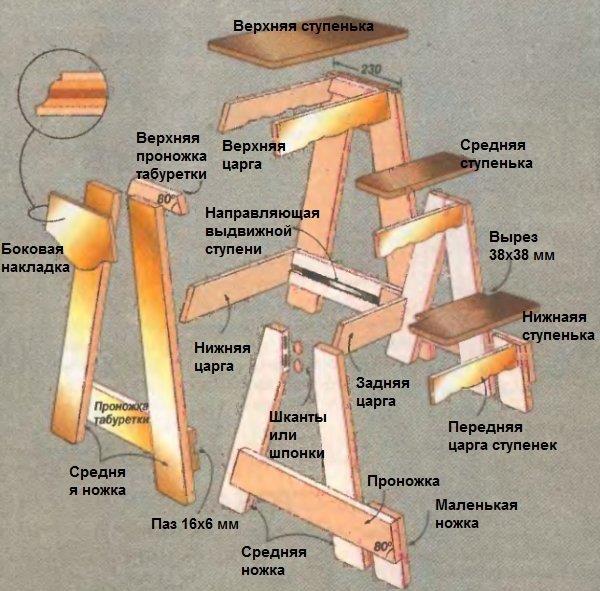

Раскладной стул-стремянка своими руками
Складывающаяся модель изготавливается несколько сложнее, чем предыдущий вариант, но при этом имеет более изысканный вид и при необходимости может трансформироваться в обычный стул.
Фигурные элементы вырезаются по лекалам. Кромки обрабатываются с помощью наждачной бумаги. Подвижная часть соединяется с неподвижной при помощи рояльных петель. Имея определенные навыки и терпение, Вы сможете сделать своими руками подобную конструкцию.
Еще одной альтернативой может стать конструкция, состоящая из табурета и подвижного модуля, который в сложенном положении спрятан под сиденьем. Модуль состоит из двух ступеней и выдвигается с помощью направляющих, по тому же принципу, что и выдвижные ящики. Детали данной лестницы показаны на рисунке 10.
Стул-лестница состоит из следующих элементов:
- 4 ножки 10×72,5 см;
- 2 верхние проножки 3,8×18 см;
- 2 нижние проножки 10×42 см;
- 2 верхние царги 12,5×34,5 см;
- 1 нижняя царга 10,5×34,5 см;
- верхняя ступенька 27×25 см.
Все детали имеют толщину 19 мм. Для изготовления боковых накладок понадобится 2 листа фанеры толщиной 3 мм с размерами 17×25 см.
Выдвижной модуль состоит из следующих элементов:
- 2 средние ножки шириной в 10 см и длиной в 47 см и две малые ножки шириной в 10 см и длиной в 21,5 см;
- 2 проножки ступеней шириной в 10 см и длиной в 40 см;
- 2 передние царги ступеней шириной в 9 см и длиной в 22 см;
- 1 задняя царга ступенек шириной в 10,5 см и длиной в 30 см;
- 2 ступени шириной в 18 см и длиной в 29,8 см.
Все детали имеют толщину 19 мм.
Для изготовления стул-лестницы также понадобятся:
- направляющие — 2 комплекта, каждая длиной по 31 см;
- крепежные детали: шпонки, шканты, шурупы;
- наждачная бумага;
- клей, шпатлевка, краска или мебельный лак.
Необходимо запастись и инструментами: ножовкой, лобзиком, рубанком, дрелью, шлифовальной машинкой и струбцинами.
Сначала из предварительно отшлифованных заготовок шириной 10 см выпиливаются ножки, как показано на чертеже ниже.
Затем вырезаются проножки и фанерные накладки.
Далее, в зависимости от выбранного типа креплении, необходимо выбрать пазы для шпонок либо высверлить отверстия для шкантов и соединить средние ножки. Место соединения срезается под небольшим углом. Углы ножек скругляются, что поможет избежать их скалывания.
Выпиливаются царги, при этом их верхние торцы необходимо скосить под углом в 80°. Выпиливаются и все ступеньки, после чего их ребра слегка скругляются. На нижней ступеньке необходимо сделать угловые вырезы 3,8 на 3,8 см, как показано на рисунке 10.
Когда все детали готовы, табурет-стремянка своими руками собирается с использованием шкантов и шурупов без применения клея. Это необходимо для выявления и исправления возможных огрехов. Сборка производится в следующем порядке:
- большие ножки соединяются с верхними проножками с помощью шурупов;
- прикрепляются верхние царги и нижняя царга и монтируется верхняя ступенька;
- собираются попарно средние ножки, проножки крепятся на внешнюю сторону каждой пары. Получившиеся узлы соединяются царгами;
- маленькие ножки крепятся шурупами к проножкам и соединяются царгой. Укрепляем оставшиеся 2 ступени.
Если все действия выполнены правильно, у вас должны получиться две части табурета. Теперь необходимо установить их так, как они будут соединяться, и к внешней стороне подвижных проножек прикрепить направляющую, причем ее задние торцы должны располагаться на том же уровне, что и задние кромки проножек. Весь процесс крепления выдвижного механизма показан на рисунке.
Чтобы избежать перекоса, устанавливаем в одну линию передние кромки подвижных ступеней, после чего полностью вытягиваются в паз проножек и закрепляются свободные части направляющих.
Проверяем, насколько четко работают все подвижные части табуретки, при необходимости вносим коррективы. Когда все окончательно подогнано, табурет разбирается и собирается вновь уже с использованием столярного клея.
Готовое изделие покрывается прозрачной шпаклевкой. После того, как она высохнет, наносится 3 слоя лака. Накладки из фанеры окрашиваются, после чего функциональный и эстетичный табурет-лестница полностью готов к эксплуатации.
Виды стремянок
На рынке представлено большое разнообразие переносных лестниц. Они отличаются между собой по высоте, особенностям конструкций, по материалам.
Стремянки изготавливают из различных материалов, в т. ч. из дерева
При изготовлении стремянок используют:
- дерево;
- металл (железо, сталь);
- алюминиевые сплавы.
Деревянная конструкция считается самой простой, но не очень практичной. Под воздействием климатических условий древесина теряет свой вид и свойства, что не лучшим образом сказывается на изделии.
Металлические стремянки отличаются прочностью и долговечностью. В эксплуатации они неудобны тем, что много весят и занимают немало места из-за своих габаритов.
Алюминиевые изделия являются самым оптимальным вариантом. Они надежные, малогабаритные и легкие.
Если за основу классификации брать конструкцию, то складная лестница может быть представлена несколькими видами:
- простая стремянка из бруса;
- стул-стремянка;
- многофункциональная лестница-трансформер.
Простая стремянка из бруса
Для изготовления обычной садовой лестницы потребуется 4 бруса длиной по 2 м сечением 60х40 мм для опорных стоек, а также около 14 метров бруса сечением 60×30 мм для ступеней и перекладин.
1 – опорные столбы; 2 – ступени; 3 – поперечины и укосина; 4 – ограничитель.
Ступени и перекладины должны быть следующих размеров:
- 59 см (2 единицы);
- 54,5 см;
- 50 см;
- 45,5 см;
- 41 см (3 единицы).
На двух опорных брусьях следует нанести метки в тех местах, где будут крепиться ступени. Самая нижняя метка находится на расстоянии 10 см от края. Интервал между остальными отметинами равняется 40 см. Затем с учетом разметки делается пять пазов глубиной 1,5 см.
Закончив подготовительные работы, приступаем к сборке основной части конструкции. Для этого кладем опорные стойки пазами вверх и выравниваем их таким образом, чтобы расстояние между верхними краями было 40 см, а между нижними – 60 см. Ступени вставляются в пазы и фиксируются саморезами. С обратной стороны крепят еще дополнительно перекладину.
Чтобы лестница стояла, необходимо изготовить подпорку. Так как у нее отсутствуют ступени, опорные стойки соединяются между собой двумя поперечинами: верхней и нижней. Конструкция дополнительно оснащается укосиной
При изготовлении подпорки важно соблюсти расстояние между верхними концами стойки 30 см
Заключительный этап – соединение двух частей. По отношению к основной части подпорку ставят так, чтобы ее верхние края находились между последней ступенькой и дополнительной перекладиной.
Для данной конструкции не нужен крепеж сверху. А нижние концы лестницы легко передвигаются на требуемое расстояние.

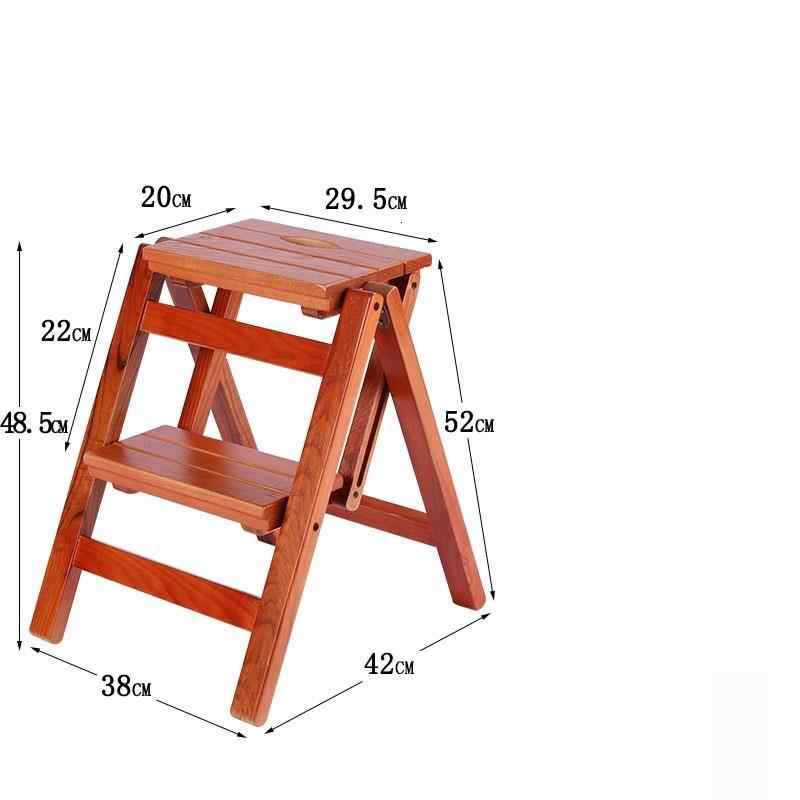

Стул-стремянка
Такого вида лестница очень компактная и не требует большого пространства для хранения. Благодаря своему привлекательному внешнему виду она вполне сойдет за элемент интерьера вашей квартиры.
Вариант с опрокидывающейся спинкой. Общий вид и чертежи.
При сборке конструкции нужно быть предельно внимательным, соблюдать все размеры, указанные на чертеже. В правильно собранных сооружениях детали свободно двигаются и не мешают друг другу.
Деревянная табурет-лестница может быть оснащена дополнительным крепежом-блокировкой, который фиксирует устройство в нужном положении.
Многофункциональная лестница-трансформер
Конструкция, которая легким движением руки из стремянки превращается в стол для приема пищи, беседку, кровать. Такая многофункциональность значительно облегчит жизнь на даче.
Схема лестницы-трансформера
Для изготовления опорных стоек стремянки берут доски длиной 1,5 м, толщиной 6 см, шириной 18 см. В них выбираются пазы для ступеней. Подпорку дополняют перекладиной, которую можно переставлять в специально высверленные дополнительные отверстия.
Отличительная черта раскладной конструкции – соединения на шарнирах. Края опор спиливаются под нужным углом. Сверху к концам крепят упорные доски, а нижние края соединяются рояльной петлей.
Трансформером могут пользоваться взрослые и дети. Так, малыши применяют его в качестве подставки для рисования. Для фиксации бумажных листов в конструкции предусмотрен щит из фанеры.
Стремянку можно легко превратить в стол, установив при этом фанерный щит для столешницы. Из нее можно также сделать беседку или гладильную доску.
