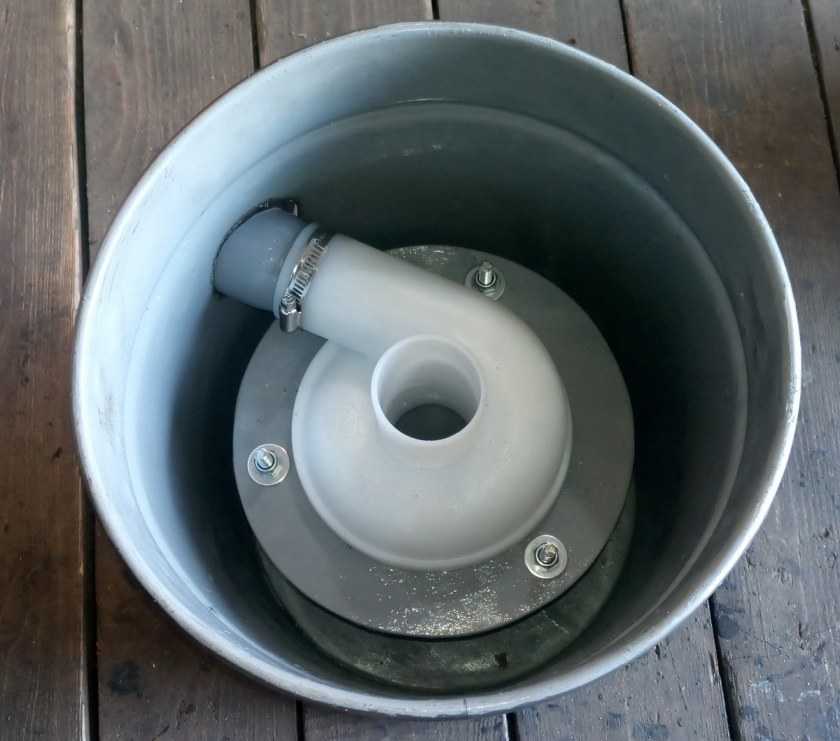

Циклонный фильтр для пылесоса своими руками

Чем отличается строительный пылесос от обычного

Но для работ от случая к случаю, данную конструкцию можно немного доработать и усовершенствовать. Идея принадлежит Шайтеру Андрею.

Прежде чем мы рассмотрим второй вариант конструкции, задайте себе вопрос: «В чем заключается одно из основных отличий бытовых пылесосов от строительных?»

В бытовых моделях охлаждение происходит за счет всасываемого воздуха.

То есть, вы пылесосите пол, воздух засасывает мусор. Далее происходит его фильтрация и охлаждение самого двигателя. После чего воздух выбрасывается наружу.

Отсюда и вытекает весь риск повреждения двигателя. Во-первых, при забивании фильтра, резко спадает охлаждение движка.

Во-вторых, цементная пыль на 100% не задерживается в пылесборнике, и часть ее летит через обмотки, по пути снимая как наждак лаковую изоляцию. Такая дисперсная пыль убивает все трущееся и крутящееся.

Добавление воды на дно бачка не особо помогает. Вместо пыли вы получите много грязи, тяжесть ведра, а фильтра все равно в итоге забьются.

В профессиональных же девайсах охлаждение двигателя осуществляется отдельно, через специальные технологические отверстия. Поэтому им не так страшны забитые напрочь мусором мешки.

Более того, у них еще предусмотрена автоматическая очистка или встряхивание.

Дабы по уму переделать бытовую модель, вам понадобится немного больше запчастей, чем в первом случае.

Где купить циклонный фильтр для пылесоса

Пылесосы с циклонной системой очистки одни из самых популярных, поэтому их можно приобрести практически в каждом магазине бытовой техники. Если нужен фильтр для промышленного пылесоса, тогда приобрести его можно будет только в специализированных магазинах

При выборе фильтра обращайте внимание на идентичность товара с оригиналом, поскольку фильтры могут иметь разную форму и место соединения

Основные критерии выбора пылесоса с циклонным фильтром – мощность, компактность и удобство эксплуатации. При покупке также учитывайте популярность и добросовестность производителя техники для уборки. Если вам нужно убраться в помещении большого размера, а также после ремонта или стройки, купите или изготовьте самостоятельно циклонный фильтр для промышленного пылесоса.

Сборка рабочего агрегата

В проделанные отверстия вставляются трубки, которые крепятся с помощью винтов. Для герметичности соединений, они завариваются горячим клеем при помощи термо-пистолета.

Шланги для подсоединения к пылесосу и входному отверстию для отвода строительного мусора, лучше всего использовать гофрированные, предназначенные именно для этого вида бытовых приборов.

При необходимости удлинения трубоотвода, например, для подведения к станку по территории мастерской, можно добавить кусок гладкой пластиковой трубы. Но, надо учитывать, что в таких трубах происходит накопление статического электричества под действием скорости движения частиц.

Значит, необходимо, либо пользоваться пластиком со встроенной металлической проволокой, которая выходит на заземляющий контур, либо обкрутить трубу фольгой, которую также заземлить.

Таким образом, строительный пылесос своими руками будет работать в соответствии с противопожарными правилами и приобретет качества безопасности, как производственное изделие.

Проблему легко устранить, если вставить в бочку несколько металлических каркасов в виде обручей. Это добавит вес агрегату, но сохранит его от образования трещин.

Обратите внимание!

Зарядное устройство для автомобильного аккумулятора своими руками: пошаговое руководство изготовления устройства в домашних условиях, подбор материалов для сборки конструкции
Лабораторный блок питания своими руками | Пошаговая инструкция как и из каких элементов построить блок питания
Антенна для цифрового тв своими руками — фото инструкции как сделать простейшие антенны для digital TV

Самодельный циклон для пылесоса, пример изготовления

Задача ставилась сделать строительный пылесос, используемый при обработке дерева. Соединенный с электрорубанком или фрезером пылесос мембранного типа моментально забивался, и приходилось много раз очищать его, отвлекаясь от работы.

Если вы плотничаете в квартире, проблема мелкой древесной пыли может стать серьезным препятствием. Поэтому был разработан и собран циклон из подручных материалов, по аналогии с промышленными аналогами.

Что потребуется для изготовления подобного приспособления:

Полиэтиленовая бочка для жидкости, объемом 3-5 л;
Воздушный фильтр вытянутой цилиндрической формы, от автомобиля;
Канализационная труба, соответствующая диаметру ваших шлангов от обычного пылесоса;
Гофрированный шланг аналогичного диаметра;
Стальные полосы, обрезки, уголки для создания кронштейнов, арматуры;
Фанера 6-8 мм для основания;
Винты, гайки, герметик;
Женский чулок.

Крепим на крышке емкости кронштейн для воздушного фильтра. Его можно вырезать из стальных полос.

Фильтр должен плотно прилегать к крышке, иначе грязный воздух будет попадать в выходной патрубок.

Сверху герметично крепим выходной патрубок, через который очищенный воздух будет попадать в основной пылесос. Мембранный фильтр заводского пылесоса следует оставить. Это не сильно уменьшит мощность потока, но убережет вентилятор от загрязнения.

Вокруг воздушного фильтра имеет смысл установить отбойник для мусора. Он изготавливается из оцинкованной жести, и отбивает легкие частицы, которые не сразу опадают под воздействием центробежной силы. Это позволит не так часто вытряхивать фильтр.

Для этих же целей на поверхность можно натянуть женский чулок. Он защитит поры фильтра от попадания крупных и легких частиц мусора (бумага, тонкая стружка).

Входной патрубок располагается по касательной к стенке, и немного наклонен в сторону днища. Воздух с мусором сразу будет направлен по требуемой траектории.

Чтобы стенки емкости не схлопывались от создаваемого вакуума, их можно усилить стальной полосой. Все-таки пластиковая бочка не рассчитана на такие нагрузки, слишком тонкий материал.

Важно! Все места крепления патрубков, винтовых соединений тщательно герметизируются. Малейшая щель для воздуха резко снизит вакуумный эффект, и поток воздуха не будет качественно закручиваться вдоль стенок емкости.

Поскольку конструкция получилась габаритной, изготавливаем станину из фанеры

Для удобства оснащаем ее поворотными колесиками

Поскольку конструкция получилась габаритной, изготавливаем станину из фанеры. Для удобства оснащаем ее поворотными колесиками.

Надежно крепим пылесос и построенный фильтр к станине. Крепление должно обеспечивать легкий демонтаж, для очищения бочки от накопленного мусора.

Проводим испытания. Весь мусор собран на дне емкости. Оба фильтра практически чистые, несмотря на наличие легких опилок, и строительной пыли. Все это под действием центробежной силы прижималось к стенкам и осыпалось в бочку.

Модели до 20 000 рублей

Если вы хотите приобрести пылесос с более высокими технологическими характеристиками, обратите внимание на следующий ценовой сегмент. Их стоимость тоже не разорит вас, однако некоторые модели могут показаться достаточно интересными

Специально для вас мы отобрали три надежных пылесоса до 20 000 руб

Их стоимость тоже не разорит вас, однако некоторые модели могут показаться достаточно интересными. Специально для вас мы отобрали три надежных пылесоса до 20 000 руб.

Bosch BGS 62530

Данный пылесос от компании Bosch – отличная модель для тех, кто любит быструю и качественную уборку. Его высокая мощность, 550 Ватт, считается рекордной среди агрегатов этого ценового сегмента.

Специальный набор щеток позволяет очистить от пыли и мелкого мусора любой тип напольного покрытия, включая ковер.

Модель вполне может считаться одним из лучших пылесосов без мешка благодаря своей хорошей вместительности. В резервуар помещается до трех литров пыли и мусора.

Регулятор мощности, расположенный на корпусе, поможет вам подобрать оптимальный режим уборки и не испортить тонкое ковровое покрытие.

Фильтр НЕРА надежно предотвращает выброс частиц пыли в воздух. Уровень шума считается достаточно низким – всего 76 Децибел.

В комплект входит несколько насадок: стандартная для полов и ковров, щелевая щетка, специальные насадки для мягкой мебели и паркета. Хранить их можно в специальном отсеке, что обеспечивает аккуратность и исключает необходимость искать место для набора.

Радиус уборки – одиннадцать метров, вполне достаточно для стандартной комнаты.

Согласно отзывам модель отличается высокой надежностью и удобством в работе.

Philips FC 8766

Еще одна интересная модель в нашем рейтинге – Philips FC 8766. Цену на нее можно назвать невысокой – в среднем, около десяти с половиной тысяч рублей.

При максимальной мощности всасывания в 370 Ватт, пылесос тщательно убирает пыль и любой мелкий мусор. Впрочем, мощность можно регулировать при помощи специального переключателя на корпусе.

Мощность резервуара для пыли и мусора – два литра. Как и все модели с циклонным фильтром, пылесос оснащен устройством для дополнительной фильтрации, предотвращающим попадание в воздух мелких частиц пыли.

Уровень мощности в пределах нормы – восемьдесят децибел. Многие пользователи этого пылесоса отмечают, что работает он тише, чем ожидалось – это однозначный плюс.

В вопросе комплектации щеток производители отличился: помимо трех стандартных щеток, в нее входят две специальные насадки Super Parquet для паркетов и AeroSeal для ковров и ковролина. Для их хранения предусмотрен специальный резервуар.

Несмотря на мощность и большой отсек для мусора, пылесос достаточно легкий и компактный – всего 5,5 килограмм.

Радует и его оформление. Изящный черный корпус с фиолетовым регулятором смотрится очень стильно и хорошо подходит к любому интерьеру.

Хранение облегчает и опция вертикальной парковки – пылесос легко можно поставить в неприметном углу.

Мы рекомендуем эту модель к покупке за ее мощность и хороший функционал, обеспеченный набором аксессуаров.

LG V-C83101UHAQ

Компактный пылесос от LG – самая дорогая модель в нашем рейтинге, ценой в 14 000 рублей.

Несмотря на достаточно небольшой по сравнению с аналогами резервуар – 1,2 литра, пользователи отмечают, что он достаточно вместительный. Пылесборника хватает на две-три уборки квартиры.

Циклонный фильтр на выходе защищен специальными фильтр-насадками НЕРА13, полностью исключающими попадание пыли обратно в воздух.

Мощность 380 Ватт достаточна для уборки непромышленного помещения: кухни, гостинной, ванной и так далее.

Отдельно необходимо отметить комплектацию: стандартные щетки пол-ковер, щелевую, для мягкой мебели и дополнительные минитурбощетка и насадка для пыли. Такой набор поможет вам навести порядок не только на полу, но и на предметах мебели. Телескопическая труба всасывания облегчит уборку труднодоступных мест.

Из недостатков покупатели отмечают не слишком прочный пластик: пылесос может треснуть, если его уронить с высоты. Правда, не совсем понятно, как это может произойти, но лучше учесть и этот нюанс.

Вес достаточно большой по сравнению с аналогами – целых шесть килограмм. Однако он обеспечивает пылесосу хорошую устойчивость как в вертикальном, так и в горизонтальном положении.

Как видите, подобрать достойную модель пылесоса в любом ценовом сегменте несложно – достаточно просто проанализировать предложения и выбрать оптимальные варианты.

Как сделать аквафильтр для пылесоса

Некоторые современные пылесосы оснащаются аквафильтрами. При прохождении загрязненного воздуха через такой водяной фильтр, большинство пыли, мусора и мелких частиц остаются в воде. Таким образом в несколько раз увеличивается срок службы фильтров и мешков-пылесборников.
Этот фильтр очень прост в изготовлении, и может быть изготовлен в домашних условиях.
Материалы.
— Пластиковое 10-л ведро с крышкой
— Уголки канализационных пластиковых труб
— Гибкая гофрированная труба, ПВХ панель
— Изоляционная лента, наждачная бумага, клеевые палочки.
Инструменты, использованные автором.
— Беспроводной клеевой пистолет
— Маркер, нож.

Во второе отверстие вставляется еще один уголок, через него будет выходить очищенный воздух.
Далее все стыки труб и перегородки с корпусом герметизируются с помощью клеевого пистолета. Также можно использовать различные герметики «жидкие гвозди».

Перегородка должна быть слегка наклонена в сторону отверстия между камерами, тогда капли воды будут стекать в нижний отсек.
Шланг от щетки отлично подошел к 50-му уголку.
А соединение гибкого гофрированного шланга с фильтром пришлось герметизировать, подмотав изоляционной ленты.
Чтобы проверить, не вылетают ли брызги воды из нижней камеры в верхнюю, автор подключил выдув пылесоса ко входу фильтра.
В фильтр достаточно налить 2,5 л воды, она будет на уровне 50 мм от его дна, и перекроет входной патрубок.
При испытаниях стало ясно, что вырез в перегородке между камерами нужно увеличить. Теперь брызги воды не попадают в выходное отверстие вместе с потоком воздуха.

При этом в пылесборнике пылесоса почти ничего не оказалось, и вода в него не попала.
Используя фильтр такой конструкции, можно собирать небольшие количества разлитой жидкости, следя за уровнем в емкости. В качестве корпуса можно использовать ведро или другую емкость большего размера.
После применения фильтра желательно дать поработать пылесосу вхолостую пару минут, чтобы удалить влагу из фильтрующих элементов.
Как и предполагалось, автор внес несколько изменений в конструкцию через некоторое время. А именно, ему пришлось усиливать швы с помощью жидких гвоздей.

Также понадобилось установить дополнительный лепесток на внутренней части выходного патрубка, так как в него иногда попадали капли воды. Перегородка сделана из обрезка толстостенной пластиковой бутылки от бытовой химии.Конечно, такой фильтр не сможет в полной мере заменить промышленный пылесос для влажной уборки, однако расширит функционал старенького советского или импортного пылесоса.
Благодарю автора за рекомендации по изготовлению простого аквафильтра для пылесоса, который пригодится не только дома, но и может послужить в мастерской.

Как сделать водный фильтр для пылесоса

Чаще он называется аквафильтром. Сейчас такие модели популярны на рынке бытовой техники. Их секрет заключается в том, что они не только собирают мусор, но и увлажняют воздух, не вызывая неприятных запахов. Единственный минус — большой вес пылесоса из-за сосуда с водой внутри, но он компенсируется хорошим качеством уборки.

Принцип его работы очень прост. Весь мусор при помощи мотора оказывается в отсеке с водой, которую потом нужно слить.

Как сделать фильтр такого типа? Достаточно просто, если иметь все нужные детали и схему работы.

Вам понадобится сепаратор, тара под воду, вентилятор и помпа. Чем меньше вентилятор вы подберете, тем меньше от него будет шума. При выборе помпы учитывайте, что уровень воды в сосуде поднимется почти на сантиметр. Все крепежные детали выбирайте с цинковым покрытием. Не забудьте о встроенной турбощетке, она поможет тщательно прочищать ковры. Для получения хорошего результата проводите работу поэтапно:

Установите на пылеуловитель кожух, накопитель и разрыхлитель.
Прикрепите помпу с кольцом из резины. Следите за зазорами между деталями корпуса.
Чтобы пылесос был максимально бесшумным, наклейте на дно полиэтилен.
Перед использованием наливайте воду строго по отметкам на емкости.

Существуют и другие способы создания аквафильтра. Максимум усилий и желания — и вы сделаете качественную работу, которая будет приносить пользу достаточно долго.

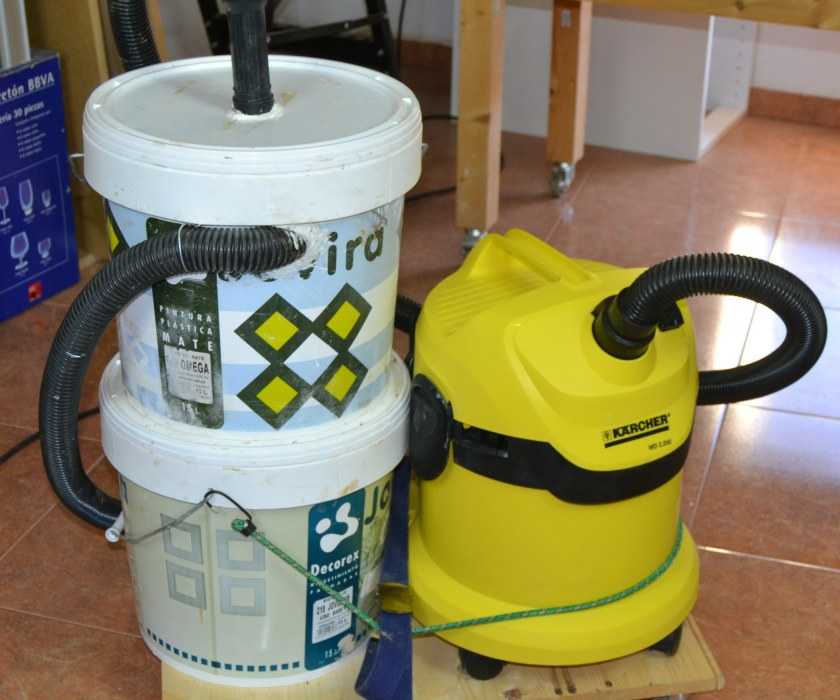

Сборка циклона

Предлагаемая конструкция циклона не требует изготовления внутренних перегородок. Его эффективность будет обеспечиваться за счет высоты фильтра.
Перед всеми действиями нужно удалить душку одного из ведра.
Далее нужно соединить вместе 2 ведра. Если удастся найти ведра аналогичной конструкции, что и на фото, то для их сращивания достаточно срезать у одного ободок и снять фаску.
После этого они будут плотно состыковаться.
В дне обрезанного ведра сверлится 2 отверстия под трубки. Одно делается по центру, а второе за 5 мм от края. Если нет коронки подходящего диаметра, то отверстия можно просто вырезать.
На отрезки труб устанавливаются муфты. Полученные соединения нужно вставить в отверстия в ведре. Оставшаяся муфта устанавливается изнутри ведра на трубку в центре.
Третья трубка используется для соединения колена 90 и 45 градусов. Колено 90 градусов устанавливается из внутренней стороны ведра на трубку крайнего отверстия. Колени поворачиваются как в примере на фото. В таком случае при всасывании будут получаться завихрения воздуха, при которых мусор станет оседать вниз. Чтобы угол сборки не нарушился, нужно прикрутить колено 45 градусов саморезом к стенке ведра.
Теперь, чтобы соединить муфты из ведра со шлангами от пылесоса, нужно сделать переходник. В данном случае под трубки имеющегося пылесоса пришлось применять резиновые пробки. В них прорезаются отверстия под шланги, после чего они ставятся на муфты. Чтобы предотвратить отсоединение пробок, сверху них затягиваются хомуты. Бывают пылесосы, которые состыковываются с муфтами без переходников.
Шланг от пылесоса присоединяется к центральной пробке. Трубка засоса мусора соединяется с крайним отверстием.
При включении пылесоса почти весь мусор будет оседать в циклоне.
В пылесборник пылесоса попадет лишь его малая часть.
После работы нужно снять верхнее ведро и вытряхнуть собранные опилки, стружку или пыль в контейнер. Причем выносить мусор будет не проблемой, благодаря сохранившейся дужке на нижнем ведре.

Тонкости подключения самодельного циклона

Собранный своими руками циклон (фильтр строительного назначения) подключается для работы простым образом.

Входной (боковой) канал соединяется гофрированным гибким шлангом или другим подобным аксессуаром с рабочим инструментом, например, с каналом электрического лобзика.

Выходной канал (верхний патрубок) подключается непосредственно к входному гнезду пылесоса вместо рабочей насадки.

Схема соединения – подключения циклона в пару к бытовому пылесосу и строительному инструменту, конструкция которого поддерживает функцию отсоса мусора

Сначала в работу включается пылесос, затем для нужных целей применяется строительный инструмент. В результате выполняемое действие, допустим, распил доски электрическим лобзиком, проходит без выброса стружки и мелкой пыли в окружающую среду.

Побочный продукт рабочей операции полностью направляется в циклонный сепаратор, где фильтруется должным образом.

Любители самоделок могут попробовать полностью собрать пылесос, который можно использовать в мастерской или в доме. Пошаговый инструктаж по изготовлению практичного агрегата представлен в этой статье.

Поэтапное изготовление Циклона

Рассмотрим разные варианты изготовления Циклона для пылесоса своими руками из канализационных труб и как сделать такое устройство по пошаговой инструкции с чертежами и фото-примерами.

Без конуса

Для конструкции из ведра и канализационных труб понадобятся:

масляный фильтр;
пластиковое ведро;
канализационные ПВХ колена на 45° и 90°.
труба сечением 40 мм и длиной 1 м;
гофротруба длиной 2 м и диаметром 40 мм.

Процесс конструирования таков:

По центру крышки от ведра прорезаем отверстие, чтобы в него вошла угловая пластиковая труба на 90°, к которой будет подсоединяться пылесос.
Замазываем щели герметиком.
В боковой части ведра прорезаем еще одно отверстие и вставляем колено 45°.
В качестве соединительного элемента с коленом используем гофру.
Стыкуем выход фильтра с коленом в крышке ведра.

С конусом

Для изготовления такого приспособления нужно подготовить:

дорожный конус;
круглые деревянные палочки;
большую емкость;
пластиковые колена диаметром 50 мм на 45° и 90°;
кусок ПВХ трубы 50 мм;
гофрированную трубу;
толстую фанеру;
крепеж.

Изготавливаем фильтр таким образом:

Из фанеры вырезаем площадку под конус в виде квадрата размером 40*40 см и круг, равный внутреннему диаметру конуса.
Скрепляем две детали вместе при помощи саморезов или клея и сверлим по центру отверстие под ПВХ трубу 50 мм.
Изготавливаем из фанеры площадку размером 40х40 см и по центру делаем отверстие, диаметр которого должен соответствовать диаметру верхушки конуса.
Закрепляем к площадке из п.3 четыре круглые палочки и плотно вставляем конус.
Сбоку возле основания конуса проделываем отверстие диаметром 50 мм и вставляем в него трубу, промазывая шов герметиком.
Прикладываем площадку из п.2 к вертикальным стойкам и крепим деталь на саморезы. При помощи деревянных держателей закрепляем трубу, входящую в нижнюю часть конуса, после чего вставляем еще одну трубу и колено в отверстие по центру.
Устанавливаем конус сверху емкости для мусора, подключаем трубу пылесоса и трубу на всасывание мусора, проверяем работоспособность устройства.

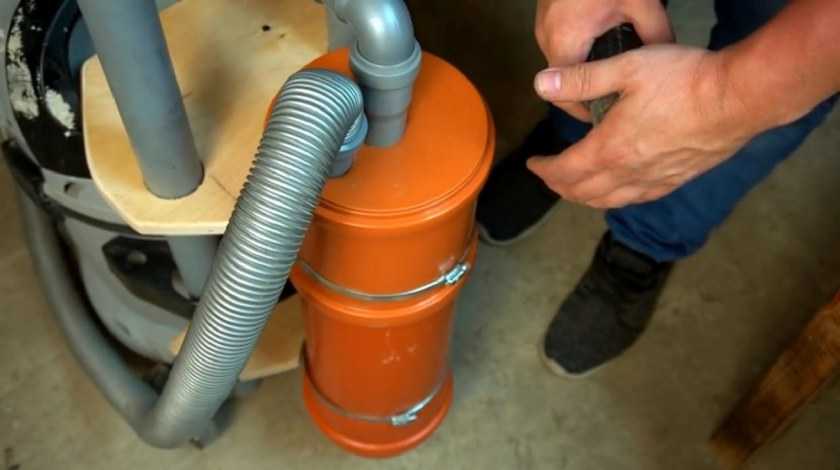

Простой Циклон

Если необходим пылесос для уборки рабочего места после работы ЧПУ фрезера или аналогичного оборудования, можно собрать простой и компактный Циклон из ПВХ канализационных труб и пластиковых бутылок.

Для сборки понадобятся:

2 гофрированных шланга к пылесосу;
ПВХ трубы диаметром 40 и 100 мм;
лист металла толщиной 0,2-0,5 мм;
2 пластиковые бутылки на 2,5 л и одна на 5 л;
ножницы по металлу;
электродрель со сверлами;
заклепочник;
термопистолет с клеем.

Изготавливаем фильтр таким образом:

От трубы сечением 100 мм отрезаем ровный кусок длиной 50 см, который будет служить корпусом устройства.
Отрезаем два куска трубы 40 мм длиной 40 и 15 см, после чего на листе металла чертим 3 окружности с внутренним диаметром корпуса. В центре этих кругов чертим еще круги с диаметром меньшей трубы.
Вырезаем детали из металла ножницами, после чего разрезаем их до середины и вырезаем внутренние круги. Затем соединяем при помощи заклепок все элементы между собой в виде спирали, которую надеваем на трубу 40 мм, равномерно распределяем витки и фиксируем их термоклеем.
Спираль помещаем в большую трубу и оставляем немного выступ наружу.
В верхней части корпуса проделываем отверстие под всасывающую трубу, счищаем заусенцы для плотного прилегания.
Помещаем трубу в отверстие, герметизируя место стыка термоклеем.
Из бутылки 5 л срезаем верхнюю часть, с которой удаляем горловину. Получившееся отверстие подгоняем под трубу 40 мм, поле чего надеваем деталь на корпус и приклеиваем термоклеем.
Из емкости 2,5 л отрезаем большую часть и надеваем на низ корпуса с обязательным проклеиванием.
Из двух пробок делаем соединительный элемент, высверливая середину. Бутылку, которая будет использоваться под мусор, укрепляем при помощи сварочных электродов. Для этого приклеиваем их по кругу бутылки при помощи скотча. Вкручиваем емкость на место и подсоединяем шланги на всасывание и выход.

Слишком тонкие гофрированные трубки использовать не стоит, поскольку во время работы они будут издавать сильный свист.

Подробнее об изготовлении самодельного Циклона можно узнать из видео.

Поэтапное изготовление Циклона

Без конуса

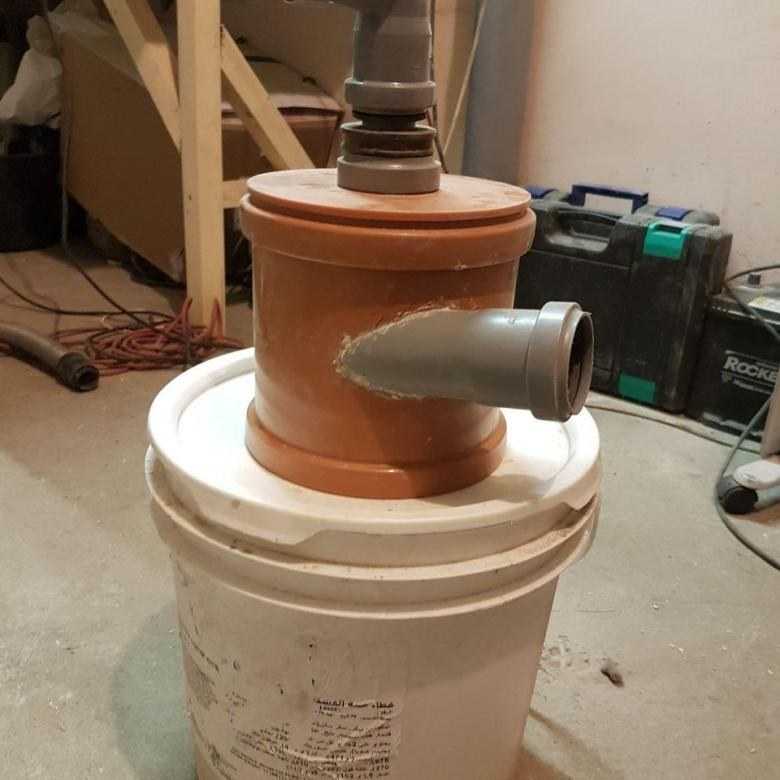

Для конструкции из ведра и канализационных труб понадобятся:

масляный фильтр;
пластиковое ведро;
канализационные ПВХ колена на 45° и 90°.
труба сечением 40 мм и длиной 1 м;
гофротруба длиной 2 м и диаметром 40 мм.

Процесс конструирования таков:

По центру крышки от ведра прорезаем отверстие, чтобы в него вошла угловая пластиковая труба на 90°, к которой будет подсоединяться пылесос.
Замазываем щели герметиком.
В боковой части ведра прорезаем еще одно отверстие и вставляем колено 45°.
В качестве соединительного элемента с коленом используем гофру.
Стыкуем выход фильтра с коленом в крышке ведра.

С конусом

Для изготовления такого приспособления нужно подготовить:

дорожный конус;
круглые деревянные палочки;
большую емкость;
пластиковые колена диаметром 50 мм на 45° и 90°;
кусок ПВХ трубы 50 мм;
гофрированную трубу;
толстую фанеру;
крепеж.

Изготавливаем фильтр таким образом:

Из фанеры вырезаем площадку под конус в виде квадрата размером 40*40 см и круг, равный внутреннему диаметру конуса.
Скрепляем две детали вместе при помощи саморезов или клея и сверлим по центру отверстие под ПВХ трубу 50 мм.
Изготавливаем из фанеры площадку размером 40х40 см и по центру делаем отверстие, диаметр которого должен соответствовать диаметру верхушки конуса.
Закрепляем к площадке из п.3 четыре круглые палочки и плотно вставляем конус.
Сбоку возле основания конуса проделываем отверстие диаметром 50 мм и вставляем в него трубу, промазывая шов герметиком.
Прикладываем площадку из п.2 к вертикальным стойкам и крепим деталь на саморезы. При помощи деревянных держателей закрепляем трубу, входящую в нижнюю часть конуса, после чего вставляем еще одну трубу и колено в отверстие по центру.
Устанавливаем конус сверху емкости для мусора, подключаем трубу пылесоса и трубу на всасывание мусора, проверяем работоспособность устройства.

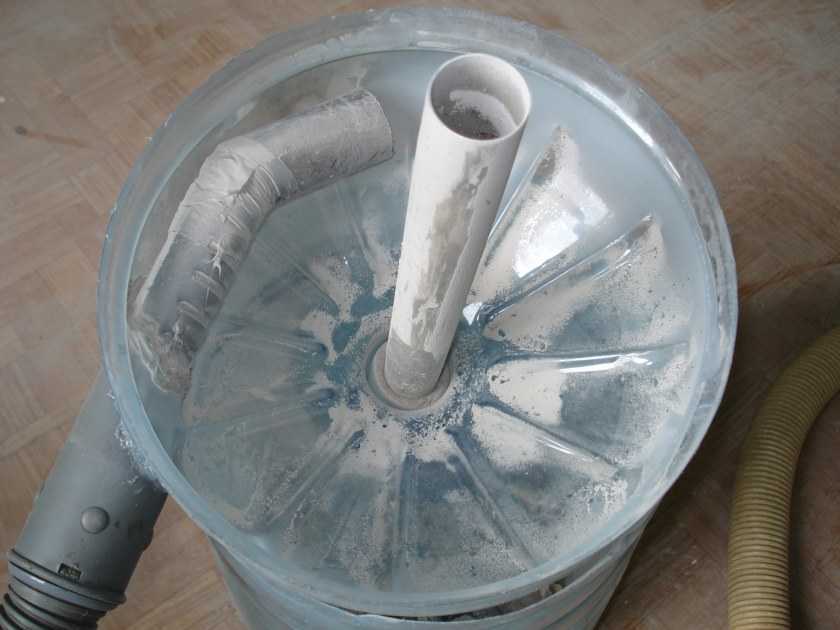

Простой Циклон

Для сборки понадобятся:

2 гофрированных шланга к пылесосу;
ПВХ трубы диаметром 40 и 100 мм;
лист металла толщиной 0,2-0,5 мм;
2 пластиковые бутылки на 2,5 л и одна на 5 л;
ножницы по металлу;
электродрель со сверлами;
заклепочник;
термопистолет с клеем.

Изготавливаем фильтр таким образом:

От трубы сечением 100 мм отрезаем ровный кусок длиной 50 см, который будет служить корпусом устройства.
Отрезаем два куска трубы 40 мм длиной 40 и 15 см, после чего на листе металла чертим 3 окружности с внутренним диаметром корпуса. В центре этих кругов чертим еще круги с диаметром меньшей трубы.
Вырезаем детали из металла ножницами, после чего разрезаем их до середины и вырезаем внутренние круги. Затем соединяем при помощи заклепок все элементы между собой в виде спирали, которую надеваем на трубу 40 мм, равномерно распределяем витки и фиксируем их термоклеем.
Спираль помещаем в большую трубу и оставляем немного выступ наружу.
В верхней части корпуса проделываем отверстие под всасывающую трубу, счищаем заусенцы для плотного прилегания.
Помещаем трубу в отверстие, герметизируя место стыка термоклеем.
Из бутылки 5 л срезаем верхнюю часть, с которой удаляем горловину. Получившееся отверстие подгоняем под трубу 40 мм, поле чего надеваем деталь на корпус и приклеиваем термоклеем.
Из емкости 2,5 л отрезаем большую часть и надеваем на низ корпуса с обязательным проклеиванием.
Из двух пробок делаем соединительный элемент, высверливая середину. Бутылку, которая будет использоваться под мусор, укрепляем при помощи сварочных электродов. Для этого приклеиваем их по кругу бутылки при помощи скотча. Вкручиваем емкость на место и подсоединяем шланги на всасывание и выход.

Подробнее об изготовлении самодельного Циклона можно узнать из видео.

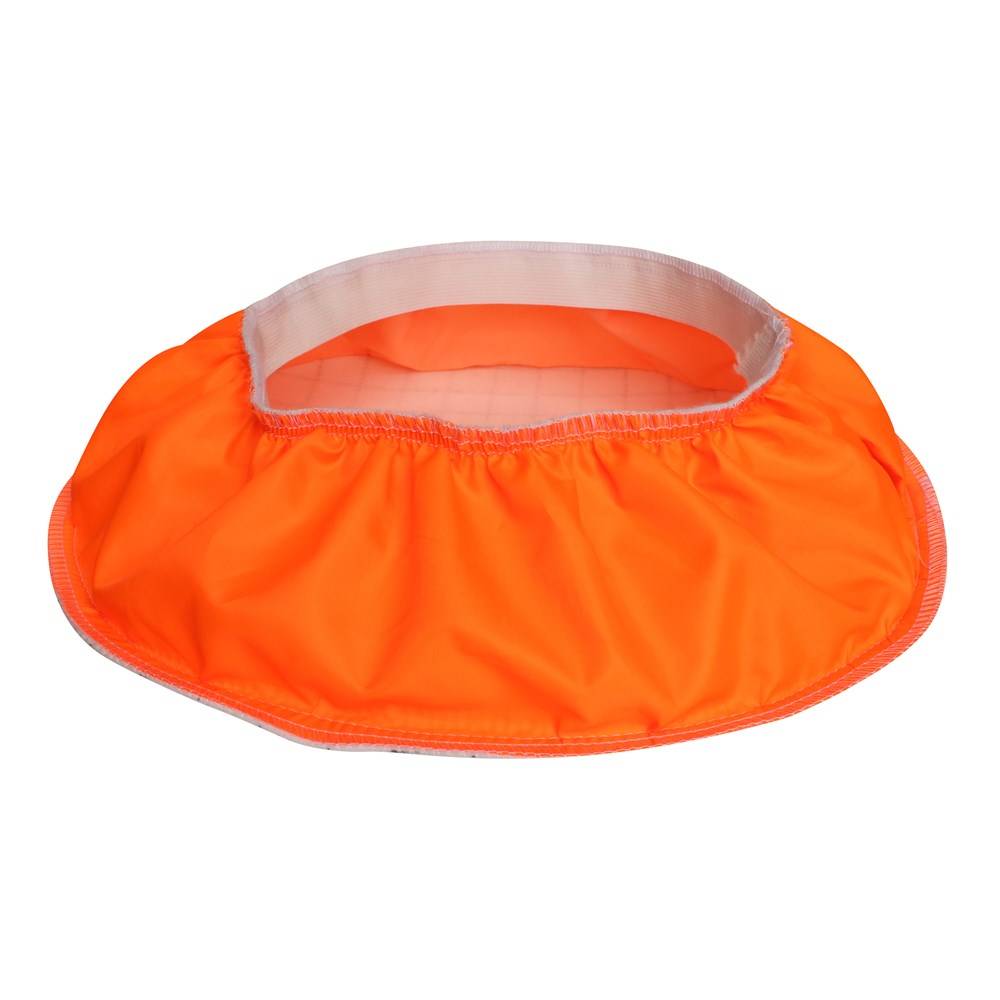

Мембранный фильтр

Фильтры такого типа применяются во многих профессиональных моделях пылесосов в которых отсутствуют мешки для сбора мусора. Основным предназначением мембраны является дополнительная очистка воздушного потока перед тем, как он поступает к НЕРА-фильтру (на последний участок фильтрации). Дополнительно, мембрана является защитой всего устройства, не давая частицам пыли проникать в систему и забивать остальные фильтры.

Материалы для изготовления

Для того, чтобы самостоятельно изготовить мембранный фильтр, потребуется отрезок плотного материала, который всегда можно приобрести в строительном магазине. При этом, необходимо заранее снять размеры с оригинального пылесборника, который требует замены.

Увеличить плотность ткани можно путём складывания полотна в несколько слоёв. В качестве основы под мембранный мешок можно использовать толстый картон или пластик. Закрепить фильтр к основанию можно одним из представленных способов:

с помощью клея, который фиксирует горловину мешка между двумя кусками картона;
используя липучки — в этом случае потребуется предварительно приклеить одну часть липучек к основанию, а вторую пришить к самому мешку.

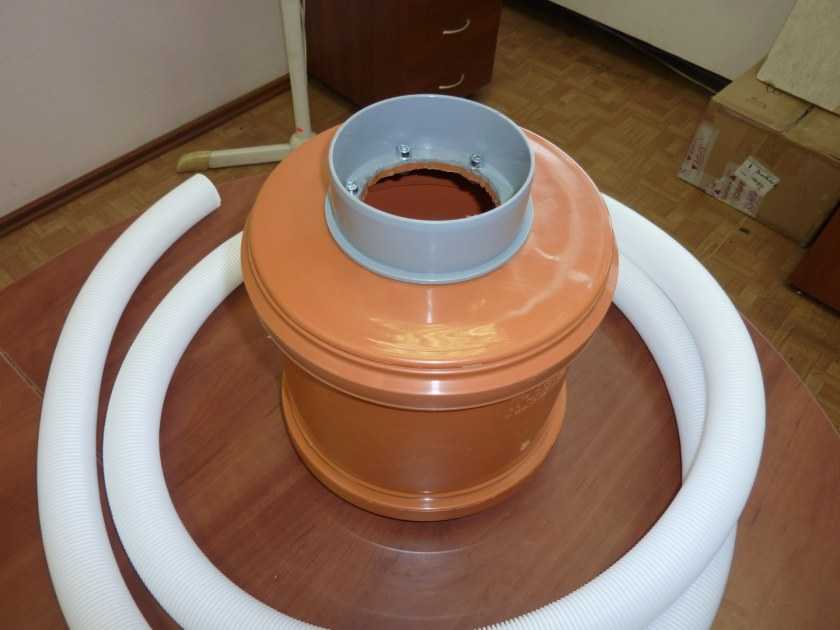

Изготовление своими руками

Перед началом работы необходимо запомнить, что соорудить столь незамысловатое устройство не составит труда, поэтому после освоения принципов можно сразу вносить в механизм собственные мастерские доработки.

При изготовлении циклона своими руками из подручных материалов необходимы:

Ёмкость на 10−25 литров (бак, пластиковый бидон, ведро, бочка и др.)

Важно взять основу, которая не имеет внутренних рёбер, иначе поток воздуха будет прерываться из-за помехи. Некоторые специалисты выпиливают деревянный каркас для ёмкости и совмещают его с оргстеклом, правда, при этом тратится время на деревообработку.
Полипропиленовое колено с углом наклона в 30 и 90 градусов

Колено с углом в 30 градусов будет создавать поток вихря (центрифугу).
Труба длиной около 1,5 м, в зависимости от объёма ёмкости.
Гофрированный шланг длиной в два метра. Его сразу можно разделить на два одинаковых шланга, один предназначен для сбора пыли, другой крепиться непосредственно к самому пылесосу.
Масляный фильтр или любая альтернатива (резиновая заглушка с многочисленными маленькими отверстиями или же тканевый воздухопроницаемый материал).

Чтобы сделать пылесос своими руками, необходимо:

В крышке от ёмкости необходимо сделать отверстие для полипропиленового колена в 90 градусов и в боковой части самой ёмкости такое же отверстие для колена в 30 градусов.
Внутрь ёмкости помещается фильтр, уже соединённый с полипропиленовым коленом.
Все отверстия следует плотно закрыть с помощью герметика.

Что такое циклонный фильтр для пылесоса и как его сделать своими руками

Чем отличается строительный пылесос от обычного

Где купить циклонный фильтр для пылесоса

Сборка рабочего агрегата

Самодельный циклон для пылесоса, пример изготовления
