Инструкция по замене щеток двигателя на стиральной машине Бош

Когда необходимо менять щетки электродвигателя

Попадание между угольными щетками частиц пыли и образование искры в сочетании с вращением ротора двигателя, приводит к их естественному износу. Это выражается в простом изменении формы в виде стершихся контактов и линейных размеров элемента. В результате износа нарушается работа электродвигателя, и как следствие всего стирального агрегата. Определить износ щеток можно по следующим признакам:

• из места установки мотора при работе издается шум и потрескивание, вызванное непосредственным контактом прижимной пружины к коллектору ротора;
• недостаточная мощность электродвигателя, когда белье остается мокрым даже на высоких оборотах во время отжима;
• внезапная остановка стирки;
• появление дыма, искрения и специфического запаха гари;
• вывод на дисплей кода ошибки (характерной неисправности двигателя).

В последние годы, все больше образцов стиральных машин оснащаются системами самодиагностики, позволяющими без вмешательства в работу и разборки, определить большую часть причин, по которым отказывают те или иные рабочие узлы.

Коды ошибок, которые выводятся на дисплеи стиральных машин, у всех производителей различны и указываются в технической документации. Например для немецких стиральных машин Bosch обозначение E или F21 означает проблему с мотором, однако не всегда со щетками. Каким бы «умным» не был стиральный аппарат, действительное состояние щеток и коллектора можно определить только визуально, и без разборки и снятия двигателя здесь не обойтись.

Замена щеток двигателя на стиральной машине Bosch

Угольные щетки нужны для передачи электричества с недвижных частей мотора стиральной машины на подвижные. С течением времени ввиду естественного износа они стираются даже у высококачественной техники марки Bosch.

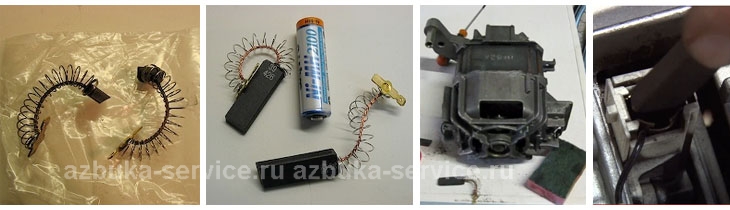

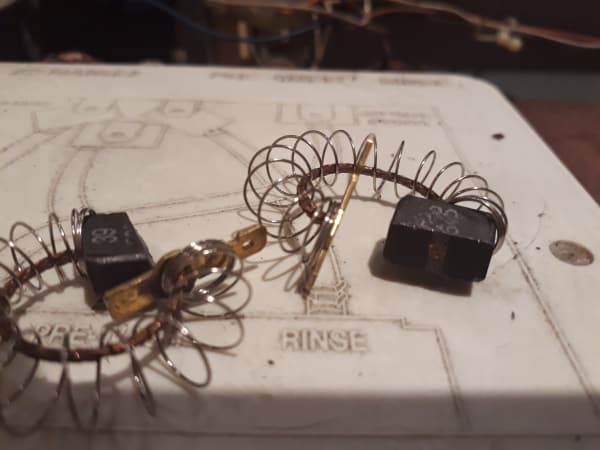

Вот так они смотрятся:

Принцип работы угольных щеток

На примере мотора от пылесоса, можно показать работу щеток. Щетки размещены тут:

Они находятся в контакте с подвижными элементами мотора. Эта передвигающаяся часть носит заглавие «якорь», контактирует с щетками коллектор якоря. Из-за неизменного взаимодействия щетки изнашиваются, стираясь фактически до основания.

Возможные причины поломки

О проблемах в работе щеточно-коллекторного механизма свидетельствуют причины:

Косвенные:

• Неровная работа мотора,
• Падение мощности мотора,
• Остановка мотора.

Прямые:

• Соответствующий треск (звук отличается от механических шумов, связанных с износом металла),
• Колоритное (усилившееся) искрение.

Диагностику начинают с проверки целостности проводов и плотности электронных соединений в цеп: контакт может пропадать на участке до щеток. Если колебаний в выходе из строя щеток либо коллектора не остается, непременно необходимо установить причину износа деталей. Повреждения могут быть следствием естественного старения, но нередко причина укрыта. Вероятны неисправности других узлов электродвигателя ­ износ опорных подшипников, амортизирующих колец, пластинок коллектора.

Когда заменять делали

Чтобы осмотреть комплектующие, мастера разбирают машинку-автомат. По-другому проверить состояние мотора невозможно.

Однако замена щеток в технике марки Bosch или другой фирмы возможна, если вы обратите внимание на другие признаки:

• двигатель резко перестает работать;
• во время запуска машинки слышно треск (так бывает, когда разрушаются графитовые щетки);
• одежда и белье плохо выжаты после стирки (электродвигатель недостаточно хорошо раскручивается);
• появляется запах горелого;
• на дисплее высвечивается предупреждение.

Мастера утверждают, что такие проблемы не всегда говорят о том, сломались щетки, однако проверку стоит начать с этих деталей. Чтобы приобрести новые, позвоните в магазин, где продают запчасти либо обратитесь в сервисный центр, в котором мастера решают эти задачи. Все, что нужно для ремонта, всегда можно заказать в онлайн-магазинах. От того, насколько правильно вы выберете дополнения, будет зависеть, срок службы оборудования и изделий графита. Их размер должен быть одинаковым, поскольку если у пружин будет разная жесткость или они будут сделаны разных материалов, то ваша техника может быстро выйти из строя.

Заказывайте только в проверенных точках продажи, спросите совета у мастеров, укажите марку машинки-автомата. Фирменные дополнения могут стоить 800-3000 руб., но в продаже можно найти универсальные комплектующие стоимостью 300-500 руб. Выбирая комплектующие для конкретных моделей, вы значительно снизите риск некачественных ремонтных работ, что часто происходит, если их подгоняют до нужного размера механическим способом.

Подготовка к ремонтным работам

Первое, что нужно сделать перед проведением работ по устранению неисправности – подготовить необходимый инструмент. Для замены подшипников на машине Bosch Maxx 5, Bosch Maxx 4 или другой серии потребуются:

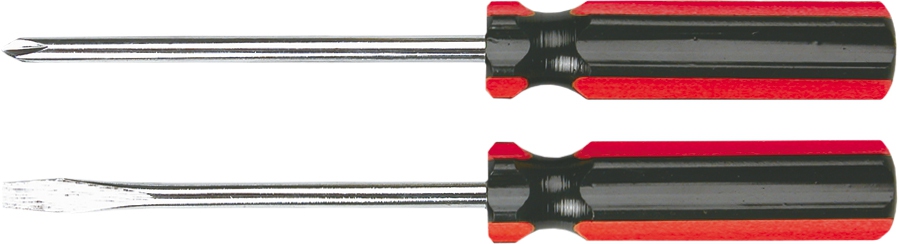

набор крестовых и шлицевых отверток;

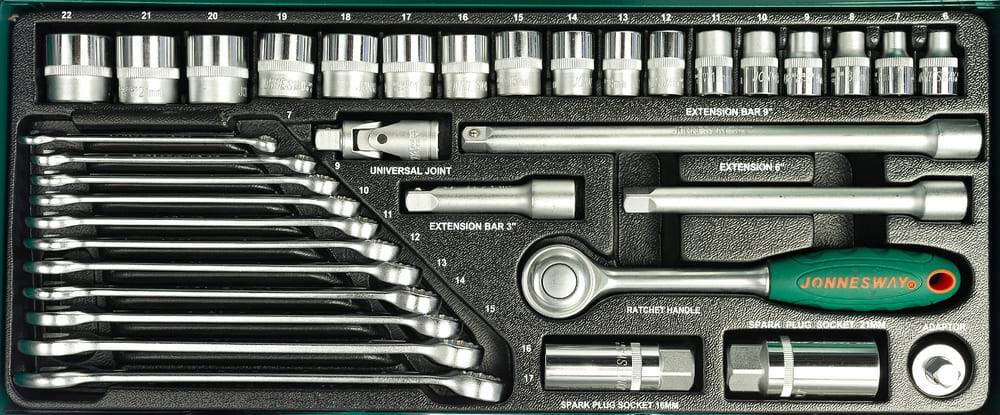

комплект торцевых головок;

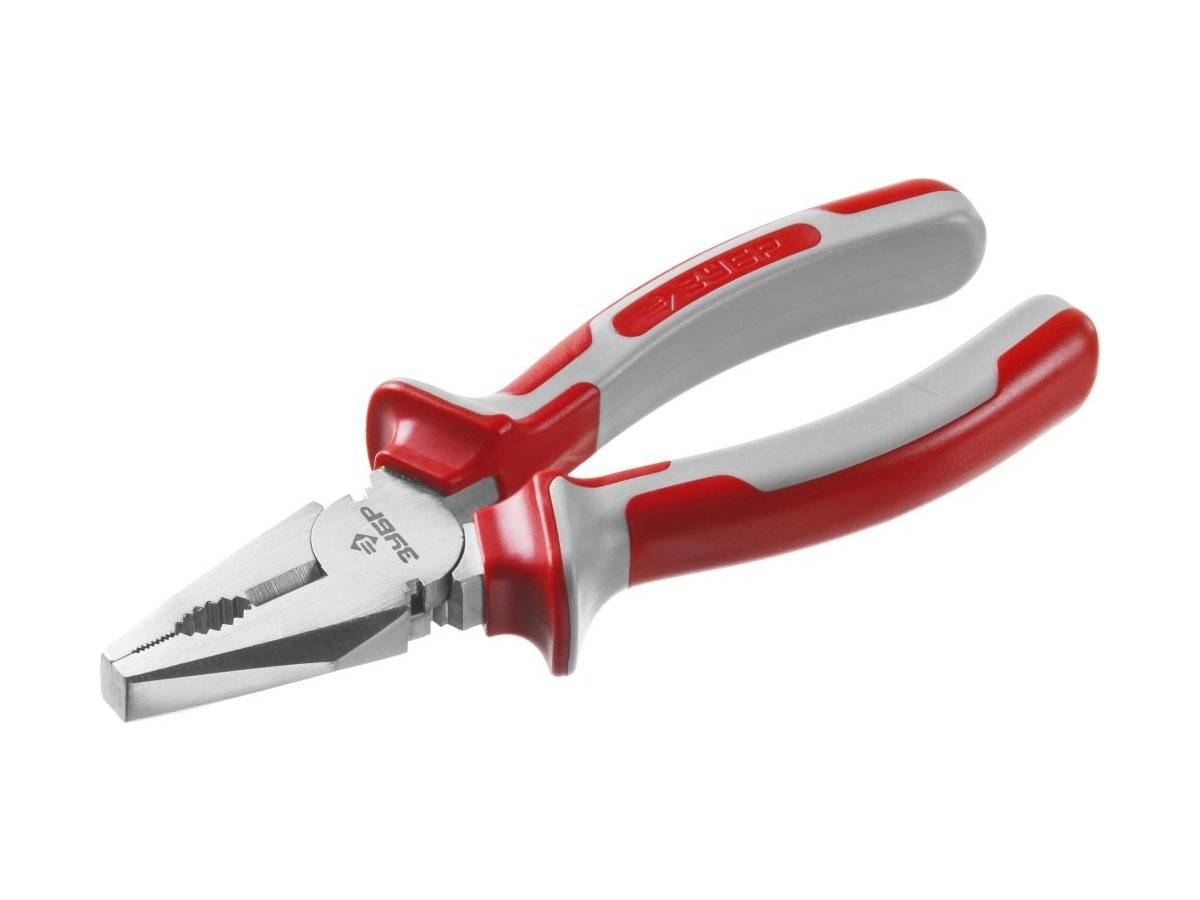

плоскогубцы;

• острогубцы;

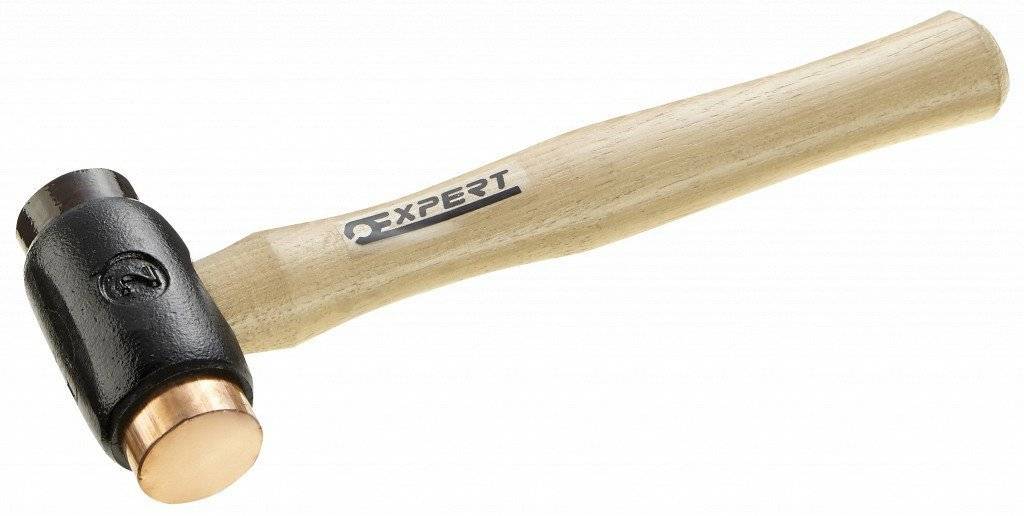

• молоток;

долото;

• резиновая киянка;
• WD-40;

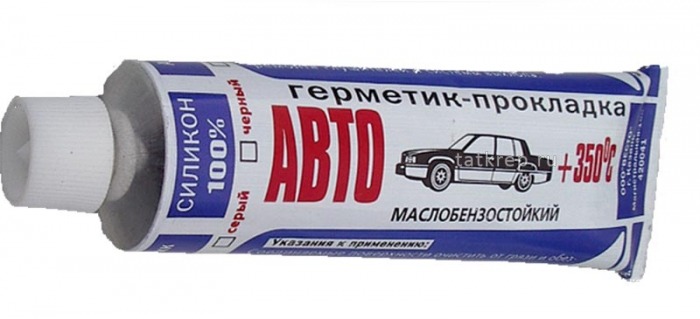

силиконовый герметик.

Также потребуется таз или другая емкость для слива оставшейся в стиральной машине воды и сухие тряпки.

Помимо инструмента, необходимо приобрести запасные детали. Сервисные центры Bosch продают специальные ремонтные комплекты, куда входят подшипники и сальники, а также специальная смазка для подшипников. Чтобы не ошибиться при выборе, нужно назвать продавцам марку стиральной машины и модель, только так они смогут максимально точно подобрать нужный набор запчастей. Помимо сервисных центров, приобрести детали для замены можно в специализированном магазине или через Интернет.

Если стиральная машина прослужила много лет, то рекомендуется сначала разобрать ее, осмотреть комплектующие и только потом направляться в магазин. Возможно, помимо подшипников необходимо провести замену других узлов. Лучше сделать это сразу, чтобы через некоторое время снова не разбирать машину для замены той или иной детали.

Перед тем, как приступить к разбору стиральной машины, необходимо отключить ее от сети, отсоединить от канализации и водопровода и переместить на просторное место, чтобы ничто не мешало проведению ремонта. Рядом нужно поставить один-два стола, чтобы складывать на них снятые детали.

В процессе разбора стиральной машины Bosch рекомендуется фотографировать каждый шаг, чтобы не возникло проблем при сборке. В первую очередь это касается проводки. При неправильном подключении может произойти короткое замыкание и выгорание контактов, что приведет к дополнительному дорогостоящему ремонту, а в худшем случае – к покупке новой техники.

Замена

Угольные щетки изнашиваются спустя некоторое время, поэтому их своевременно заменяют. Как правило, чтобы поменять комплектующие, мастера открывают панель, расположенную на стиральной машине сзади. Эта панель есть на бытовой технике почти всех марок, но некоторые модели нужно полностью разобрать. Есть и аппараты, которые так устроены, что добраться до двигателя невозможно даже после того, как вы их разберете. В этих случаях машинку отвозят на ремонт, где мастер развинтит ее и заменит щетки угольные. Машинки разных марок отличаются друг от друга, поэтому перед ремонтом изучите инструкцию. До того, как вы начнете разбирать оборудование, отключите  его от электросети.

Инструменты

Приготовьте набор инструментов, которыми вы будете разбирать агрегат, извлекать и менять щетки для стиральной машины. Чтобы развинтить корпус и достать мотор, используйте:

• отвертки;
• пассатижи;
• гаечный ключ;
• наждачку.

Разборка

Перед тем, как вы приступите к работам, подготовьте все, что необходимо: отсоедините аппарат от и водопровода, разверните его так, чтобы вам было удобно ремонтировать. Затем снимите крышку сзади, закрепленную винтами. Демонтируйте ремень, который связывает электрический двигатель с барабаном, куда загружается белье. Для этого потяните ремень к себе, аккуратно вращайте шкив. После разомкните разъем и отсоедините мотор от электропитания. Затем открутите винты, которые фиксируют электродвигатель, и снимите его.

Замена

Замена щеток показана по примеру техники Gorenje, однако этот метод подойдет и для работы со стиральными машинами других фирм:

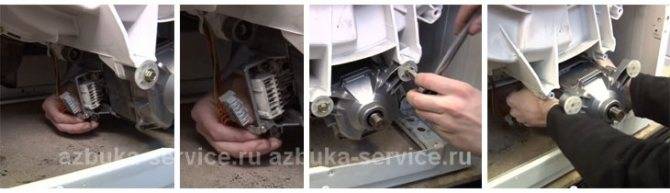

• положите агрегат набок, снимите крепежные детали, которые фиксируют угольные щетки, затем демонтируйте их;
• повторите манипуляции обратной стороны мотора;
• длина стержня истертых щеток угольных — примерно 1,5 см;
• очистите коллектор;
• поменяйте детали и закрепите их.

Заменяйте их попарно. После поставьте мотор назад и снова закрепите все детали. Установку делают в обратном порядке:

• поставьте электродвигатель на раму, закрепите его;
• подсоедините кабели;
• натяните ремень, поворачивайте валы;
• установите назад крышку;
• восстановите соединения с водопроводом, подключите аппарат к электросети.

Когда щетки для электродвигателей будут установлены, а стиральная машина подключена, проверьте, как хорошо она работает. Если аппарат крутится громче и не издает треска, вы все сделали правильно. Когда вы слышите нехарактерные звуки – обратитесь к мастеру, он осмотрит аппарат и даст оценку его состоянию.

Завершающие работы

Дополнительно протестируйте щетки для стиральной машины, чтобы понять, как они функционируют.  Например, поставьте аппарат на отжим, затем запустите быструю стирку. Время от времени перепроверяйте и заменяйте щетки для электродвигателей, когда они придут в непригодность. Обрабатывайте детали защитными составами и осматривайте бытовую технику.

В противном случае возможны более серьезные поломки, которые будет не так просто устранить даже в сервисном центре. Простые советы позволят вам быстро поменять вышедшие из строя комплектующие и вовремя поставить новые. При этом вам не придется тратиться на услуги. Даже если учесть, что этот ремонт несложный и не занимает много времени, мы советуем проконсультироваться с мастером, чтобы избежать негативных последствий. Главное правильно подобрать элементы и учесть все рекомендации.

Возможные причины поломки

О неполадках в работе щеточно-коллекторного механизма свидетельствуют факторы:

1. Косвенные:

• неровная работа двигателя,
• падение мощности мотора,
• остановка двигателя.

1. Прямые:

• характерный треск (звук отличается от механических шумов, связанных с износом металла),
• яркое (усилившееся) искрение.

Диагностику начинают с проверки целостности проводов и плотности электрических соединений в цеп: контакт может пропадать на участке до щеток. Если сомнений в выходе из строя щеток или коллектора не остается, обязательно нужно установить причину износа деталей. Повреждения могут быть следствием естественного старения, но часто причина скрыта. Возможны неисправности других узлов электродвигателя ­– износ опорных подшипников, амортизирующих колец, пластин коллектора.

Как поменять графитовые щётки?

Для подмены будет нужно приобрести набор уникальных медно-графитовых либо угольно-графитовых щёток, четкого размера, как были установлены ранее. Если установить другой набор, не схожий уникальному, то в процессе использования непременно возникнут препядствия.

Стандартный набор инструментов и расходных материалов: тестер углубленного типа, бокорезы, шуруповерт либо отвертка, саморезы 0-80, упаковка графитовых щёток.

Так как, неисправный компонент установлен снутри мотора, означает нам пригодится демонтировать движок полностью. Для этого сливаем всю воду, что есть снутри машинки, и кладём её (СМ) на ребро.

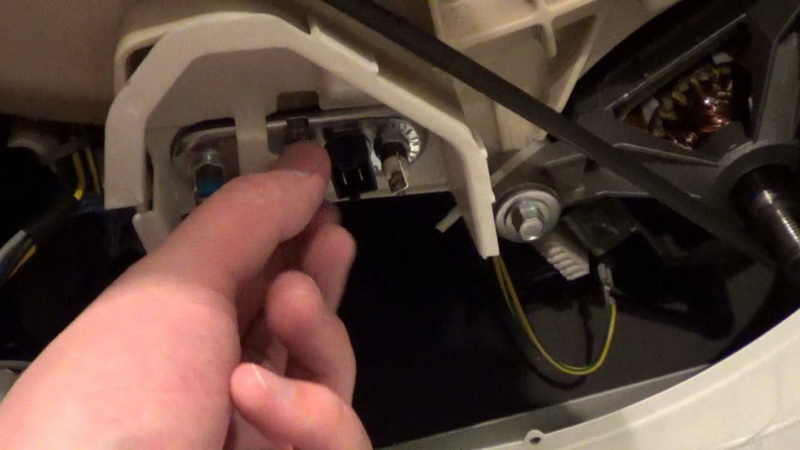

Снимаем поддон, и отсоединяем все провода от мотора. Так же советуем снять защиту от протечки, для более комфортного извлечения.

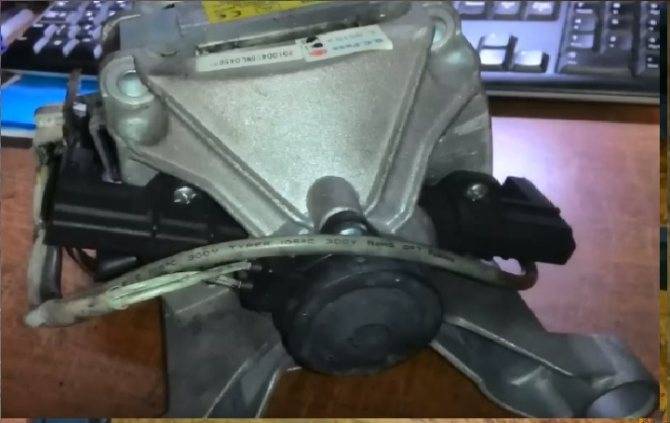

Открутив крепящие болты, вытаскиваем движок и кладём его на белоснежную (ненадобную, старенькую) тряпку. Лучше использовать разовую простынь.

Если у Вас стиральная машина Bosch из серии Classixx 5 либо Serie 6, то Вы увидите уникальный движок Bosch General Engine Type2, щетки которого размещены справа от соединительной муфты.

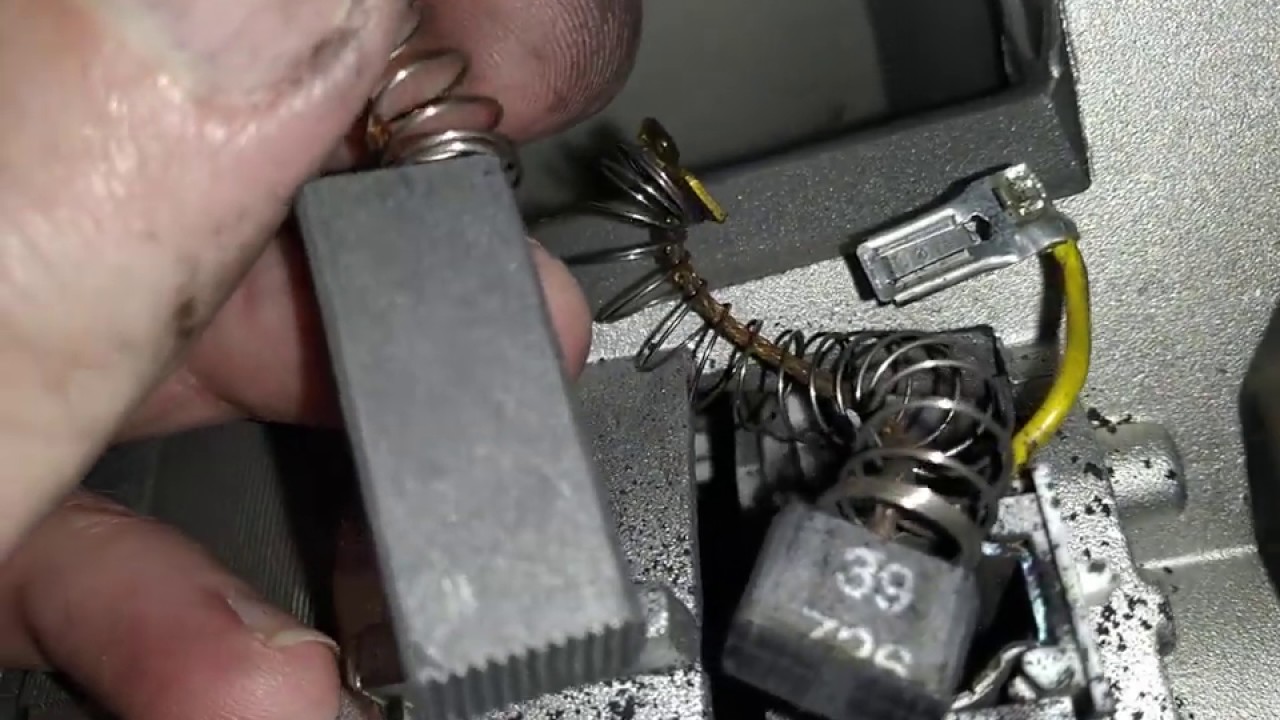

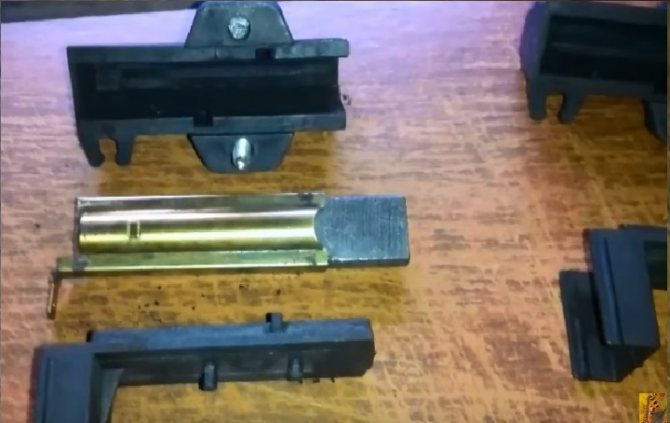

Вскрываете защитную крышку, и вытаскиваете стёртые щётки. Потом при помощи саморезов 0-80 устанавливаете и закрепляете новейшую пару.

Дальше следуют сборка всех компонент и крепление мотора.

Если в Ваши планы не заходит самостоятельный ремонт, то всегда можно пользоваться услугами нашего центра. Бесплатный выезд по Москве и гарантия после ремонта до 30 6 месяцев это минимум, что мы можем предложить.

Уточнения терминов и определения

1.1. Веб-сайт Админа интернет-сайт: http://www.Boschremont.Ru.

1.2. Сервис Веб-сайта способности навигации, получения и отправки инфы, доступные к использованию на Веб-сайте Гостем.

Цели сбора и обработки персональных данных Пользователя

2.1. Администрация Веб-сайта собирает и хранит только те индивидуальные данные Юзера, которые нужны для предоставления полного либо частичного функционала Веб-сайта, Товаров, кроме случаев, когда действующим законодательством РФ предвидено непременное хранение индивидуальных данных в течение определенного законом срока.

2.2. Администрация Веб-сайта обрабатывает индивидуальные данные Юзера в целях выполнения контракта меж Администрацией Веб-сайта и Юзером, предметом которого является предоставление Администрацией Веб-сайта Юзеру доступа к использованию Веб-сайта, его функционала и Товаров.

2.3. Обработка индивидуальных данных Юзера осуществляется без ограничения срока, хоть каким легитимным методом, в том числе в информационных системах индивидуальных данных с внедрением средств автоматизации либо без использования таких средств.

2.4. В отношении индивидуальных данных Юзера сохраняется их конфиденциальность, не считая случаев добровольческого предоставления Юзером инфы о для себя для общего доступа неограниченному кругу лиц. При использовании отдельных функций Веб-сайта, Товаров Юзер соглашается с тем, что определённая часть его инфы о нем становится общедоступной.

Передача персональных данных

3.1. Индивидуальные данные Юзеров могут передаваться третьим лицам для выполнения соглашения, описанного в пользовательском соглашении (к примеру, для воплощения ремонта подрядчиком либо субподрядчиком), кроме случаев, прямо предусмотренных реальными Правилами и действующим законодательством РФ.

3.2. В целях выполнения соглашения меж Юзером и Администрацией Веб-сайта и предоставления Юзеру доступа к использованию функционала Веб-сайта, Товаров, Администрация Веб-сайта разрабатывает и вводит новые сервисы, улучшает качество сервисов, улучшает доступный функционал Веб-сайта и Товаров. Для обеспечения реализации обозначенных целей Юзер соглашается на воплощение Администрацией Веб-сайта с соблюдением действующего законодательства РФ сбора, хранения, скопления, классификации, извлечения, сравнения, использования, заполнения (уточнения) их данных.

Как начать стирать?

Подключив стиральную машину данной марки, не торопитесь нажимать кнопку включение/выключение. До этого проверьте, открыт ли кран-тройник и не льется ли вода в бак машинки самотеком. Если все нормально произведите последующие манипуляции.

• Включите машинку, нажав упомянутую кнопку.
• Плотно закройте лючок.
• Добавьте в отсек для основной стирки порошкоприемника незначительно порошка и задвиньте лоток назад.
• Найдите на панели управления селектор выбора программ и с его помощью изберите режим стирки при девяносто 0 С.
• Нажмите кнопку старт и дождитесь окончания стирки. Как стиралка закончит работу, можно считать, что машина готова к эксплуатации в обыкновенном режиме.

Чтоб постирать белье, действуйте также как и при первом запуске, только порошка кладите побольше и не забудьте отсортировать белье перед закладкой его в машинку. Выбрав программку, нажимайте кнопку старт и ждите окончания стирки. Если в процессе стирки будет нужно дозагрузка белья, повторно нажмите старт, а потом ожидайте, пока на экране высветится одно из сообщений. Yes будет означать, что дозагрузка вероятна. Откройте лючок и забросьте забытое белье. No значит, что дозагрузка невозможна. Чтоб продолжить стирку, опять нажимаем старт.

В процессе реализации программки можно ее поменять. Для этого нажимаем старт, поворачиваем селектор выбора режимов в необходимое положение, а позже снова нажимаем старт. Древняя программка отменится, а новенькая начнется с самого начала. Если вы по ошибке избрали высокотемпературную стирку, то отмените ее также, только заместо нового режима изберите полоскание, оно поможет охладить белье и, тем, минимизировать нехорошие последствия.

Подготовка

Перед тем, как приступить к ремонтным работам, проведите подготовительнеы меры, которые включают:

• выключите стиральную машину из розетки электропитания;
• закрутите входной клапан для перекрытия подачи воды;
• чтобы слить остатки воды из бака, подготовьте небольшую емкость и тряпку;
• выкрутите входной патрубок и слейте через него воду;
• снимите нижнюю лицевую панель с защелок, выкрутите сливной фильтр и слейте остатки воды через аварийный шланг. Фильтр очистите от загрязнений и мусора;

выдвиньте агрегат от стены для обеспечения свободного доступа к задней панели.

Ремонт стиральных машин лучше доверить профессионалам!!!

Представляем вам наш уникальный каталог частных мастеров и сервисных центров —

Выберете в фильтре свой город и мастера: по рейтингу, отзывам, цене!

Замена щетки для стиральной машинки своими руками

Щетки – это деталь, которая считается расходной из-за ее изнашиваемости, поэтому она нуждается в своевременной замене. В большом количестве стиральных машин разных моделей и брендов достаточно снять лишь заднюю панель для замены щеток, но есть и такие модели ,которые требуют полной разборки.

Бывают и такие конструкции, в которых невозможно подобраться к мотору даже при полной разборке, поэтому необходимо отвозить свою машинку в сервисный центр, где произведут разборку двигателя и замену электрощеток. Заранее подготовьте инструменты перед разборкой стиральной машины и установки новых щеток.

Отделяем мотор от барабана

Основной задачей является отсоединение мотора от барабана. Нужно отключить машину от сети, отсоединить контакты и приступить к работе с мотором. Предварительно убедитесь, что проблема именно в щетках; их износ можно легко обнаружить.

Щетки подлежат замене, если длина использованных стержней на старых щетках от 1,5 до 2 сантиметров.

Замена производится из-за неравномерного износа стержней. Может быть и так, что стержни будут стираться быстрее, поэтому замену необходимо будет проводить через несколько недель.

Всю свою работу заранее распределите поэтапно, и запишите, либо зарисуйте, а можете и сфотографировать. Это поможет вам правильно, ничего не упустив, собрать свою конструкцию и при этом не перепутав детали.

Фотографируем очередность работ

Перед заменой щеток предварительно запомните их местоположение, и в какую сторону расположен скос. Если неправильно их установить, мотор может заискриться.

Снять щетки можно с помощью отверток, после чего осмотрите коллектор мотора.

При обнаружении различных рода дефектов, таких как царапины или просто пыль, их нужно ликвидировать.

Царапины убираются мелкозернистой наждачной бумагой, а пыль можно очистить щеточкой. После этого можно устанавливать новые электрощетки (лучше всего оригинальные), придав их саморезами.

Если вы записывали ход своей работы, то провести обратную сборку вам не составит труда. После установки щеток, поставьте на место мотор, закрепив его, поставить электропровода и закрыть задней панелью.

Тестируем

Когда вы уже установили щетки и мотор, их нужно протестировать, чтобы убедиться в их работоспособности и дать новым щеткам притереться к своему месту. Тестировать можно такими способами как:

1. – включить машину в режиме отжима;
2. – поставить и запустить самую быструю программу стирки.

Рекомендуем первые 10-15 стирок не перегружать барабан бельем, так как новые щетки стиральной машинки должны прижиться на своем новом месте.

Проверяйте и меняйте щетки в моторе своевременно и не забывайте, что ваши проверки должны быть регулярными. Смазывайте детали и проводите профилактику конструкции.

Если соблюдать эти правила и использовать стиральную машинку согласно инструкции, то ваш агрегат прослужит вам долго и надежно. А если вы этого не будете делать, то повлечете за собой серьезные нарушения в вашей машине, и их будет очень сложно устранить.

Разборка корпуса

Перед тем как приступить к разборочным работам, следует обесточить технику. Чтоб пробраться к мотору, необходимо снять заднюю крышку машинки. Обычно, ее держит несколько креплений, открутить которые можно, используя обычную отвертку.

Дальше действуйте по таковой не один раз испытанной мастерами схеме:

• Снимите ремень привода, потянув его на себя, в это время прокручивая шкив. Если вы сделаете все верно, ремень без усилий соскочит. Отложите ремень в сторону, заодно осмотрев его состояние (может быть, его необходимо поменять).
• Отключите проводку от движка, чтоб достать его. Чтоб провода просто снялись, тяните разъем к для себя.
• Обычно мотор крепится снутри корпуса на винтах либо болтах. Открутите их, чтоб достать деталь.

READ Можно Ли Реноватором Резать Металл

Возможные неисправности и способы устранения

Щетки могут изнашиваться или повреждаться при интенсивной эксплуатации техники. Данная деталь не подлежит ремонту, ее можно только заменить. В следующих случаях требуется замена данного элемента:

• электромотор перестал вращаться в середине программы стирки. Если не наблюдались скачки напряжения, не было ударов, то это может свидетельствовать о смещении приводного ремня или истирании щеток мотора;
• нестандартный шум, потрескивание, вибрация. К этому приводит тот факт, что графитовые детали истираются и об ротор трутся пружины;
• снижение мощности электромотора, недостаточное количество оборотов на режиме отжима;
• запах гари;
• высвечивание на дисплее соответствующего кода ошибки.

Замену щеток может выполнить практически каждый пользователь с минимальными техническими навыками и инструментами. Если вы не можете справиться самостоятельно, обратитесь к мастеру, который быстро заменит щетки на дому, что продлит срок эксплуатации вашей стиральной машины.

Поэтапная работа

Подготовьте вашу СМ к ремонту: отключите ее от сети и коммуникаций, отсоединив заборный шланг, слейте из него воду. Выкрутите сливной фильтр — он располагается за люком, внизу передней панели. Достаньте фильтр и слейте воду, предварительно подставив емкость.

Теперь отодвиньте машину, обеспечив себе доступ к задней панели. Начинайте снимать двигатель:

• Крестовой отверткой открутите винты по периметру задней крышки.
• Снимите панель и отставьте в сторону.
• Мотор располагается под баком стиралки. Чтобы до него добраться, нужно убрать приводной ремень. Потяните слегка вперед, одновременно прокручивая шкив барабана.

• Сфотографируйте проводку двигателя для дальнейшего подключения.
• Отсоедините все провода.
• Выкрутите болты (их обычно от трех до четырех штук), которые фиксируют мотор.

Потяните слегка на себя и вытащите мотор из СМА.

Откручиваем мотор СМ Занусси

Когда задняя стенка корпуса будет убрана, можно увидеть бак, шкив и натянутый ремень привода (резинку с «колеса» необходимо снять). Теперь останется открутить электродвигатель. Чтобы было удобно выкручивать фиксирующие мотор болты, лучше наклонить машинку вперед и опереть о стену.

Если смотреть на стиральную машину Zanussi сзади, то движок располагается в правом нижнем углу. Мотор крепится к баку спереди двумя винтами – их необходимо выкрутить. Также есть пара болтов, расположенных сзади элемента. Чтобы подобраться к ним, лучше использовать удлинитель для бит шуруповерта.

Некоторые трудности могут возникнуть при выкручивании задних винтов. Но специальный металлический штырь-удлинитель для шуруповерта поможет справиться с задачей.

Как прозвонить: условия

Прежде чем проверить электродвигатель на неисправность, необходимо убедиться в том, что шнур и вилка прибора абсолютно исправны. Обычно об отсутствии нарушения подачи электрического тока в устройство, можно судить по светящейся контрольной лампе.

Убедившись в том, что электрический ток поступает к электродвигателю, необходимо осуществить демонтаж его из корпуса устройства, при этом сам прибор должен быть полностью обесточен, во время выполнения данной операции.

Проверка якоря и статора электродвигателя производится мультиметром. Последовательность измерений зависит от модели электрического агрегата, при этом, прежде чем прозвонить электродвигатель, следует убедиться в исправности измерительного прибора.

Наиболее частой «поломкой» мультиметров является уменьшение заряда батареи, в этом случае можно получить искажённые результаты замеров сопротивления.

Сколько могут прослужить электрощетки

Для изготовления щеток для двигателя стиральных машин выбирают только прочный и надежный материал. Готовое изделие должно обладать высоким показателем износостойкости. При этом угольные электрощетки относятся к расходникам. Данные детали часто меняют. Из-за чего же это происходит?

Как утверждают производители, угольные электрощетки способны без замены прослужить около пяти лет. Если же стиральная машина используется в редких случаях, то этот срок увеличивает практически вдвое. Детали исправно служат несколько лет. После этого они перегорают. Для дальнейшей работы стиральной машины требуется их замена. Стоит отметить, что электрощетки защищают от перегорания остальные детали стиральной машины.
