Подетальное устройство стиральной машины Самсунг, описание и назначение узлов

Виды стиральных машин и их отличия

Сегодня на рынке можно встретить две основные разновидности стиральных машинок: автоматические и полуавтоматические. Первый вариант отличается современным дизайном, многофункциональностью и наличием программного управления. Простенькие модели предназначены только для стирки в определенных режимах, а более сложные способны самостоятельно выставить температуру воды, выбрать необходимый объем ее, порцию порошка и скорость отжима. У машин-автомат главным рабочим элементом выступает барабан, он характеризуется повышенной чувствительностью к повреждениям. К плюсам автоматов относят значительную экономию порошка, воды и электроэнергии, они отличаются между собой объемом (от 3,5 до 7 кг) и по способу загрузки подразделяются на вертикальные и фронтальные.

Стиральные машинки с вертикальной загрузкой имеют сложную конструкцию, поэтому и стоят намного дороже, чем фронтальные. В процессе их эксплуатации створки барабана часто раскрываются, что, в свою очередь, может приводить к неисправностям и последующему ремонту. Подобная проблема чаще всего случается с бюджетными моделями китайского производства.

Что же касается агрегатов с фронтальным типом загрузки, то их приобретение обходится дешевле, чем моделей с вертикальной загрузкой. Данная техника характеризуется неприхотливостью в эксплуатации и редко требует ремонта. Прозрачный люк, размещенный в конструкции фронтально, позволяет удобно наблюдать за процессом стирки. Он выпускается с уплотнительным манжетом, что обеспечивает конструкции хорошую герметичность. Барабан в таких стиралках фиксируется на одной оси (у вертикальных моделей – на двух), они идеально подходят для малогабаритных квартир, поскольку верхний корпус конструкции при желании можно применять в качестве тумбочки.

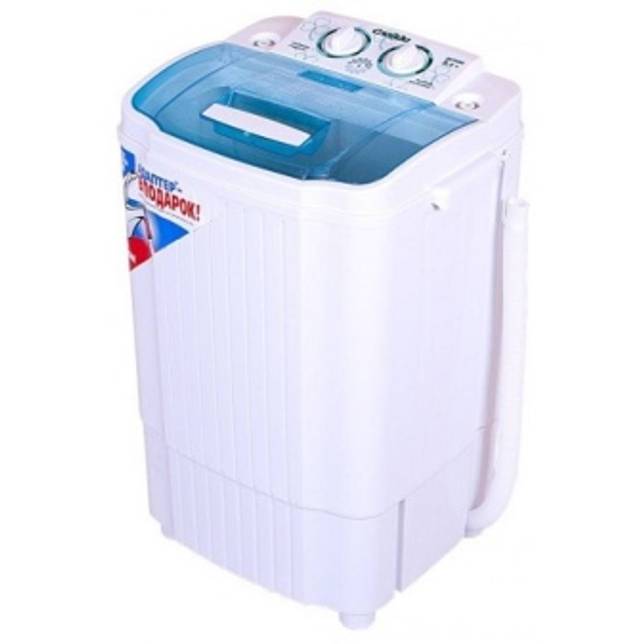

Полуавтоматические стиральные машинки не имеют модулей управления, их обычно оснащают только таймером. По сравнению с автоматами, у подобных моделей рабочим элементом выступает активатор, представляющий собой специальную вертикальную емкость с электрическим приводом. Кроме этого, в конструкцию таких моделей входить диск, который и отвечает за перемешивания белья в емкости. Главный плюс полуавтоматов – небольшой вес, что позволяет переносить технику в любое место, отсутствие необходимости подключения к водопроводу и доступная цена.

Samsung WW90J6410CW

Чуть дороже предыдущей следующая марка – WW90J6410CW, и повышенная стоимость объясняется улучшенными характеристиками и большей вместительностью. Максимальная загрузка белья у данной стиралки достигает 9 кг, что повлияло и на увеличение габаритов машинки до 60/55/85 (ширина/глубина/высота). Есть и другие отличительные параметры:

  • наряду с классом А+++ по потреблению энергии, эффективность стирки и отжима находятся на уровне А;
  • скорость вращения барабана при отжиме достигает1400 оборотов;
  • среди 14 программ есть уникальные режимы для стирки джинсов, верхней одежды, а также функции предотвращения сминания и предварительного удаления пятен;
  • барабан типа Diamond, гарантирующий тихую и качественную стирку.

Помимо названых особенностей машина имеет и стандартные функции. В их числе пузырьковая стирка, интеллектуальное управление, самоочищающийся барабан, автоматический мониторинг уровня пены и дисбаланса. Также в стиралке предусмотрен замок от детей, защищенный от протечек корпус, варьирование температурного режима, выбор окончания стирки и звуковое сопровождение. Доступна диагностика Smart Check.

Потребители хорошо отзываются о работе WW90J6410CW, именуя модель настоящей «рабочей лошадкой». Так, отмечается полноценное удаление въевшихся пятен и неприятного запаха в течение одной стирки. Подчеркивается и комплектация автомата надежным предохранителем, позволяющим стирать при скачках напряжения. Что касается недостатков, то тут скорее пожелания к производителю – добавить в машину осушительную функцию.

Подача и удаление воды

Подача воды из водопровода в бак происходит по такой схеме.

  1. Специализированный модуль «приказывает» впускному клапану открыться;
  2. Клапан открывается, а так как он находится под большим давлением, вода тут же начинает проникать в бак.
  3. Прессостат контролирует объем воды, чтобы ее набралось ровно столько, сколько нужно (то же самое происходит и при сливе воды, поэтому этот датчик незаменим для любой машины);
  4. Когда необходимый объем набран, прессостат сигналит модулю, а тот, в свою очередь, клапану, что воды достаточно и нужно закрыться.
  5. Клапан закрывается, и подача воды прекращается.

Как только стирка завершена, управляющий модуль начинает взаимодействовать с помпой. Помпа получает сигнал к сливу воды и начинает проталкивать ее в канализацию через шланг слива. Таким образом, вода из бака откачивается. Потом, с помощью тех же самых операций, машинка набирает воду для того, чтобы прополоскать белье, а потом точно так же ее сливает.

Видео

Для получения дополнительной информации посмотрите видео, как разобрать стиральную машину Samsung.

Окончила авторский физико-математический лицей и художественную школу. Получила высшее экономическое образование по направлению «инновационный менеджмент». Фрилансер. Замужем, активно путешествует. Интересуется буддийской философией, увлекается трансерфингом и любит средиземноморскую кухню.

Нашли ошибку? Выделите текст мышкой и нажмите:

Нити из золота и серебра, которыми в старину вышивали одежду, называются канителью. Для их получения металлическую проволоку долго тянули клещами до состояния необходимой тонкости. Отсюда и пошло выражение «тянуть (разводить) канитель» – «заниматься долгой однообразной работой» или «затягивать выполнение дела».

Если на любимых вещах появились первые признаки вынашивания в виде неопрятных катышков, от них можно избавиться при помощи специальной машинки – шейвера. Он быстро и эффективно сбривает сбившиеся в комки волокна ткани и возвращает вещам достойный вид.

Свежий лимон подходит не только для чая: очистите загрязнения с поверхности акриловой ванны, потерев половинкой разрезанного цитруса, или быстро вымойте микроволновку, поставив в нее емкость с водой и дольками лимона на 8-10 минут при максимальной мощности. Размягченную грязь останется просто вытереть губкой.

Натяжные потолки из ПВХ-пленки способны выдерживать от 70 до 120 л воды на 1 м 2 своей площади (в зависимости от размеров потолка, степени его натяжения и качества пленки). Так что можно не опасаться протечек от соседей сверху.

Удалить накипь и нагар с подошвы утюга проще всего поваренной солью. Насыпьте на бумагу толстый слой соли, нагрейте утюг до максимума и несколько раз, слегка придавливая, проведите утюгом по солевой подстилке.

Привычка «экономно» пользоваться стиральной машиной-автомат может привести к появлению в ней неприятного запаха. Стирки при температурах ниже 60 ℃ и короткие полоскания позволяют грибкам и бактериям с грязной одежды оставаться на внутренних поверхностях и активно размножаться.

В посудомоечной машине хорошо отмываются не только тарелки и чашки. В нее можно загрузить пластмассовые игрушки, стеклянные плафоны светильников и даже грязные овощи, например картошку, но только без применения моющих средств.

Для борьбы с молью существуют специальные ловушки. В липкий слой, которым они покрыты, добавлены феромоны самок, привлекающие самцов. Прилипая к ловушке, они выбывают из процесса размножения, что ведет к уменьшению популяции моли.

Перед тем как выводить различные пятна с одежды, нужно выяснить, насколько безопасен выбранный растворитель для самой ткани. Его наносят в небольшом количестве на малозаметный участок вещи со стороны изнанки на 5-10 минут. Если материал сохраняет свою структуру и цвет, можно переходить к пятнам.

Источник

Тонкости разборки машинок разных брендов

Стиральные машинки, изготовленные разными производителями, в целом похожи и выполняют одинаковый набор базовых функций. Однако в конструкции агрегатов и расположении внутренних рабочих деталей имеются существенные различия.

У многих популярных моделей стиралок ТЭН располагается впереди. Чтобы до него добраться, понадобится просто снять фронтальную крышку и аккуратно извлечь деталь для последующего ремонта, замены или чистки

Для корректной разборки очень важно знать специфические уникальные особенности модели, подлежащей ремонту. Тогда работа пройдет легко и в зону неисправности удастся проникнуть без всяких проблем

Шаги разборки машинок Samsung

Бытовые стиральные машинки Самсунг разбираются довольно легко. Емкость для загрузки порошка располагается удобно и держится всего на двух саморезах. Рабочий ТЭН находится внизу бака непосредственно под передней крышкой и добраться до него не составляет никакого труда.

Если у стиралки Самсунг не открывается дверь, проблему следует искать в модуле управления. Справиться самостоятельно с ремонтом такого плана довольно сложно. Лучше передать эту работу специалистам из сервисного центра

Подробно с выполнением ремонта стиральных машинок марки Самсунг ознакомит пошаговое руководство, которое приведено в рекомендуемой нами статье.

Нюансы починки моделей от Ariston

В изделиях Аристон наиболее часто выходят из строя подшипники и сальники бака. Конструкция модели продумана таким образом, что починке этот узел не подлежит. Но для умелых и опытных домашних мастеров преград не существует.

Чтобы заменить сальник, цельный бак развальцовывают или распиливают ручной пилой. Иного способа для восстановления деталей не предусмотрено, кроме, разумеется, покупки нового бака и установки его в фирменном сервисном центре компании.

Испортившийся двигатель в технике Аристон – нередкое явление. Для починки нужно выкрутить болты, снять заднюю часть корпуса, а потом извлечь узел. Если после диагностики выяснится, что элемент не подлежит ремонту, придется купить новый и установить на место старого

Модели стиралок марки Аристон последнего поколения оборудованы устройствами самодиагностики, что существенно ускоряет процесс поиска поломки. Коды неисправностей и ошибок в работе высвечиваются на табло, оповещающем о возникшей или назревающей проблеме. Их расшифровка поможет понять, что и как следует ремонтировать.

Порядок разборки стиралок Atlant

Приборы бренда Атлант практично сконструированы и подлежат ремонту. В самом начале разборки необходимо снять противовес, а потом удалить внешнюю управляющую панель. Барабан в этих моделях состоит из двух половинок, стянутых болтами, поэтому любые рабочие детали заменить можно в два счета.

Модели от компании Атлант имеют встроенную систему самодиагностики. В случае возникновения неисправностей электроника выводит на дисплей соответствующую информацию. Хозяева могут прочесть сообщение, свериться с документацией и определить способ устранения неполадки

Специфика машинок марки Electrolux

Машинки Электролюкс очень надежны и довольно редко ломаются. С десяткой лидирующих по продажам стиралок Electrolux познакомит составленный нами рейтинг. Фасадная панель снимается элементарно и сразу же открывает доступ ко всем основным узлам и деталям.

На отдельных съемных опорах размещаются рабочие подшипники и сальники. Для их замены полностью разбирать барабан не требуется.

Если в стиралке Электролюкс не крутится рабочий барабан, скорее всего, повредились щетки, ремень привода, двигатель или плата управления. Искать неполадку можно самостоятельно, но мастера из сервисного центра сделают это быстрее и на самом высоком профессиональном уровне

Особенности стиральной техники марки LG

Бытовая стиральная техника LG отличается сложной конструкцией. Чтобы снять фронтальную панель, придется сначала отверткой выкрутить гайки, надежно фиксирующие крышку люка. Затем предстоит аккуратно убрать винт, крепко стягивающий хомут для удержания манжеты.

Чтобы проще было справиться с разборкой стиральной техники, можно наглядно изучить конструкционные особенности агрегата, рассмотрев эту схему

Затем понадобится удалить находящийся сверху утяжелитель и только после этого аккуратно извлечь подлежащий ремонту или замене бак.

Южнокорейский производитель снабжает свои новые модели системой самодиагностики. Расшифровка кодов ошибок поможет оперативно и безошибочно определить, что нужно менять и где ремонтировать. Позволит сразу решить, стоит ли производить ремонт своими руками или лучше обратиться в мастерскую.

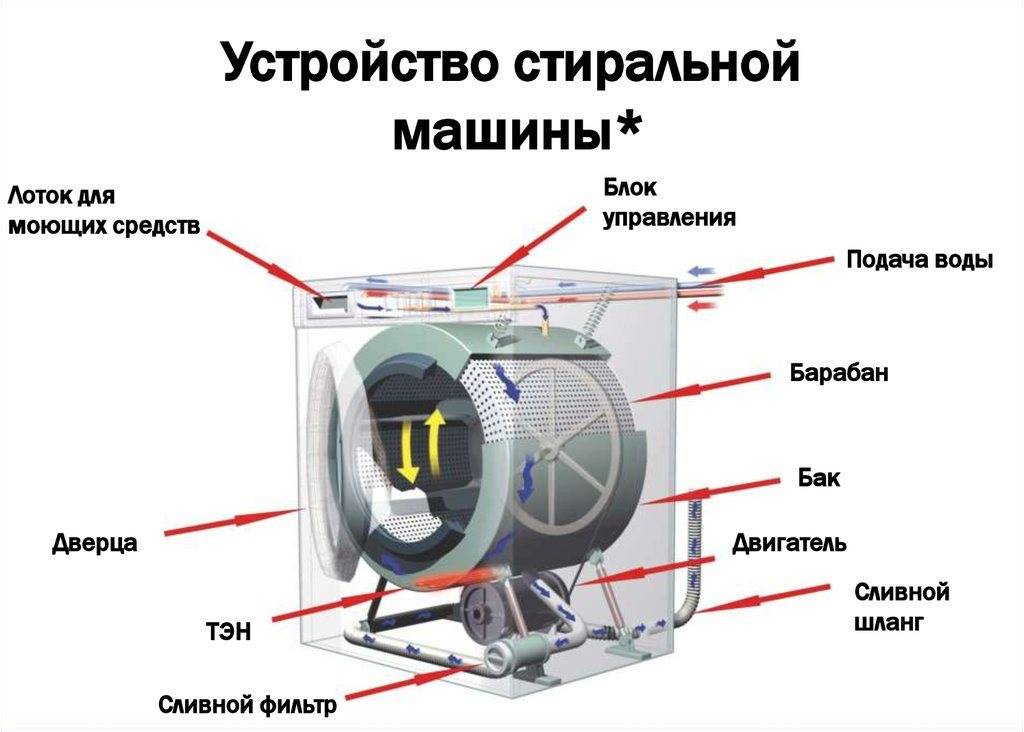

Техническое устройство

Зная и умело используя каждый узел стиральной машинки, можно без особых усилий продлить ей срок службы на весьма продолжительное время. Подробнее рассмотрим каждый технический блок этой сложной системы.

Прессостат

Правильное функционирование данного датчика напрямую влияет на качество стирки вещей. Ведь отвечает прессостат за отслеживание уровня поступающей воды. Соответственно, чем точнее его показания, тем лучше соблюдается концентрация стирающих веществ в воде.

Прессостат или датчик уровня контролирует количество воды в баке.

Симптомами неисправного прессостата являются:

  • Запуск стирки без воды.
  • Некорректный уровень при стирке – слишком много воды, либо слишком мало.
  • Частое повторение циклов откачивания грязной воды и подачи чистой.
  • Сбои в работе любой из используемых программ стирки.

При появлении любой из вышеуказанных проблем необходимо без промедления вызывать мастера для ее устранения, а также предотвращения дальнейшего выхода из строя других систем.

Клапан забора воды

Этот узел выполняется в виде электромагнитного клапана, управляемого основным блоком. Данный клапан может иметь всего 2 рабочих положения – открытое или закрытое. Работа его возможна только при функционирующем прессостате, иначе корректно отследить уровень набранной воды в машинку не сможет блок управления.

В зависимости от типа, клапан может иметь от одной до трех катушек.

Подача воды происходит через клапан, далее жидкость направляется к контейнеру для стиральных веществ, после чего поступает в бак. Перед забором вода пропускается через решетку с небольшими отверстиями — для механической очистки воды от мусора.

Основной фактор неисправности клапана является невозможность перехода в открытое состояние. Соответственно, стирка становится невозможной. Одним из признаков неисправной системы подачи воды является отсутствие характерных щелчков при запуске программы стирки.

Тахогенератор

Тахогенератор – устройство, предназначенное для контроля количества оборотов двигателя. От соблюдения установленного режима работы зависит не только шумность стирки, но и устойчивость стиральной машины в процессе работы, а также долговечность ремня, передающего момент вращения от электродвигателя на барабан.

Именно таходатчик помогает электронному блоку регулировать обороты мотора.

Датчик устанавливается на двигатель, и по мере изменения его оборотов, корректируются показатели магнитного поля устройства. Блок управления, получая данные о таком изменении, корректирует и количество оборотов двигателя.

К симптомам, говорящим о неисправности тахогенератора, относятся некорректная скорость вращения барабана на всех режимах стирки. При замачивании белья это грозит недостаточной степенью очистки загрязнений с поверхности тканей, на отжиме некорректная работа тахогенератора может обернуться низким качеством данной операции, а в самых критических случаях – разрушением механизма вращения барабана.

Датчик температуры

Датчик температуры – еще одно важнейшее звено, способное обеспечить высокое качество стирки. Этот элемент контролирует уровень нагрева воды, а значит отвечает за соблюдение режимов стирки.

Получив показания с датчика температуры, блок управления регулирует подачу электричества на нагревательный элемент, за счет чего и достигается наилучшее соответствие температуры выбранному режиму стирки.

Термистор определяет степень нагрева воды, посылая сигнал модулю.

Неисправность датчика определяется несоответствием температуры нагрева воды выбранной программе. Измеряется, как правило степень нагрева стекла во фронтальной машинке для стирки. В моделях с верхней загрузкой определить исправность датчика иногда можно только по наличию или отсутствию ошибок блока управления. Чаще всего проблемы в работе этого датчика определяются именно по некорректной температуре воды, а не по отсутствию нагрева в принципе.

Другие элементы

В некоторых современных моделях могут присутствовать такие элементы, как электронные часы, показывающие оставшееся до окончания программы стирки время. Многие машинки комплектуются системой сигнализации об окончании программы.

Удаленное управление позволяет задавать режимы и программы в стиральной машине.

Все эти компоненты воедино объединяются электронным блоком управления.

Водоснабжение

Вода в стиралку подается через специальные шланги, подключенные к водоснабжению в квартире. То, как долго наполняется бак, зависит от параметров оборудования. В системе может быть установлен определенный уровень для стирки.

Также в конструкции предусматриваются мониторы давления, представляющие собой небольшие герметичные емкости с мембранами на входе. Как только достигается нужный уровень воды, внутри емкости повышается давление. Контактная система позволяет закрыть клапан, тем самым прекратив подачу.

В некоторых машинках используются датчики давления в виде специальных электронных контролеров, созданных с использованием полупроводниковых технологий. В данном случае повышение уровня воды с увеличивающимся давлением меняет электропроводящие характеристики устройства. Полученный сигнал направляется на управляющую плату.

Регуляторы защищают систему от затопления, предотвращают работу нагревательного элемента вхолостую, а также выступают в качестве пенных детекторов.

Модуль управления

Эту часть стиральной машины автомат можно назвать, без преувеличения, “мозгом” устройства. Он управляет всеми процессами, когда агрегат начинает стирать, отдает команды всем узлам, в том числе и электродвигателю, о начале или завершении работы. В модуле управления установлены специальные программы, которые он выполняет. Список этих программ у каждой модели СМА разный. Есть модули более “умные”, с большим списком режимов и задач. Бывают попроще, дающие команды, на выполнение основных функций стирки и отжима.

Для контроля над процессом стирки, модулю требуется информация от разных частей машины. Для этого используются датчики, которые отсылают в “мозг” стиралки сигналы:

  • датчик контроля уровень воды (прессостат);
  • термостат;
  • таходатчик;
  • другая электроника.

Датчик контроля уровня воды

Этот датчик контролирует уровень воды в баке. С его помощью модуль узнает информацию о ее количестве при наполнении. В паре с этим датчиком работает воздушная камера, которая, в зависимости от того, насколько заполнен бак, подает на него давление.

Термодатчик

В стиральных машинах такие устройства встречаются двух типов – термостат и термистор. Первые можно увидеть на оборудовании прошлых лет. Термостаты в свою очередь делятся на газонаполненные и биметаллические. В последних используется реле: при изменении температуры оно замыкается. В газонаполненных устройствах залит фреон, при нагревании которого замыкается контакт регулятора.

Термистор для стиральной машины

Датчики, работающие на термисторах, применяются в более продвинутой современной технике, рассчитывая сопротивление в момент нагрева. Они гораздо надёжнее и эффективнее обычных термостатов. К тому же занимают заметно меньше полезной площади.

Таходатчик

Для контроля скорости вращения двигателя используется таходатчик. Только с его помощью возможны разные режимы скоростей двигателя в процессе стирки или отжима.

Другая электроника

К ней относятся разнообразные реле (например, датчик закрытия люка), световые индикаторы и дисплей, показывающий информацию о выполнении текущей операции, панель навигации. Так, в моделях машин ATLANT (Атлант), бывает пять видов панелей:

  • со светодиодной индикацией;
  • с сегментным дисплеем и световой индикацией;
  • панель управления с ЖК-дисплеем;
  • панель управления с ЖК-дисплеем и кнопками навигации;
  • со светодиодной индикацией и сегментным дисплеем.

Что поломалось и как починить?

В тех ситуациях, когда простые варианты сбоев не подтвердились, необходимо переходить к серьезному анализу задействованных в процессе включения стиральной машины узлов.

Фильтр помех

Фильтр помех – деталь, которая предназначена для гашения электромагнитных волн, которые идут от прибора. Это позволяет устранить вероятность помех в работе другой техники в доме. Еще одно свойство блока ФПС – защита блока управления от перепадов напряжения.

Чтобы устранить сбой, необходимо:

  1. Отключить подачу воды на стиральную машину.

  2. Отключить машинку от электросети, вынув вилку из розетки.
  3. Снять заднюю стенку, предварительно выкрутив удерживающие ее винты.
  4. Сетевой конденсатор находится вблизи боковой стенки машинки.
  5. Отсоединить деталь, открепив подводящие провода.
  6. Если фильтр сгорел, то его необходимо заменить.
  7. Если внешне дефектов не видно, деталь прозванивают мультиметром. ФПС, который находится в рабочем состоянии, возвращают на прежнее место.
  8. Установить на место заднюю стенку.

После замены поврежденной детали следует проверить работоспособность стиральной машины.

Кнопка включения

Сначала кнопку можно просто осмотреть. Если она запала или свободно болтается, это может сказываться на ее работоспособности.

Проверка кнопки проводится с использованием специального прибора – мультиметра. Для диагностики узла следует выполнить прозвон. На нерабочую кнопку реакции прибора не будет.

Управляющий модуль

Управляющий модуль играет роль «мозга» стиральной машины. Для проведения диагностики и осмотра, блок следует достать из корпуса машинки, отсоединив провода. При перегорании дорожек, варистора (полупроводникового резистора) или других элементов платы, необходимо провести качественную диагностику.

Из-за сложности организации и необходимости наличия специальных знаний, следует доверить ремонт управляющего модуля специалисту.

О ремонте управляющего модуля расскажет видео:

Не запускается режим стирки

Если после нажатия кнопки включения загорелись индикаторы и дисплей, это не всегда говорит о готовности стиральной машины к работе. Отсутствие запуска стирки может указывать на неисправность устройства блокировки люка. О такой проблеме говорит символ «замок» на дисплее.

Доступ к узлу, который сбоит, открывается со стороны люка. Для этого следует выполнить частичную разборку стиральной машины, чтобы добраться до замка.

Порядок работ:

  • открыть дверцу;
  • манжету необходимо отогнуть вовнутрь;
  • снять хомут;
  • открутить винты и снять замок;
  • отсоединить провода.

Проверка электроники осуществляется мультиметром. Если с замком все в порядке, то неисправность следует искать в других элементах – прессостате, помпе и т.д.
