Правила самостоятельной установки и подключения духового шкафа

Следуем технике безопасности

Работа с бытовым газом требует особой осторожности, так как любая ошибка чревата печальными последствиями, причем масштаб бедствия может быть весьма серьезным. Как показывает практика, от взрыва бытового газа разрушается не только одна квартира, а может пострадать целый подъезд

Поэтому нужно быть предельно внимательным и не браться за это дело, если есть хоть малейшие сомнения:

Прежде чем начать монтаж, изучите правила установки и примите меры предосторожности. Посмотрите соответствующие видео в интернете, чтобы понимать, как и что делать.
Заранее подготовьте все необходимые инструменты, измерительные приборы, шланги, обмотки, герметик и прочее

Шланг, обмотка, соединительные элементы должны быть специальными (для газа).
Перед монтажом внимательно осмотрите бытовую технику, шланги и остальные элементы на предмет брака и повреждений. Это недопустимо. Вся продукция должна иметь сертифицирована.
Газовый шланг — не больше 3 м. Нельзя стыковать шланги между собой. Также следите, чтобы не было перегибов.
При установке газовой духовки и газовой варочной панели каждая нуждается в отдельной трубке подачи газа, с собственным краном, который будет при необходимости перекрывать подачу газа.
Использовать переходники и соединения в минимальном количестве. Обычно это 2: на входе духовки, на вентиле.
Приборы присоединяются к электросети (подсветка шкафа, пьезоэлемент)
Во время установки важно следить, дабы электрокабель не касался газового шланга. Также запрещено использовать для таких приборов удлинители, двойные и тройные розетки
Это может рано или поздно привести к замыканию и возгоранию.
По завершению работ следует обязательно проверить все места соединений на предмет утечки газа. Не вздумайте делать это с помощью огня! Нанесите в нужные места мыльный раствор. После включения подачи газа в месте утечки будет раздуваться мыльный пузырь либо образовываться пена.
Лишь после тщательной проверки всех стыков можете начинать использовать технику.

После ознакомления с правилами можете действовать дальше: подключать духовку и варочную панель.

Правила подключения

Если замена газовой модели плиты на кухне производится одновременно с ремонтом помещения, то может возникнуть необходимость ее передвижения в другое место

При этом важно соблюдать следующие правила установки плиты:

  1. Максимально допустимое расстояние от прибора до трубы газоснабжения – 4 метра, в идеале – не больше 2.
  2. В помещении должна быть качественно работающая вытяжная вентиляция.
  3. Современные агрегаты содержат функции электроподжига и подсветки духового шкафа, поэтому рядом нужно предусмотреть розетку с заземлением. Если выбрана модель с электрической духовкой, то придется от распределительного щита (с установкой дополнительного УЗО на 16 А) провести отдельную силовую линию, используя кабель 3 × 5.

Для соединения плиты с газопроводом применяется гибкий шланг (отличается от водопроводного желтыми метками на оплетке), максимальная длина которого – 5 м, а внутренний диаметр – более 10 мм.

Такие шланги бывают нескольких видов:

Резинотканевый. Мягкий и гибкий, не проводит ток, но является недостаточно жестким.

Резиновый с металлической оплеткой, самая распространенная ранее разновидность.

Нормы установки современной газовой плиты в квартире рекомендуют при подключении использовать сильфонный шланг, представляющий собой растягивающийся металлический рукав в защитной оболочке.

Многие люди, чтобы сократить денежные расходы, проводят установку самостоятельно. Но для того чтобы осуществить монтажный процесс надо знать несколько важных правил:

  • Расстояние от трубы до варочной плиты не должно быть больше 4 метров. Поэтому использовать гибкий шланг длиною больше 4 метров нельзя.
  • В силу того, что в современных газовых плитах используется подсветка в духовке, а в некоторых моделях электрогриль, то для подключения питания потребуется розетка с заземляющим контуром. Помните, что от розетки до распределительного щита в доме должен быть протянут отдельный медный кабель сечением 3 х 1,5 мм². То есть, он трёхжильный, имеющий сечение каждой жилы в полтора квадрата. В щитке на проводку устанавливается УЗО на 16А.

Производители предлагают три вида газовых рукавов:

  1. Резинотканевый. По механической прочности он уступает остальным видам, но по гибкости и мягкости превосходит остальные. В этом шланге нет металлических вставок, поэтому изделие не является проводником тока, что является немаловажным фактором для электрозависимых газовых плит.
  2. Резиновый со стальной оплёткой. Это надёжный и прочный газовый шланг.
  3. Сильфонный. Такое изделие относится к категории металлорукавов. У него повышенная жёсткость и прочность. Очень надёжное, но дорогое изделие. В продажу поступают две разновидности: голый шланг и покрытый сверху диэлектрической изоляцией жёлтого цвета. Предпочтение лучше отдать второму.

Сильфонная подводка для газа

После того, как место и способ установки будет выбран, необходимо предусмотреть:

  • Защиту от перепадов напряжения в общей электрической сети;
  • Заземление;
  • Вентиляцию – встроить духовку нужно на расстоянии 50 мм от задней стенки ниши, снизу 9-10 см, а по бокам зазоры должны составлять примерно 5 см.

Схема установки газовой печи

Если встраиваемый духовой шкаф зависимый, то есть идет в комплекте с варочной поверхностью и общей панелью управления, его устанавливают под плитой одновременно с ней. Независимую печь монтируют в любом удобном месте. Основное условие: она должен быть расположена недалеко от газового крана.

При установке и подключении необходимо соблюдать порядок действий, использовать подходящие материалы и точно следовать инструкции. После окончания монтажных работ проверить герметичность соединений. Часто при установке встраиваемого духового шкафа своими руками используют тройник для газовой трубы, к которой уже подключена варочная поверхность. Такой способ противоречит правилам установки газового оборудования и грозит штрафом. Духовой шкаф и варочную панель следует подключать раздельно, подводя к каждому прибору собственную трубу.

Перед монтажом духовой печи изучают инструкцию по эксплуатации. Для соединения с газовой магистралью используют гибкий шланг или металлическую трубу. Второй вариант применяют, когда техника установлена рядом с ней. Шланг для соединения должен быть цельный, длиной не более 1,5 м. При установке его нельзя пережимать и натягивать.

Разберем, как установить духовой шкаф:

  1. Сначала проверяют комплектацию техники и отсутствие механических повреждений.
  2. Затем один конец шланга подключают к газопроводу. Перед установкой в кран вставляют диэлектрическую вставку.
  3. Другой конец шланга подсоединяют к бытовому прибору накручиванием гайки по резьбе. Чтобы обеспечить герметичность, устанавливают специальную прокладку, смазанную солидолом.
  4. После этого проверяют герметичность соединений с помощью мыльного раствора. Его наносят на стыки и открывают кран. Если пузырей нет, значит, все сделано правильно.
  5. Если техника оснащена электрическим поджигом, ее дополнительно подключают к электрической сети. Для электроснабжения используют отдельную линию с заземлением.
  6. После подключения духовой шкаф фиксируют в мебельной нише, используя крепления из комплекта. Если с моделью идут установочные планки, их крепят внутри короба.
  7. Затем проверяют работу прибора, включив согласно инструкции. Если он работает корректно, монтаж завершен.

После установки и подключения герметичность должен проверить работник газовой службы. Он делает соответствующую запись о дате посещения, серийном номере оборудования и типе соединения. До его проверки пользоваться техникой не рекомендуется.

Подготовка места для монтажа техники

Для того чтобы печь прослужила долго и не сломалась в первый же месяц эксплуатации, ей нужно найти правильное и удобное место. Рассмотрим несколько типов расположения.

Под столешницу

Схема встраивания духового шкафа весьма простая — его устанавливают под столешницей на определенной удаленности от мойки и прочих источников воды. Над ним располагают варочную панель. В итоге получается полноценная зона приготовления пищи. Кухонный гарнитур и духовку вместе с ним ставят на уровне пояса или даже немного выше.

Здесь вырез в кухонном гарнитуре подгоняется под размер печи заранее. После этого все края обклеивают защитной лентой, чтобы установка духовки не была проблематичной. По окончании всех работ с мебелью в подготовленный вырез просто вставляется духовой шкаф.

В колонну

В современных дизайнерских проектах можно встретить и раздельный монтаж печи и варочной панели. Например, когда варочная панель располагается на столешнице, а микроволновая печь и духовка находятся друг над другом в шкафу-колонне вместе с ящиками.

Такое расположение не только выглядит стильно, для многих оно еще и удобнее, так как духовка находится на уровне глаз, наклоняться к ней не нужно, а следить за блюдами внутри проще. Плюсом такого расположения станет то, что до приборной доски на духовке не смогут дотянуться дети или животные. Часто такой кухонный гарнитур стоит дороже.

Есть также вариант расположения в тумбе, он отличается от предыдущего тем, что печь находится на небольшом возвышении от общего уровня столешницы

Здесь очень важно во время проектирования кухни продумать конструкцию, которая выдержит вес прибора и не деформируется при нагревании

Островное расположение

Расположить печь можно и по центру помещения в кухонном острове. Но это возможно только если у вас большая комната или объединенная кухня-гостиная, в остальных случаях остров мешает и уменьшит функциональность кухни.

Подключение к электричеству в этом случае делается через пол, поэтому уровнь пола поднимают и делают подиум. Если у вас и без того низкие потолки, такой вариант опять же не подходит.

Угловое расположение

Чаще всего в в углу располагают раковины, но это не совсем верно. «Мокрую» зону лучше оставить поближе ко входу или окну, чтобы она была лучше освещена. А в освободившемся углу расположить зону готовки.

Установка в таком виде ничем не отличается от встраивания вдоль стены, но важно обратить внимание на то, как будет открываться дверца, не помешают ли ей ящики и ручки

Установка и подключение электрического шкафа

Встраиваемый духовой шкаф вполне может быть и газовым. Однако такое подключение к сети может выполняться только специалистами газовой службы – все эти нюансы ими тщательно контролируются.

Совет! Перед подключением духовки подача газа в квартиру перекрывается. Поэтому выгоднее устанавливать и варочную поверхность сразу.

Процесс подключения состоит в соединении духового шкафа с трубой, которая подает газ в кухню, посредством специальных газовых шлангов, при этом источник газа должен находиться на расстоянии до 1,2м от духовки.

Перед окончательным включением техники газ обязательно проверяется на включение – как только появится характерный запах, подача газа вновь перекрывается до устранения неполадок. По завершению работ технику подключают к электрической сети (от электричества работают поджиг, освещение).

Тумба для духовки делается высотой 720 мм, без учёта высоты регулируемых пластиковых ног, и шириной 600 мм, глубина корпуса 560 мм, что превышает глубину стандартного корпуса 522 мм.

Внимание!

При проектировании тумбы для встраиваемого духового шкафа обязательно изучите схему встраивания из инструкции к Вашей духовке.

В нашей инструкции размер проема для установки духовки 595*595 мм — это стандарт, но встречаются духовки другого размера, поэтому будьте внимательны. Кстати, на схеме
Вы ещё видите, что глубина корпуса для духовки должна быть не менее 560 мм.

Рис. 16. Схема встраивания электрической духовки
Рис. 17-18. Корпус тумбы для духовки

В нижней части корпуса для духовки устанавливается ящик метабокс самой малой высоты, подробно читайте о метабоксах
на странице о направляющих метабокс.

Внимание!

При проектировании ящика не забудьте оставить пространство по высоте не менее 595 мм для духовки. Корпус для духовки делается без задней стенки, чтобы избыткам тепла было куда уходить.

Рис. 19. Корпус духовки, задняя верхняя стяжная панель расположена вертикально
Рис. 20. Ящик в нижней части тумбы для духовки

На торцы боковых стенок корпуса для духовки крепим термоизоляционные планки, они покупаются отдельно, подробно о таких планках
читайте в статье о секретах надежной кухни.

Термоизоляционные планки защитят фасады на смежных корпусах, особенно это важно, если фасады пленочные. В противном случае возможно отслоение пленки и нужно будет покупать новые фасады

Рис. 21. Установка термоизоляционных планок

Кстати, духовки продаются без евровилки, её надо купить отдельно. Как подсоединить евровилку читайте на специализированных сайтах или доверьте это электрику, если боитесь.

Что касается подготовки разводки для электрической духовки, то это тоже не тема мебельного сайта. В
нашем случае дом новый и в нём всё уже учтено, оставалось только вилку подключить к розетке, а вернее к удлинителю.

Рис. 22. Электрическая духовка перед установкой в тумбу
Рис. 23. Схема крепления духовки к корпусу тумбы

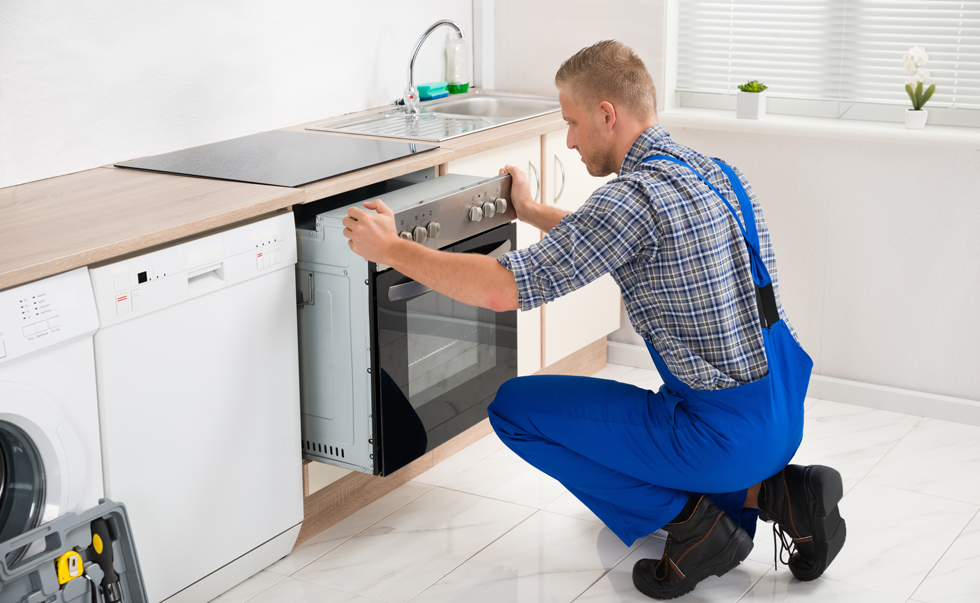

Рис. 24. Установка электрической духовки

Электрический духовой шкаф самостоятельно установить проще, чем газовый. Перед тем, как встроить духовой шкаф, необходимо обеспечить следующие условия:

  • необходимое расстояние от ближайших поверхностей: между боковыми стенками соседних тумбочек и кухонной стеной — около 5 см., расстояние от пола 5 — 9 см.
  • Саму духовку желательно выставить строго по уровню, неточная установка может привести к нарушению ее работы.
  • Далее духовка прикручивается к боковым стенкам установочного шкафчика или к дополнительным деревянным планкам, закрепленным на стенках соседних кухонных тумбочек.

Основная трудность при установке электрического духового шкафа заключается в вопросе, как подключить его к электрической сети. Большинство духовок рассчитаны на очень высокое электропотребление, поэтому не каждая проводка выдерживает такую нагрузку. Решая, как правильно подключить электрический шкаф, приходится идти на монтаж дополнительной линии для подключения к силовому щиту и установки отдельного автомата.

Электрический духовой шкаф установить намного легче чем газовый, следует лишь придерживаться основных правил

Выпускаемые модели духовых шкафов предусматривают два способа подключения в электрическую сеть: через вилку с розеткой или напрямую через колодку.

В первом случае выбирается вилка и розетка по максимальному току: для плиты мощностью до 3,5 кВт. они должны быть рассчитаны на ток 15 А., при мощности до 5 кВт. это значение возрастает до 32 А. Применяются трехконтактные розетка и вилка с заземлением (обычно это провод желто-зеленого цвета), контакты с белым и голубым проводом подключаются к сети.

При подключении через клеммную колодку с винтовыми зажимами также соблюдается цветовая маркировка.

Как устанавливать духовой шкаф

После выбора типа прибора и конкретной модели, необходимо провести определенные подготовительные работы, перед тем, как приступить к установке встраиваемого духового шкафа своими руками

Особое внимание уделяется подготовке стен и мебели. Кухонную мебель и технику изготавливают по установленным шаблонам, поэтому покупку встраиваемой духовки можно отложить на завершающий этап ремонта

Чаще всего для установки в нишу подбирают духовой электрический шкаф 45 см шириной. Это стандартный размер прибора.

Место под установку духового шкафа необходимо предусмотреть еще на этапе планирования кухонного гарнитура

Что касается самой ниши, то необходимо позаботится об отсутствии перекосов. Неровная поверхность может повлечь за собой неравномерность распределение веса тяжелой техники. Ниша должна быть чуть больше размеров духового шкафа. Сзади духовки необходимо предусмотреть не менее 4 см, внизу – не меньше 9 см и по 5 см с каждого бока. Такие интервалы позволят избежать перегрева и деформации мебели и техники.

Заблаговременно, еще до установки кухонного гарнитура, необходимо определится с источником питания и, если это необходимо, заменить газовые трубы и краны входа или электропроводку.

Установка встроенной духовки: монтаж электрики

Установка встроенного электрического духового шкафа предполагает наличие надежной электропроводки и соответствующего автомата УЗО или хотя бы силовой розетки с заземлением, если ремонт был сделан давно и монтаж электрощита проблематичен. В выборе проводки предпочтительней должна быть медная с тремя жилами. Провода должны размещаться на высоте минимум 10 см, а сила тока должна составлять не меньше 40 ампер. Если есть отдельная проводка, то во избежание короткого замыкания следует убедиться в том, что она выдержит силу тока.

Подключение электрической части — наиболее важный и ответственный момент при монтаже духовки

Во время работы с электрикой следует соблюдать ряд правил:

  • недопустимо соединение проводов между собой путем скрутки;
  • нельзя напрямую соединять алюминиевый провод с медным;
  • для соединения проводов следует использовать специальные винтовые клеммники;
  • подключать проводку к электрощиту следует через отдельный автомат.

При установке электрического духового шкафа, встраиваемого своими руками, особое внимание следует обратить также на штекер. Современные модели, как правило, оснащены массивными, рассчитанными на высокое напряжение штекерными вилками

Недопустимо наличие брака, ржавчины или других повреждений на них.

Статья по теме:

Окончание монтажа предполагает соединение всех проводов и подключение устройства. Перед тем как пользоваться духовым шкафом, необходимо обязательно проверить его работу, что бы потом не пришлось проводить демонтаж оборудования. Проводка должна размещаться в специальном отверстии в нише, во избежание пережима провода и его деформации.

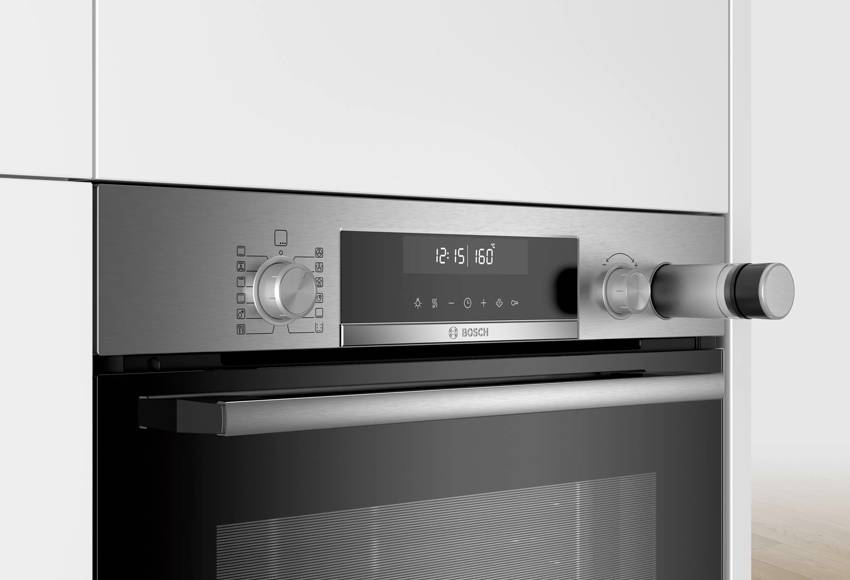

Особенности установки духовых шкафов Bosch и Electrolux

Установка духового шкафа Бош довольно простая и предполагает всего лишь подключение в розетку, однако предварительно на ней должен быть установлен специальный отдельный предохранитель. Зависимые духовки, которые соединены с электроплитой, подразумевают прямое подключение к току высокого напряжения, поэтому установку такого оборудования должен проводить квалифицированный электрик.

Отдельные производители могут указывать индивидуальные требования к установке их техники

Если же речь идет о монтаже компактного духового шкафа, то предварительно следует познакомиться со схемами и рекомендациями, которые прилагаются к конкретной модели. Также желательно просмотреть специальное видео установки встраиваемого духового шкафа своими руками на сайте производителя.

Свои нюансы имеет установка духового шкафа Электролюкс. Техника от этого производителя отличается высоким уровнем встроенной электроники и целым рядом защитных функций. Например, в соответствии с инструкцией к целому ряду моделей, первое включение духового шкафа, да и все последующие, возможны только после установки времени.

Установка встраиваемого газового духового шкафа: общие рекомендации

Монтаж встраиваемого кухонного оборудования, работающего на газу, предполагает ряд определенных трудностей. Основная проблема – это подведение магистрального газопровода к приборам. Наибольшее число сложностей возникает при монтаже встроенного газового оборудования.

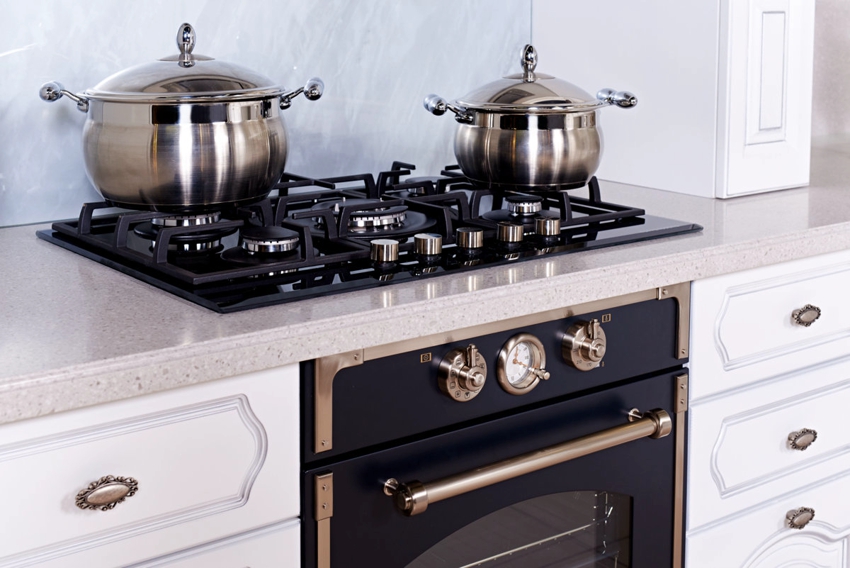

Комплект газового духового шкафа и варочной поверхности

Вне зависимости от того, предполагается установка газовой варочной панели и духового шкафа электрического типа, компактной газплиты или зависимой духовки от варочной поверхности, в любом случае потребуется подвод магистральной газовой системы. Эту работы уполномочены выполнять только квалифицированные и сертифицированные специалисты. Самостоятельное вмешательство в газопровод на любом его участке недопустимо, так как несет опасность не только для обитателей конкретной квартиры, а потому подразумевает наказание в виде существенного штрафа.

Правила монтажа газовых приборов предусматривают наличие специальной защиты. Не допустимо подвергать элементы газопровода любому физическому влиянию, а также температурным перепадам. В целях безопасности запорный кран выносят на участок с легким доступом, что позволяет быстро перекрыть подачу газа в случае аварийной ситуации. Если предполагается подключение одного устройства, то допустимо применение простого сильфонного шланга, однако при условии, что его укладка не предполагает установку дополнительных держателей и деформацию стен. Но при этом дина шланга не должна превышать 2 м. Использование переходников недопустимо.

Ряд моделей духовых шкафов имеют 2 выхода для соединения с газовой трубой – одновременно с правой и с левой стороны. Поэтому после монтажа одного из кранов, на второй следует поставить заглушку. На некоторых дорогих моделях с этой целью уже производителем предусмотрен специальный заводской клапан. Бюджетные духовки предполагают вставку чопика или накрутку крана. Для вывода прямого типа больше подойдет Г-образный адаптер.

Газовая духовка, стилизованная под ретро стиль

Установка встроенного газового духового шкафа: нюансы и последовательность

При монтаже газовой духовки следует учесть, что газовые отводы не должны располагаться под мойкой, за стиральной или посудомоечной машиной, а также иной бытовой техникой, в частности и за духовым шкафом. Расположение газового прибора от магистральной трубы должно быть на расстоянии не меньше 1,2 м. При этом использовать переходники и удлинители нельзя.

Между духовкой и подводной трубой расстояние должно быть как минимум 30 см. Двери, дымоходный и вентиляционный каналы должны находиться в диапазоне не менее полуметра, а электропровода – в 10 см от трубы. Запорные краны должны располагаться на высоте минимум 80 см, с отступом от оборудования в 20 см. Каждая из единиц газовой техники должна иметь свой запорный кран, поэтому в подключении отдельного духового шкафа, работающего на газу, допускаются сварочные работы.

Перед окончательным монтажом и подключением газовой духовки следует тщательно проверить, в каком состоянии пребывают все элементы и их работоспособность в комплексе

Основное внимание необходимо обратить на герметичность соединений. Сейчас представители газовой службы делают это с использованием специальных приборов, оснащенных датчиками

Раньше утечку определяли при помощи мыльной пены.

Подключение духовки к газопроводу лучше доверить специалистам

Перед встраиванием техники в нишу гарнитура необходимо в обязательном порядке перекрыть газ. Удостоверившись в том, что все соединения надежны, можно производить подключение прибора.

Установка электрического шкафа

При установке встроенного духового шкафа нужно соблюдать технику безопасности и все монтировать строго по инструкции. Сначала производится проверка проводки, которая должна удовлетворять следующим условиям:

  • иметь сопротивление нужной величины;
  • ее сечение должно быть соответствующим мощности духовки.

Нужно также проверить наличие системы заземления, заземляющего провода и защитного автоматического выключателя, срабатывающего при перегрузках и сбоях работы духовки. Автоматическое выключение должно срабатывать при величине тока, превышающей определенную величину. Она подбирается в зависимости от модели духовки.

Чтобы обеспечить безопасность работы духовки, для подключения используют мощный медный провод. Из-за высокого потребления электричества лучше, чтобы прибор подключался через отдельную ветку проводки. Для включения в сеть нужно установить специальную розетку, рассчитанную на его мощность. Также нужно соблюдать следующие правила подключения:

  • не соединять провода на скрутке;
  • не применять соединение проводов, изготовленных из разных материалов (например, алюминия и меди);
  • для состыковки использовать винтовые клеммники;
  • подключать прибор к щиту через отдельный автомат.

После установки внутреннюю поверхность духовки нужно тщательно промыть, затем включить шкаф на максимальную мощность и прокалить в течение 30 минут. Когда он остынет, внутреннюю поверхность протирают влажной тканью. После этого духовым шкафом можно пользоваться.

Какая розетка нужна для духового шкафа

Если собрались делать подключение духового шкафа через розетку, установленную на выделенной линии, сразу возникает вопрос: где она должна быть установлена. Тут вот в чем проблема. Розетка и вилка в таком случае, ставятся силовые, а вид у них мягко говоря» не очень» и размещать их над рабочей поверхностью неэстетично.

Потому ищут скрытый способ установки. Вот тут и возникает проблема: надо найти такое место, чтобы было легко включать/выключать оборудование, и чтобы было безопасно (исключить возможность попадания воды, пыли, грязи, механических повреждений). Есть несколько вариантов решения задачи:

Если кухонный гарнитур имеет цоколь, установить ее за духовым шкафом, на несколько сантиметров выше уровня пола. Не самый лучший вариант. Недостатков много. Первый — сложный доступ. Чтобы выключить/включить духовку из сети, придется чуть ли не ложиться на пол, просовывая руку до самой стены.

Второй — высокая вероятность загрязнения. На кухне, даже под мебелью, скапливается жир, грязь. Они обязательно будут и на розетке, что ухудшает контакт, снижает электробезопасность.

Если между верхней панелью духового шкафа и столешницей остается свободное пространство, его можно использовать для установки розеток. Хороший вариант для оборудования зависимого типа. Оно должно подключаться к одной розетке.

Вариант «так себе» с точки зрения доступности подключения — чтобы включить/выключить из сети надо поднять варочную поверхность. Если необходимо подключить независимый духовой шкаф, этот вариант не проходит вообще.

Установить розетку за духовкой на уровне 50-80 см от пола. В паре с длинным шнуром (не менее 120 см) ее можно будет выдвинуть и выключить. Именно так рекомендует сделать Bosсh. Но, этот вариант более чем спорный. Если учесть, что духовой шкаф фиксируется болтами к боковым стенкам шкафа, отключение от электричества будет тем еще квестом.

Установить розетку в районе соседнего шкафа, выпилив в его задней стенке отверстие. Способ неплохой, доступ нормальный, с безопасностью тоже все неплохо. Единственный минус — рядом не всегда стоят шкафчики. Бывает, что это холодильник или другое оборудование.

Пару слов о выборе розетки и вилки. Если ставите автомат на 16 А, имеет смысл поставить электроустановочные устройства с таким же номиналом. Это гарантирует длительную и бесперебойную работу без подгорания контактов и оплавления корпуса.

Установка клеммной колодки

Подключение бытовой техники через клеммную колодку считается более надежным. Контакт тут обеспечивается прижимными винтами, что более надежно чем при включении через вилку и розетку. Недостаток такого подключения — относительная сложность размыкания цепи.

Придется снимать крышку, откручивать болты, которыми держится провода, выдергивать их. Потому используют его только при условии наличия на линии автоматического выключателя. Причем, желательно чтобы он был двухполюсным и разрывал сразу и фазу, и нейтраль.

В квадратную отлично становится трехконтактная колодка. Если надо подключить духовой шкаф к трехфазной сети, под пятиконтактную колодку надо будет ставить продолговатую модель.

Вариант установки клеммной колодки для подключения духового шкафа

Коробку можно закрепить на поверхности стены. Такой вариант подходит, если проводку тянут после завершения ремонта. Если кабель прокладывают в штробе, имеет смысл и коробку утопить в стену.

При подключении надо будет зачищенные от изоляции провода вставить под металлические пластины, затянуть контакт прижимными болтами (отверткой). При этом надо прикладывать приличные усилия — чтобы контакт был хороший.

Обратите внимание, что при подключении нельзя перепутать провода. Фазный провод с духового шкафа должен быть напротив фазного, пришедшего со щитка, нейтраль (ноль) — строго напротив нуля, земля — напротив земляного

Это важно

Будьте внимательны
