Все, что необходимо знать о ремонте пылесоса Самсунг

Последовательность разборки пылесоса на примере Samsung 1600w

Разборка любой техники начинается с подготовки. И верной последовательности. Нельзя достать до сердца прибора, пока не снимем все, что его прикрывает.

Вы можете самостоятельно разобрать пылесос, используя инструкцию.

Открыть можно так:

1. Отсоедините все, что может мешать и раскручивайте корпус. Отверткой откручиваем все винтики, в том числе и потайные, могут быть возле кнопок. После откручивания всех деталей, что могут держать оболочку пылесоса – снимите ее. Если не вышло, осмотрите еще раз, возможно, есть потайные защелки.
2. Отсоедините электрический монтаж. Увидеть его можно на разъемах.
3. Из всего пластикового корпуса снимаем двигатель, открутив его от станины.

Правильно проведенная диагностика является залогом успеха.

Разборка двигателя

Сердце пылесоса имеет пошаговый процесс раскрытия.

1. Для начала нужно снять крыльчатку. Но для этого необходимо выполнить определенные действия. Снимите переднюю часть кожуха. Тонкой отверткой отгибайте сбоку кожуха, чтобы отвертка попала внутрь. Отодвиньте верхнюю часть кожуха, и крыльчатка станет доступной.
2. Откручиваем гайку на крыльчатке.
3. Снимаем винты корпуса, но щетки к этому моменту нужно уже убрать.
4. Вытяните якорь.
5. Резьбовыми съемниками снимите подшипник.

Фильтры забиваются, мусор плохо втягивается, на мотор дополнительная нагрузка и в итоге он ломается.

Самые частые неисправности

Если нет возможности отдать пылесос мастеру для разборки и оценки его состояния, можно узнать, на что нужно обращать внимание в случае возникновения неисправности. После появления проблем в первую очередь проверяют подшипники, что помогают работать двигателю

Специалист может оперативно определить проблему поломки пылесоса.

Звук, что характерен для них: резкий гул, грохот, гарь, перегрев корпуса. Помимо них, уделяют вниманию якорю и щетке мотора. Распространенная проблема – шланг не втягивает загрязнения.

В пылесосах часто перетирается шланг.

Причина может крыться в засорении шланга, переполненном мешке для сбора пыли или проблемным оказался фильтр НЕРА. Часто возникает проблема, когда агрегат тянет воздух, но мусор не убирается нормально. Проблема может быть в изношенной щетке или нарушенном положении валика.

Поломка мотора – серьезная проблема.

Если техника не включается, и электричество не пропадало, тогда причина кроется в: срабатывании защиты от перегрева или неисправности цепи питания, вилки, провода, внутренних проводов ил загвоздка в самом выключателе.Если проблема происходит с электроникой, доверить это дело лучше профессионалу.

Только в профессиональном сервисном центре вам оперативно починят пылесос.

Показатель того кроется в том, что во время работы обнаружили дым, выбивание пробок, короткие замыкание. Это все говорит о том, что проблема сосредоточена на замыкании внутри прибора. А частые проблемы с искрением коллектора приводят к быстрому изнашиванию прибора.

Используйте чертежи для разбора пылесоса.

Как сделать НЕРА фильтр для пылесоса

В большинстве моделей современных пылесосов имеется Нера фильтр, который быстро выходит из строя, что влияет на силу всасывания и качество уборки. Если это произошло, не стоит спешить в магазин за новой деталью, а можно попробовать сделать ее самостоятельно.

Чтобы сделать НЕРА фильтр, вам потребуется старый фильтр и салонный фильтр для УАЗа. Дальнейший процесс будет состоять из следующих этапов:

с помощью отвертки выдавите бумажную составляющую фильтра, делая это в направлении от решетки из пластмассы;

оставшуюся пластмассовую деталь очистите от остатков клея;

возьмите автомобильный фильтр и при помощи резака сделайте его в соответствии с размерами фильтра пылесоса;

клеевым пистолетом промажьте периметр фильтр, чтобы не осталось воздушных отверстий;

подождите пока клей высохнет и можете пользоваться НЕРА фильтром.

Принцип и устройство работы пылесоса

Выбор пылесосов расширяется. Основные варианты:

• Для сухой уборки;
• с аквафильтром;
• моющий пылесос.

Самый распространенный и легкий – пылесос для сухой чистки. Принцип работы современных пылесосов и старых – один и тот же.

После запуска весь мусор всасывается с помощью вакуумного вентилятора. Попадая внутрь, мусор проходит через несколько этапов фильтрации. Зачастую, это: на входе мусора, в моторной части, и на выходе. Каждый из этапов защищает пылесос от повреждения крупными частицами.

Первый признак того, что фильтр засорился — падает мощность втягивания.

Вся пыль и грязь собирается в специальный мешок. Они могут быть многоразовыми и сменными из бумаги. Есть модели пылесосов, в которых вместо мешка используется контейнерная система. Вся грязь оседает на стенках контейнера, а дальше все также выходит очищенный воздух.

Основные неисправности, принуждающие к разборке пылесоса

Зачем вообще может потребоваться разборка техники “Самсунг”? Причина – в мелких неполадках. Ремонт стоит дорого, но кое-что вы можете сделать своими руками. Рассмотрим основные типы поломок:

• заломы и трещины в электрическом шнуре (снимать крышку для этого не потребуется);
• неисправность турбощеток;
• поломка двигателя;
• механические проблемы со шлангом;
• плохая всасываемость (обычно решается с помощью стандартных настроек);
• выход из строя регулятора мощности;
• засоры мешков и пылесборников;
• забитые фильтры;
• плохая регулировка валика турбощетки (встречается в моющих моделях пылесосов).

Частые причины поломок

Неисправности стиральных машин Samsung могут исчисляться сотнями, но прежде всего, при неисправности устройства, следует исключить следующие «патологии»:

1. Износ или разрыв приводного ремня.
2. Перегорание внутреннего сопротивления ТЭНа.
3. Неисправность входного клапана.
4. Поломка сливного насоса.
5. Заклинивание подшипников.
6. Неисправность электроники.

Электронные компоненты довольно устойчивы к перепадам напряжения в сети и чрезмерной вибрации, поэтому с этим видом неисправности мастера очень редко имеют дело. Наиболее часто в стиральных машинах выходят из строя приводные ремни, нагревательные элементы и устройство слива воды. Об этих неисправностях будет подробно рассказано далее.

Какие детали чаще всего выходят из строя?

В корпусе пылесосов Самсунг установлены многие конструктивные компоненты. При их выходе со строя происходит сбой в работе бытовых устройств. Но при этом многие проблемы можно устранить, выполнив ремонт пылесоса Самсунг дома своими руками. Такой шаг требует наличия навыков и ответственного подхода.

Регулятор мощности

Этот электронным модуль предназначен для управления скоростью вращения вала двигателя, что позволяет изменять мощность всасывания пыли в процессе уборки. Он управляется с помощью перемещения специального ползунка.

Выход со строя компонента, наиболее часто проявляется тем, что устройство просто не включается после нажатия кнопки «Пуск». Также при сбое в работе регулятора мощности бытовой прибор может собирать пыль на минимальных оборотах вала, не реагируя на перемещение ползунка.

Двигатель

Это основной компонент пылесосов Самсунг. Если он не запускается при подключении в сеть, то изначально следует проверить состояние проводки. Перебитый провод является частой причиной того, что устройство не работает.

На проблемы в двигателе может указывать появление после включения и в процессе работы:

• Скрежета и шумов.
• Искрения.
• Запаха гари.

Любая проблема в двигателе всегда приводит к снижению тяги и , как следствие, к плохому качестве уборки. Также дополнительно начинает нагреваться корпус.

Подшипники

При износе подшипников, которые являются важными внутренними компонентами двигателя, возникает металлический скрежет. Дополнительно снижается мощность устройства, а, следовательно, в процессе уборки мусор остается на полу.

Если подшипники разрушены, то включить пылесос не получиться. Об износе внутренних компонентов двигателя свидетельствует шатающийся якорь.

Для того чтобы подтвердить проблемы с подшипниками понадобиться разборка корпуса. После чего нужно извлечь мотор и снять металлический каркас. Далее поврежденный подшипник нужно аккуратно выбить

Важно в процессе работ не повредить вал двигателя. Для этого его нужно зафиксировать в тисках

Фильтр

Фильтры, устанавливаемые в пылесосах, являются расходными компонентами. В процессе эксплуатации они забиваются пылью, поэтому нужно регулярно выполнять их очистку.

Основные рекомендации:

• Поролоновые фильтры разрешено стирать в мыльной воде. Перед установкой их необходимо тщательно просушить.
• Мешки для сбора мусора обязательно следует периодически выбивать, а контейнеры промывать водой.
• Угольные фильтры после засорения необходимо менять.

Кнопка включения и кабель

При выходе со строя кнопки включения , запустить устройство не удастся. О неисправности свидетельствует факт того, что при нажатии на кнопку ее не удается зафиксировать в нужном положении. Также иногда устройство включается, но через определенное время двигатель глохнет.

Перебитый кабель также не позволит включить устройство. Если не удается визуально определить поврежденный участок, то для диагностики следует использовать мультиметр.

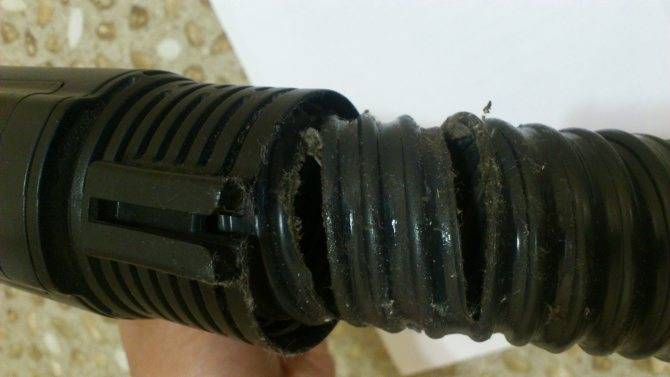

Разрыв гофрированного шланга

При порыве гофрированного шланга невозможна полноценная работа пылесоса. Нарушение целостности компонента приводит к снижению тяги и ухудшению качества уборки. Большие разрывы приводят к тому, что собранная пыль, не попадая в пылесос, вылетает в помещение.

При возникновении дефектов на гофрированном шланге его рекомендуют заменить. Только незначительные дефекты можно устранить склеиванием и дополнительным использованием резиновой муфты, к примеру с велосипедной камеры.

Какая неисправность у вашего пылесоса Самсунг?
Регулятор мощности
33.33%

Двигатель
0%

Подшипники
33.33%

Фильтр
0%

Кнопка включения и кабель
33.33%

Разрыв гофрированного шланга 0%

Другая 0%
Проголосовало: 3

Как разобрать двигатель

Разборка пылесоса позволяет открыть доступ к электрическому двигателю турбины. Мотор установлен в отдельной пластиковой капсуле, которая зажимается кожухом воздушного канала. Половины корпуса канала соединяются винтами, кабели питания мотора оснащены штекерами, которые подключаются к плате управления. Электродвигатели мощностью 2100W и выше монтируются через резиновые вставки и поролоновую прокладку. Цилиндрический корпус мотора состоит из 2 секций, стянутых винтами.

Как открутить гайку крепления ротора

Чтобы разобрать двигатель пылесоса, необходимо отвернуть гайку фиксации ротора. Рабочее колесо изготовлено из алюминиевого сплава, снижающего вес, но материал не позволяет зажать деталь тисками. Ротор удерживается веревкой, наматываемой на коллектор. Предварительно из посадочных гнезд вынимаются щетки, при размещении шнура запрещается зажимать контакты и обмотки статора и ротора. Гайка отворачивается головкой (размер 12 мм), рекомендуется очистить резьбу от остатков фиксатора зеленого цвета.

Допускается прорезать на торцевой части валика ротора паз, позволяющий удерживать деталь от проворачивания отверткой. Канавка выполняется малогабаритной шлифовальной машинкой. Корпус мотора зажимается тисками (через деревянные прокладки), для отворачивания гайки применяется торцевой ключ.

Снятие верхней крышки крепления двигателя

Следующим этапом разборки двигателя пылесоса Самсунг является демонтаж крышки турбинного блока. Рабочее колесо турбины размещено в металлическом кожухе, формирующем поток воздуха и предохраняющем пылесос и пользователя от травм при разрушении крыльчатки. Корпус состоит из диска с направляющими лопатками и внешнего кожуха. Узлы соединены между собой завальцовкой, для демонтажа необходимо плоскогубцами отогнуть кромку.

Затем разбираем узел и извлекаем ранее открученный ротор турбины и специальную прижимную шайбу с полусферическими выемками. На турбинном колесе расположена ответная часть с полукруглыми выступами, позволяющими центрировать деталь при монтаже на ротор.

Колесо воздушного насоса

Под ротором располагается внутренний пластиковый диск, прикрепленный к корпусу двигателя 2 винтами. По периметру узла установлены направляющие лопатки, работающие совместно с роторным колесом. На поверхности насоса скапливается мелкодисперсная пыль, которую удаляют кистью с жестким ворсом и влажной губкой. При удалении строительного мусора внешние элементы насоса повреждаются, рекомендуется срезать растрескавшиеся фрагменты.

Разборка якоря

Чтобы разобрать мотор пылесоса, требуется провести демонтаж верхней крышки, в которой расположено посадочное гнездо лобового шарикового подшипника. Деталь изготовлена методом штамповки из стального листа, удерживается 4 винтами с крестообразной головкой и металлическими зажимами. Ротор мотора отделяется от статора легкими ударами по валу молотком через деревянную или пластиковую прокладку. Шариковые подшипники остаются на роторе, в крышках элементы удерживаются термоустойчивым клеем.

Подшипники демонтируются специальным винтовым съемником, для установки новых узлов применяется металлическая направляющая трубка, которая надевается на вал ротора. Торец трубки упирается в плоскость внутреннего кольца, запрещается наносить удары по защитным пластинам, установленным на подшипниковых опорах.

Поврежденная обмотка ротора заменяется перемоткой на специальном оборудовании. Выгоревшие пластины коллектора срезаются и шлифуются, рекомендуется установить новые щетки, поскольку на штатных узлах присутствует выработка. При сильном повреждении элементов якорь меняется на аналогичную деталь, поставляемую компанией Samsung на рынок запасных частей.

Устройство пылесоса

Подавляющее большинство моделей пылесосов построено по 3-м конструктивным типам:

1. C сухим пылесборником-мешком;
2. C аквафильтром (с воздушно-водяным туманным фильтром);
3. C несменным пылесборником-циклоном.

Устройство бытовых пылесосов с сухим пылесборником-мешком, с аквафильром и с циклоном

Любой из пылесосов указанных типов может снабжаться насадками (щетками) для влажной и сухой уборки. У насадок случаются свои характерные неисправности, с которыми мы также разберемся далее.

С мешком

В пылесосе с сухим пылесборником (слева на рис.) воздух проходит сначала через мешок-пылеулавливатель, затем через фильтр тонкой очистки и отсек мотор-вентилятора. Т. наз. HEPA-фильтр задерживает частицы размером порядка 1 мкм. HEPA-фильтр работает только под напором, а пылинки менее 3-5 мкм на работу и долговечность мотора не влияют, поэтому HEPA-фильтр ставят после мотор-вентилятора, который в данном случае работает и как компрессор.

Фильтр тонкой очистки и HEPA-фильтр восстановлению также не подлежат, но в отдельных случаях это все-таки возможно, см. далее. Характерный признак засорившихся фильтров – пылесос плохо тянет, сильно гудит (без лязга и дребезга), греется. Если есть автоматика – спустя 1-15 мин после включения переходит на пониженную мощность или останавливается. Напр.

, свыше 65% обращений в гарантийный сервис с недорогими пылесосами LG по поводу такой «поломки» вызваны засорившимся HEPA-фильтром. Пользователю показывают, где мелким шрифтом напечатано, что это случай негарантийный и дружелюбно объясняют, сколько следует заплатить. Между тем замена фильтра в пылесосе LG совершенно ерундовое дело, см. след. видео.

Возможные неисправности

Наиболее частые неисправности напрямую связаны с работоспособностью пылесоса. Чаще всего пользователи замечают ухудшение тяги и невозможность включения устройства.

Плохо всасывает

Если пылесос плохо собирает пыль, причин может быть несколько:

1. Мешок для пыли заполнен. На некоторых моделях на корпусе есть индикатор, который говорит о том, что пора его опорожнять. В противном случае необходимо лично проверить наполнение мешка.
2. Засорен шланг, трубка или щетка. Их необходимо осмотреть и очистить. При сложном засорении щетку потребуется разобрать.
3. Фильтр забит. Его необходимо осмотреть и, при необходимости, заменить или очистить.
4. Проблемы с двигателем. Тяга снижается, если отсутствуют основные элементы мотора: подшипники, щетки и т.д.

Прежде чем приступить к поиску серьезной неисправности, необходимо проверить регулятор мощности. Возможно, он выставлен на минимальную отметку, из-за чего пылесос не работает на полную мощность.

Подробнее читайте здесь.

Не включается

Причины, по которым не включается пылесос Самсунг:

1. Нет электричества. Управлять несложно – просто нажмите переключатель.

2. Розетка вышла из строя. Попробуйте подключить устройство к другому источнику питания. Желательно в другой комнате.
3. Кнопка питания сломана или залипла. Его нужно почистить или заменить.
4. Сгорел двигатель. Если замечены искры, запах гари и перегрев корпуса, причина в отказе двигателя. Его нужно разобрать и диагностировать.
5. Шнур питания оборван.

Почему не включается пылесос Самсунг читайте здесь.

Основные неисправности, принуждающие к разборке пылесоса

Зачем вообще может потребоваться разборка техники “Самсунг”? Причина – в мелких неполадках. Ремонт стоит дорого, но кое-что вы можете сделать своими руками. Рассмотрим основные типы поломок:

• заломы и трещины в электрическом шнуре (снимать крышку для этого не потребуется);
• неисправность турбощеток;
• поломка двигателя;
• механические проблемы со шлангом;
• плохая всасываемость (обычно решается с помощью стандартных настроек);
• выход из строя регулятора мощности;
• засоры мешков и пылесборников;
• забитые фильтры;
• плохая регулировка валика турбощетки (встречается в моющих моделях пылесосов).

Проверка материнской платы

Если вы подозреваете, что на плате повреждены какие-то элементы, сначала «прозвоните» контакты: коснитесь мультиметром выводов на плате. В случае, если при прозвонке разъемов, идущих на двигатель, не обнаруживается сопротивление, проблема связана с двигателем. Если же он реагирует при подаче напряжения на контакт, неполадку нужно искать в плате.

Прежде всего очистите плату от пыли с помощью выдувателя воздуха или объемной кисточки. Как правило, на плате выходит из строя симистор управления. Если его не получается заменить, можно впаять рядом такой же (номер модели выгравирован на симисторе).

Пример разборки пылесоса, у которого не работает пульт управления, на видео:

Агрегат совсем не включается

Если вы включили агрегат в розетку, а ничего не происходит, то ремонт пылесоса «Самсунг» (своими руками, конечно) нужно начинать с тщательного осмотра электрической части аппарата. Сначала убедитесь, что исправна сама розетка — для этого включите в нее другой, заведомо исправный прибор. Если все в порядке — осмотрите шнур пылесоса, ищите потертости, трещины, изломы или другие повреждения.

Читать далее: Клей для ПВХ труб. Клеевой монтаж ПВХ труб. Рекомендации по выбору клея

Если все вышеперечисленные действия результата не дали, значит, виноваты щетки или сгорел двигатель. Эта часть ремонта уже относится к категории более сложных.

Как разобрать пылесос

Если пылесос сломан, то для начала нужно понять, в чем проблема. Диагностика — то, с чего стоит начинать любой ремонт. Иногда, чтобы выяснить в чем именно кроется неисправность, нужно разобрать пылесос. Конечно, каждая модель устроена по-своему, но ниже описан алгоритм разборки, который справедлив почти для всех моделей:

1. Демонтаж уплотняющей решетки. Загляните под крышку отсека пылесборника — именно там находится эта решетка. Сама крышка зафиксирована несколькими винтами, которые без труда можно выкрутить простой отверткой с учетом сечения.
2. Удаление управляющего блока и крышки пылесборника. Сделать это можно без специальных приспособлений голыми руками, когда вы уберете уплотняющую решетку.
3. Снятие пылесборника. Фиксация этой части отличается у разных моделей — либо располагается в специальном пазу, откуда его можно просто достать, либо держится на небольших винтах.
4. Отсоединение пластикового основания. Эта операция необходима, если вы хотите разобрать двигатель. Для того чтобы корпус отсоединился — найдите тайный винт (очень популярный тип крепления в подобных приборах).
5. Обесточивание двигателя. Для этого нужно просто убрать провода, подающие напряжение. Как правило, они закреплены винтовыми зажимами.
6. Удаление прокладки. Она обычно находится на входе приемного шланга.

Пошаговая инструкция по разборке пылесоса Samsung

Разборка бывает полной и частичной. Для очищения фильтров хватит и частичного вмешательства, а вот замена сломанных деталей потребует основательного подхода. На первом этапе проводится диагностика – присмотритесь к устройству, чтобы выявить странности в его функционировании. Лишь после этого начинается полная разборка пылесоса “Самсунг”. Вас должны насторожить следующие признаки:

1. Шипение и гудение.
2. Прерывистые звуки.
3. Запах горелой проводки.
4. “Плевки” пылью.
5. Слабая или отсутствующая тяга.

Специальные знания для ремонтных работ вам не нужны, зато потребуется обширный набор инструментов. Прежде всего запаситесь шлицевой и фигурной отвертками для выкручивания саморезов с болтами. Пластиковые короба и крышки снимаются вручную, но в некоторых случаях вам необходимо добраться до цифровой платы и электродвигателя. Для этого приготовьте:

• тиски;
• шило;
• плоскогубцы;
• наждачку;
• напильник;
• строительный нож;
• провода и разъемы.

Приступаем к разборке корпуса. Для экспериментов возьмем модель “Самсунга” SC8854, посредством которой осуществляется сухая уборка помещений. Первый шаг сводится к тому, чтобы отсоединить защитную решетку, извлечь и почистить фильтр.

С саморезами поможет совладать отвертка. Отложив в сторону крышку, займитесь отключением фотоприемника. Плата достается вместе с кожухом. Теперь потребуется отсоединить круглый защитный корпус.

Завершающий этап – демонтаж электродвигателя. Осмотрите мотор. Если возникла твердая уверенность в поломке, обратитесь в сервисный центр “Самсунга”. Хотите ускорить процесс? Купите новую деталь и произведите замену самостоятельно.

Наиболее сложен четвертый этап – разборка самого двигателя

Вы уже знаете, как открыть пылесос “Самсунг”, но в моторы нужно лезть с особой осторожностью. Перед началом ремонта обязательно посмотрите обучающее видео

Ремонт и замена двигателя

Признаки, что вам надо проверить мотор пылесоса:

• прибор гудит или шипит при подключении к сети,
• пылесос слабо всасывает пыль, не всасывает ее или вовсе «выплевывает»,
• от прибора идет запах гари.

Для начала осмотрим двигатель визуально: сгоревшие элементы или оборванные провода могут быть видны сразу. Разрыв проводов чаще происходит, если они изготовлены из алюминия, который при вибрациях легко повреждается. Обычно целостность проводов нарушается в местах их крепления.

Затем проверим работоспособность мотора: вытащим его, зажмем в тиски, установим клеммы с изоляцией и подадим на них напряжение. Если пойдут искры, скорей всего, внутри электромотора много пыли и мелкого мусора. Пыль также скапливается в крыльчатке, откуда ее необходимо вычищать.

Работе могут мешать:

• разбалансировка крыльчатки;
• выход из строя подшипника;
• износ щеток по бокам коллектора;
• смещение уплотнительного кольца при входе в вентиляторное отверстие — его нужно почистить и поставить на место;
• передавленные или поврежденные провода — их следует прозвонить;
• перегорание термического предохранителя на корпусе мотора.

После диагностики и ремонта продуйте двигатель от оставшейся внутри пыли. С первого раза это вряд ли получится. Повторяйте до тех пор, пока не перестанет выдуваться пыльное облако.

Ремонту двигателей посвящена отдельная статья:

При установке нового двигателя на пылесос Samsung отсоедините клеммы от поврежденной детали и подключите к новой. Новый электродвигатель может незначительно отличаться модификацией. Главное требование — полное сходство отверстий и щеток, так как двигатель вставляется в корпус единственным образом. Он должен встать идеально, с полным совпадением всех выемок и впадин, развернуть мотор не получится. Затем закрутите резинку или другие уплотнительные элементы, ввинтите убранные саморезы и наденьте обратно кожух.

В видео ниже представлен процесс разборки пылесоса и замены двигателя:

Как разобрать пылесос Самсунг: разборка пылесоса Samsung 1600w, как открыть и почистить, частые неисправности, как починить, схема разбора

Любая вещь имеет свой срок годности и свои возможности по бесперебойной работе. Но вещам свойственно ломаться и не нужно их сразу же выбрасывать.

Частые в ремонте модели Samsung, мощность двигателя: 1500W, 1600W, 1800W.

Устранить неисправность можно, если узнать, как разобрать пылесос Samsung 1600w видео будет в помощь. Нужны руки и знания, как это делать.

Принцип и устройство работы пылесоса

Выбор пылесосов расширяется. Основные варианты:

• Для сухой уборки;
• с аквафильтром;
• моющий пылесос.

Самый распространенный и легкий – пылесос для сухой чистки. Принцип работы современных пылесосов и старых – один и тот же.

После запуска весь мусор всасывается с помощью вакуумного вентилятора. Попадая внутрь, мусор проходит через несколько этапов фильтрации. Зачастую, это: на входе мусора, в моторной части, и на выходе. Каждый из этапов защищает пылесос от повреждения крупными частицами.

Первый признак того, что фильтр засорился — падает мощность втягивания.

Вся пыль и грязь собирается в специальный мешок. Они могут быть многоразовыми и сменными из бумаги. Есть модели пылесосов, в которых вместо мешка используется контейнерная система. Вся грязь оседает на стенках контейнера, а дальше все также выходит очищенный воздух.

Схема пылесоса

Современный пылесос состоит из следующих компонентов:

• трубы и шланги для транспортировки собранного мусора в пылесборник;
• устройства для сбора мусора – многочисленные насадки: универсальная, а также щетки с различной степенью жесткости и длиной щетинок.
• регулятор мощности электродвигателя;
• отсек для сетевого кабеля, устройство автоматической намотки шнура;
• пылесборник (или аквафильтр – для моющих моделей): пластмассовый резервуар или мешок, который собирает пыль. При всасывании пыли входящий воздух закручивается, и за счет центробежной силы она оседает на стенках резервуара. Чистый воздух с мелкими частицами направляется к мотору.
• система фильтров, через которую пропускается всасываемый воздух в основной и моторной части. Часть мусора и пыли оседает в резервуаре, другая перемещается в сторону электромотора, для защиты которого устанавливается фильтр грубой очистки. Перед входом в двигатель стоит НЕРА (хепа) — фильтр тонкой очистки.
• материнская плата, располагающаяся под крышкой пылесоса. Состоит из следующих элементов:
  • блок питания — конденсаторы, на которые падает напряжение;
  • стабилитрон, где оно стабилизируется;
  • микросхема для контроля работы электродвигателя;
  • сглаживающий конденсатор;
  • переменный резистор;
  • симистор с мощным управляющим элементом;
  • кнопка включения;
  • два разъема: на двигатель и на питание, которое подается на плату.

Электродвигатель имеет конденсатор, способствующий плавной работе. Для бесперебойной работы предусмотрена помехоподавляющая система с дросселями, сглаживающими высокочастотные сетевые пульсации. Мотор устроен таким образом, что напряжение проходит через катушки, установленные на статоре, и поступает на щетки, после чего передается на коллектор.
