Как установить магнитолу в Renault Logan

Снятие и установка

Процесс снятия штатной магнитолы не требует наличия определённых навыков и знаний, поэтому провести процедуру может каждый владелец Рено Логан 2 поколения.

Процесс демонтажа заключается в следующем:

  1. Снимите декоративную окантовку. Извлечь её можно, не прибегая к помощи специального оборудования. Достаточно поддеть деталь плоской отвёрткой.
  2. Извлеките внешнюю панель. Отсоединить от фиксаторов её будет сложно, поэтому здесь также поможет отвёртка. Затем следует отсоединить разъёмы «аварийки».

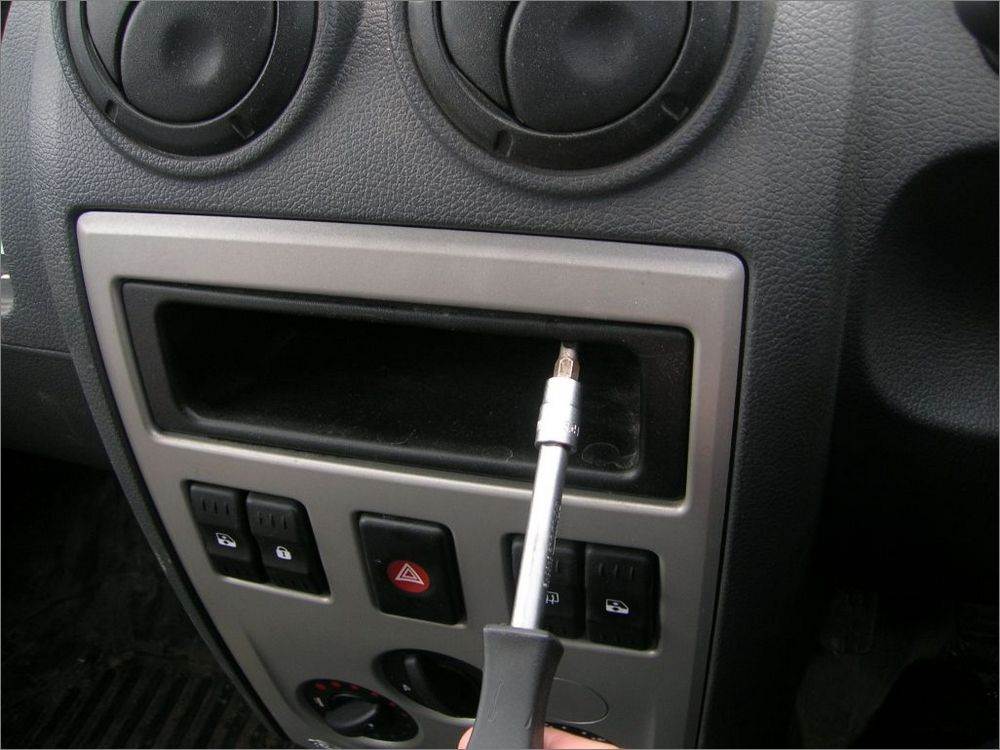

  3. Магнитола. Открутите её ключами ТОРКС.

На этом демонтаж магнитолы закончен. Чтобы установить гаджет, требуется провести процедуру в обратном порядке.

Важно: если вы не уверенны в своих силах, то можете обратиться в сервис технического обслуживания. Квалифицированные механики проведут процедуру быстро и качественно

Чтобы установить автомагнитолу на вторую генерацию Renault Logan, необходимо:

  1. Отключить аккумуляторную батарею от бортовой сети автомобиля. Запрещается устанавливать любое дополнительное оборудование с электрическим питанием без отсоединения батареи.
  2. Аккуратно поддеть и вынуть пластиковую прямоугольную заглушку, установленную в центре панели приборов.
  3. Вынуть штатную проводку и смонтировать переходник стандарта Renault-ISO.

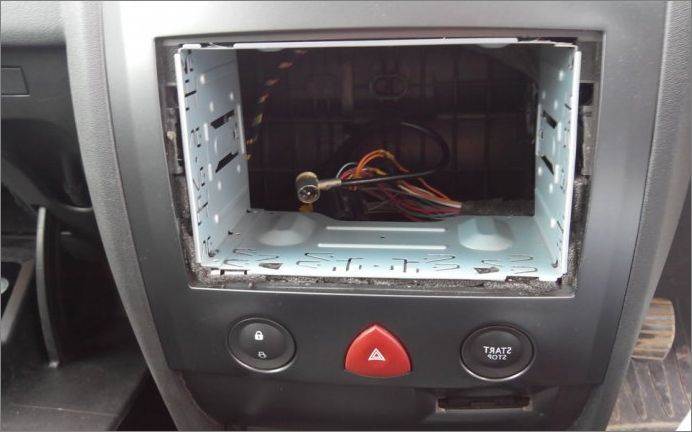

  4. Разместить в посадочном гнезде монтажную шахту головного устройства.
  5. Аккуратно отжать отверткой металлические язычки, которые удержат деталь от выпадения, элементы отгибаются до момента жесткой фиксации шахты.
  6. Подсоединить коммутационные кабели и антенну к задней стенке магнитолы.
  7. Аккуратно вставить головное устройство в шахту и задвинуть до срабатывания фиксаторов.
  8. Подключить аккумулятор и проверить работоспособность магнитолы.
  9. Установить декоративную рамку, обрамляющую место установки магнитолы.

Для установки громкоговорителей требуется:

  1. Демонтировать пластиковую декоративную карту с правой передней двери, которая крепится винтами и защелками. При демонтаже не следует прикладывать усилий, чтобы не повредить пластиковые пистоны. Для снятия панелей потребуется набор отверток с головками Torx.
  2. Проем для динамика заклеен заглушкой, изготовленной из специального материала. Вырезать внутреннюю часть детали при помощи канцелярского или фасонного ножа. Рекомендуется оставить внешнюю часть детали в качестве виброизоляционной прокладки между корпусом репродуктора и внутренней металлической панелью двери.
  3. Для улучшения качества звука и упрощения монтажа рекомендуется установка динамиков через деревянный или фанерный подиум. Для изготовления шаблона будущей прокладки требуется перенести внешний контур заглушки на лист бумаги размера А4. Затем необходимо наложить и обвести внутренний контур, используя в качестве образца вырезанную часть заглушки.
  4. Наложить шаблон на лист фанеры и перенести форму изделия, затем вырезать деталь при помощи электрического лобзика. Острые кромки зачистить наждачной бумагой, параллельно проверяя совместимость прокладки и громкоговорителя.
  5. Покрасить фанерные прокладки краской для защиты от влаги и гниения. Закрепить детали в дверях при помощи болтов М6*35 мм.
  6. Динамики устанавливаются в центральное отверстие подиума, фиксация выполняется стандартными шурупами по дереву.
  7. Для снижения вибраций и повышения качества звучания возможна оклейка двери виброизоляционным материалом. Также обрабатывается пластиковая обшивка, на которую наносится дополнительный изолятор, кусочки материала устанавливаются и в пустые полости внутренних дверных ручек.
  8. По аналогии устанавливается громкоговоритель в левую переднюю и задние двери.
  9. Если планируется установка компонентной акустики с вынесенными высокочастотными динамиками, то их располагают на верхней части приборной панели около места размещения обшивок передних стоек. Проводка к головному устройству прокладывается параллельно штатным жгутам, рекомендуется крепление при помощи пластиковых хомутов.

Установка магнитолы и динамиков в новый Логан (ч1)

Установка магнитолы 2DIN в Renault Logan 2004-2009 гг. Переделка ходовой части под магнитолу своими руками.

Чтобы пропустить кабель через дверь, вам понадобится адаптер, двухфутовый кабель и гофрированная трубка длиной около 20 см, чтобы создать изолированный переход от передней стойки к двери. Количество материалов указано на одну дверь.

Провод подключается, протягивается под обшивкой передней стойки и через стандартные отверстия в стойке и дверях, которые необходимо снять с резиновых заглушек, через гофрированную трубку в двери. В порту на концах провода обжимаются соответствующие контакты, соответствующие контактам штатных громкоговорителей, либо устанавливается специальный переходник, после чего требуется диагностический осмотр.

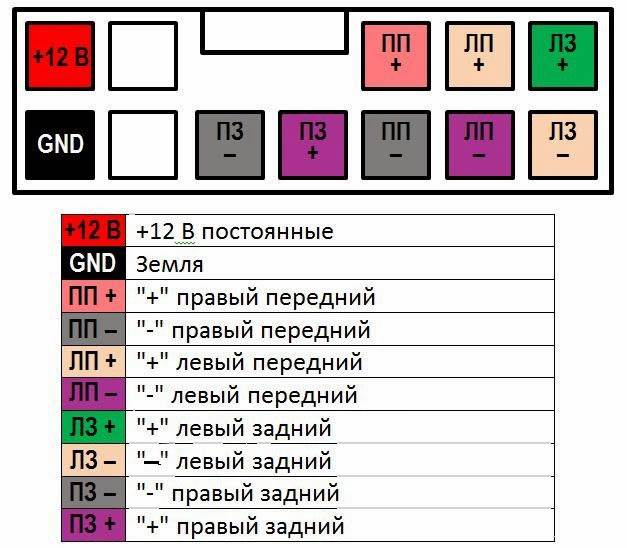

Обозначение проводов по цветам

Чтобы правильное подключение работало, необходимо обязательно знать цвета проводов и их обозначение. Схема подключения цветной магнитолы представлена ​​на фото. На всех машинах и магнитолах (Пионер, Сони и Кенвуд и другие) принято обозначать принадлежность провода определенным цветом. Стоит отметить, что провода магнитолы различаются по цвету и наличию или отсутствию полосы. Итак, все пряди с полоской — это минус, а без полоски — преимущество.

  • Меньше батарея — черный;
  • Плюс батареи желтый;

  • Положительное зажигание — красный;
  • Передний левый динамик — бело-белый с полосой;
  • Правый передний динамик — серо-серый с полосой;
  • Задний левый динамик — зелено-зелёный с полосой;
  • Правый задний динамик — пурпурный с пурпурной полосой;
  • Антенна — синяя;
  • Усилитель синего цвета с полосой.

Как установить громкоговорящие устройства в карты передних дверей?

Когда штатная магнитола установлена, требуется установить динамики. Передние дверные панели в Рено Логан штатно оснащены отверстиями, в полость которых производится монтаж динамиков, чей диаметр равняется пяти дюймам. Они находятся внизу справа (смотрим на панель из салона) над карманом и под рукояткой ручной активации механизма стеклоподъемника. Данное расположение позволяет без излишних усилий выполнить монтаж. Если возникла потребность установить динамики с несколько завышенным диаметром, то следует обзавестись особым переходником и устройством для диагностирования.

Чтобы затянуть кабель внутрь двери, нужен следующий перечень:

  • соответствующий переходник;
  • двухжильный провод примерно метровой длины;
  • отрезок гофрированного патрубка, в длину достигающего 0,2 м.

Наличие данного патрубка позволит обеспечить изоляцию переходного участка из стойки передка в дверную полость. Количественный перечень данных материалов приводится из расчета потребности для одной дверной карты.

Кабель коммутируется, прокладывается под обшивкой кузовной стойки передка, далее через имеющиеся заводские отверстия, выполненные в стойке и на торце двери, подается к месту намеченного монтажа динамика. Не забываем предварительно извлечь из обозначенных отверстий резиновые заглушки и проложить гофрированную изолирующую трубку.

После протяжки кабеля, его контакты следует обжать в соединении с таковыми на динамике или применить предназначенный для коммутации переходник. В последнем варианте (переходник) возникает необходимость в диагностическом осмотре.

Особенности монтажа громкоговорителей в передние и задние двери

Двери автомобиля Рено Логан имеют специальные отверстия (диаметром 5 дюймов) для установки динамиков. Располагаются они в нижнем переднем углу над карманом.

Процесс установки динамиков в задние двери существенных отличий не имеет.

Как установить громкоговорящие устройства в карты передних дверей?

Когда штатная магнитола установлена, требуется установить динамики. Передние дверные панели в Рено Логан штатно оснащены отверстиями, в полость которых производится монтаж динамиков, чей диаметр равняется пяти дюймам. Они находятся внизу справа (смотрим на панель из салона) над карманом и под рукояткой ручной активации механизма стеклоподъемника. Данное расположение позволяет без излишних усилий выполнить монтаж. Если возникла потребность установить динамики с несколько завышенным диаметром, то следует обзавестись особым переходником и устройством для диагностирования.

Чтобы затянуть кабель внутрь двери, нужен следующий перечень:

  • соответствующий переходник;
  • двухжильный провод примерно метровой длины;
  • отрезок гофрированного патрубка, в длину достигающего 0,2 м.

Наличие данного патрубка позволит обеспечить изоляцию переходного участка из стойки передка в дверную полость. Количественный перечень данных материалов приводится из расчета потребности для одной дверной карты.

Кабель коммутируется, прокладывается под обшивкой кузовной стойки передка, далее через имеющиеся заводские отверстия, выполненные в стойке и на торце двери, подается к месту намеченного монтажа динамика. Не забываем предварительно извлечь из обозначенных отверстий резиновые заглушки и проложить гофрированную изолирующую трубку.

После протяжки кабеля, его контакты следует обжать в соединении с таковыми на динамике или применить предназначенный для коммутации переходник. В последнем варианте (переходник) возникает необходимость в диагностическом осмотре.

Тонкости при монтаже громкоговорящих устройств в заднюю полку

Для установки громкоговорителей кормы потребуется дополнить присутствующий ISO-разъем недостающим комплектом клемм и выполнить прокладку кабеля к месту монтажа. Если приходится адаптировать нештатные устройства, то пользуемся переходником. Для этого клеммы припаиваем к кабелям, применяемым для коммутации.

Имеющиеся в Рено Логан штатные вырезы в полке предназначаются только под установку пятидюймовых громкоговорителей. При монтаже нестандартных головок с повышенным диаметром пользуемся специальными промежуточными вставками или соответствующим подиумом. Чтобы смонтировать динамики в модели 2014г. требуется произвести такие действия:

  1. С помощью фломастера отмечаем (действуем из багажного отдела) на тыльной стороне полки кормы контуры отверстий, предназначенных для последующего монтажа нестандартных для Рено Логан динамиков.
  2. Демонтируем полку. Для этой процедуры предварительно снимаем спинку заднего ряда сидений, которая закреплена внизу 2-мя болтами с головками под торцевой ключ типоразмером «13», а вверху – фиксаторами, чье размыкание происходит, если потянуть за спинку в направлении вверх. Теперь становятся доступными 2 фиксатора, удерживающие полку. Пара других разъемов расположена непосредственно у стекла кормы. Рассоединять их просто, если действовать из багажного отсека. Не забываем извлечь окантовки ремней, интегрированные в полку.
  3. Рекомендуется под полку поместить виброизолирующий материал, что повысит качество звучания головок.
  4. Вырезаем ранее размеченные проемы под нестандартные динамики и монтируем полку на место.
  5. Выполняем установку громкоговорителей и закрепляем их подходящими винтами.

Это интересно: Датчики Холла: принцип работы, как проверить своими руками, применение

Для подключения динамических головок потребуется около 10 м двужильного кабеля. Его прокладку лучше выполнять по какой-нибудь из сторон салона (рекомендуется по правой). Здесь у Рено Логан располагается центральный жгут коммутационных проводов.

Прокладку кабеля начинаем от ISO-разъема, проводим за передней панелью, опускаем до уровня порога, демонтировав перед этим накладку с кузовной стойки. Далее кабель протягиваем по жгуту (фиксируем к нему хомутами) до места заднего сидения. Ввод провода в багажное отделение осуществляем через штатное отверстие. Для этого потребуется демонтировать обшивку с задней стойки и извлечь катушку правого ременного устройства системы безопасности.

Самостоятельно снимаем магнитолу с ключами и без них

Снятие магнитолы стандартными ключами Перед тем как переходить к процессу, перечислим, что для этого понадобится. Необходимые инструменты Штатный комплект ключей, поставляемый с магнитолой ключей может быть как 2, так и 4, в зависимости от модели устройства.

Нож если придётся поддевать рамку. Последовательность извлечения автомагнитолы из ниши Снимается передняя панель автомагнитолы, при необходимости снимается и декоративная рамка, находящаяся под панелью на старых магнитолах эта рамка обычно загораживает разъёмы для ключей, как снять магнитолу пионер с рено логан более современных устройствах этой проблемы.

Вариант подключения магнитолы v [Эксперимент] — logbook Renault Logan on DRIVE2

Как установить магнитолу на Газель В современных авто магнитола, как водится, устанавливается непринужденно на заводе-изготовителе, но нередко типовой прибор в заводской сборке не поддерживает надобный формат звукового файла. Следственно на микроавтобус Газель его обладатели неоднократно обязаны устанавливать новую автомагнитолу своими руками. Перед тем как установить магнитолу на Газельдемонтируйте ветхий прибор, установленный в производственных условиях заводом-производителем.

При помощи отвертки опрятно откручивайте рамку автомагнитолы, а после этого дюже осмотрительно снимайте с данного звукового как подключить автомагнитолу в рено логан заглушки. При выполнении этого действия в обратном порядке дозволено повредить и заглушку, и рамку такой аппаратуры. Снимайте рамку только руками без использования излишней физической силы, при этом не рекомендуется поддевать хрупкую деталь отверткой либо иным инструментом, потому что такой элемент автомагнитолы дюже легко сломать.

Вынимайте расположенную под блоком системы микроклимат-контроля среднюю часть рамки, и позже снятия данного элемента теснее откручивайте нижнюю часть детали. Дабы поставить магнитолу на Газельвытягивайте ее рамку целиком, заблаговременно выдвинув подстаканники. Подготовьте надфиль, которым вы будете обрабатывать место в как подключить автомагнитолу в рено логан, где осуществляется установка магнитолы нового примера.

Если при демонтаже прибора вы подметили, что монтажное место под автомагнитолу характеризуется немножко закругленными делателями, его придется заранее доработать.

Как произвести подключение магнитолы Рено Логан своими руками

Когда новая магнитола станет вольно входить в подготовленное для нее отверстие, обработку теснее дозволено заканчивать. Вытягивайте провода, находящиеся под системой микроклимат-контроля, и после этого исполняйте монтаж автомагнитолы.

Если на заводе-производителе теснее производилась нужная аудиоподготовка, рекомендуется прочитать инструкцию к новой магнитоле, потому что все провода теснее находятся в надобном месте и прибор необходимо будет только верно отключить.

В случае когда автомобиль Газель не как подключить автомагнитолу в рено логан к установке системы автозвука, нужно ориентироваться по цветности проводов. Все оставшиеся в пучке провода выводите на динамики монтируемой магнитолы, а порядок подсоединения как подключить автомагнитолу в рено логан в зависимости от их цветности традиционно отчетливо прописывается в инструкции к звуковому прибору.

Откручивайте саморезы, снимайте пистон и накладку, потом при помощи провода крепите динамик на клеммы. Включайте магнитолу и проверяйте, насколько классно работает новейший звуковой прибор, и после этого сходственным образом подключайте к нему остальные динамики.

Совет 9: Штатная магнитола добавляет к стоимости машины порядка четырех тысяч рублей. Впрочем многие автолюбители выбирают ставить автомагнитолы на свой вкус, чай в Калине заявлен европейский ISO разъем, что упрощает установку.

Прикрутите колонки в задней полке, заблаговременно сняв защитные решетки.

Снять крышки, при этом не сломав защелки — фактически нереально. Открутите четыре самореза и снимите полочные крепления.

Сдвиньте крышку, снимите ее и поставьте полку

Прикрутите колонки, обратив внимание на то, что задние колонки на Лада Калина 13 сантиметров. Подключите штатные провода к колонками не перепутайте полярность подключаемых проводов: Позже того, как все подключите, поставьте назад полку и закройте багажник

Не позабудьте забрать все нужные инструменты, они еще потребуются для последующей работы по установке магнитолы. Оглядите разъем вашей магнитолы, если это типовой ISO-разъем, то вам повезло.

Аккуратно поддеть и вынуть как подключить автомагнитолу в рено логан прямоугольную заглушку, установленную в центре панели приборов. Вынуть как подключить автомагнитолу в рено логан проводку и смонтировать переходник стандарта Renault-ISO.

Разместить в посадочном гнезде монтажную шахту головного устройства. Аккуратно отжать отверткой металлические язычки, которые удержат деталь от выпадения, элементы отгибаются до момента жесткой фиксации шахты.

ПОДПИШИСЬ НА БЛОГ

Следите и за тем, чтобы лампочка аккумулятора не мигала при любых манипуляциях с вашей автомагнитолой. Как установить фильтр салона логан Салонный фильтр — это то, без чего не может обойтись любой автомобиль.

Фильтры препятствуют загрязнению воздуха, поэтому салонный фильтр рекомендуется регулярно менять. Инструкция 1 Как правило, фильтр ы рассчитаны на один эксплуатационный год.

Однако на базовые комплектации Renault Logan данная деталь не устанавливается. Длительное время официальные дилеры утверждали, что фильтр не может быть установлен на данную модель , но со временем поступила иная информация, где говорилось, что данная деталь имеется, но может стоять лишь в авто с кондиционером. Это миф, салонный фильтр можно установить в любой Renault Logan.

На стандартном месте установки фильтра расположена неподлежащая снятию пластиковая заглушка. Сделайте в ней отверстие, по размерам фильтра с помощью острого предмета. Для того чтобы она зафиксировалась, предварительно сделайте прорезь 3х20 мм. Если отверстие поучилось чуть больше, и фильтр в нем стоит не плотно, используйте уплотнители. Видео по теме При установке, фильтр может сминаться, но при размещении его, снова примет свою первоначальную форму.

Как закрепить магнитолу Установка магнитолы — процесс требующий определенных знаний, внимания и аккуратности. Ошибки в подключении могут привести к короткому замыканию проводки автомобиля. Поэтому подключение аудиосистемы лучше доверить специалистам. Однако, если вы знакомы с основами электротехники, можно попробовать установить и подключить магнитолу самостоятельно.

Инструкция 1 Внимательно изучите инструкцию автомагнитолы. Следует помнить, что подключение магнитолы должно происходить в соответствии с данными в инструкции рекомендациями. При этом необходимо использовать инструкцию именно данной модели так как даже у одного производителя маркировка проводов и штекеры могут отличаться.

Подключение питания требует максимум внимания. Именно на этом этапе и происходит самое большое количество ошибок. Питание осуществляется по трем проводам: Черный — присоединяется к минусовой клемме аккумуляторной батареи.

Как нужно подключать

Вследствие маломощности устройства допускается подсоединение черного провода с кузовом. Только предварительно следует обеспечить хороший контакт, для этого следует зачистить место присоединения от загрязнения. Также можно применять смазку, которая защищает контакты от окисления.

Провод рекомендуется использовать большого сечения.

Для аудиосистемы будет оптимально сечение от четырех до шести миллиметров в квадрате. Желтый — силовой плюс, от него питаются усилители устройства.

Он служит для сохранения настроек магнитолы. В идеале должен иметь сечение от четырех до шести миллиметров в квадрате и через предохранитель присоединятся к плюсовой клемме аккумуляторной батареи. Присоединение к аккумулятору является обязательным для силового провода.

Не стоит забывать, что предохранители должны располагаться как можно ближе к клемме батареи.

Красный — провод управления включения магнитолы. Автомагнитола оснащена гнездом под антенный кабель с азиатским разъемом, а кабель на нашем авто — с европейским разъемом. Поэтому нам понадобится переходник стоимостью 42 рубля, который изображен на фотографии ниже. Продавец при покупке переходника уточнял, какого года Рено Логан, то есть , видимо, переходники отличаются в зависимости от года выпуска авто Вот так выглядит установленный переходник.

Вид сзади на автомагнитолу. Снимаем с автомагнитолы установочную коробку, поддев отверткой зажимы по бокам автомагнитолы.

Установка магнитолы

И устанавливаем коробку в посадочное место на панели приборов. Закрепляется коробка в посадочном месте отгибанием специальных лепестков по бокам и сверху.

На фото видны отогнутые лепестки справа. Затем подключаем к автомагнитоле антенный разъем и разъем ISO.

Установка магнитолы и динамиков в новый Логан (ч1)

Теперь можно повернуть зажигание и проверить включение автомагнитолы звук пока проверить не можем.

Как установить аудиосистему?

Установка магнитолы в французскую модель Renault Logan выполняется по следующему алгоритму действий:

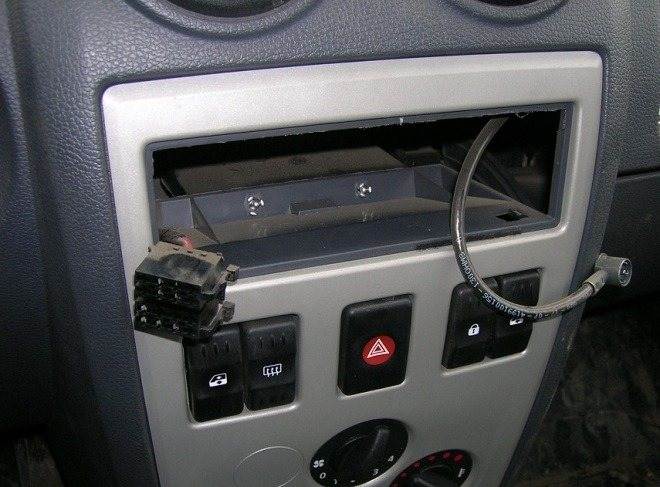

  1. Из проема вынимаем заглушку и обнаруживаем ISO-разъем. С его помощью подсоединяем кабели и антенну.
  2. В посадочное гнездо под головное устройство, то есть где будет стоять штатная магнитола, устанавливаем каркас и закрепляем его посредством подгибания соответствующих «усов».
  3. К магнитоле подключаем разъем типа «ISO» и антенный модуль. Если возникает необходимость «перейти» с евро-разъема на азиатскую версию, то применяем соответствующий переходник.
  4. Установка магнитолы в проем производится до ощущения эффекта защелкивания. Если в дальнейшем потребуется демонтировать аудиоустройство, то эту работу можно выполнить, только используя специальные ключи, которые присутствуют в комплекте с головным устройством.
  5. Переходник и антенну для Renault Logan можно купить в специализированной реализационной сети, где собственно и приобретается штатная магнитола.

Это интересно: Заклинило замок багажника — Лада Гранта: советы специалистов как выйти из неприятной ситуации

Схема подключения магнитолы media nav evolution от renault

 05 декабрь 2020 Лада.Онлайн   52 385

Штатная магнитола на Lada XRAY называем Media Nav Evolution (досталась от Renault) имеет сенсорный экран и множество полезных функций. Например, есть возможность выводить на нее изображение с камеры заднего вида, пользоваться навигационными программами, а также подключить сабвуфер. Если вы столкнетесь с подобными доработками, то без схем распиновки разъемов не обойтись.

Снимаем магнитолу и обнаруживаем на ее обратной стороне несколько разъемов:

  1. 24-пиновый разъем — управление
  2. 8-пиновый разъем — подрулевый джойстик
  3. 12-пиновый — аудио разъем
  4. Разъем антенны системы навигации (GPS)
  5. Разъем антенны радиоприемника

Схема 24-пинового разъема Media Nav:

  1. « 12В» если включена подсветка приборов. Включает подсветку кнопок — и Power на Media Nav. Работает даже если на сам прибор питание не подается.
  2. « 12В» если включено зажигание. Если нет напряжения на этом контакте через некоторое время около 20-25 минут Media Nav Evolution отключается.
  3. « 12В» с коробки передач, если рычаг переключения в позиции R.
  4. Резерв.
  5. Резерв.
  6. Резерв.
  7. Сигнал внешнего микрофона
  8. Питания внешнего микрофона
  9. « 6В» для питания штатной камеры (подается, если есть 12В на контакте 3).
  10. Плюсовой сигнальный провод штатной камеры.
  11. Плюс второго линейного входа (данный вход блокируется программно).
  12. Включает второй линейный вход, если он разблокирован программно при замыкании на массу.
  13. Сигнал скорости. Влияет на регулировку громкости в зависимости от скорости.
  14. « 12В» при включении зажигания.
  15. CAN шина
  16. CAN шина
  17. Резерв
  18. Резерв
  19. «Масса» внешнего микрофона.
  20. Резерв
  21. «Масса» питания камеры (без помех).
  22. «Масса» сигнала камеры
  23. «Масса» второго линейного входа
  24. «Масса» экрана второго линейного входа

Схема 8-пинового разъема (управление джойстиком на руле):

Схема 12-пинового аудио разъема:

  1. плюсовой контакт левого заднего динамика
  2. плюсовой контакт левого переднего динамика
  3. плюсовой контакт правого переднего динамика
  4. резерв
  5. 12В с аккумулятора
  6. минус левого заднего динамика
  7. минус левого переднего динамика
  8. минус правого переднего динамика
  9. плюс правого переднего динамика
  10. минус правого заднего динамика
  11. резерв
  12. общий минус

Напомним, ранее мы рассматривали инструкции по обновлению навигационных карт, а также прошивку магнитолы (для расширения ее возможностей).

Ключевые слова: магнитола lada xray | торпедо lada xray
