Дело техники, или как разобрать стиральную машину LG самостоятельно

Разборка машинки

Манжету трудно заменить без разборки стиральной машины, поэтому с разборки и начнем. Обходим машинку сзади и выкручиваем шурупы, которые удерживают верхнюю крышку. Тянем крышку на себя и поднимаем ее вверх.

Теперь обходим машинку спереди. Нам нужно достать лоток для порошка, чтобы он не помешал нам снимать управляющую панель и переднюю стенку. Вытаскиваем лоток для порошка на себя до упора, нажимаем на пластиковый язычок в центре и вынимаем порошкоприемник полностью.

Вытащив порошкоприемник, вы увидите, что справа и слева от его ниши имеется два винта. Выкручиваем эти винты как можно аккуратнее с помощью крестообразной отвертки.

Теперь нам надо снять панель управления стиральной машины LG. С обратной стороны управляющей панели за торцевой частью корпуса есть специальные защелки. Отжать их можно с помощью все той же крестообразной отвертки. Поочередно надавливаем на защелки и аккуратно сдергиваем управляющую панель.

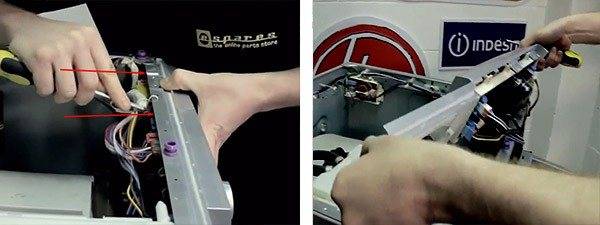

Берем в руки плоскую отвертку и присаживаемся на корточки. Цепляем крышку люка, которая прикрывает мусорный фильтр. Крышка эта находится внизу на узкой декоративной панели.

Открыв крышку, убираем в сторону шланг аварийного слива, который может помешать добраться до крепежного элемента. Крестовой отверткой выкручиваем винт, который держит декоративную панель. Винт находится справа или слева от фильтра в зависимости от модели СМ LG. Аккуратно беремся за декоративную панель и сдергиваем ее с защелок, сначала с правой стороны, потом с левой.

Открываем настежь дверцу люка, берем плоскую отвертку и пытаемся снять передний хомут манжеты люка. Сделать это нужно именно на данном этапе, поскольку этот хомут помешает снять переднюю стенку корпуса СМ. Находим пружину на хомуте. Пружина может располагаться как сверху, так и снизу. Поддеваем пружину плоской отверткой и, отводя ее на себя, аккуратно сдергиваем хомут.

На данном этапе разборки мы не можем еще снять уплотнительную резинку дверцы. Но мы можем заправить ее внутрь барабана, чтобы она не цепляла краями переднюю стенку корпуса при дальнейшей разборке. Заправляем манжету в барабан. Далее откручиваем два винта, которые удерживают УБЛ стиральной машины LG. Находятся винты справа от люка, и для их удаления потребуется крестовая отвертка.

Чтобы освободить переднюю стенку корпуса стиральной машины LG, необходимо выкрутить еще пять винтов. Сначала откручиваем две винта сверху, а затем два винта снизу.

Аккуратно отверткой выдавим УБЛ из передней стенки, чтобы оно провалилось внутрь. Теперь можно снять переднюю стенку и убрать ее в сторону. Специально снимать крышку люка не надо, пусть она останется в сборе с передней стенкой корпуса машинки. Далее нам нужно снять шланг, одетый на штуцер манжеты.

Отсоединяем провода от трубчатого электронагревателя (ТЭН)

Пришла пора встретиться с электроникой и заняться отключением ТЭН, предмета, который является чуть ли не главнейшей частью всей стиральной машинки в целом. Не будет электронагревателя – вода будет ледяная… ну, а точнее – той температуры, которую задает управляющая организация.

Чтобы ничего не перепутать, как можно четче сфотографируйте, как ТЭН был подключен до демонтажа

В начале статьи мы уже рекомендовали делать фоторепортаж всего процесса, но отсоединению проводов от ТЭН нужно уделить особенное внимание

Любая ошибка может стоить фатальной поломки трубчатого электронагревателя, а его замена влетит в копеечку… хотя, конечно, если стиральная машина LG разбирается именно из-за неисправного ТЭН, можно особо не задумываться, но все-таки соблюдать меры предосторожности

Разбор деталей стиральной машинки

Люк

Откройте люк настолько, насколько он позволяет. Вы увидите два болта, которые крепят дверцу центрифуги к центральной панели. Открутите их. Когда будете заканчивать со вторым болтом, придерживайте сам барабан, чтобы он не упал.

С правой стороны выкрутите болты крепления УБЛ, и аккуратно вытащите на себя. Теперь разомкните разъем.

Если дверца или устройство блокировки не разблокируется, читаем здесь.

Мотор

Для начала снимите ремень электропривода. Его легко найти. Он идет от шкива, который находится на барабане, и до двигателя. Снимите всю проводку, идущую к мотору и баку, а после и двигатель.

Амортизаторы и бак

Чтобы вынуть бак, для начала снимите амортизаторы и пружины. Выкрутите амортизаторы и снимите пружины, которые держат конструкцию на весу. Вытащите сам бак.

ТЭН

Водонагреватель находится с задней стороны в нижней части машинки. Чтобы снять ТЭН, открутите фиксирующую гайку в центре. Видите шпильку? Придавите ее до такой степени, чтобы она вошла вовнутрь. Возьмите отвертку с плоским наконечником, подденьте нагревательный элемент и вытащите его. Делайте все аккуратно, не повреждая деталь.

Противовесы

Эти блоки находятся спереди или сзади и удерживают машинку, чтобы она сильно не болталась во время стирки. Убираются посредством выкручивания длинных болтов, на которых закреплены.

Шланги и проводка

Первый шланг, который будет демонтирован — шланг от входного клапана. Вам понадобятся плоскогубцы. Возьмите их и отогните хомут, которые крепит шланг. Затем снимите и сам шланг вместе с хомутом.

То же проделайте со шлангом, идущим к прессостату: ослабьте хомут, отсоедините шланг, хомут и манжету. Так же отсоедините шланги, идущие к баку.

С проводами все тоже несложно. Отсоедините их, вытащив из соответствующих пазов.

Разборка насоса

Часто владельцы стиральных машин сталкиваются с такой проблемой, как прекращение слива воды. Причиной этого является неисправность помпы откачки. В связи с этим часто возникает вопрос, как разобрать насос стиральной машины.

После того как помпа будет извлечена, ее нужно отсоединить от улитки. Нужно открутить шурупы, которые соединяют ее с мотором

На этом этапе важно сделать отметки, которые позволят установить все элементы в исходное положение

Когда мотор будет извлечен, нужно осмотреть крыльчатку на предмет выработке. Под воздействием большой температуры она подвергается деформации, что в результате приводит к ее трению об корпус. В таком случае нужно укоротить лопастей

Подрезку нужно делать осторожно, так как значительное укорочение приведет к снижению продуктивности помпы

Схема разборки машин

Многие пользователи решают самостоятельно разобрать и собрать стиральную машинку. В этом процессе нет ничего запредельно сложного и непонятного.

Это модели различных конструкций. Рассмотрим детально, как надо правильно разбирать и собирать подобные агрегаты.

С вертикальной загрузкой

Многие производители выпускают качественные и очень удобные в эксплуатации машинки с вертикальным типом загрузки. Эти устройства имеют небольшие габариты. Чтобы загрузить белье в такой агрегат, пользователям не приходится наклоняться или присаживаться, ведь люк находится в верхней части. Правда, эти изделия нельзя использовать в качестве дополнительной рабочей поверхности, встроенной в тот же кухонный гарнитур.

Машинки с вертикальной загрузкой относительно просты в разборе. Домашний мастер вполне сможет самостоятельно справиться с проведением таких работ. Главное, четко придерживаться инструкции. Желательно найти руководство по эксплуатации бытовой техники – на ее страницах часто присутствуют все схемы устройства машинки с указанием расположения основных запчастей и узлов.

Рассмотрим подробно, из каких этапов состоит разборка стиральной машины с вертикальной загрузкой.

Первым делом понадобится отключить устройство и от электрической энергии, от водопровода и от канализации

Постарайтесь не забыть об этом важном этапе проведения безопасных работ. Начинать разборку своими руками надо с управляющей панели. При помощи отвертки максимально аккуратно надо поддеть верхнюю панель управления

При помощи отвертки максимально аккуратно надо поддеть верхнюю панель управления

Начинать разборку своими руками надо с управляющей панели. При помощи отвертки максимально аккуратно надо поддеть верхнюю панель управления

Сделать это надо абсолютно со всех сторон агрегата. Подтяните деталь вверх, а потом в направлении задней стенки. После этого наклоните ее под углом, который покажется вам более удобным, чтобы вы могли беспрепятственно работать с имеющимися там проводками.

Рекомендуется запечатлеть на фото расположение всех проводов в устройстве. Благодаря этому вам будет гораздо легче собирать технику обратно, ведь вы будете точно знать, какой проводок куда надо вставлять. Некоторые мастера не делают фото, а записывают нужные отметки в блокнот или делают зарисовки. Каждый пользователь делает так, как ему удобнее. Если вы хорошо разбираетесь в устройстве своей машинки, то можно обойтись и без подсказок.

Скрутите провода и демонтируйте их. При этом не надо делать резких движений и рывков – будьте аккуратнее. На печатной плате находятся все составляющие, которые можно открутить для дальнейшего отсоединения крепежного модуля.

Чтобы снять боковые стенки вертикальной стиральной машинки, потребуется открутить все винтики, отклонить нижний край по направлению к себе и потянуть его вниз.

Далее можно переходить к фронтальной стенке устройства. Ее крепежи удастся снять только после демонтажа боковых деталей.

Именно поэтому желательно иметь при себе инструкцию, которая шла в комплекте с изделием.

С горизонтальной загрузкой

Наиболее популярными в наше время являются агрегаты, в которых предусмотрена горизонтальная загрузка белья для дальнейшей стирки. Эти устройства представлены в широчайшем ассортименте. Они различаются по многим параметрам: и по дизайну, и по габаритам, и по функционалу, и по качеству сборки. Многие бренды выпускают горизонтальные машинки. Разложим «по полочкам» процесс разборки подобной бытовой техники.

Первое действие, которым нельзя пренебрегать вне зависимости от модели стиральной машины – отключение ее от электрической сети, водопроводной и канализационной систем.

Если в этом есть необходимость, далее электрический мотор требуется открутить от бачка. Осуществляя разборку бака, вы рискуете столкнуться с тем, что в определенных моделях устройств он клееный. Подобную составную деталь требуется распиливать при помощи ножовки.

Разбирается подобная техника не так сложно, как может показаться малоопытному пользователю.

Как и в случае с вертикальными экземплярами, рекомендуется держать под рукой инструкцию по эксплуатации вашей модели.

Разобрав горизонтальную машину автомат, замените поврежденные или сильно изношенные детали. Хорошенько почистите все детали и участки, которые в этом нуждаются. Заменив сломанную деталь, не поленитесь осмотреть состояние остальных запчастей. Лучше привести их в порядок сейчас, когда агрегат находится в уже разобранном состоянии.

Пошаговая инструкция. Разбор машины

Верхняя панель. Она закреплена несколькими винтами, закрученными крестовой отверткой, на самом верху верху задней панели. Сначала необходимо открутить эти винты, затем немного надавить на крышку спереди, а потом вверху.
Дозатор для бытовой химии (порошка). Для вытаскивания этой детали нужно отыскать пластиковую кнопку в центре этого лотка, нажать её, а затем подтянуть к себе – таким образом этот элемент будет вытащен.
Снятие панели управления. Для крепления этого элемента стиральной машины используют всего несколько винтов. Один обычно находится сразу под ёмкостями для моющих средств, а другой — в противоположном месте

Она очень хрупкая деталь поэтому действовать следует осторожно. Чтобы её не повредить, положите её либо сверху на машинку, либо повесьте на особый крючок.
Удаление сервисной панели Данная деталь необходима для сервисного обслуживания и отбора маленьких элементов, которые случайно попали стиральную машинку

Снять эту часть стиралки довольно просто: необходимо зажать две защелки, расположенные сбоку, и третью, находящуюся посередине. Крайне редко она может крепится еще на дополнительные винты.
Фронтальная панель. Для начала, вам потребуется аккуратно удалить резиновый хомут, предварительно его ослабив. Он располагается на люке загрузки. Чаще всего он крепится с помощью маленькой упругой пружины. Чтобы снять его, пружину сперва нужно поддеть. Теперь манжет необходимо стянуть по кругу (здесь пригодятся отвёртка и плоскогубцы). Если в процессе крышка мешает процессу разбора, ее тоже можно удалить, выкрутив пару болтов, если же она не доставляет неудобств, лучше ее оставить на месте. А теперь необходимо найти все фиксирующие детали, на которых крепится передняя панель. Электроразъем нужно вытащить из устройства, блокирующего люк. Готово — деталь снята.
Задняя панель. Снимается она крайне просто, для этого нужно лишь выкрутить винты по периметру. Этих винтов может насчитываться довольно много.

Разбираем бытовой прибор

Четко соблюдая определенную последовательность действий, разобрать стиральную машину Атлант не составит особого труда.

С фронтальной загрузкой

Раскручивать стиралку с горизонтальной (фронтальной) загрузкой начинают с демонтажа верхней панели. Для этого выкручивают крепеж (два самореза). После чего чуть приподняв и сдвинув в сторону, снимают крышку с корпуса.

Второй шаг — демонтаж задней стенки. Для этого необходимо выкрутить крепеж, снять панель с корпуса. Третий шаг демонтаж передней панели. Здесь придется немного повозиться. Для начала вынимают порошкоприемник, выкручивают крепеж панели управления, снимают ее с корпуса (перед тем как отсоединить провода, схему их подключения необходимо сфотографировать).

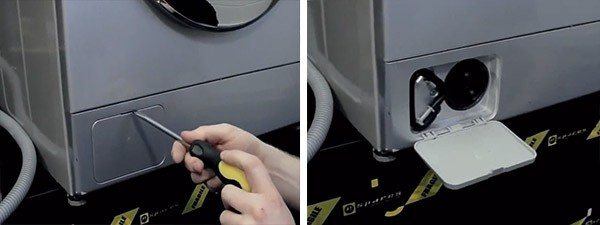

В нижней части передней панели открывают маленький лючок, за дверцей которого скрыт сливной фильтр (его необходимо выкрутить).

В центральной части передней панели расположен люк загрузки. Его необходимо открыть и выкрутив крепеж снять устройство блокировки люка (расположено с правой стороны). Дополнительно демонтируется хомут (тонкое металлическое кольцо соединяющее барабан стиралки с передней панелью). Сделать это просто: кольцо аккуратно поддевают плоской отверткой, после чего стягивают с корпуса стиральной машины.

Как только с передней панели сняты все вспомогательные элементы, по периметру выкручивается крепеж, панель снимается с корпуса. Последний шаг — снимает боковые панели.

После того как корпус стиралки разобран, открывается доступ ко всем элементам внутреннего устройства. Снимают их в определенной последовательности:

  1. Выкрутив длинные крепежные болты, снимают тяжелые блоки противовесов (в такой работе понадобится помощь друга).
  2. Извлекают нагревательный элемент (расположен в нижней части стиралки под баком). Для этого выкручивают центральную гайку, аккуратно проталкивают фиксирующую шпильку, после чего аккуратно поддевая плоской отверткой, извлекают ТЭН из посадочного гнезда. Отсоединяя проводку, не забываем отмечать их расположение цветными маркерами.
  3. Демонтируют бак. Для этого отсоединяют амортизаторы (пружины), после чего снимают ремень привода. Выкрутив крепеж и отсоединив проводку, демонтируют двигатель стиральной машины. Только после того как бак освобожден от всех узлов и механизмов, его легок можно вынуть из корпуса стирали.

Последний штрих — демонтируют прессостат (датчик легко найти на задней панели корпуса стиралки). Прежде чем снять датчик, необходимо сфотографировать схему подключения проводов, после чего выкрутив крепеж снять его с панели.

Как разобрать стиральную машину Атлант, подскажет видео:

С вертикальной

Разбор стиральной машины Атлант с вертикальной загрузкой проходит по следующему алгоритму:

  1. Используя крестовую отвертку, выкручивается крепеж, расположенный по бокам корпуса.
  2. Используя плоскую отвертку, поддевают панель управления, аккуратно отсоединяют ее. Перед тем как снять панель с корпуса, ее необходимо чуть отклонить в сторону и сфотографировать схему подключения проводки.
  3. Приподняв крышку, выкручивают удерживающие ее саморезы. Дополнительно выкручиваем болты, спрятанные за уплотнительной манжетой. После того как весь крепеж удален, крышку стиралки можно снять с корпуса.
  4. Ослабив хомут, отсоединяют резиновые патрубки.
  5. Выкрутив саморезы, снимают боковые панели.
  6. Выкрутив болты, снимают переднюю панель.

У стиральной машины Атлант бак из корпуса не демонтируется. Разобрав корпус бытового прибора, открывается доступ лишь к:

  • ремню привода (при необходимости его снимают с колеса шкива),
  • электродвигателю (путем выкрутки крепежа и отсоединения проводки легко извлекается из-под бака),
  • сливному насосу (перед демонтажем не лишним будет сфотографировать схему подключения проводки и расположения шлангов).

Убираем то, что мешает и отвлекает

Сняв все крышки и панели, мы увидели всю подноготную стиральной машины в прямом и переносном смысле этого слова. Все лишние детали теперь нужно снять, а потому в одночасье с машины снимаются шланги прессостата, шланг, идущий от места, где был лоток (порошкоприемник), заливной шланг и сливной патрубок.

Слишком много слова «шланг», не правда ли? Кратко говоря, можно считать, что снимаются все крупные шланги, бросающиеся в глаза при взоре на стиральную машину в ее нынешнем виде. Для снятия шлангов потребуется открутить хомуты, крепящие их, а затем непосредственно удалить шланги. Хомуты желательно не снимать со шлангов, особенно если последние разных диаметров.

Разборка отдельных элементов и узлов

  1. Вверху, ближе к задней стенке, расположен датчик уровня жидкости в баке, или прессостат. Отсоединяется его шланг.
  2. От бункера для моющих средств идёт ещё один шланг, его тоже отсоединяют.
  3. Теперь сливной и заливной патрубки.

От двигателя отсоединяются провода (заранее нужно позаботиться о том, как их не перепутать, когда придёт время собирать всё обратно).

Также непременно нужно скрутить противовесы (снять бак вместе с ними практически нереально). Утяжелители могут быть в передней части, или сзади части корпуса. Это бетонные элементы, иногда цветные. Как правило, они закреплены длинными болтами.

ТЭН. Под баком (спереди, или сзади), расположен нагреватель – ТЭН. Невооружённым глазом его не видно – в доступе его торцевая часть с клеммами. Снимая с него провода, их нужно предварительно подписать, а ещё лучше – сфотографировать. В некоторых случаях, можно снять ТЭН целиком (вместе с проводами), тогда нужно выкрутить центральную гайку, а затем «утопить» внутрь шпильку, на которой накручена гайка. Теперь отвёрткой нужно подцепить с разных сторон резиновый уплотнитель, на который посажен ТЭН и постепенно доставать нагреватель.

Когда требуется поменять ТЭН, нужно определить, в передней или задней части он находится (от этого зависит, какой элемент корпуса снимать). Даже если инструкция не сохранилась, советуется начать «поиски» с задней панели. Её гораздо легче снять и если даже ТЭНа там не окажется, не страшно – закрутить обратно 4 винта – не проблема.

При помощи торцевого ключа откручиваются амортизаторы (ножки слева и справа), поддерживающие бак.

После того, как бак освобождён от всех деталей и узлов, его можно аккуратно снять с пружин.

Бак стиральной машины LG

Отсоединение двигателя. Когда двигатель уже отсоединён от всех проводов и снят вместе с баком (что не обязательно,- двигатель можно снять, и не трогая бак) снимается ремень привода (проходит от двигателя к шкиву, который расположен на баке) а потом скручиваются сам двигатель и амортизаторы.

Разборка бака. Чтобы разобрать сам бак, вначале откручивается винт, фиксирующий шкив, он снимается. Вал нужно вдавить внутрь бака. Убирается хомут и вытаскивается одна часть бака из другой.

Подшипники. Когда бак «располовинен», из него вытаскиваются сальники, и выбиваются подшипники. Место, где были подшипники, очищается. Сальники смазываются специальной смазкой, а чтобы новые детали лучше садились, можно погреть место установки феном.

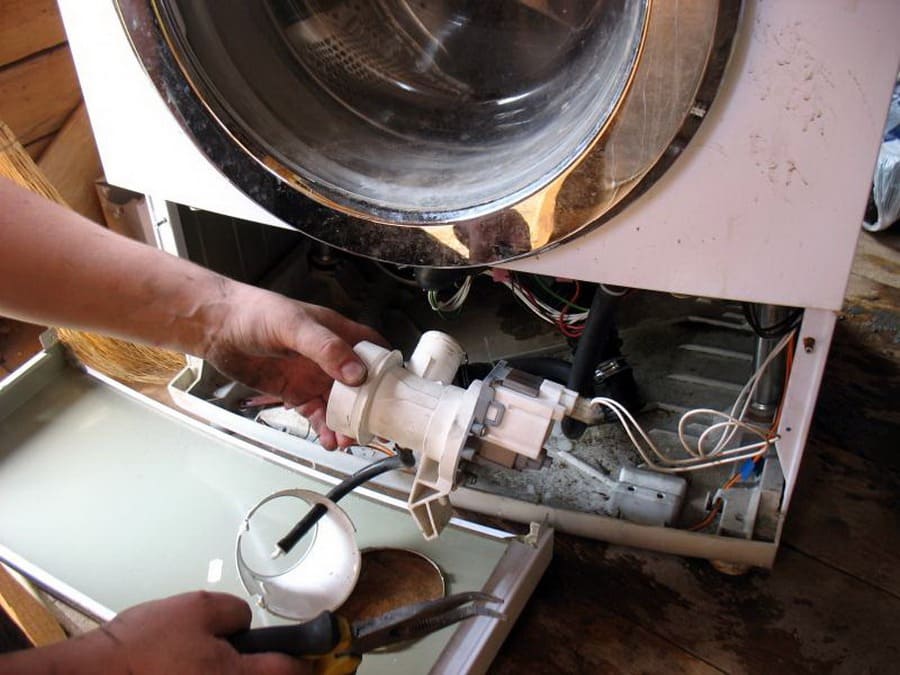

Насос. Располагается он в передней нижней части агрегата. Крепится он тремя винтами под фигурную отвёртку и тремя хомутами. Также внизу есть электрический разъём. Хомуты отсоединяются при помощи плоскогубцев (ими нужно нажать на зажимы и отсоединить шланги). Чтобы отсоединить разъём, на него нажимают отвёрткой. Вокруг насоса бывает грязь, её лучше сразу протереть.

Когда требуется снять насос, это можно сделать и через дно корпуса. Чтобы его демонтировать, машинку кладут на бок.

И ещё. Постелите что-нибудь под агрегат и приготовьте ёмкость, куда можно будет сливать воду, оставшуюся в насосе.

Итак. Если у Вас есть навыки по ремонту бытовой техники, вполне можно сэкономить на сервисном обслуживании стиральной машины. Самостоятельная замена, например, подшипников, обойдётся дешевле примерно в половину, против ремонта в мастерской.

Приемлемая цена, приятный дизайн и надежность — основные достоинства стиральных машин Hansa. Но небольшие поломки стиральных машин, к сожалению, не редкость и для данного бренда. Стиральная машина Ханса: ремонт своими руками наиболее часто встречающихся поломок, читайте внимательно.

Полезную информацию о ремонте стиральных машин Самсунг вы найдете в этой теме. Почему стиральная машина не включается, сильно шумит или не греет воду? Обо всем этом вы узнаете в статье.

Этапы разборки:

  • Корпус машины;
  • Панель управления;
  • Передняя часть устройства;
  • Провода, затрудняющие съем деталей;
  • Разборка бака;

Каждый пункт мы рассмотрим во всех подробностях далее в статье, но для начала список необходимого инструмента, который следует подготовить заранее:

  • Отвертка плоская и крестовая;
  • Плоскогубцы, желательно изогнутые, можно использовать круглогубцы;
  • Небольшой молоток;
  • Стандартное шило;
  • Наборы головок и рожковых ключей, потребуются различные размеры, поэтому желательно обзавестись сразу наборами;

На самом деле чтобы добраться до деталей устройства потребуется не так уж много инструмента, большинство пунктов представленного списка нужны чтобы снимать уже сами запчасти устройства.

Подготовка

Перед началом любых ремонтных действий необходимо отключить агрегат от электросети. Это позволит избежать случайного удара током и порчи электрической части при ремонте.

Следующим этапом нужно приготовить необходимый набор инструментов, чтобы не искать во время рабочего процесса требуемый ключ или отвертку. А при разборке стиральной машины понадобятся:

  • крестовая и плоская отвертки;
  • пассатижи и круглогубцы;
  • бокорезы или кусачки;
  • молоток;
  • набор рожковых ключей;
  • набор головок.

Следующим этапом отключите от агрегата шланг подачи воды. Очень часто при самостоятельном ремонте про воду забывают, и после частичной разборки случается нежелательное разбрызгивание с дальнейшим ее попаданием на плату управления стиральной машинки. Это может привести к выходу из строя платы.

Современные стиральные машины отличаются друг от друга режимами, программами, расположением кнопок, но их внутренние части почти одинаковы, поэтому принцип разборки машин LG может быть очень сходен с разборкой любого другого подобного устройства.

Если процесс разбора стиральной машины автомат происходит первый раз в вашей жизни, то хорошей подсказкой при обратной сборке будут фотографии, сделанные по ходу того, как вы разбирали технику. Так вы сможете точно увидеть, как было, и собрать все обратно.

Электрика

Проводить ремонт электрики своими руками без достаточного объема знаний сложно. Основные действия в этом случае сводятся к проверке всех имеющихся в узле проводов и клемм, идущих от модуля управления ко всем элементам, деталям и агрегатам.

Проверка осуществляется с помощью мультиметра – так можно узнать основные сведения о состоянии того или иного прибора. Также необходимо произвести визуальный контроль. Он поможет найти порванные хомуты, фрагменты проводов, которые находятся без изоляции, наличие гари и оплавления контактов. Все проблемы с проводкой решаются путем замены вышедших из строя проводников или клемм.
