Как проверить датчик температуры охлаждающей жидкости

Неисправности ДТОЖ и их признаки

Принято считать, что ДТОЖ достаточно надёжен из-за своей нехитрой конструкции. Однако рано или поздно практически каждый агрегат автомобиля подвергается износу. В случает с ДТОЖ имеет место быть нарушение градуировки. Такое нарушение приводит к незапланированному изменению сопротивления и некорректной работе ЭБУ.

Самым явным признаком выхода из строя ДТОЖ является отсутствие включения в работу вентилятора во время того, как температура повышается выше установленных значений.

Этот показатель не считается достоверным, если в автомобиле присутствуют одновременно основной и дополнительный датчики. В этом случае на неисправность точнее укажет окисление проводки или выход из строя дополнительного датчика. Основные признаки неисправности ДТОЖ следующие:

падение оборотов двигателя или самопроизвольная его остановка на холостом ходу;
более длительное время прогрева автомобиля;
учащённый выход двигателя за рамки оптимального температурного режима во время работы;
увеличенный расход топлива;
снижение контроля над автомобилем у водителя;
дым из выхлопной трубы приобретает чёрный оттенок;
нарушение стабильности работы двигателя.

Кроме этого иногда возможны детонационные постукивания в двигателе. На некоторых старых моделях автомобилей есть специальный контроллер. Когда стрелка этого контроллера выходит за пределы критической зоны, автомобиль необходимо немедленно остановить. В этом случае порой тоже имеет место неисправность ДТОЖ. А в более современных моделях о перегреве двигателя водителей уведомляет бортовой компьютер. Но такое сообщение не всегда указывает на неисправность именно датчика. Часто это происходит из-за обрыва проводки и её окисления.

Что такое датчик температуры охлаждающей жидкости

Все датчики служат для контроля работы определенных узлов и деталей. При нарушении функций работы, датчик показывает, что работа того или иного устройство нестабильна. Автомобиль в своей конструкции имеет множество датчиков.

Двигатель внутреннего сгорания нуждается в стабильной работе. Так вот, температурный датчик жидкости охлаждения обеспечивает контроль за стабильностью работы ДВС. Мотор машины быстрее греется благодаря этому датчику и медленнее достигает высоких температур, приводящих к кипению охлаждающей жидкости в системе.

ДТОЖ — это не датчик, который показывает температуру жидкости в системе блока и радиатора. Некоторые неправильно думают на счет этого.

Датчик температуры ОЖ передает данные температуры жидкости (антифриза, тосола или воды) в электронный блок управления (ЭБУ). А температуру жидкости, которую водитель видит на приборной панели, передает другой датчик, тоже температурный.

Если сломается датчик, который выводит значение температуры для водителя, то ничего серьезного для системы это не принесет. А, если выйдет из строя датчик, который передает значение температуры в ЭБУ, тогда блок управления неправильно будет регулировать работу ДВС.

Помимо отведения тепла и охлаждения двигателя, циркулирующая жидкость охлаждения охлаждает моторное масло, которое, при закипании теряет свои свойства.

Также охлаждающая жидкость охлаждает воздух, который есть в системе турбонаддува (турбины), охлаждает выхлопные газы и масло коробки переключения передач. Есть у датчика функция нагрева воздуха в вентилирующей и отопительной системах.

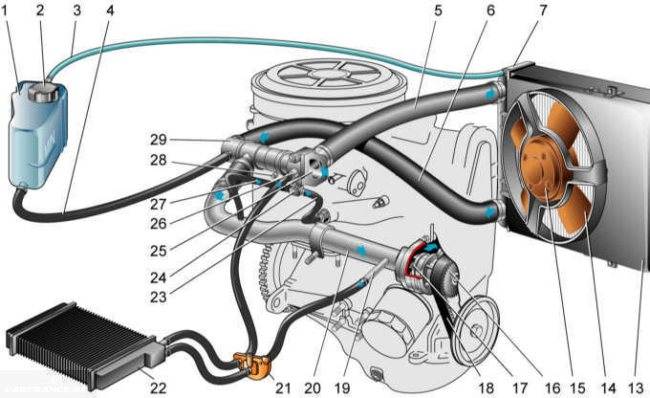

Устройство системы охлаждения на ВАЗ-2114

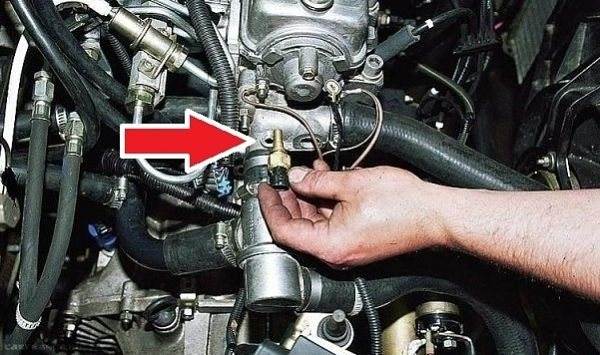

Местоположение датчика температуры охлаждающей жидкости

Прежде чем приступить непосредственно к процессу замены, необходимо понимать саму конструкцию системы охлаждения и месторасположения датчика в основном силовом агрегате:

Здесь всё устроено тривиально

1 – элемент в виде пробки для бака расширения; 2 – бак для расширения; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

Процесс замены датчика (ДТОЖ)

Поэтому, как показывает практика, автомобилисты проводят операцию своими руками. Итак, разберем, последовательность действий направленных на замену датчика охлаждающей жидкости:

Снимаем клемму с АКБ.
Проводим демонтаж клеммы АКБ
Откручиваем и демонтируем воздушный фильтр. Это нужно для того, чтобы обеспечить максимальный доступ к датчику.
Для того чтобы добраться до датчика необходимо снять воздушный фильтр
Отсоединяем провода, которые питают элемент. Отключаем колодку проводов питания датчика

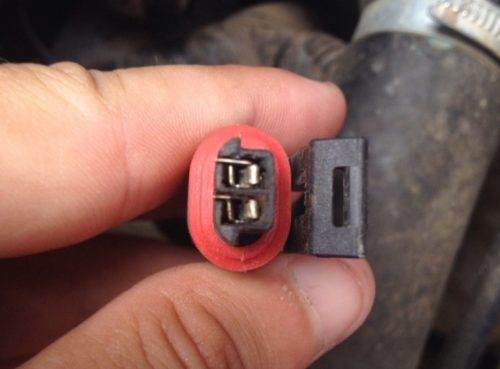

Датчик температуры охлаждающей жидкости с демонтированной фишкой
При помощи ключа на 19, проводим демонтаж изделия. Демонтаж ДТОЖ
Ключом на 19 выкручиваем датчик
Сборка проходит в обратном порядке.

Рекомендуем: Меняем гидрокомпенсаторы на Шевроле Нива своими руками

Выбор изделия

К выбору изделия стоит подойти тщательно, поскольку от его качества напрямую будет зависеть срок эксплуатации, а также режимы работы двигателя. Итак, рассмотрим все варианты покупки датчика температуры охлаждающей жидкости для ВАЗ-2114.

Оригинал

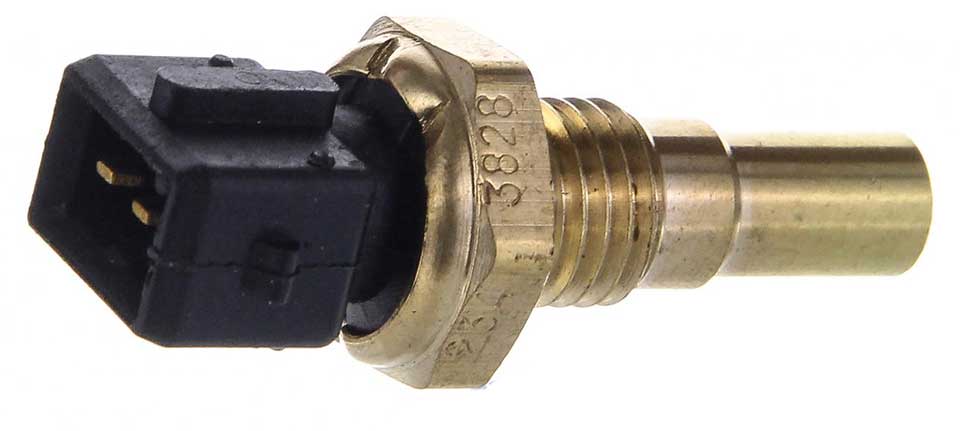

Оригинальный вид датчика ОЖ производства АвтоВАЗ

2101-3808600 – оригинальный каталожный номер детали, которая устанавливается на почти все автомобили семейства Лада. Производится данное изделие на заводе АвтоВАЗ. Стоимость составляет 300 рублей. Устанавливается в стандартное посадочное место и не требует доработок.

Аналоги

Кроме оригинальной детали существует ряд аналогов, которые можно устанавливать на автомобиль. Некоторые из них по качеству намного лучше, чем оригинал.

Это был не оригинальный датчик

Итак, рассмотрим, все варианты аналогов датчика температуры охлаждающей жидкости:

Наименование производителя	Каталожный номер	Стоимость, в рублях
Fenox	TSN22101	210
LUZAR	LS 0101	240
Fenox	TSN22101O7	240
Vernet	2509	250
Patron	PE13059	300
Intermotor	52400	300
Era	330082	350
Facet	7.3000	350
Eps	1.830.000	400
KW	530.000	550
H+B Elparts	70511515	600
Cargo	180804	700
Hella	6PT 009 107-151	750

Датчик ОЖ производства «Хелла»

Последствия несвоевременной замены датчика

Не многие автолюбители знают, что неисправность датчика температуры охлаждающей жидкости влияют на работу двигателя в целом. Рассмотрим, основные последствия неисправности данного узла для автомобиля:

Некорректная работа электронного блока управления двигателем. Так, датчик не дает достоверных данных на ЭБУ, что в жаркое время может вовремя не включить вентилятор охлаждения. Так, в свою очередь последствием станет то, что автомобиль закипит. Это может привести к тому, что в худшем случае, может вызвать деформацию и прогиб головки.
Из-за некорректной работы датчика могут быть нарушены следующие функции: производительность мотора, динамика движения, работа термостата.
Другие последствия, к которым датчик привязан косвенно.

Назначение

У автомобилей старой комплектации с карбюраторным впрыском топлива, ДТОЖ имеет простую функцию в цепи радиатор-двигатель-индикатор температуры приборной панели. Иными словами, этот датчик просто указывает показания температуры в двигателе. На работу систем впрыска он не влияет.

Современные автомобили с инжекторным впрыском топлива оснащены элементом ДТОЖ, который осуществляет контроль температурных показателей самого антифриза. Взяв за основу эти параметры, устройство передает сигнал ЭБУ, который в свою очередь:

осуществляет включение дополнительного охлаждающего вентилятора;
регулирует впрыск топлива в систему во время прогревания на холостых оборотах;
принудительно останавливает работу мотора, если поступили данные о его перегреве.

Многие автомобилисты считают ДТОЖ датчиком замера температуры с блока двигателя. ДТОЖ установлен на корпусе термостата или в нижней части радиатора, все зависит от марки и модели автомобиля. У этих устройств есть главное отличие.

ДТОЖ имеет электрический 2 контактный разъем, а на ДТБД всего 1 контакт. ДТБД установлен прямо на блок двигателя для фиксации его температуры. Два похожих узла, но с разной функциональностью по отношению к ЭБУ.

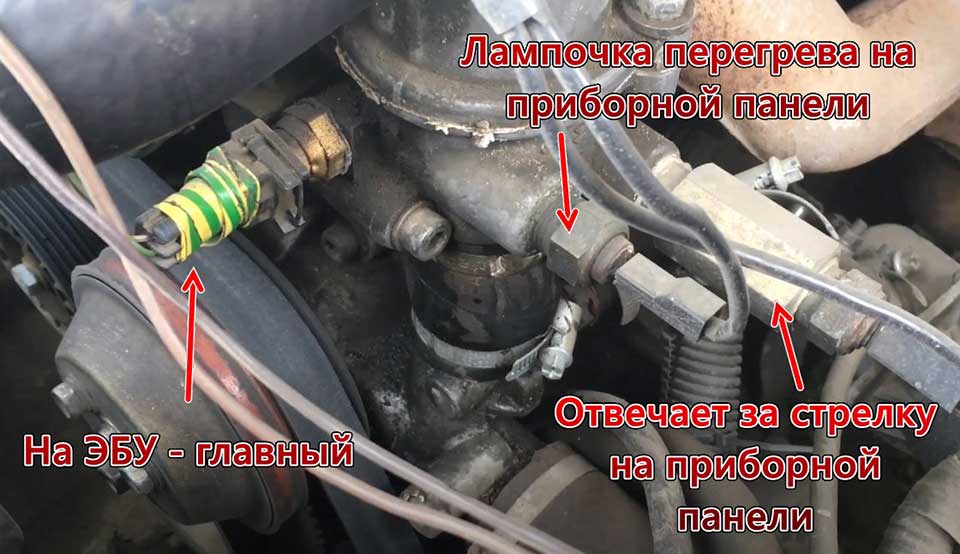

Более сложные автомобили оснащаются сразу 2 термодатчиками. Один располагается до двигателя, поверх корпуса термостата, на патрубке термостата или радиаторе. Второй датчик установлен в месте вывода жидкости с двигателя. Часто это верхняя часть радиатора или патрубок.

Проверка исправности ДТОЖ

Датчик температуры антифриза проверяется двумя основными способами: не снимая с автомобиля либо демонтируя с его посадочного места. Второй метод также разделен на два варианта диагностирования: с применением термометра и без него.

Если датчик не прикипел к резьбе, то его довольно просто снять рожковым ключом подходящим по размеру

Важно перед откручиванием отсоединить разъем контактов. Следующим шагом нужно проверить приходит ли питание от ЭБУ на датчик

Сделать это довольно просто имея универсальный тестер (мультиметр):

отсоедините разъем от датчика;
переведите режим измерения мультиметра на «20 В постоянное напряжение»;
присоедините щупы к контактам клемм приходящим от ЭБУ.

Если мультиметра у вас под рукой нет исправность ЭБУ и проводки до него можно проверить просто сняв разъем с датчик температуры охлаждающей жидкости во время работы двигателя, автоматически включится вентилятор радиатора. Это произойдет потому что блок управления увидит разрыв цепи и перейдет в аварийный режим. Если этого не произошло то либо неисправен ЭБУ либо вентилятор охлаждения.

Проверка не снимая с автомобиля

Самый удобный способ, ведь не нужно проводить демонтаж с последующим монтажом. Проверка выполняется при помощи тестера, путем замера показаний на контактах датчика.

Чтобы обеспечить доступ к контактам, потребуется отсоединить клеммник от датчика. При выполнении работ на горячем двигателе будьте осторожны, ведь можно не только обжечься самому, но и оплавить корпус или щупы мультиметра.

Затем тестер переводится в положение измерения сопротивления и присоединяется к выходным контактам датчика. Стоит заметить, что у холодного двигателя значение показаний будет высоким, у горячего – значительно ниже.

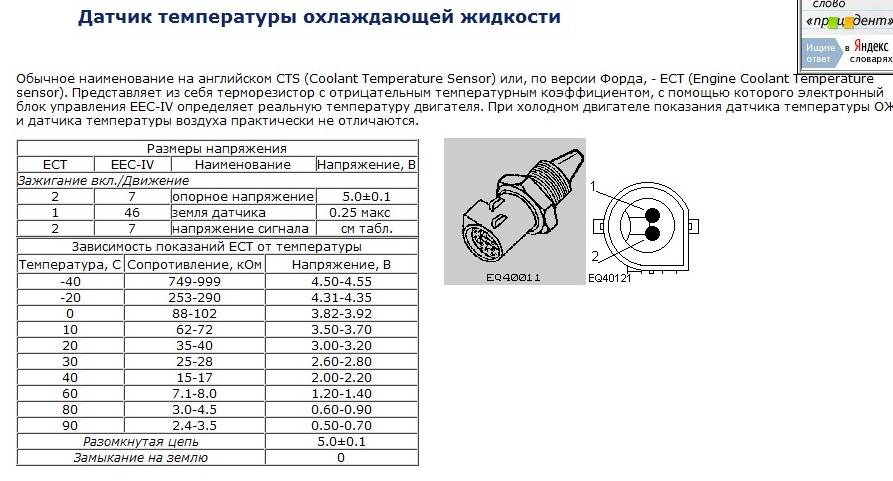

Для общего понимания какие значения выдает датчик при разных температурах, как пример, ниже приведены данные для ВАЗ-2110. Показания других легковых машин сильно отличаться не будут.

Показания датчика в зависимости от изменения температуры

Температура жидкости, °С	Сопротивление проводника, Ом	Температура жидкости, °С	Сопротивление проводника, Ом
5	7 280	45	1 188
10	5 670	50	973
15	4 450	60	667
20	3 520	70	467
25	2 796	80	332
30	2 238	90	241
40	1 459	100	177

Стоит отметить, что датчик ломается крайне редко, чаще встречаются ситуации, когда он выдает неверную информацию. Поэтому следует сравнить показания температуры на приборной панели с данными полученными от датчик температуры охлаждающей жидкости в соответствии с таблицей. Если данные отличаются тогда есть смысл снимать датчик и проводить его дальнейшую диагностику.

Проверка ДТОЖ с термометром

Для такой диагностики, необходимо снять датчик с его посадочного места. Как упоминалось выше, сделать это можно при помощи соответствующего гаечного ключа. Заодно можно почистить сам датчик, с резьбы на патрубке удалить налет и смазать ее, осмотреть контакты на наличие окислений и при необходимости удалить.

Затем набрать воду в электрочайник или в другую емкость, но в таком случае придется воспользоваться кипятильником. Помимо этого для измерения нужно взять мультиметр и перевести его переключатель в положение измерения сопротивления проводника.

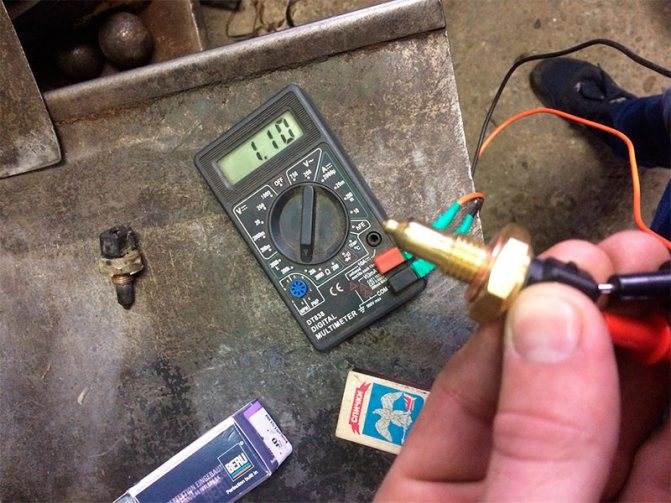

Головка датчика опускается в воду, а к его контактам присоединяются щупы тестера. Также в емкость с датчиком помещается и термометр, для удобства измерений желательно электронный, но можно и ртутный.

Затем постепенно повышая температуру жидкости сравнивать показания датчика и электронного термометра в соответствии с таблицей. Для большей точности фиксировать показания лучше через каждые 5 градусов. В итоге Вы получите данные которые можно занести в таблицу. Их впоследствии можно сравнить с информацией предоставленной в технической документации к конкретной модели авто. На крайний случай можно сравнить с таблицей приведенной выше.

При проведении проверки допускаются небольшие отклонения от значений. Небольшие погрешности могут зависеть от разных условий и от самого датчика. Часто даже у датчиков температуры охлаждающей жидкости одной модели есть незначительные различия в показаниях при одинаковых условиях измерения.

Проверка без термометра

Такой метод не сильно отличается от предыдущего, только здесь не применяется термометр и показания снимаются одни раз.

Для проверки датчика его следует погрузить в емкость с водой и довести ее до кипения. Затем присоединить к выходным контактам щупы мультиметра и посмотреть, что он покажет.

Если ДТОЖ полностью исправен, то его сопротивление должно быть 177 Ом. Однако следует учитывать погрешности. К тому же щупы мультиметра тоже имеют свое сопротивление, да и температура воды может быть чуть ниже 100 градусов, а соответственно и сопротивление будет чуть больше.

Где находится

Для проверки ДТОЖ необходимо знать место его расположения. Отметим, что место установки датчика может отличаться в зависимости от марки / модели машины.

Чаще всего термистор монтируется между головкой блока цилиндров и термостатом или на патрубке выпуска ОЖ.

Но на некоторых автомобилях он установлен на патрубке радиатора.

Внешне устройство имеет вид небольшого элемента с резьбой, с помощью которой ДТОЖ вкручивается в специальное отверстие. При этом сам регулирующий элемент находится в антифризе и контролирует его температуру.

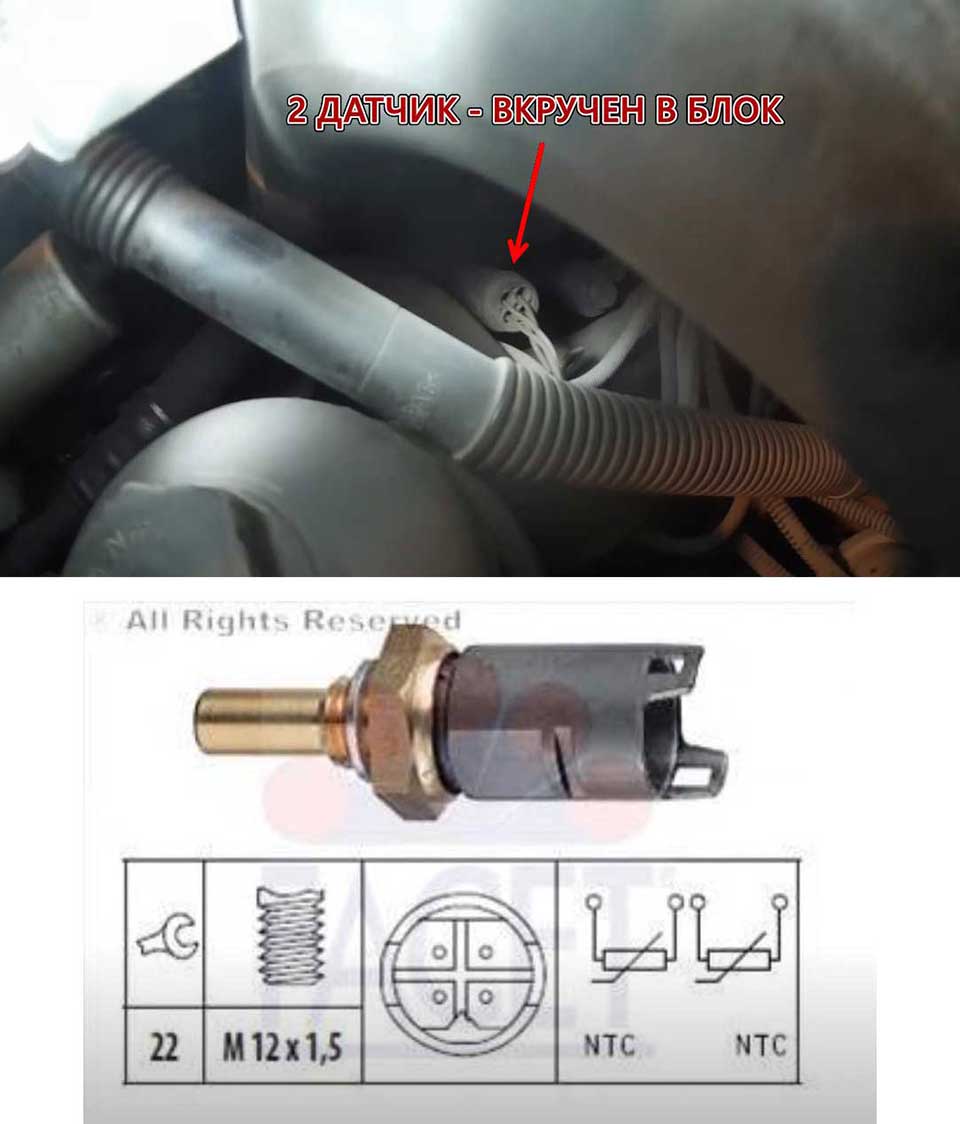

В определенных машинах, к примеру, на БМВ е39 может стоять два ДТОЖ. Один контролирует нагрев тосола и устанавливается на выходе из мотора, а второй стоит уже за радиатором. Для снятия потребуется ключ на 22.

Такой тип установки позволяет контролировать температурный режим на разных участках и тем самым быстрей принимать меры.

Отметим, что два датчика ставится на мощные / дорогостоящие авто, где температурный параметр имеет ключевое значение.

При этом в блоке управления должны быть предусмотрены соответствующие программы. Дополнительные сведения можно найти в инструкции к автомобилю.

Функционально датчик очень надежен и ломается в редких случаях. Чаще всего он показывает неправдивую информацию. Иногда возможны и другие повреждения, к примеру, перетирание проводов или нарушение качества контакта.

Что касается особенностей расположения ДТОЖ на разных моделях, на этом вопросе остановимся ниже.

Какой уровень антифриза должен быть в расширительном бачке

Когда уровень смазки в двигателе недостаточный, на приборной панели должен появиться индикатор, предупреждающий водителя о данной проблеме. Однако система охлаждения чаще всего не оснащена специальными датчиками. Поэтому определить, что уровень антифриза должен быть выше, бывает непросто. Автовладелец продолжает эксплуатировать транспортное средство, не догадываясь о том, что тосола недостаточно. Ведь охлаждающая жидкость может понемногу вытекать в течение длительного времени.

Нередки случаи, когда уровень антифриза будет недостаточный, потому что есть утечка через негерметичный стык, поврежденные патрубки либо радиатор. Кроме того, причиной данной проблемы может быть дефект прокладки головки блока цилиндров. В результате тосол смешивается с маслом в двигателе. Все это приводит к тому, что детали мотора будут плохо смазываться. Понятно, что эксплуатация автомобиля в подобной ситуации закончится его поломкой

По этой причине важно знать, какой должен быть уровень антифриза, и периодически проверять его.

Как узнать уровень антифриза, который должен быть? Для этого нужно осмотреть расширительный бачок, в который заливают тосол. На бачке будут следующие надписи: «Min» и «Max». Оптимальный уровень антифриза должен быть таким, чтобы доходить до середины расстояния между минимальным и максимальным значением.

Однако бывает и такое, что надписи отсутствуют. Какой должен быть уровень антифриза в таком случае? Проведите визуальный осмотр, тосола в бачке должно быть 50 % его объема. Когда таким способом определить уровень антифриза не получается, следует измерить глубину бачка. Для этого нужно воспользоваться чистой палочкой. Затем при необходимости следует добавить тосол, ориентируясь на то, что его уровень должен быть до половины бачка.

Важно: использовать можно только рекомендуемый автопроизводителем антифриз. Когда вы доливаете охлаждающую жидкость, она должна соответствовать по маркировке и оттенку той, что уже находится в бачке.. Уровень антифриза не должен быть меньше, чем отметка «Min» на расширительном бачке

Также не следует переливать тосол выше нормы. И в первом, и во втором случае машина не будет работать исправно.

Уровень антифриза не должен быть меньше, чем отметка «Min» на расширительном бачке. Также не следует переливать тосол выше нормы. И в первом, и во втором случае машина не будет работать исправно.

Уровень антифриза ниже нормы. В результате малый круг не будет заполнен. Все это приведет к тому, что мотор перегреется и станет функционировать при повышенной температуре. В лучшем случае машина начнет потреблять больше горючего, потрескаются каналы и трубки. В худшем — ресурс мотора резко сократится, он выйдет из строя раньше времени, его просто заклинит. То же самое должно произойти, если эксплуатировать авто вообще без тосола.
Уровень антифриза выше нормы. Конечно, некоторые автовладельцы считают, что если залить тосола немного больше нормы, то это избавит их от добавления охлаждающей жидкости в дальнейшем. Однако не стоит забывать о том, что после нагрева тосол расширяется. В результате, если его объем будет больше допустимого, повысится давление в системе. Это приведет к тому, что сорвет крышку бака, система разгерметизируется. Появится течь, и тогда тосол попросту выльется из бака. Из-за слишком низкого уровня антифриза мотор выйдет из строя.

Каждый водитель должен регулярно проверять уровень антифриза, рекомендуется делать это каждые 7 дней. Только так можно сохранить мотор в исправном состоянии и вовремя обнаружить протечку либо разгерметизацию системы охлаждения.

Обратите внимание: поскольку тосол – это жидкость, он должен испаряться со временем. Ведь система не может быть герметичной на 100 %

Поэтому уровень антифриза постепенно будет опускаться. Тосол закипает при температуре 120 °С. В случае, когда система охлаждения неисправна, можно заметить клубы пара, идущие из подкапотного пространства. Это указывает на то, что автовладелец должен быть готов к затратам на капитальный ремонт мотора.

Газель (двигатели ЗМЗ 406, 405, 409)

Место установки — на силовом агрегате в районе термостата или на корпусе последнего.

Для его снятия необходимо частично слить ОЖ с двигателя, отключить пружинный фиксатор колодки жгута и отбросить колодку от датчика.

Далее с помощью ключа на «19» требуется ослабить протяжку и выкрутить устройство.

При выборе устройства необходимо ориентироваться на двигатель и ЭБУ.

406 двигатель и ЭБУ Микас 7.1, 5.4, СОАТЭ, VS5.6

В таких случаях применяется ДТОЖ, работающий на напряжении от 5 до 12 Вольт через сопротивление 9,1 кОм.

Для замены подходит несколько видов устройств: Калуга 19.3828, Лузар LS 0306, Рикор 40.5226 или Автотрейд 42.3828.

При проверке также потребуется вода с кипятильником и изменяемой температурой, а также мультиметр.

Для работы необходимо собрать схему и подать в нее от 1 до 1,5 мА. При этом измерять необходимо не сопротивление, а напряжение.

При проверке должны быть следующие параметры:

-60 С — 2,13 В;
-40 С — 2,33 В;
-20 С — 2,53 В;
0 С — 2,73 В;
+40 С — 3,13 В;
+80 С — 3,53 В;
105 С — 3,83 В;
125 С — 3,98 В.

На заведенном моторе напряжение будет равно 5 В.

Двигатель 405, 409, УМЗ 4216Е3, 4213 блок управления Микас 11 / 10.3, VS8, СОАТЭ

Здесь используются ДТОЖ с каталожными номерами 234.3828, 40.5215 или 421.3828.

В отличие от рассмотренного выше метода, здесь необходимо измерять сопротивление.

При этом зависимость должна быть следующей:

128 С — 80,8 Ом;
100 С — 177 Ом;
80 С — 332 Ом;
60 С — 667 Ом;
40 С — 1459 Ом;
20 С — 3520 Ом;
0 С — 9420 Ом;
-20 С — 28680 Ом;
-40 С — 100707 Ом.

В случае значительных отклонений от этих параметров необходима замена устройства.

Замена датчика температуры охдаждающей жидкости

В теории при замене датчика необходимо полностью сливать антифриз из системы охлаждения. Но на практике многие обходятся и без этого (но часть тосола при этом все равно выливается). Общий же алгоритм замены выглядит так:

отключить контакты;

выкрутить зажимную гайку;
вытащить датчик;
поместить гайку на новый датчик;
поставить все на место, затянуть, подключить контакты;
завести двигатель и проверить показания датчика.

Все работы обязательно проводятся «на холодный» двигатель. Самое главное — все тщательно затянуть (чтобы не допустить разгерметизации системы охлаждения) и правильно подключить контакты (через коннектор).

Если в автомобиле установлено 2 датчика, то, соответственно, манипуляция повторяется. Но желательно все же предварительно сливать весь тосол (его можно повторно использовать).

Видео замены датчика температуры (ДТОЖ) на ВАЗ 2115:

Итого, проверить работоспособность датчика достаточно легко, но потребуется, как минимум, мультиметр. Как часто выходят из строя тиристоры? Очень редко, так как единственная причина, по которой это происходит — механическое повреждение тиристора или подводимых к нему контактов, а также коррозия.

Проверка датчика

Процедура проведения проверки:

Снять с датчика фишку с проводами.
Проверить наличие напряжения на колодке при запущенном двигателе. Оно должно быть равно 5 В.

Если напряжение нормальное, то нужно снять датчик и проверить его. Инструменты для проведения работ:

Глубокая торцовая головка на « 19 ».
Трещотка или вороток.
Мультиметр.

Для проверки подойдет любой мультиметр, который должен быть в гараже у каждого автомобилиста.

Диагностика

Проверка датчика производится путем измерения его внутреннего сопротивления при погружении в воду определенной температуры.

Процедура выполнения диагностики:

Частично слить ОЖ из системы, чтобы при выкручивании датчика она не вылилась на землю. Двигатель должен быть остывший.
Отключить фишку с проводами, если не сделали этого ранее.
При помощи ключа выкрутить аккуратно датчик.
Мультиметр нужно установить в режим измерения сопротивления.

Самый простой способ проверки датчика – это погружение его в кипящую воду (температура явно будет 95-100 градусов, даже термометр не потребуется). Сопротивление датчика при такой температуре должно быть около 177 Ом. В случае если оно сильно отличается от этого значения, необходимо заменить элемент.

Температура, ° С	Сопротивление, Ом
100	177
90	241
80	332
70	467
60	667
50	973
45	1188
40	1459
35	1802
30	2238
25	2796
20	3520
15	4450
10	5670
5	7280
	9420

Таблица. Значения температуры и соответствующие им сопротивление датчика.

Если не хочется кипятить воду, а есть в наличии точный термометр, можно погрузить датчик в холодную или теплую воду. Например, при температуре +15 градусов сопротивление должно быть около 4,45 кОм. При температуре +40 градусов – около 1,459 кОм .
