Как правильно вешать телевизор на стену, выбор кронштейнов и изготовление креплений своими руками

Кронштейны для ТВ своими руками

Можно и самому сделать хороший держатель для телевизора. При наличии соответствующего инструмента и специальных навыков вы сможете создать качественный, безопасный кронштейн. Сейчас рассмотрим несколько наиболее популярных вариантов.

Фиксированный держатель из крепежной рейки

Установка телевизора на стену своими руками с помощью такого кронштейна начинается с подготовки инструмента и материала:

  • рейка, использующаяся для фиксации навесных шкафов кухонных гарнитуров;
  • дюбеля;
  • крепежные элементы – шурупы, винты, болты;
  • перфоратор;
  • набор отверток;
  • уровень и рулетка;
  • ножовка, предназначенная для резки металлических изделий.

Пошаговая инструкция по изготовлению кронштейна из самой обычной рейки:

  1. Замерьте рейку, ориентируясь на расстояние между отверстиями на задней крышке ТВ.
  2. Отрежьте необходимую часть материала.
  3. Если первоначальные отверстия не совпадают с отверстиями ТВ, сделайте новые.
  4. Ориентируясь на длину уже сделанной рейки, подготовьте аналогичную для крепления к стенке.
  5. Прикрепите первую рейку к задней крышке ТВ, используя болты.
  6. Нанесите разметку на стенку, чтобы подготовить отверстия, в которые будут вставлены дюбеля.
  7. Просверлите отверстия, используя дрель.
  8. Закрепите планку на стене.
  9. Вставляем рейку, прикрепленную к задней крышке ТВ, в пазы планки, висящей на стенке.
  10. На этом работа завершена.

Дешевый деревянный кронштейн

Такой вариант подойдет для владельцев небольших TV. Крепление не способно выдержать тяжелое устройство с громоздким экраном. Список необходимого оборудования и материалов:

  • деревянная доска сечением до 10 см;
  • 4 навесных крюка;
  • 4 самореза кольцевидной формы;
  • 4 крепежных болта;
  • пила;
  • перфоратор;
  • простой карандаш и рулетка.

Пошаговая инструкция по изготовлению своими руками деревянного кронштейна:

  1. В соответствии с длиной экрана ТВ нужно разрезать деревянную планку на две части.
  2. С торца изделия крепятся кольцевидные шурупы.
  3. Крепежные элементы не должны находиться слишком близко к краю техники, в противном случае планка треснет.
  4. Сделайте перфоратором отверстия в деревянных планках, установив на них ТВ.
  5. Отметьте на стене в соответствии с тем, как будут расположены на планках кольца.
  6. Когда отверстия будут сделаны, закрепляйте подвесные крюки.
  7. Навешиваем телевизор, вставляя кольца в крюки.

Регулируемое крепление из металла

Полноценный универсальный кронштейн, позволяющий изменить расположение экрана, изготовить самостоятельно практически нереально. Однако можно попробовать имитировать это изделие. Для реализации задуманного вам потребуется следующий инструмент и материалы:

  • металлическая трубка в форме квадрата.
  • 4 уголка по 25 мм;
  • металлические плиты квадратной формы;
  • крепежные элементы: болты, гайки, шайбы, дюбеля;
  • пила, режущая металлические изделия;
  • перфоратор;
  • кисточка и краска;
  • сверла для работы по металлической поверхности.

Алгоритм подготовки изделия:

  1. По периметру плиты нужно просверлить 4 отверстия, в которые будут вставлены дюбеля.
  2. На второй плите необходимо просверлить отверстия в соответствии с конструкцией задней крышки ТВ.
  3. Трубку необходимо разрезать на 3 части. Первая будет выполнять функции настенной фиксации кронштейна. Вторая выступит в качестве соединительного элемента. Третья позволит закрепить TV. Длину металлических отрезков пользователь определяет самостоятельно.
  4. Все подготовленные металлические заготовки необходимо покрасить, в противном случае они могут поржаветь.
  5. Когда краска высохнет, закрепите с помощью болтов по два уголка в центре каждой плиты. Что касается расстояния между этими уголками, то они должным быть подобраны таким образом, чтобы конструкция спокойно изменяла свое положение.
  6. Между уголками и болтами фиксируются металлические отрезки. Однако предварительно нужно подготовить специальные отверстия.
  7. Крепим отрезки между уголками, размещая между этими элементами конструкции специальные шайбы.
  8. Центральная часть соединяется самыми большими болтами.
  9. Зафиксируйте плиты с закрепленными трубками к стенке дюбелями. Чтобы улучшить прочность конструкции также используйте и болты. Потом можно соединить держатель и ТВ.
  10. Отрегулируйте угол наклона, а потом затяните гайки.

В обязательном порядке необходимо отметить тот факт, что самые надежные самодельные кронштейны все равно не смогут гарантировать максимальной безопасности. Особенности если вы никогда ранее не занимались созданием таких изделий. Поэтому, если вы сомневаетесь в своих навыках, лучше купите кронштейн в соответствующем магазине.

На какой высоте вешать

В интернете есть много советов по расчету и соблюдению высоты крепления телеприемника на стене в разных комнатах. Большинство советов не учитывают рекомендации производителей техники и медицинских специалистов.

Плохие советы

  • Нужно лечь на кровать или диван, закрыть глаза. Потом глаза открываются. и первая точка, в которую направился взгляд – это центр телеприемника. Не факт, что в будущем будет комфортно смотреть в ранее определенную точку.
  • Вместо телетехники вешается картина или плакат на предполагаемое место. Затем пытаются смотреть на повешенный элемент. Если нравится, место выбирается для будущей установки. В рекомендации есть доля истины. Но проверять правильность высоты нужно длительное время. Краткосрочная проверка не даст гарантии, что в будущем просмотр будет комфортным.

Чтобы высота была максимально комфортной для долговременного просмотра, есть четкие правила, формулы.

Формулы расчета

Разберем примеры для каждой комнаты. Небольшие отклонения от приведенных ниже инструкций не являются критичным. Главное, чтобы высота подвешивания не была слишком большой или малой.

Основная цель – повесить телевизор на уровне (высоте), с которым напряжение на тело и зрительный орган будет минимальным.

Гостиная (зал)

Приведем пример. В вашем случае цифры могут отличаться.

  1. Садимся на диван, комфортно облокотившись о спинку мебели.
  2. Рулеткой замеряем высоту от пола до глаз. Получилось 110 см.
  3. Уровень глаз должен приходиться на нижнюю треть экрана.
  4. Измеряем высоту телевизора. Получаем величину в 71 см. Значит, треть будет равняться примерно 24 см.
  5. Отнимаем от 110 см высоту глаз (24 см), получаем 86 см. Это нижний край панели.
  6. Верхний край должен располагаться на высоте 86+71=157 см. Получили точные границы для установки техники на стене – 86 и 157 см от пола.
  7. Центр телевизора должен быть на отметке 86+36=122 см (36 – это половина высоты техники). На этой высоте нужно установить кронштейн.

Спальня

Для спальни алгоритм вычисления нормальной высоты немного отличается.

Если кровать уже стоит и ремонт сделан:

  1. Садитесь на кровать, чтобы спина расположилась параллельно стене.
  2. Измеряете расстояние от пола до уровня глаз. Это будет центр телевизионного экрана.

Если комната на стадии ремонта, экспериментально вычислить размеры не получится. При расчете берутся стандартные значения:

  1. Примерная высота кровати – 45 см.
  2. К значению прибавляется половина роста человека. Например, рост равен 180 см, тогда центр установки будет 45+90=135 см.

Нелишним будет учет величины комнаты. Если установка низкая, а расстояние от кровати до телевизора слишком маленькое, то при проходе можно случайно зацепить технику.

Кухня

Четкой формулы нет. Там не нужно долго просматривать каналы, Youtube или интернет-телевидение. Телевизор на кухне нужен для кратковременно просмотра. Следовательно, уставать не приходится. Но все равно необходимо учитывать некоторые правила:

  1. Установка делается в нейтральном месте, чтобы в любой момент можно было повернуться наполовину и увидеть экран. Как правило, это входная стена в кухню (справа или слева, зависит от планировки).
  2. Высота соблюдается повыше, чтобы техника не мешала при работе на кухне.
  3. Нельзя вешать над нагревающейся техникой – газовыми плитами, электрическими печками, пароварками и т. д.
  4. Телеприемник не должен мешать открытию шкафов и передвижению по кухне.

Самодельный кронштейн для телевизора

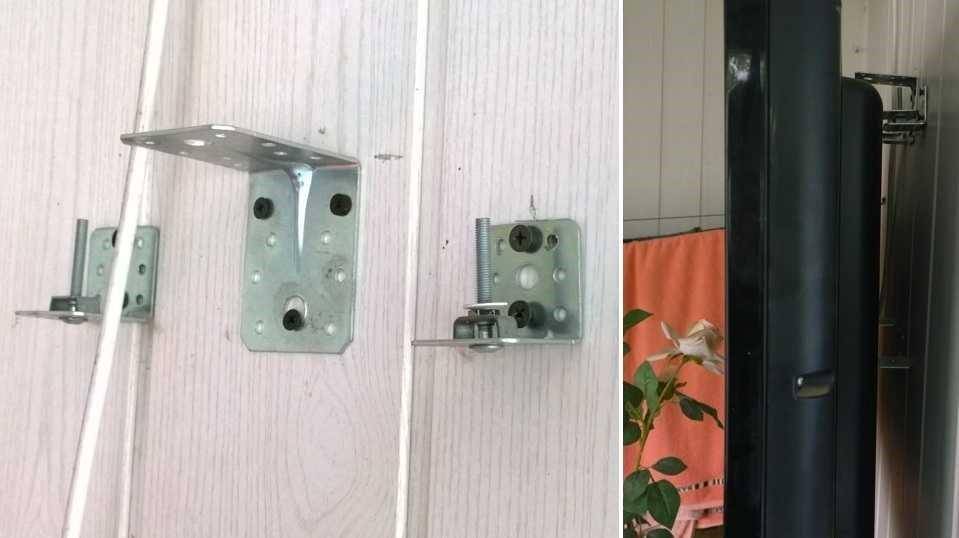

Из мебельного уголка

Если вам нет нужды наклонять, разворачивать или выдвигать телевизор на кронштейне, а простейший фиксированный кронштейн, входящий в комплект, вас не устраивает (или его вообще нет), такое приспособление без возможности дополнительных манипуляций с ним делается из мебельных уголков.

Инструкция:

2 уголка нужно прикрепить на стену.

К этим двум на стене болтами притягиваются два верхних уголка на корпусе телевизора.

А два нижних уголка на этом корпусе будут просто опорой в стену – так как металл уголков мягкий и его вполне можно согнуть или разогнуть пальцами, изменив и угол наклона телевизора по отношению к зрителю.

Скользящие опоры

При возведении крыш над домами для фиксации стропил используют скользящие опоры.

Их же можно применить и для создания удобного кронштейна для телевизора, если его требуется повесить на стену.

Для этого понадобятся:

  • брус;
  • саморезы, болты, гайки и шайбы для них;
  • Г- образная пластина;
  • Скользящие опоры.

Г- образная пластина распрямляется и в её верхней части рассверливается отверстие под крепёж, после чего пластина крепится к задней крышке телевизора.

К стене же крепятся т.н. «ответные» пластины.

Потом в пазы, расположенные на этом брусе или стене, вставляются плоские крючки телевизионной панели.

Так как подобный способ подвески может подойти не всем моделям телевизоров из-за неудобного расстояния между отверстиями в крышке панели, то крышку можно и снять, чтобы рассверлить в ней новые, удобные для монтажа, отверстия.

Кронштейн из труб

Трубы для этого кронштейна берутся профилированные, четырёхугольного сечения. Одна со стороной квадрата 20×20 мм, вторая, с более тонкими стенками – 15×15 см.

Понадобятся также два болта на 8 мм и 4 гайки к ними (одна будет вставляться в трубу меньшего диаметра и через сквозное отверстие в ней будет служить направляющей для резьбы болта. Который, в свою очередь, послужит штифтом, вставляемым в петлю трубы большего сечения, крепящейся на стене.

Второй гайкой болт-штифт будет законтриваться при регулировке длины этого штифта. А от длины будет зависеть угол наклона подвешенного телевизора.

На представленном видео хорошо и доходчиво представлены этапы изготовления такого кронштейна.

Смотрите – ибо лучше один раз увидеть, чем долго объяснять на пальцах:

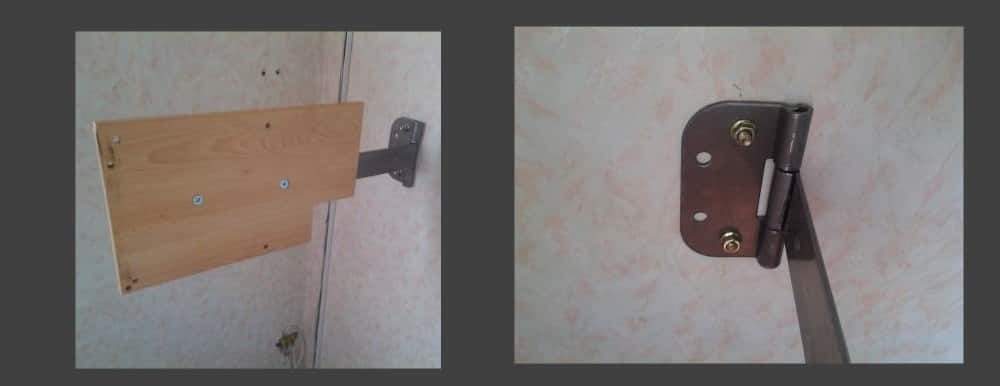

Держатель на петлях («дверного» типа)

Петля для такого поворотного кронштейна берётся даже скорее не дверная, а «амбарная» — толстая, массивная, способная выдержать нагрузку в 20-25 кг.

А так как она одна, то поворотная ось в этой петле должна вращаться без люфтов и перекосов, чтобы не вызвать перекос и висящего на такой петле телевизора.

Такой кронштейн с поворотной петлёй удобно устанавливать в углу – тогда плоскость экрана телевизора будет удобно разворачивать в нужную сторону от положения экрана параллельно стене до нужного положения в сторону находящегося в стороне зрителя.

Алгоритм действий при монтаже поворотного кронштейна на петле таков:

  • В фанере или в доске сверлят отверстия, соответствующие расположению таких же отверстий на задней стенке телевизора;
  • Доска крепится к заранее просверленным отверстиям в длинной поворотной полосе петли (короткая часть петли с опорной площадкой, имеющей четыре отверстия, длинными и мощными саморезами или анкерными болтами уже закреплена к стене);
  • Телевизор крепится к доске/фанере болтами, вкрученными в стационарные отверстия своей задней крышки.

Если кронштейна нет

Иногда желания (возможности) для покупки держателя нет. Можно ли обойтись без него? Разумеется, можно. Решать, как повесить телевизор без кронштейна на стену, стоит в зависимости от своих навыков и имеющихся материалов. Один из самых популярных вариантов – использование металлического профиля. Подробно процесс изготовления такого псевдо-кронштейна своими руками рассмотрен на видео:

Мы же перечислим только основные этапы работы:

  • из трубы квадратного сечения (швеллера, уголка) вырезаются куски требуемой длины. Расчет простой – к расстоянию между расположенными друг над другом отверстиями в панели телевизора добавляется по 3…5 см с каждой стороны. Ответная часть (которая крепится к стене, изготавливается аналогично, но отверстия лучше сместить и, соответственно, планки сделать длиннее или короче;
  • закрепить детали на телевизоре и стене;
  • соединить фрагменты, тем самым фиксируя телевизор на стене. Здесь в качестве соединяющей детали использована спица от велосипедного колеса, но более надежно было бы поставить шпильку или стержень с диаметром 5…10 мм, особенно для тяжелой техники.

В качестве альтернативного варианта предлагается простой держатель с петлей или без для вращения, на который прикручена доска или кусок толстой фанеры. В этой доске делаются отверстия по месту расположения крепежных отверстий в телевизоре.

Петля используется самая простая, в качестве основной части держателя применяют металлическую полосу.

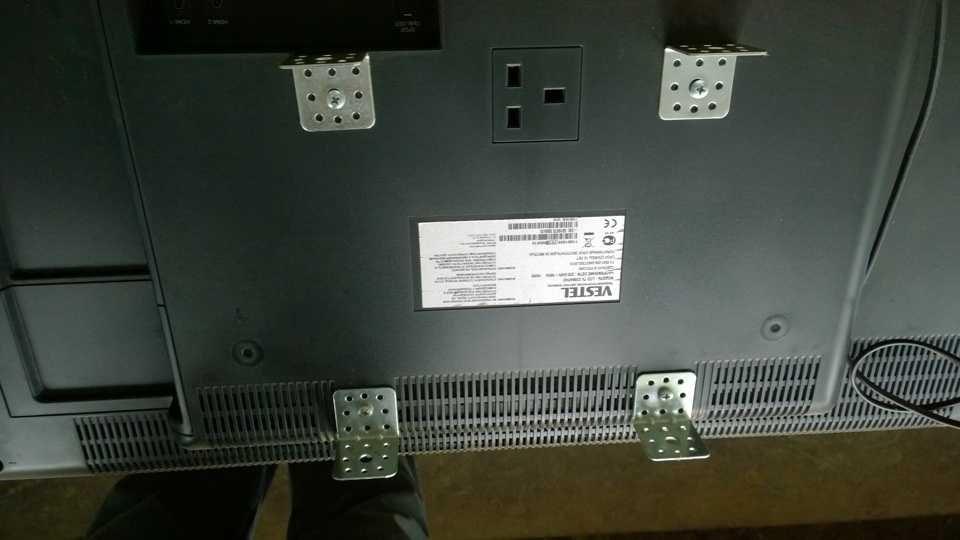

Еще один вариант – с помощью уголков.

Две пары крепятся в монтажных отверстиях телевизора, одна пара – на стене. Далее в закрепленные на стене уголки вставляются болты стержнем вверх, фиксируются гайками (чтобы не выпадали). На эти стержни одеваются уголки, привинченные к телевизору.

Можно использовать специальные скользящие опоры для стропил.

Одна часть крепится на технику (петли), вторая (держатели-скобы) – на стену. Одно вставляется в другое – и вуаля! Если держатели привинтить на брус, предварительно зафиксированный на стене, можно организовать нужный уклон.

Вариант, к сожалению, подходит не для всех моделей телевизоров, надо заранее замерять расстояние между монтажными отверстиями и проверять, подойдут ли к ним эти петли.

А вот схема еще одного рабочего варианта. Тут готовые изделия не применяются, детали надо сделать самостоятельно. Впрочем, при наличии инструмента и растущих откуда положено рук это не сложно.

Разумеется, это далеко не все возможные способы – пытливый разум народных умельцев не дремлет.

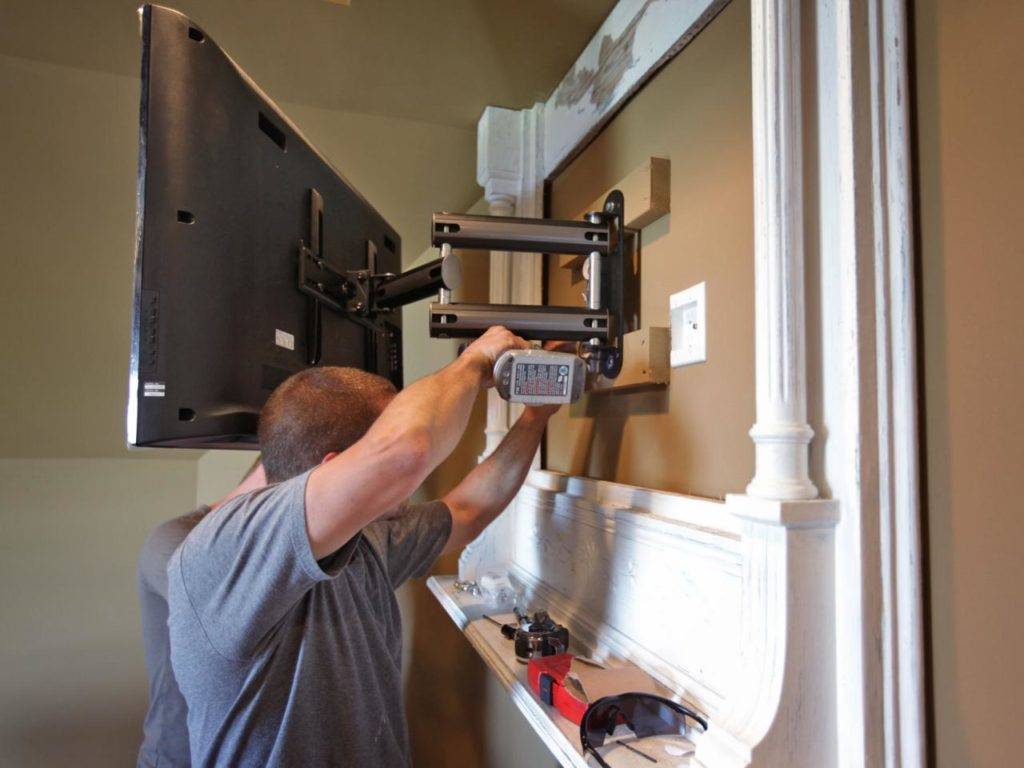

Установка кронштейна для телевизора на стену

Вне зависимости от типа изделия и характера опорной стены, основные действия совпадают:

  • распаковать кронштейн, убедиться в наличии всех деталей согласно перечню в инструкции по установке. Если винтов/дюбелей/саморезов/шайб и прочих элементов не хватает (что иногда случается) – докупить нужное;
  • наметить место положения изделия. Обычно при этом учитывается как желаемая высота, так и диагональ экрана. Проще всего приложить к стене ту часть кронштейна, которая будет к ней крепиться и карандашом отметить места фиксации (отверстия под винты). Проверить горизонтальность линии уровнем, убедиться в том, что в местах крепления стена достаточно прочная и не проходит проводка (это можно сделать с помощью «прозвона» электрики, например, мультиметром);
  • закрепить стенную часть кронштейна;
  • найти на задней панели телевизора места для крепления и зафиксировать вторую часть кронштейна (обычно изделие без проблем разделяется на две части);
  • повесить телевизор на место.

Если та часть кронштейна, которая крепится непосредственно к телевизору, не снимается, панель к ней крепится после установки держателя на стену, как показано в этом видео.

Здесь представлен способ монтажа другой модели.

Как выбрать кронштейн для телевизора на стену

Правильный прибор поможет избежать многих проблем в дальнейшем. Нужно покупать ту модель, которая станет оптимальным решением проблемы.

В основном применяется система VESA. Это определенные расстояния между отверстиями на задней поверхности телевизионного устройства, специально рассчитанного для идеального крепления, на основании которых выбираются модули. Они представляют четыре отверстия, закрытых монтажными болтами. Во многих моделях есть готовые крепежные болты.

Учитываются следующие условия:

  • выбирается устройство по расстоянию VESA, что обеспечит полное совпадение фиксирующего устройства и телеприемника;
  • платформа должна находиться строго по месту, не закрывая важнейшие узлы телевизора для вентиляции или соединения;
  • обязательно учитывается вес;
  • по типу фиксирующего прибора, его функциональных особенностей.

Правильный выбор становится залогом успеха в предприятии.

Способы монтажа телевизора на стену

Площадь стены позволяет выбирать место для установки экрана с большим размахом, чем напольное пространство. Однако для начала нужно определиться, каким образом будет монтироваться техника на стену. При этом можно использовать два основных варианта.

Техника в окружении мебели

Если стена уже занята предметами мебели – гарнитуром или шкафами, выбирать место для установки телевизора немного сложнее, чем при наличии пустой стены. Для этого возможны два варианта действий:

Установить фиксировано на одном месте. Телевизор нельзя будет поворачивать или наклонять при таком способе монтажа, поэтому стоит рассмотреть, насколько удобно будет смотреть передачи с разных углов комнаты, не будут ли мешать обзору шкафы и другие элементы интерьера. Использовать в качестве крепления выдвижной кронштейн. Этот вариант позволяет при необходимости выдвинуть телевизор вперед и убрать, когда он не включен. В маленьких квартирах, где требуется умещать много техники и мебели на небольшом пространстве это будет лучшим решением

В этом случае нет необходимости обращать внимание на окружающую мебель – всегда можно изменить положение экрана

Техника на голой стене

При таком варианте установки нет необходимости подстраиваться под окружающую мебель и долго думать, как повесить телевизор. Можно смело выбрать наиболее удобное расположение и любой способ крепежа. Небольшой нюанс все же будет: кронштейн будет хорошо виден сбоку. Для этого стоит позаботиться, чтобы он имел эстетичный вид и не портил окружающий интерьер. Самодельное оборудование в данном случае лучше не использовать.

Крепеж телевизора на стену

Перед тем, как прикрепить телевизор на стену, нужно решить на какой высоте вешать телевизор и убедиться, что в выбранном месте нет скрытой проводки. Чтобы проверить наличие электрических проводов в стене, можно воспользоваться металлоискателем, световым или звуковым индикатором.

По возможности рекомендуется закрепить телевизор на стене своими руками поблизости от розетки, чтобы не потребовалось маскировать или прятать сетевой провод.

Перед тем, как установить телевизор, нужно внимательно осмотреть стену, чтобы понять, из какого материала она сделана и определиться с видом крепежа под телевизор. Самый лучший вариант – это бетон или кирпич.

Они способны выдержать даже телеприемники с самым большим экраном, в этом случае нужно выбрать специальные дюбеля для бетона.
Хорошим материалом, из которого сделана стена под телевизор, является дерево. Оно не должно быть гнилым, полым, потрескавшимся. Применяются дюбеля под дерево.
Гипсокартон не является хорошим выбором для монтажа телеприемника, т.к. при существенных нагрузках он прогибается, а крепеж может быть вырван и телеприемник упадет на пол.

Если выбора нет, кронштейн должен висеть не на самих листах, а на металлических направляющих, при этом крепить его нужно на специальные дюбеля-бабочки для гипсокартона. Такая конструкция получится надежной, а установленный телевизор не оборвется и не рухнет на пол.
Небольшие телеприемники с диагональю до 24 дюймов крепятся на стену без кронштейна, если они оснащены специальными пазами-ушками. Такая возможность прописывается в руководстве к технике, там же указывается, какой крепеж при этом можно использовать.

Нужно знать, что закрепленный телеприемник висит близко к стене, поэтому спрятать за ним кабель или подключить к нему флешку или иную технику будет очень сложно. Если телевизионная панель не оснащена специальными пазами, не нужно экспериментировать и пытаться повесить ее на стену таким способом.

Это закончится повреждением устройства. Установить телевизор на стену на фирменный кронштейн несложно, если есть соответствующий инструмент. Инструкция к устройству расскажет, как выглядит этот процесс.

Как правило, в комплекте с кронштейном идут универсальные болты разных диаметров, позволяющие закрепить направляющие на тыльной стороне телеприемника. Также в коробку производитель кладет дюбеля для настенного монтажа и рекомендует их использовать. Тем не менее, их, возможно, потребуется заменить в зависимости от материала стены.
При монтаже кронштейна сначала нужно при помощи карандаша, уровня и рулетки отметить подходящую высоту на стене и по уровню нанести разметку для сверления отверстий под дюбеля.

Далее нужно сделать отверстия и дюбелями прикрепить раму кронштейна к стене. Теперь необходимо перевернуть телевизор вниз экраном и закрепить на нем подвесы для установки на кронштейн

Человеку, крепящему направляющие, действовать требуется с осторожностью, особенно если телевизор тонкий

Не следует сильно давить, вкручивая болт, чтобы не повредить телеприемник. После этого нужно повесить телеэкран в пазы на раме кронштейна, при необходимости установить наклон или поворот.
Некоторые кронштейны бывают неразделяемые. В этом случае он полностью крепится к телеприемнику, а затем вешается на дюбеля в стене. Проводить эту операцию, особенно если устройство большое, лучше с чьей-то помощью, а не в одиночку.
