Проведение регулировки карбюратора
Каждый из карбюраторов регулируется по нескольким значениям. Выполнив эту операцию, изменяют:
- наполнение бензином поплавочной камеры;
- величину максимальных оборотов холостого хода;
- насыщенность топливно-воздушной смеси, поступающей в двигатель.
Выполнить регулировку качества смеси достаточно легко. Сделать это может каждый автолюбитель:
- На прогретом двигателе, при помощи винта регулировки качества смеси, выставляем количество оборотов, не более 900 на тахометре;
- Снижаем до максимально возможного — качество смеси, закручивая винт регулировки. Доводим работу двигателя до очень малых оборотов;
- Постепенно откручивая винт, доводим обороты до нормального количества, чтобы двигатель работал ровно. Здесь нельзя переборщить, лучше провести операцию еще раз. Повышенные обороты холостого хода повысят расход топлива, поэтому проводится дополнительная регулировка.
Бывают ситуации, когда обороты приходится увеличивать из-за провалов в работе мотора. Например, если при вращении винта не изменяются обороты. Причин у этой поломки несколько
Необходимо обратить внимание на:
- жиклер электромагнитного клапана – возможно, он засорился;
- канал, находящийся под винтом регулировки качества смеси. При некачественном бензине он засоряется;
- электромагнитный клапан — возможно неисправен именно он.
Проверить исправность клапана достаточно просто. На выключенном моторе отсоединяем от электромагнита провод, откручиваем электромагнитный клапан и отсоединяет топливный жиклер. Теперь поворачиваем ключ в замке зажигания и подносим снятый с клапана провод.
Щелчок и утапливание штока клапана в корпус говорит об исправности электромагнита. В противном случае, меняем этот узел устройства. Умельцы советуют более легкий способ. На работающем двигателе сдергиваем провод. Если мотор заглох, можно работать дальше — клапан исправен.
При попадании в жиклер соринки, его следует прочистить. Чистка проводится очень просто. Жиклер можно продуть с помощью насоса или компрессора. Нередко соринки настолько мелкие, что их не видно, но лучше перестраховаться и, если уж снимают деталь, то ее продувают для исключения этой проблемы. Проведя все операции, ставим жиклер на место и проверяем работу системы.
Почистить канал холостого хода под винтом регулировки смеси, на дороге, не всегда получается. Нередко он забивается настолько, что его нельзя продуть, и для устранения неисправности нужна разборка карбюратора. Только после этого появляется возможность прочищать этот канал. В такой ситуации есть временный выход.
Гаечным ключом ослабляем крепление электромагнитного клапана на карбюраторе, до состояния нормальной работы двигателя и доезжаем до дома. В этом случае бензин проходит мимо топливного жиклера холостого хода и это приводит к повышенному потреблению топлива. Основной «симптом» этой неисправности – перебои на минимальных оборотах и выключение двигателя при отжимании педали газа, поэтому обязательная чистка каналов и последующая регулировка помогут избавиться от поломки.
Какой карбюратор лучше поставить на ВАЗ 2106, 2107 и 2109? Когда знания сила
Всё это вполне выполнимо сегодня, причём проделать это могут сами водители своими руками. По отзывам владельцев, которые осуществили такую модернизацию, эффект от этого получается ощутимый.
Какой карбюратор лучше поставить на ВАЗ 2106, 2107 и 2109 постараемся осветить в этой статье. Вы должны понимать, что учесть абсолютно все тонкости невозможно, но советы этой статьи достаточно просты и понятны даже для начинающих водителей. Вам не потребуется использовать какие-то особые инструменты или технологии просто дочитайте эту статью до конца, и только потом принимайте окончательное решение о возможности переделки питания вашего авто.
Об устройстве карбюратора автомобилей ВАЗ 2109
Стандартный карбюратор ВАЗ 2109 фото, а точнее схему устройства которого вы можете видеть ниже.
Как мы можем наблюдать на данной схеме (вид со стороны дроссельных заслонок) – устройство карбюратора ВАЗ 2109 достаточно простое. Не намного сложнее его ремонт в стандартных условиях. Чего не скажешь про сложность работы с инжектором, делая тюнинг Приоры.
Когда завод в Тольятти начал выпускать автомобиль ВАЗ 2109 карбюратор для него выбрали проверенный и достаточно надёжный. Что касается настройки, то с ней в этих карбюраторах всё просто и понятно.
Наши читатели часто спрашивают, какой карбюратор лучше поставить на ВАЗ 2109?
Однозначно ответить на этот вопрос сложновато. Но, давайте подумаем. Из того, что предлагает рынок, самые известные – «Солекс», «Weber» и «ДААЗ». Первый – пожалуй, самый распространённый. Второй сложноват в установке, но зато превосходен по качеству. А с третьим – как повезёт.
Настройка карбюратора от восьмерки на ваз 2107
После тог, как Солекс-21083 окончательно установлен и закончены инженерные работы, необходимо настроить карбюратор. Регулировка происходит на прогретом моторе. Понадобится шлицевая отвёртка.
Последовательность настройки следующая:
- необходимо выкручивать винт качества смеси, пока мотор не увеличит об/мин до 1200;
- переходим к винту количества (с пластиковой рукояткой) и с помощью его вращения снижаем обороты к/в до 1000 в минуту;
- возвращаемся к винту качества и потихоньку заворачиваем его, пока стрелка тахометра не окажется на отметке 850-900 об/мин.
После этого, можно сделать небольшой тест-драйв на модернизированной «семёрке». Затем выкрутить свечи и проверить нагар на электродах. Если он чёрный, то убавить качество топлива ½ оборота. Если белый, то наоборот добавить.
Порядок установки
Карбюратор «Солекс», абсолютно подходит по креплению, на двигатель ВАЗ 2106. Поскольку отличается само устройство, Вам понадобится докупить некоторые детали, для того, чтоб установка прошла успешно, и двигатель исправно работал. Список деталей включает в себя следующие элементы:
- 2 паронитовые прокладки и 1 бумажную;
- 1 метр шланга, для подачи топлива;
- Карбюратор, обязательно с кулисой;
- Набор ключей, отвертки и остальные слесарные принадлежности.
Далее, откручиваем крепления, и снимаем «Озон» с двигателя. Перед тем, как поставить карбюратор с ВАЗ 21083, зачистите место крепления. После, нанесите герметик, и положите прокладку. Прокладки должны лежать в таком порядке: тонкая, толстая и тонкая.
Когда посадочное место будет готово, разберите «Солекс» на две части. Это облегчит Вам его установку. Первым делом, поставьте кулису с карбюратора ВАЗ 21083 на 2106, так как это ключевой элемент, необходимый для начала установки. На него, уже можно ставить сам «Солекс».
Теперь, подсоединяем все тросики и шланги. Начинаем с троса дроссельной заслонки. Его необходимо выставить на нужную длину, которой хватит для его подключения. Следующим в очереди, является шланг топливной системы. Перед его установкой, стоит учесть, что на ВАЗ 21083, он длиннее, чем на 2106, поэтому Вам пригодится заранее подготовленный метровый шланг. Один его наконечник, наденьте на выход топливной системы, а второй, на вход в карбюратор. Перед тем, как надевать второй конец, его лучше обрезать, чтоб он не болтался свободно в подкапотном пространстве. Также, помните, чем длиннее будет шланг, тем больше в нем будет топлива, и соответственно веса. Это может спровоцировать его отсоединение, и возможно даже воспламенение двигателя.
Подключаем и настраиваем штанги
Далее, подсоединяем один конец обратки к фильтру тонкой очистки, не забываем установить в него клапан. Второй конец надеть на карбюратор. Надеваем все пружины на свои места (их можно не менять на новые). После того, как все шланги и тросы будут на своих местах, нужно будет побеспокоится о холостом ходе. Для этого, установите электромагнитный клапан.
Последний штрих – надеваем верхнюю часть карбюратора, и закручиваем гайки крепления. Теперь, Ваш «Солекс» готов к использованию.

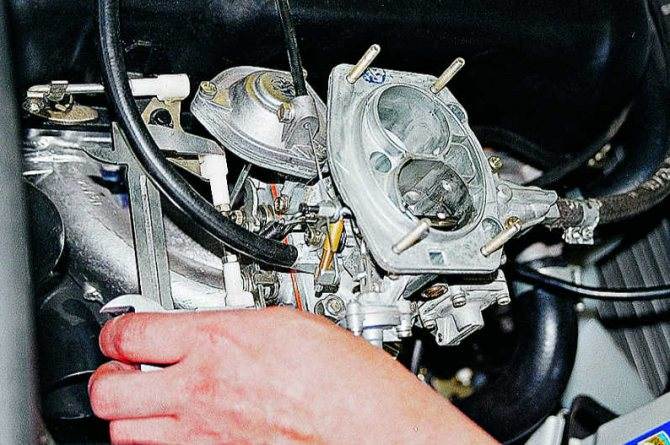

Снятие и установка карбюратора
Снимаем шланг, который забирает с патрубка теплый воздух. Для этого нужно будет предварительно ослабить хомут.
Убираем воздушный фильтр.
Карбюратор закрываем чистой не ворсистой тряпкой. Это необходимо для того, чтобы случайно не уронить в поплавковую камеру крепежные гайки корпуса фильтра.
Выкручиваем эти гайки.
Убираем пластину.
Снимаем шланг с картера.
Убираем корпус фильтра.
Снимаем топливный шланг.
Убираем наконечник электромагнитного клапана.
Откручиваем болт, который прикрепляет трос привода.
Отворачиваем крепление винта троса
Осторожно вынимаем трос. Убираем шланг вывода газов из картера.
Убираем шланг регулятора зажигания
Убираем пружину
Откручиваем гайки, крепящие карбюратор. Действовать нужно очень осторожно, не применять слишком много сил. Дело в том, что привалочная плоскость устройства сделана из мягкого металла и может легко повредиться.
Карбюратор можно снимать с мотора.
Установка исправного устройства осуществляется в обратном порядке по той же схеме.
Тюнинг карбюратора солекс на ВАЗ 2107
В том случае, если вы чувствуете, что после небольшой доработки карбюратора ваша ВАЗ 2107 может больше, то эта статья для вас.
На обычной «семёрке» ставится штатный карбюратор «Озон»:
Карбюрация в переводе с французского означает «смешивание», главной задачей карбюратора служит приготовление в нужной пропорции смеси воздуха с бензином.
Для этого у карбюратора имеются собственные устройства, отвечающие за его функции, такие, как:
- поддержание постоянного уровня бензина в поплавковой камере;
- система запуска двигателя и его прогрева;
- система холостого хода;
- ускорительный насос для обеспечения разгона;
- система главного дозирования, включающая в себя диффузор, распылитель смеси, жиклёры воздуха и топлива;
- обогатительный эконостат.
Как можно провести тюнинг карбюратора ВАЗ 2107 для улучшения тяговых характеристик двигателя?
Можно убрать из вторичной камеры пружину, которая стоит внутри вакуумного привода заслонки. Смысл в том, что пневматический, «мягкий» привод переделывается в механический. Тогда при наборе скорости не будет характерного «провала», когда первая камера работает на полную мощность, а вторая не открывается. В результате улучшения динамики расход увеличится в среднем на 0,5 л/100 км. Компромиссное решение – обрезать у пружины 1-2 витка, что всё равно уменьшает время разгона.
Вытаскиваем диффузор из первичной камеры с маленькой маркировкой 3,5 и меняем на такой же малый, но маркированный 4,5. Так как диффузор создаёт отрицательное давление и разряжает поток воздуха, то за ним устремляется поток топлива. Некоторые любители для того, чтобы получить спортивный стиль езды и пользоваться при этом карбюратором «Озон» дополнительно стачивают у диффузора надфилем край сверху и стенки под маленьким углом, чтобы поток воздуха дополнительно «завихрялся», для создания равномерного насыщения смеси. Но это вандализм, потому что на высоких скоростях смеси возникновение турбуленции «полощет» смесь и вызывает разницу давлений. Лучше, как на скоростных самолётах, до зеркального блеска полировать диффузоры.
Можно заменить распылитель в ускорительном насосе, с 30 на 40, такой стоит на карбюраторе «Вебер» 2103. Это увеличивает разгон при трогании с места.
Одна из главных модификаций карбюратора заключается в изменении размера отверстий жиклёров
Внимание! Размеры жиклёров даны для карбюраторов 2107-1107010 и 2107-1107010-20.
Работаем в первичной камере: ставим главный топливный жиклёр на 125, (обычный – 112)главный воздушный на 150 остаётся
После этого динамика ещё немного улучшилась.
Чтобы «ввалить» ещё мощи, задействуем жиклёры вторичной камеры. Меняем сразу оба: главный воздушный – с 150 на 190 (рис. 6) и главный топливный жиклёр со штатного 150 на 162 (рис. 7),. Их нужно искать на «Вебере» 2106.
В итоге этих замен мы получаем достаточно хорошую приёмистость на второй половине хода педали газа, до 6 тыс. оборотов и выше. Расход топлива возрастает, где – то на 1 – 1,5 т/100 км. Пользоваться этим можно в знакомой ситуации: во время затяжного обгона длинномера показалась встречка; нужно ускоряться, а запаса педали газа уже вроде недостаточно. Именно тогда нужно воспользоваться более мощным потоком тюнингованных жиклёров, возникает эффект «псевдотурбонаддува».
Теперь при движении по городским дорогам мы получили динамику, как у «девятки», и можно не «топить в пол» на светофоре, если в зеркало заднего вида заметили за вами нервную «крутую тачку». Расход ожидаем на уровне 11-11,5 в городских условиях. Мы не трогали жиклёры холостого хода, поэтому расход на нём остался прежним. Если добавить к этому грамотное выставление момента опережения зажигания, то ВАЗ 2107 станет очень быстрой.
В заключение можно резюмировать преимущества и недостатки старого «Озона», вспомнить про карбюратор «Солекс».
- По нашему мнению, именно на «Самарах» есть элемент недостаточной надёжности этого карбюратора («Солекс»), рывки и «ямы» в работе двигателя,
- низкокачественный электромагнитный клапан, нуждающийся в частом ремонте.
- Для максимального тюнинга «Солекса» вообще требуется расточка второй камеры.
- «Озон» же практически не нуждается в настройке чаще, чем 1 раз в год.
- Кроме того, именно «Солекс» изначально рассчитан на поперечный двигатель с объёмом 1,5 л.
- Установка карбюратора «Солекс» на ВАЗ 21074, например, способна «придушить» работу двигателя на высоких оборотах.
- Кроме того, у карбюратора «Солекс» нет независимой системы холостого хода, а Озон имеет.
Инструкция по ремонту
Как правило, регулировка карбюратора требуется после 7500–8000 км пробега. Если автомобиль мало эксплуатируется, то следует проводить эту работу хотя бы 1 раз в год. Перед настройкой хорошо почистите свечи, трамблёр и проверьте проводку.
Перечень инструментов и подготовительные работы
Регулировка не требует большой физической силы, главное — все делать точно и аккуратно. Подготавливаем инструмент:
- набор гаечных ключей;
- плоская и крестовая отвёртки;
- ветошь;
- резиновые перчатки;
- зубочистки;
- растворитель;
- насос или баллончик со сжатым воздухом.
Первым делом необходимо снять с карбюратора верхнюю крышку, поплавок и вакуумный клапан.
Открутив 4 гайки, снимаем верхнюю крышку карбюратора и проводим чистку камер
Внутренние камеры нужно хорошо очистить от пыли и остатков сажи. Мелкие отверстия прочищаем воздухом, используя баллончик или обычный насос. Прогреваем двигатель и устанавливаем его на ручной тормоз.
Как отрегулировать: пошаговая инструкция
- Зажимаем два винта качества диффузора до упора.
Винт 1 регулирует количество подаваемого бензина, винт 2 регулирует положение дроссельной заслонки
- Отпускаем винты на 2 оборота и заводим двигатель.
- Плавно закручиваем винт качества и винт количества диффузора. Первый из них регулирует количество топлива, а второй открывает дроссельную заслонку. Таким образом, мы уменьшаем подачу топлива и воздуха в цилиндры.
- Проводим подобную операцию с каждым винтом качества.
Устранение других неисправностей
Среди мелких неполадок чаще всего встречаются проблемы с холостым ходом. Они решаются в зависимости от причины:
- Не срабатывает электрический клапан, открывающий жиклёр холостого хода. Проверьте подачу напряжения к нему при включённом зажигании, а потом выкрутите клапан и посмотрите, как он втягивает иглу. Если этого не происходит, замените деталь.
- Засорился жиклёр холостого хода. Опять же, открутите клапан и продуйте калиброванное отверстие.
- Раскисло резиновое уплотнительное кольцо на клапане. В результате возникает подсос воздуха, отчего мотор работает нестабильно. Поменяйте уплотнение.
- Порвалось или раскисло резиновое колечко, уплотняющее канал холостого хода. Надето на тонкую трубочку из латуни, запрессованную в корпус карбюратора. Чтобы до неё добраться, надо демонтировать крышку агрегата.
- Засорились каналы, подающие топливную смесь для работы на холостом ходу. Вопрос решается промывкой и продувкой, как это описывалось в предыдущем разделе.
Клапан холостого хода с жиклером
Замена диафрагмы пускового устройства
Когда машина глохнет при холодном запуске, нужно поменять диафрагму пускового механизма. Из-за прорыва она не оттягивает воздушную заслонку, отчего двигатель «задыхается». Узел находится с правой стороны (по ходу движения), его квадратная крышка держится на 4 винтах. Открутите их и смените диафрагму.
Замена диафрагмы насоса — ускорителя
Когда при нажатии на акселератор и разгоне авто ощущается «провал», ваши действия должны быть такими:
- Проверьте диафрагму насоса — ускорителя, расположенную под крышкой на левой стенке карбюратора (по направлению движения машины). Если она порвалась, замените.
- Демонтируйте корпус воздушного фильтра и верхнюю крышку «Солекса». Под ней отыщите распылители, встроенные в диффузоры подачи топлива. Подденьте их отвёрткой, вытащите и продуйте. Поменяйте резиновое колечко, если оно порвалось.
- Попробуйте, насколько хорошо рычаг насоса-ускорителя нажимает на диафрагму. При обнаружении люфта смените этот рычажок.
Распылители извлекаются с помощью отвёртки
Последняя неисправность кроется в электронном блоке ЭПХХ, управляющем работой электрического клапана. Если «восьмёрка» глохнет при движении накатом на передаче, то причина — именно этот блок. Поменять его не проблема, цена этой детали невелика.
Замена блока ЭПХХ
Как правило, после устранения перечисленных неполадок регулировка карбюратора не требуется. Но если вы заметили изменение оборотов в ту или иную сторону, то настройки можно слегка подкорректировать.
Что может пригодиться для работы
Если вдруг в работе двигателя автовладелец начал замечать некоторые изменения, например, «на горячую» он перестал запускаться или появилась неустойчивость оборотов на холостом ходу, — необходимо произвести правильную регулировку карбюратора ВАЗ, а также корректно отрегулировать холостой ход автомобиля.
Все настройки производятся для того, чтобы добиться устойчивой работы силового агрегата на холостом ходу с минимальной частотой вращения коленвала.
Чтобы определить частоту вращения коленчатого вала, может понадобиться тахометр. На некоторых автомобилях есть встроенный щиток приборов, среди которых есть специальное подключение для этого прибора. В подобной ситуации им целесообразно воспользоваться. В противном случае используют отдельный прибор (мультиметр или автотестер, работающий в режиме тахометра). Однако для снятия более точных показателей лучше всего подключать самостоятельный агрегат. Это будет гораздо удобнее в плане эксплуатации, кроме того, вся регулировка будет выполнена более точно и качественно.
Опытные автослесари, которые не одну собаку съели в этом деле, могут на слух производить регулировку. Чтобы вращать винт качества и винт количества, остальным мастерам, не обладающим большими познаниями, может понадобиться шлицевая отвёртка с шириной лезвия не более 3 миллиметров.
Этапы ремонта – что крутить и где настроить?
Поплавки в камере карбюратора должны быть параллельны друг другу. Если будут какие-то отклонения и неточности в работе поплавков, то топливо будет неравномерно распространяться по камерам. В камерах есть красные отметки на корпусе, которые отмечают допустимый уровень топлива.
Жиклеры выполняют впрыск топлива в двигатель. Нормальные рабочие жиклеры имеют три отверстия. При очень долгой работе и некачественном топливе они изнашиваются, вследствие чего топливо поступает в неправильном количестве. Регулировку жиклеров нужно выполнять постепенно. При замене закручивать их нужно с упором без применения значительной силы.
При регулярной эксплуатации автомобиля очень важной является своевременная чистка карбюратора Солекс. Настоятельно рекомендуется проводить ее хотя бы один раз в полгода. Это существенно продлит работу вашего карбюратора и обеспечит более комфортный ход вашего автомобиля
Это существенно продлит работу вашего карбюратора и обеспечит более комфортный ход вашего автомобиля.
Жиклеры карбюраторов ОЗОН – предназначение, применяемость
Сегодня мы вам расскажем о жиклерах, которые применяются и применялись во всей линейке карбюраторов ОЗОН когда либо выпускавшихся ДААЗом, начиная от карбюраторов для ВАЗ-2101 (2101-1107010) и заканчивая карбюратором для ВАЗ-2108 (2108-1107010) – да-да, мы не ошиблись, на восьмерки тоже поначалу ставили именно ОЗОН а не СОЛЕКС как многие привыкли. Начнем наш рассказе немного издалека, ведь все понимают, что любой карбюратор – это достаточно сложный и точный прибор. Задача любого карбюратора – организовать смесь в определенных пропорциях воздуха и топлива, обеспечить удовлетворительную работу двигателя на всех режимах (пуск холодного двигателя, работа на холостом ходу, разгон, резкое ускорение автомобиля).
Сложность настройки любого карбюратора объясняется в первую очередь тем, что из всех возможных вариантов (а их масса) необходимо выбрать тот самый один вариант, оптимальный, который обеспечит машине хорошую динамику, при этом сохранит экономичность и низкий выброс СО. Я думаю все понимают, что все эти показатели находятся в сложной зависимости друг от друга.
Производство любого карбюратора требует применения очень точного и высокотехнологичного оборудования. Некоторые детали изготовляются на прецизионном (высокоточном) оборудовании. Многие детали проходят 100%-ный пооперационный контроль. Полностью изготовленные карбюраторы проходят окончательную проверку на технологических автоматических безмоторных вакуумных установках.
В общем, разборка и изготовление макетных и опытных образцов карбюраторов, их доводка и испытания, а затем подготовка производства и массовый выпуск – дело очень сложное и очень ответственное.
Переходя к рассмотрению карбюратора, начнем с детали, которую, по бытующему мнению, можно изготовить самостоятельно (кустарным способом), – с жиклера. Их растачивают, сверлят, чего только не делают с ними гаражные кулибины. Запомните, точность и длина калибровочного отверстия необходимы для заданной пропускной характеристики жиклера, которая обеспечивает нужную характеристику карбюратора. Тут не может быть никаких “примерно” или “около того”. Многие жиклеры из кооперативных ремкомплектом грешат неточностями, потому что изготовлены с нарушениями технологий. Кстати именно поэтому жиклеры рекомендуется “проливать”. Что бы определить их пропускную способность, которая часто отличается от маркировки на жиклере.
Стоит перечислить все главные топливные жиклеры карбюраторов ОЗОН от ДААЗ, применяемые на автомобилях “Ваз” (кроме 2108): 107; 109; 112; 120; 125; 128; 130; 135; 140; 150; 157; 162. Обозначение каждого жиклера представляет собой его диаметр в миллиметрах, умноженный на сто
Обратите внимание, что между жиклерами 107 и 109, а также между жиклерами 128 и 130 разница всего 0,02 мм. Но это неспроста
Эти маленькие “сотки” очень сильно влияют на производительность жиклеров.
А какие бывают с топливные жиклеры холостого хода? А они бывают трех типов: 45, 50, 60 (размеры 0,45; 0,50; 0,60 мм). Соотношение площадей их сечений составляет 1:1,23:1,7.
Ниже в таблице мы приводим параметры всех карбюраторов производства ДААЗа для двигателей ВАЗ.
Если внимательно изучать таблицу, можно обнаружить одну интересную закономерность. Для всех вазовских двигателей во всех модификациях карбюраторов 2101, 2103 и 2106 в первой камере применяют только два варианта сочетаний распылителей смеси и жиклеров, т.е. если в первой камере установлен распылитель смеси 4,5, то применяют главный топливный жиклер 135 и главный воздушный жиклер 170. А если распылитель смеси в первой камере 4,0, то используют главный топливный жиклер 130 и воздушный жиклер 150
Это очень важно знать тем, кто пользуется ремкомплектами для карбюраторов
Параметры карбюраторов ОЗОН всех моделей производства ДААЗа.
