Как подключить антенный усилитель

Как улучшить сигнал. Видео

О том, как улучшить сигнал телевизионной антенны, расскажет видео ниже.

Лучше приобретать антенны и усилители тв заводского исполнения, поскольку они выполнены по расчетам. Если сделать устройства самостоятельно, по качеству они будут на порядок ниже. Для тв приема на даче необходимо иметь устройства высокого качества из-за дальности от телецентра и наличия большого количества помех.

Дальность передачи телевизионных сигналов ограничена особенностями несущих волн, которые ослабевают с каждым километром расстояния. В районах, расположенных на удалении от телевизионных вышек, или находящихся в местности со сложным рельефом, сигнал приходит ослабленным, от чего возникает плохой прием части каналов.

Исправить ситуацию поможет изготовление антенного усилителя своими руками. Единственным его отличием от покупного станет цена, но не качество приема. К тому же, один раз освоив его создание, можно и в будущем монтировать такие устройства самостоятельно.

Антенный усилитель своими руками

Усилитель антенны для автомагнитолы – это устройство, который можно сделать самостоятельно. Для этого используется классическая двухкаскадная схема с 8 основными резисторами. Элементы R1, R2, R4 и R6 в этом случае позволят стабилизировать изменения в транзисторе VT1, если в какой-то момент произойдет скачок напряжения или резко повысится температура. Все составляющие необходимо выбирать так чтобы обеспечивалась максимальная характеристика амплитуды и частоты прибора.

Кроме этого, в усилителях часто используются транзисторы биполярного типа 2SC2926, при частоте меньше 1 ГГц. Это позволит снизить уровень шума от самого усилителя. Все составляющие двухкаскадной схемы необходимо спаять на плате в правильной последовательности. После сборки нужно соединить вход усилителя с антенным входом, а выход направить на радиоприемник. Для этого используйте кабель с сопротивлением не менее 75 ОМ

При этом важно соблюдать полярность

Питание с сетью лучше организовать с напряжением 12 вольт. После этого можно подключить сделанную плату к магнитоле (выход ANT). Так, усилитель будет начинать работу, как только вы включите автомагнитолу.

Любознательным, можно попробовать изготовить такой усилитель. Как испытаете, отпишитесь.

Как сделать антенный усилитель своими руками – пошаговая инструкция

Приведем несколько типовых схем устройств для усиления телевизионного сигнала, начнем с самой простой.

Обозначения:

Схема запутывается от источника постоянного тока с напряжением от 2,8 до 5,2 вольт. Отличительные особенности: низкий уровень шума (около 2 дБ) и вполне приличный коэффициент усиления, порядка 13 дБ, при необходимости понизить который следует увеличить сопротивление R. Собранная схема не требует настройки. Приведенное устройство хорошо зарекомендовала себя при работе с комнатными антеннами теле- и радиоприемников. В интернете можно встретить описание данной схемы, как широкополосной, что не совсем верно, исходя из даташит МАХ2633 –предназначена для УКВ диапазона.

Теперь рассмотрим типовые транзисторные схемы, которые действительно являются широкополосными.

Обозначение:

  • Транзистор VT1 – KT368.
  • Сопротивления: R1 -100 Ом; R2 – 470 Ом; R3 – 51 кОм; R4 – 100 Ом.
  • Емкости: C1- 1000 пФ; С2 – 33 пФ; С3 и С4 – 15 пФ.

Схема также отличается простотой и не требует настройки. КУ и частотные характеристики зависят от используемого транзистора. Устройства данного типа отличаются высоким коэффициентом усиления и невысокими частотными характеристиками (что исправляется в мульти вибраторных схемах с эмиттерной связью, при желании найти их несложно, но они более сложны в настройке). Питание осуществляется от источника с напряжением 9 вольт.

Вариант с подключением транзистора по схеме «общая база» обладает меньшим КУ, но зато более широким частотным диапазоном.

Обозначения:

  • Транзистор VT1 – KT315.
  • Сопротивления: R1 -51 Ом; R2 – 10 кОм; R3 – 15 кОм; R4 – 1 кОм.
  • Емкости: C1- 1000 пФ; С2 – 33 пФ; С3 и С4 – 15 пФ.

Дроссель наматывается на ферримагнитном кольце, проницаемость которого 600Н. Для метрового диапазона необходимо сделать 300 витков, используемый для этой цели провод – ПЭВ Ø 0,1 мм.

Добиться большего КУ можно, если собрать устройство на двухкаскадной схеме, ее пример приведен ниже.

Обозначения:

  • Транзисторы: VT1 и VT2 – ГТ311Д.
  • Сопротивления: R1 — 680 Ом; R2 – 75 кОм; R3 – 1 кОм; R4 – 150 кОм.
  • Емкости: C1, С2 и С4 — 100 пФ; С3 – 6800 пФ; С5 – 15 пФ; С6 – 3,3 пФ.
  • Дроссели: L1 – 100 мкГн; L2 – 25 мкГн, L3 – представляет собой катушку на бескаркасной основе, диаметром 4 мм, намотаны 2,5 витка, используемый провод ПЭВ 2 Ø 0,8 мм.

Запитывается схема от источника с напряжением 12 вольт, настройка устройства не требуется.

Пошаговая инструкция по сборке будет общая для всех схем:

  • Приобретаем все необходимые электронные компоненты.
  • Подготавливаем инструменты и расходники.
  • Изготавливаем печатную плату, навесная сборка и использование монтажных панелей нежелательно, поскольку в этом случае существенно увеличиться уровень шума.
  • Запаиваем все элементы.
  • Проверяем собранную конструкцию.
  • Подключаем к собранному усилителю антенну и телевизионный приемник.

Установка усилителя антенны

Внешне усилитель представляет собой небольшую электронную схему. Крепится он непосредственно на саму антенну при помощи болтов и гаек. Большую эффективность усилитель покажет, если будет установлен вблизи антенны на мачте, между согласующим устройством и фидером. Сигнал, проходящий от антенны по фидеру, существенно уменьшает его уровень. После установки необходимо проверить — улучшился ли сигнал. Без оборудования это можно сделать, просто включив телевизор.

Если антенна уже установлена — не составит труда подключить усилитель и, используя специальный переходник, запитать блок питания. Однако если антенна не подключена, то вам придётся озадачиться проведением кабеля к телевизору. Если вы в себе не уверенны, то лучшим решением будет вызвать телемастера, который быстро и качественно выполнит эту задачу.

Подключение телевизионного кабеля к телевизору

Первым шагом будет выбор телевизионного кабеля. Это очень ответственный момент, так как даже дорогой телевизор не обеспечит вас качественной картинкой без правильно подобранного провода.

Самыми распространёнными на рынке являются коаксиальные кабели различных производителей с волновым сопротивлением 75 Ом марок RG 6U, SAT 50, SAT 703B и DG 113. Марки приведены в порядке возрастания качества. Маркировка наносится на оболочку кабеля по всей длине.

После того как вы выбрали кабель — его необходимо соединить со штекером, так как голые провода к телевизору не подключить. В наше время самое широкое распространение получили F-штекеры. Доступны штекеры трёх разных размеров для кабелей разного диаметра. Будьте внимательны при покупке — убедитесь, что штекер подходит вашему кабелю. После покупки останется установить штекер. Сделать это можно по приведённой ниже схеме.

Заземление антенны

Однако это ещё не всё. Перед использованием антенну необходимо заземлить. Это очень важная и ответственная процедура, и подойти к ней стоит со всей ответственностью.

Если вы проживаете в многоквартирном доме, как правило, антенна будет установлена на балконе или лоджии. В подобных случаях в заземлении нет необходимости, т. к. оно уже предусмотрено при постройке дома. Актуально будет заземление в частном доме или на дачном участке.

На этом всё. В этой статье мы поговорили о существующих видах антенных усилителей и о том, как их лучше установить. Надеемся, статья была информативной и помогла вам в этом непростом вопросе.

Чтобы улучшить сигнал телеприемника в городской квартире, а тем более в удаленном от ретранслятора месте – в селе или на даче, применяют антенный усилитель для телевизора. Небольшой по размеру и доступный по стоимости прибор можно установить самостоятельно, если грамотно подойти к выбору модели.

Рассмотрим технические особенности устройств и разберем критерии выбора усилителя для домашнего использования.

Другие неисправности

Различные неисправности, способные возникнуть в антенном оборудовании, можно отметить следующим перечнем:

  1. Возникновение горизонтальных полос шириной около 5 см на экране телевизора может быть вызвано поломкой блока питания. Обычно причиной тому является выход из строя конденсатора. Его либо меняют на новую радиодеталь, либо устанавливают новый блок питания.
  2. Индикатор БП гаснет. Это говорит о том, что где-то в блоке произошло замыкание. Корпус БП вскрывают и ликвидируют несанкционированный контакт в соединениях устройства.
  3. Замыкать может растрепавшийся конец многожильного кабеля, который «зацепился» за соседний контакт. Если этого нет, то причину следует искать в самом блоке питания.
  4. Некачественная пайка соединений внутри сепаратора становится причиной плохой картинки на экране ТВ. Также это может быть вызвано чрезмерным затягиванием крепежа. Устраняют неисправности перепайкой контактов и восстановлением резьбовых соединений.
  5. Пучок торчащих проводков антенного кабеля может вызывать замыкание в его креплении к сепараторному штекеру. Кончик кабеля скручивают по-новому и восстанавливают соединение. Лучше перед этим конец кабеля пролудить.

Для качественного подсоединения к усилителю конец кабеля зачищают так:

  • основной стержень кабель очищают от изоляции длиной 1,5-2 см;
  • отступая на 0,5 см от края оболочки центральной жилы, очищают от ПВХ покрытия оплётку экрана кабеля;
  • косичку скручивают в жгут длиной 2-3 см и пропаивают;
  • жгут оборачивают вокруг кабеля таким образом, чтобы оплётка попала точно под зажимную скобу.

Необходимое оборудование для подключения

Для соединения антенны с телеприёмником или с приставкой понадобится коаксиальный кабель с сопротивлением 75 Ом. Бывают медные кабели и покрытые тонким слоем меди.

При выборе кабеля учитывайте:

тип сигнала (спутниковые антенны монтируют с использованием импортных кабелей);
расстояние до телевышки (особенно важно для уличных антенн, подключающихся на значительной высоте);
диаметр центральной жилы кабеля (стандарт – 1 мм);
различные помехи при прокладке (здесь нужен кабель с максимальным экранированием);
внешняя оболочка: чёрный – ПВХ, белый – полиэтилен (выбор мастеров – ПВХ).

Чаще применяют кабели следующих марок:

  • RG 6. Качественный и недорогой. Производство: Россия-Китай.
  • RK 75. Российского производства, качественный. Применяется для любых видов подключения.
  • RG 59. Малоэффективен при расстоянии более 200 м.

Для подключения антенного кабеля используют штекер.

Как сделать антенный усилитель своими руками – пошаговая инструкция

Приведем несколько типовых схем устройств для усиления телевизионного сигнала, начнем с самой простой.

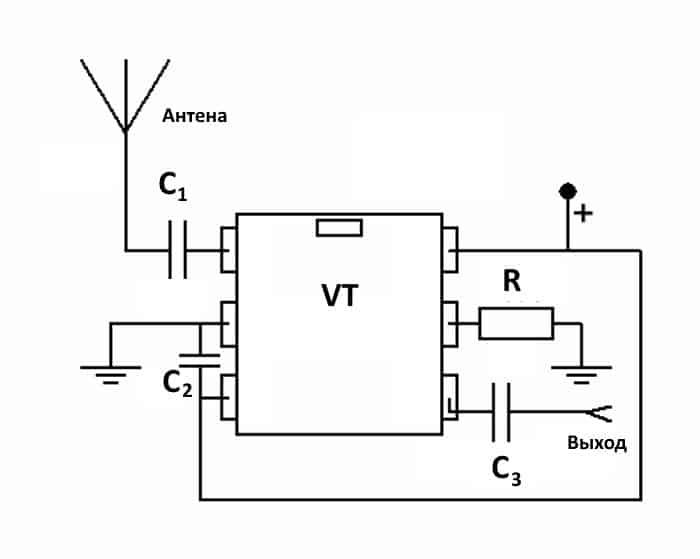

Схема простого антенного усилителя на базе МАХ2633

Обозначения:

Схема запутывается от источника постоянного тока с напряжением от 2,8 до 5,2 вольт. Отличительные особенности: низкий уровень шума (около 2 дБ) и вполне приличный коэффициент усиления, порядка 13 дБ, при необходимости понизить который следует увеличить сопротивление R. Собранная схема не требует настройки. Приведенное устройство хорошо зарекомендовала себя при работе с комнатными антеннами теле- и радиоприемников. В интернете можно встретить описание данной схемы, как широкополосной, что не совсем верно, исходя из даташит МАХ2633 –предназначена для УКВ диапазона.

Теперь рассмотрим типовые транзисторные схемы, которые действительно являются широкополосными.

Антенный усилитель на транзисторе, включенном по принципу общего эмиттера

Обозначение:

  • Транзистор VT1 – KT368.
  • Сопротивления: R1 -100 Ом; R2 – 470 Ом; R3 – 51 кОм; R4 – 100 Ом.
  • Емкости: C1- 1000 пФ; С2 – 33 пФ; С3 и С4 – 15 пФ.

Схема также отличается простотой и не требует настройки. КУ и частотные характеристики зависят от используемого транзистора. Устройства данного типа отличаются высоким коэффициентом усиления и невысокими частотными характеристиками (что исправляется в мульти вибраторных схемах с эмиттерной связью, при желании найти их несложно, но они более сложны в настройке). Питание осуществляется от источника с напряжением 9 вольт.

Вариант с подключением транзистора по схеме «общая база» обладает меньшим КУ, но зато более широким частотным диапазоном.

Антенный усилитель на транзисторе, включенном по принципу общей базы

Обозначения:

  • Транзистор VT1 – KT315.
  • Сопротивления: R1 -51 Ом; R2 – 10 кОм; R3 – 15 кОм; R4 – 1 кОм.
  • Емкости: C1- 1000 пФ; С2 – 33 пФ; С3 и С4 – 15 пФ.

Дроссель наматывается на ферримагнитном кольце, проницаемость которого 600Н. Для метрового диапазона необходимо сделать 300 витков, используемый для этой цели провод – ПЭВ Ø 0,1 мм.

Добиться большего КУ можно, если собрать устройство на двухкаскадной схеме, ее пример приведен ниже.

Схема двухкаскадного антенного усилителя для ДМВ каналов

Обозначения:

  • Транзисторы: VT1 и VT2 – ГТ311Д.
  • Сопротивления: R1 — 680 Ом; R2 – 75 кОм; R3 – 1 кОм; R4 – 150 кОм.
  • Емкости: C1, С2 и С4 — 100 пФ; С3 – 6800 пФ; С5 – 15 пФ; С6 – 3,3 пФ.
  • Дроссели: L1 – 100 мкГн; L2 – 25 мкГн, L3 – представляет собой катушку на бескаркасной основе, диаметром 4 мм, намотаны 2,5 витка, используемый провод ПЭВ 2 Ø 0,8 мм.

Запитывается схема от источника с напряжением 12 вольт, настройка устройства не требуется.

Пошаговая инструкция по сборке будет общая для всех схем:

  • Приобретаем все необходимые электронные компоненты.
  • Подготавливаем инструменты и расходники.
  • Изготавливаем печатную плату, навесная сборка и использование монтажных панелей нежелательно, поскольку в этом случае существенно увеличиться уровень шума.
  • Запаиваем все элементы.
  • Проверяем собранную конструкцию.
  • Подключаем к собранному усилителю антенну и телевизионный приемник.

Временное подсоединение антенного кабеля без штекера

Если нужно срочно подключить антенну, а штекера под рукой нет, можно ненадолго обойтись и без него.

Быстрое подключение выполняется так:

  1. с кабеля снимается верхняя изоляция примерно на 5 см длиной;
  2. экранирующая оплетка загибается назад;
  3. центральная жила зачищается от изоляции и загибается в петлю чуть шире, чем диаметр отверстия в центре антенного разъема;
  4. на центральный контакт надевается диэлектрическая трубка (например, из снятой изоляции с центральной жилы);
  5. петля вставляется в центральный контакт, оплетка заправляется с помощью отвертки в разъем. Главное здесь – не допустить соприкосновения центральной жилы и экранирующей оплетки;
  6. если использована алюминиевая оплетка, то она просто вставляется в разъем, а свободное место заполняется мелкими проволочками;
  7. чтобы кабель не вывалился, его поджимают парой заточенных спичек;
  8. если контакт был обеспечен, телевизор начнет принимать сигнал от антенны.

Виды телевизионных усилителей

Деление устройств на категории чаще всего производится по двум параметрам: месту монтажа и частотному диапазону. Это относится как к конкретно антенным усилителям, так и к смежным аналогам – телевизионным и спутниковым.

По частотному диапазону выделяют три вида:

  • диапазонные;
  • многодиапазонные;
  • широкополосные.

Диапазонный прибор усиливает сигнал только в определенном, заданном диапазоне частот – метровом или дециметровом. Одна из его функций – снижать шум, появляющийся при увеличении длины кабеля.

Многодиапазонные устройства работают с одинаковой эффективностью в различных частотных диапазонах, также могут принимать сигналы с нескольких источников.

Широкополосный усилитель работает в метровых и дециметровых диапазонах, используется для цифрового телевидения.

По месту установки все устройства делятся на внешние (мачтовые) и внутренние. Внешние монтируют в месте установки телевизионной антенны – на шесте или мачте, закрепленной на балконе или крыше. Они отличаются прочной защитой.

Внутренние усилители располагают поблизости от приемника. Их минус – потери, связанные с длиной кабеля.

Какие нужны переходники?

  1. С антенной идет в комплекте переходничок, из которого торчит электрический проводок либо с USB наконечником, либо с сетевым адаптером. Мы его используем точно так, как сказано в инструкции к антенне. Только наша задача включить его не в телевизор, а на вход разветвителя
  2. Переходник, в который можно наш антенный переходник воткнуть.
  3. Переходник с накрутками с двух сторон. Этот переходник можно в случае надобности заменить самодельным удлинителем. Об этом чуть позже. Но лучше купить переходник. Это и дешевле будет, и надежнее, и времени меньше потратится.


№1. Это штекер, который идет в комплекте с антенной. Не точно он, но очень похожий


№2. Переходник, в который можно вставить штекер от антенны


Вот так состыковываются переходник и штекер


№3. Переходник с двумя накрутками

Как правильно усилить цифровое ТВ DVB_T2

Качество поступившего на экран изображения после усиления зависит сразу от нескольких факторов:

  • исходный уровень принятого излучения;
  • протяженность кабеля;
  • коэффициент усиления.

При этом качественный прием можно получить только при допустимом усилении сигнала, т.е. недопустимо и завышение мощности. По этой причине нет точного теоретического расчета по усилению и правильному подключению — это практический эксперимент, который покажет, зачем нужен усилитель в конкретном случае.

На первом этапе нужно правильно выбрать место подключения усилителя. Т.к. кабель понижает мощность, устройство нужно подключать сразу за приемником. Если используется разветвительный короб (кабельное ТВ или общедомовая коллективная антенна DVB-T2), усилитель устанавливается перед ним.

Питание выбирается в зависимости от возможностей подключения. Если затраты электроэнергии не критичны и используется современный телевизор или ресивер, лучше сразу купить активную цифровую антенну. При наличии приемника приобретается 12-вольтовый усилитель. Когда важна энергоэффективность, лучше рассмотреть устройство на 5 В.

Подбор коэффициента усиления

В большинстве случаев достаточно для DVB-T2 усилителя с КУ 32 дБ. Его работа показывает высокую эффективность при длине кабеля до 30 метров

При этом важно правильно выбрать тип антенны, т.к. если изначально поступил слабый сигнал, его усиление приведет к сильной шумности и последующему наложению потоков вещания после расшифровки

Также у пользователя остается возможность увеличить протяженность кабеля, следовательно, принудительно еще больше ослабить поступивший сигнал DVB-T2 вещания. Т.к. точный подбор практически невозможен, этот момент предоставляет «окно возможностей» по регулированию мощности поступающего на приставку сигнала.

Нужно выполнить два шага:

  • подключить антенну при минимальном расстоянии от телевизора, тем самым узнать, какой КУ должен быть у подходящего приемного устройства;
  • найти в интернете или магазине активную антенну для DVB-T2 с аналогичным КУ и узнать этот же показатель у встроенного усилителя.

Когда будет известно примерное значение можно выбирать телевизионный усилитель, с немного большим номинальным КУ. Такое устройство станет наиболее подходящим для подключения (например, 45 дБ при 32 дБ у рассматриваемого усилителя в качестве примера). Коэффициент усиления цифровых антенн DVB-T2 с этими усилителями не должен превышать 12 дБ.

После подсоединения и включения возможны следующие варианты:

  • Прием качественного изображения. Усилитель подобран и подключен правильно, цифровое ТВ готово к просмотру.
  • Изображение нескольких программ на одном канале (цифровое ТВ) или четкий показ с полосками (эфирное вещание). Как уже выше пояснялось, это происходит вследствие наложения разных потоков и сильной шумности соответственно.

В последнем случае мощность усилителя высокая, но не сильно по отношению к требуемому КУ. В этом случае остается последний шаг по налаживанию цифрового телевидения — нужно удлинить кабель на несколько метров, пустив по комнате. Более длительная транспортировка приведет к дополнительному снижению мощности DVB-T2 вещания до нужного значения.

Важно! Кабель можно соединять и разветвлять только под прямым углом! Это минимизирует шумность внутри провода путем прямого отражения от проводника.

Как подключить несколько телевизоров к кабельной сети или антенне

Подключить несколько телевизоров к кабельной сети или антенне, передающей аналоговый или цифровой телевизионный сигнал не сложней, чем один, разве что придется надеть на кабель не один F-штекер, а несколько. Для этого существуют разветвители телевизионного сигнала, именуемые в народе «краб», еще их называют «сплиттер», «разветвитель» или «делитель».

В крабе имеется один разъем для подключения сигнала от антенны или разветвителя в подъезде, маркируется IN (вход), и несколько разъемов для подключения телевизоров, маркируются OUT (выход). Если маркировки нет, то обычно вход находится у краба с одной стороны корпуса, а выходы в ряд на противоположной. Все выходы для правильной работы краба должны быть подключены к телевизорам.

Если выхода два, – то к двум телевизорам, если выхода три, – то к трем, и так далее. Свободных разъемов на крабе оставаться не должно. Если остается не подключенный выход, то его надо нагрузить на резистор сопротивлением 75 Ом. Или как говорят, поставить заглушку. Но при этом будет теряться часть полезного сигнала, лучше применять краб, у которого количество отводов равно количеству подключенных телевизоров.

Конструкция разветвителя представляет собой тонкостенный корпус из силумина или латуни, в котором заодно выполнены разъемы для подключения F-штекеров. Схема делителя обычно трансформаторная, по одному витку эмалированного провода диаметром 0,2–0,4 мм, продетых через ферритовые кольца или трубочки. Монтаж трансформаторов выполняется навесным способом. Корпус герметично закрывается металлической крышкой и запаивается или фиксируется клеем.

Для крепления краба на стене предусмотрены проушины. В корпусе имеется также резьба с винтом для заземления, хотя где взять земляной провод в подавляющем числе квартир, не понятно. Обычно не заземляют, поэтому возможны на некоторых каналах наводки от проводов электрической проводки, Интернета, телефона, проходящих рядом с телевизионным кабелем. По возможности при прокладке кабеля следует избегать такого соседства. Для более детального ознакомления с конструкцией и электрической схемой краба можете посетить страницу «Как антенный телевизионный усилитель подключить к блоку питания».

Если есть желание, то краб, не уступающий по техническим параметрам дорогим образцам известных фирм, можно сделать своими руками.

При подключении телевизоров через краба уровень телевизионного сигнала, доходящий до каждого подключенного к нему телевизора, вне зависимости от того, работает телевизор или нет, из-за потерь в крабе и дополнительной длины кабеля уменьшится. При подключении двух телевизоров – на 30%, трех – на 60%, четырех – на 90%, и если приходящий к крабу аналоговый или цифровой телевизионный сигнал уже слабый, то качество изображения на всех подключенных телевизорах может существенно снизится. Обычно сигнал в кабельном телевидении достаточно мощный, и его уровня хватает для нормальной работы всех подключенных к крабу телевизоров.

Как подключить штекер к антенному кабелю?

Выполнять процедуру гораздо легче, когда не нужно искать материалы: кабель проложен до самого телеприемника и есть запасной исправный штекер.

Но что делать, если одного из «участников» технической операции нет в наличии? Разберемся конкретнее, что нам потребуется, чтобы оперативно наладить телевизионный сигнал.

Этап #1 – выбор кабеля и штекера

Какой угодно провод не подойдет, так для коммутации антенны с телеприемником или приставкой для цифровой передачи сигнала необходим специальный тип кабеля – коаксиальный. Оптимальный параметр сопротивления – 75 Ом.

Для изготовления жилы используют или медь, или омедненную сталь. Первый вариант отличается низким сопротивлением и характерен для оснащения спутникового телевидения.

Второй вариант можно смело применять для коммутации эфирных телесистем – даже с учетом небольших потерь сигнал будет устойчивым. Стальной омедненный аналог стоит дешевле медного примерно в 2 раза.

Правила выбора кабеля для антенны:

Не ошибетесь при выборе кабеля с маркировкой RG 6 – это самый популярный стандарт с 1-миллиметровой жилой, алюминиевым экраном и ПВХ изоляцией.

Кроме него можно использовать отечественную альтернативу РК 75 или итальянскую – SAT 50. Такой вариант, как RG 59, не годится, особенно, если расстояние передачи сигнала более 200 м. У него слишком высокое сопротивление проводника.

Осталось подобрать штекер. Раньше, при соединении изделий старого образца, использовалась пайка. Сейчас эта процедура стала лишней, так как есть стальной штекер стандарта F. Для любителей с минимальным знанием электрики он хорош тем, что монтируется обычным накручиванием.

F-штекер – недорогое изделие, и если сломался старый, с приобретением замены сложностей не будет. В LED, ЖК, плазменных телевизорах под него есть специальный разъем на задней панели.

Когда под рукой и кабель, и штекер, можно приступать к разделке. Это простая операция, доступная даже школьнику.

Этап #2 – разделка антенного кабеля

А сейчас мы выясним нюансы самой процедуры и разберем пошагово, как правильно и аккуратно подсоединить к штекеру экранированный антенный кабель.

Шаг #1 – удаление верхней изоляции

На расстоянии примерно 1 см от конца кабеля ножом аккуратно, слегка надавливая, делаем круговой надрез. Чтобы не повредить расположенный под пластиком экран, не прорезываем изоляцию насквозь. Затем, покачивая, с небольшим усилием, снимаем наружную изоляцию.

Шаг #2 – отгибание экрана

Алюминиевую оплетку и слой фольги, которые находятся сразу под изоляцией, отрезать не нужно.

Аккуратно, по очереди отгибаем их в сторону оставшегося полимерного покрытия и плотно прижимаем к нему.

Шаг #3 – удаление внутренней изоляции

Под экраном находится второй полимерный слой, разъединяющий центральную жилу и алюминиевую оплетку. Его также аккуратно, стараясь не повредить проводник, отрезаем и удаляем.

READ Как подключить сайт к cloudflare

Этап #3 – монтаж штекера

Осталась самая простая, но не менее ответственная процедура – накручивание штекера на антенный кабель. Отрезать отогнутые элементы экрана не нужно, они должны остаться под гайкой.

Берем штекер, раскручиваем его по резьбе, чтобы разделить на две половинки. Ту из них, которая имеет на конце утолщение в виде гайки, другой стороной накручиваем прямо на отогнутую изоляцию. Чтобы прилегание было максимально плотным, помогаем себе пассатижами.

Затем кусачками отрезаем кончик жилы так, чтобы из половинки штекера она выступала на 2-3 мм, не более. Осталось надеть и закрутить вторую половинку.

Этап #4 – тестирование и разбор ошибок

Правильно ли был произведен монтаж, можно узнать простым способом – включить телевизор. Если сигнал устойчивый, помехи отсутствуют, картинка четкая, а звук чистый – все сделано грамотно.

Если появились проблемы с передачей сигнала, нужно найти причину.

Вот несколько наиболее распространенных:

Причиной плохой работы может стать поломка, связанная с кабелем. Например, его сильно пережали дверью или перегрыз щенок. Чтобы убедиться в исправности, необходимо проверит трассу на всем ее протяжении.

Еще одна причина слабого сигнала кроется совсем не в ошибках монтажа, а связана с большим расстоянием до передатчика. Поэтому дополнительно разберем, что такое усилитель и для чего он предназначен.

Блок питания

Как правило, конструкция антенного усилителя снабжена встроенным блоком питания. Устройство подключается к сети и, за счёт своей небольшой мощности, потребляет всего лишь около 10 Вт. Существуют встроенные и внешние блоки питания. Встроенные блоки питания — это маломощные устройства небольшого размера. При нестабильной работе электрической сети от них мало толку. Однако если скачки напряжения большая редкость — его будет вполне достаточно.

Внешние блоки питания отличаются крупными габаритами и потребляемой мощностью. Они предоставляют стабильную работу антенного усилителя даже в условиях нестабильной сети. Подобные блоки питания предназначены для различного входного напряжения: 5, 12, 18, 24 В. Этот параметр должен точно соответствовать напряжению питания конкретно вашего усилителя.

От чего зависит качество сигнала

Трансляция цифрового эфирного ТВ осуществляется через общий ретранслятор. Антенны спутникового типа принимают сигнал непосредственно от спутника, затем отправляют его на приставку от ТВ для последующего декодирования. Как результат, на телевизоре отображается минимум 20 стандартных каналов с цифровым качеством.

Но это качество может меняться в лучшую и худшую сторону.

Есть несколько факторов, негативно влияющих на качество принимаемого сигнала. А именно:

  • центральный ретранслятор находится далеко от ТВ;
  • антенна, используемая для эфирного или спутникового ТВ, изначально была неправильно выбрана;
  • по мере прохождения сигнала он сталкивается с большим количеством помех в виде зданий, деревьев и пр.;
  • имеются механические повреждения кабеля;
  • ориентация у передатчика неправильно настроена;
  • это старое оборудование, которое уже не может поддерживать и корректно отображать новый формат;
  • влияют погодные и атмосферные условия;
  • около антенны стоят внешние помехи (особенно это касается металлических предметов);
  • телевизионный сигнал ретранслируется сразу на несколько устройств.

Влияние одного или нескольких факторов может негативно сказаться на передаче сигнала. Как результат, качество изображения оставляет желать лучшего.

Ситуацию нужно исправлять. Но как именно, вопрос актуальный.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
