Как отремонтировать зонт-автомат

Первые шаги. Как открывать и закрывать?

Если Вы знаете какой тип механизма у Вашего зонта, читайте ниже “научную инструкцию”, если не знаете – по шагам выполните следующие действия:

Шаг 1.
Снимите чехол, расстегните хлястик и слегка встряхните зонт, чтобы складки материала купола не прилипали друг к другу.

Шаг 2. Поищите кнопку.
У складных зонтов кнопка находится на ручке, у зонтов-тростей кнопка-фиксатор у основания стержня.

Шаг 3.
Поместите руку так, чтобы внезапно раскрывшийся купол не нанес повреждений Вам или еще кому-нибудь.

Шаг 4. Нажмите кнопку.
Это не сенсорный телефон, жмите кнопку уверенно. Зонт не раскрылся? Попробуйте еще раз или попросите более опытного товарища. Снова не раскрылся? Если всё сделали правильно, перед вами скорее всего зонт – полуавтомат (кнопка служит для закрытия). Кнопки нет? Хорошо. Другой рукой возьмитесь за бегунок и двигайте его по направлению «от ручки» до щелчка фиксатора.

Поздравляем! Зонт открыт.

Теперь закрываем…

Для бескнопочных зонтов. Найдите на бегунке фиксатор, нажмите на него, чтобы бегунок пошел “вниз”. Складывайте зонт до конца.

Для кнопочных. Уверенно жмите кнопку. Купол сложится, и вам останется сложить стержень (если это не трость). Стержень складывается двумя способами: или тяните бегунок к ручке до упора, или сложите зонт упираясь ладонями обеих рук с разных сторон стержня.

Жмете, а он не складывается? Поищите на бегунке фиксатор. Имеется? Нажимайте и складывайте зонт вручную.

Научная инструкция

Если Вы не знаете, какого типа механизм у зонта, уточните эту информацию у продавца.

Важно!
Перед открытием слегка расправьте складки купола, после закрытия – складывайте зонт, не перекручивая спицы, т.к. это приводит к поломке

  1. Механический зонт
    – открывается и закрывается вручную. На ручке такого зонта нет кнопок. Возьмитесь за бегунок на стержне и двигайте руку по направлению «от ручки». При этом купол будет постепенно раскрываться, доведите до щелчка, проведя бегунок через «фиксатор». Закрывается такой зонт нажатием на тот же «фиксатор» и складыванием стержня вручную за бегунок.
  2. Зонт
    автомат
    – открывается нажатием кнопки на ручке. Закрывается вручную – возьмитесь за бегунок и потяните его по направлению к ручке, при этом сначала сложится купол, а затем и стержень.
  3. Полуавтомат
    – открывается вручную. Возмитесь за бегунок на стержне и тяните его наверх, к куполу, до щелчка. Закрывается такой зонт нажатием на кнопку. Нажатие на кнопку сворачивает купол, а стержень нужно будет сложить вручную, подтянув бегунок к ручке.
  4. Полный автомат
    – открывается и закрывается нажатием на кнопку (обычно у таких зонтов кнопка маркируется двумя стрелками, но это необязательно). Закрытие происходит в два этапа – нажатие кнопки при раскрытом зонте свернет его купол, а стержень вы сложите вручную, потянув за бегунок к ручке.

Наиболее распространённые поломки и инструкция по их починке

В автоматическом и полуавтоматическом зонтах хватает деталей, которые теоретически могут сломаться. Но, как показывает практика, существует 5 самых распространённых поломок. Предлагаем вам узнать о методах их устранения.

Спицы

Для ремонта спицы может пригодиться антенна от старого телевизора или радио

Как оказывается на практике, именно желобковые спицы ломаются чаще всего.
Для того чтобы устранить неисправность, возьмите металлическую трубку диаметром в 6 мм и отрежьте от неё небольшой кусочек длиной в 3 см. Трубкой могут послужить спица от другого зонтика, антенна от приёмника или телевизора. Выпрямите поломанную спицу вашего зонтика, поверх неё наденьте подготовленный элемент и зажмите его плоскогубцами с двух сторон. Затем наденьте на чехол зонта и попробуйте несколько раз открыть и закрыть его. Если спица не вываливается, вы сделали всё правильно. Можете смело продолжать пользоваться любимым зонтиком.

Повреждённые концы на спицах

Бывает и так, что ломаются сами наконечники на спицах. Тогда тканевый материал перестаёт держаться и спица оголяется. Это может нанести вред и вам, и окружающим, поскольку спицы достаточно острые. Они могут поцарапать тело, порвать одежду и т. д. Для ремонта вам понадобится нержавеющая проволока. Вденьте её в спицу, другой край сверните в форме небольшой сферы. Затем натяните ткань и вставьте её в полученный шарик. Важней всего скручивать проволоку потуже, чтобы после ремонта спица не выскочила при сильном порыве ветре.

Замена шнура зонта-автомата

Конструкция автоматических зонтов предусматривает наличие специальной ленты, которая в ходе эксплуатации может оборваться. Но это легко исправить. Открутите верхнюю часть (пробку зонта), снимите полотно и достаньте гвоздь-фиксатор, который находится в верхнем узле. Затем разберите весь узел. Для этого подставьте руку к открытой трубке и очень аккуратно снимите её

Делать это нужно внимательно и осторожно, поскольку внутри узла расположена тугая пружина, которая может отскочить и травмировать вас. После этого замените оборванную ленту новой, соберите узел и установите фиксатор на место

Поломка тяги

Довольно часто из строя выходит тяга, расположенная в месте шарнирного соединения

Важно помнить, что починить подобную деталь можно лишь после ослабления имеющихся на зонте соединений и снятия крючков – в противном случае вы можете травмироваться.
Для этого вырежьте из куска лужёной жести маленькую пластину размером 4 на 1,2 см и согните её по длине. Должна получиться формочка в виде корытца

Проверьте, не деформирована ли она из половин тяги. Если нужно, выпрямите её. Затем залудите концы по всей длине и установите накладку. В конце пропаяйте отремонтированный участок по всей длине.

Ремонт фиксатора

Если исправить фиксатор не получается, может потребоваться его замена

Бывает, что в современных зонтах выходит из строя фиксатор. Из-за этого он не удерживается в открытом состоянии. Но такую поломку легко устранить.

Нажмите на стопорный выступ и резким движением руки сдвиньте его в сторону

Затем достаньте погнутый фиксатор, осторожно распрямите его и установите обратно

Однако если фиксатор изготовлен из некачественного металла, то его выпрямление поможет ненадолго.
Тогда лучше просто заменить его. Найдите старый зонтик, извлеките из него фиксатор и поставьте его в новый зонт. Соберите конструкцию и испытайте. Если сделать всё правильно, механизм будет работать как следует.

Ремонт декоративной шляпки зонта

Редко, но случается, что декоративная шляпка, установленная на вершине купола зонта, отламывается или откручивается и теряется.

Отломавшуюся от резьбовой части шляпку при ее наличии несложно отремонтировать, восстановив ее целостность.

Для этого нужно по центру в резьбовой части шляпки, оставшейся в трости зонтика, просверлить отверстие, диаметром, равным внутреннему диаметру резьбы самореза.

По центру шляпки тоже нужно просверлить отверстие, диаметром равным внешней резьбе самореза. Продеть через шляпку саморез и смазать, чтобы он не отвинчивался, любым водостойким клеем и закрутить в зонтик.

На фотографии представлен отремонтированный своими руками по описанной выше технологии зонтик в собранном виде. Ткань купола теперь надежно зафиксирована и вода не будет попадать на детали каркаса.

Если шляпка открутилась и потерялась, то можно восстановить ее с помощью самореза с большой пресс-шайбой.

Для этого нужно из дерева изготовить пробку. По диаметру может подойти укороченный мебельный шкант, как показано на фотографии.

Далее деревянная пробка заподлицо забивается в отверстие, в котором ранее была вкручена шляпка зонта.

На следующем шаге по центру в пробке просверливается отверстие диаметром, равным внутреннему диаметру самореза.

Останется только смазать резьбу самореза водостойким клеем и закрутить его в пробку. Как видите, получилось красиво.

Если нет в наличии самореза с широкой шляпкой, то можно из листа пластмассы подходящего цвета вырезать круглую шайбу и закрепить ее на куполе. Шайбу можно изготовить из любой пробки от пластиковой бутылки, удалив резьбовую часть.

Ремонт спиц и тяг зонта

Второй причиной по частоте поломки зонтиков является поломка стекловолоконных спиц или ушек у тяг.

Ремонт обломанного наконечника спицы

В этом зонтике обломался конец наконечника спицы в месте прохождения отверстия для крепления ткани купола. Вероятнее всего от удара зонта о твердую поверхность.

Слева на фотографии показан целый наконечник, а справа – обломанный. При наличии новой спицы или наконечника проще всего произвести замену. Но запасной спицы в наличии небыло и поэтому пришлось ее ремонтировать.

Для ремонта в наконечнике было просверлено отверстие диаметром около 1 мм и с помощью напильника обточены острые края в месте его поломки. Для исключения перетирания нитки в местах выхода из отверстия необходимо снять фаски с помощью сверла большего диаметра или лезвием ножа.

Далее с помощью швейной иголки и капроновой нитки купол зонта был пришит к спице. Теперь зонтик отремонтирован своими руками, и он стал выглядеть, как и прежде.

Ремонт зонта с поломанной стекловолоконной спицей

Как правило, спицы и тяги в зонтах изготавливают из металла, но в последнее время стали появляться зонтики с тягами из пластмассы и спицами из стеклопластика.

В ремонт попал как раз такой зонтик, в котором одна из спиц обломилась в месте захода в коромысло шарнира. Остаток спицы остался внутри шарнира.

В коромысле спица закреплена с помощью загнутых его краев. Для извлечения остатка спицы необходимо немного отогнуть лепестки с помощью тонкого лезвия плоской отвертки в стороны.

Сломанный конец спицы немного распушился, поэтому перед фиксацией его в коромысле он был смазан быстро сохнущим водостойким клеем Момент.

После обжатия спицы лепестками в коромысле зонт стал выглядеть, как новый. По такой же технологии производится ремонт в случае поломки спицы у наконечника.

После ремонта спица стала немного короче, но визуально при раскрытом куполе зонта это было незаметно.

Если спица из стеклопластика переломилась посередине, то можно восстановить ее целостность с помощью отрезка тонкостенной металлической трубки, взятой от телескопической антенны старого радиоприемника. Обломанные концы спицы смазываются клеем и заводятся в трубку с таким расчетом, чтобы место стыка было посередине трубки.

Ремонт ушка тяги

Если отломалось ушко в тяге, то кажется, что без замены всей тяги зонтик отремонтировать невозможно. Но это не так. С помощью металлической спицы от старого зонта можно успешно восстановить ушко.

На фотографии слева показано исправное шарнирное соединение, а справа с обломанным ушком у тяги.

Для ремонта нужно от старого зонта взять металлическую спицу длиной около десяти сантиметров с отверстием на конце и залудить ее по всей длине припоем с помощью электрического паяльника.

Далее нужно удалить с тяги заклепку и покрыть внутреннюю поверхность желобка тяги припоем, как показано на фотографии. При работе с паяльником необходимо исключить соприкосновение разогретых деталей и его жала с тканью купола зонта, так как синтетический материал может расплавиться.

На следующем шаге нужно разместить в желобке тяги спицу и прогреть паяльником ее по всей длине, пока припой не расплавиться как на спице, так и в желобке тяги. При этом надо не забыть, и правильно сориентировать отверстие на спице. По такой технологии можно успешно ремонтировать и сломанные тяги посередине.

После установки заклепок по одной из описанных выше технологий, ремонт зонта можно считать законченным.

Это интересно: Сколько сохнут флизелиновые обои: лучше один раз увидеть

Ремонт устройства зонта автомата

В период дождей самый актуальный аксессуар – это, конечно же, зонт. Но всем известна вечная проблема даже самых дорогих зонтов: они легко ломаются, и их может вывести из строя даже сильный порыв ветра. Самая большая неприятность – если сломался зонт-автомат, хоть и простой, но все же, механизм.

Зная ремонт осуществляется гораздо проще:

  1. Собственно ручка, с вмонтированной в ней кнопкой.
  2. Три раздвигающиеся железные трубки.
  3. Нижняя опора для спиц, в которой установлено колесо для шнура и тонкая рейка, присоединяющая опору к ручке.
  4. Верхняя опора для спиц, в которую при помощи винтика монтируется широкая труба и к ней же крепится шнур.
  5. Труба из пластика. Она вставляется в верхнюю опору. В верхней части имеет утолщение и колесо.
  6. Шнур. При помощи челнока крепится к ручке, а освобождает его кнопка.

Самое слабое место у зонта – это спицы. Если проблема в них, то нужно взять тонкую трубку длиной в три сантиметра, а затем выпрямить сломанную спицу на концах, надеть на них трубку и закрепить. Трубку брать металлическую.

Если сломались заклепка на конце спицы, то ее лучше замотать мягкой проволокой, иначе порвется ткань зонта.

Отремонтировать устройство зонта автомата очень трудоемкий, например если оборвалась лента, то ее нужно заменить. Снимаем пробку, которая расположена на верху, затем ткань, и вытаскиваем фиксирующий гвоздь из узла. Потом вынимаем весь узел и аккуратно открываем трубку

Делать осторожно, иначе выскочит пружина, которую потом уже не вставить. Достаем ролик, меняем ленту, собираем все в обратной последовательности

Если сломалась тяга, то ремонтировать ее нужно только после того, как вы ослабите все соединения и снимите их с крючков. Процесс починки непростой и тут нужен паяльник, чтобы устройство зонта автомата чинить. Итак, берем луженую жесть и делаем из нее корытце, размером примерно 40х12 миллиметров. Его нужно установить на место повреждения и пропаять по всей длине.

Сломанный фиксатор ремонтируется так: нажимаем на выступ, который блокирует механизм и сдвигаем его к ручке. Вытаскиваем его из трубки, выпрямляем и монтируем обратно.

Часто изделие не позволяет отремонтировать устройство зонта автомата, так как нужна схема. Но если вам удалось ее раздобыть (а это не проблема в век информации), то у вас все получится, ведь процесс, хоть и долгий, но не особо сложный

В целом, если обращаться с зонтом осторожно, то ремонтировать его и не придется.

А так же вы можете посмотреть видео Ремонт зонта-полуавтомата своими руками

Прочитав нашу инструкцию, вы будете знать все об уходе и эксплуатации зонтов и обеспечите своему защитнику от непогоды долгую жизнь.

IV этап ремонта

Кладем зонтик на пол и устанавливаем стяжки на прежние места

Очень важно в нижней обойме сориентировать продольный паз так, чтобы в него попадал зацеп при складывании зонта. Надавливаем сильно на обойму, сжимаем пружину и ставим на свои места стяжки

Дальше все просто. Поломанную спицу отделяем от купола зонта, перерезаем нитки и пришиваем новую спицу. Проверяем работу зонта.

Вас может заинтересовать:

Оооооочень полезная статья… особенно там где предлагается рукой пружину сжать. Я ремонтирую зонты и пока от пружинных полуавтоматов отказываюсь — нет сил сжимать эту пружину

Основная проблема — стяжка пружины. Вручную это бесполезно, даже если и удается её сжать и вставить хотя бы две стяжки,то потом они со свистом вылетают с разгибанием концов. Нужна какая то струбцина. Но как она выглядит?

Пружина жесткая очень,надо приспособление придумать. Если зонт со слабой пружиной ,то норм поменять,а автомат очень сложно..Хотя знаю дедка который сделал приспособление)))Свое изобритение не говорит,и не показывает))Зонты автоматы ,он щелкает на раз-два!

я уже придумал это приспособление правда на патант не подавал короче берете кусок текстолита толщ.15-20мм выпиливаете из него круг диаметром примерно 6-7 см.сверлите по диаметру 3 отв. одно в центре диам.9мм. а по бокам отступив на 25мм. под резьбу М6 два шт. это одна деталь. дальше покупаете в хозмаге шпильку с резьбой М6 и если возможно 2 барашка с той же резьбой от шпильки отрезаете 2 стержня примерно 25-30см. это еще две детали потом надо найти брусочек 2на2см и длиной примерно20см. распилить его пополам и ложить по ширине будет колодочка 10на4см потомзажать в тисках плотно и там где дырки в текстолитовом кругесвсе это хозяйство соосно разметить и просверлить чтобы отверстия в круге совпали с линией сжатого бруска потом когда отв. сделаны нужно расширить крайние до 6-7мм а центр до 15мм. потом потолщине уже сложеных брусков просверлить еще 2отв. М7 далее найти или купить 2 винта М6 сшайбами и гайками чтобы соединить два бруска нотолькотак чтобы на раскрученых винтах легко расходились далее про круг на крайних отв

нарежте резьбу М6 но не до конца мм 3-4 оставте без резьбы потом в ценре я например купил наждачный шарик для дрели и ним выфрезеровал лунку на глубину примерно 5мм диаметр получился где-то 25мм следующий этап проверить или легко проходят стержни в скрученых брусках это очень важно и еще или легко закручиваются стержни в круг и далее на концы стержней наденьте ручки от старых потенциометров под винт это поможет вам легко вворачивать их и круг ну и последнее сборка на зонту Раскройте зонт в котором надо сжать пружину отвинтите поверх зонта гайку или винт который держит материал засунте круг между материалом и стержнем чтоб был поцентру потом ввинтите шпильки далее наденьте под пластмассой кто ремонтировал зонты тот знает 2 бруска соединитеих винтами да забыл перед установкой не забудте навинтить барашки и все процесс пошел крутите потихоньку барашки покапружина не сожмется как вам надо Да на фото это выглядет элементарно но я пока не сделал фото если будут вопросы обращайтесь

Не делайте из мухи слона! Какая проблема сжать пружину? Я занимаюсь ремонтом зонтов профессионально уже не первый год и с такими трудностями почти не сталкивался. Нажимаю на пружину (тяжело, но посильно), цепляю три крючка, располагая их напротив друг друга и всё! Если пружина очень тугая, то прошу кого-нибудь нажать или зацепить. Ну в крайнем случае можно просто укоротить пружину, тем самым уменьшить ее давление (на работоспособность зонта это не повлияет, а даже улучшит).

Как ремонтировать зонт своими руками?

Причинами неисправности зонта могут выступать самые разные неполадки, с которыми вы будет бороться соответственно различными методами.

Поломка спиц.

Желобковые спицы – слабое звено любого зонта-автомата. Если от ветра согнулась спица, вам необходимо взять подготовленную заранее металлическую трубку (например, антенну от старого радиоприемника или телевизора), подрезанную до трех сантиметров. Погнутую спицу нужно выпрямить, надеть на нее трубку и прижать ее концы плоскогубцами.

Повреждение трубчатых заклепок на концах спиц. В отверстие заклепки нужно вставить недлинный отрезок мягкой проволоки из нержавейки, затем закрутить концы. Помните, что, проигнорировав такую мелкую неполадку, ткань поврежденной части зонта будет видна на всеобщее обозрение.
Зонт-автомат работает посредством специальной ленты, которая имеет свойство обрываться в самый неподходящий момент. Если вопрос «как отремонтировать зонт?» возник из-за этой неприятности, ремонт необходимо начать с откручивания верхней пробки и снятия полотняной части. После этого следует достать из верхнего угла гвоздь-фиксатор и снять весь узел. Далее, открывая трубку, необходимо достать ролик и заменить ленту. Здесь нужно быть очень осторожным, ведь внутри зонта располагается мощная пружина, способная вылететь в любой момент.
Поломка тяги в месте шарнирного соединения. При неисправности тяги необходимо ослабить все соединения и снять их с крючка. Берем пластинку луженой жести (толщина около0,3 мм) и вырезаем из нее пластинку размером приблизительно 40 на12 мм. Далее сгибаем ее по длине, превращая в корытце. Если одна из половинок тяги погнута, нужно аккуратно ее выровнять. Затем следует залудить концы, а потом – установить накладку, пропаяв место, где производился ремонт, по всей длине.
Отказ работы фиксатора. В случае неисправности фиксатора, который удерживает зонтик в закрытом состоянии, нужно надавить на стопорный выступ, затем резко сдвинуть его в направлении ручки

Таким образом появится возможность вытащить деформированный фиксатор, после чего его нужно осторожно выпрямить и поставить на место. Если фиксатор изогнулся до такой степени, что восстановить его не представляется возможным, вы можете заменить его другим, если у вас есть старый ненужный зонт с рабочим фиксатором.

Полный автомат — особенности механизма. Что нельзя делать.

Помните! Складной зонт полный автомат открывается и складывается только нажатием на кнопку в ручке зонтика!

Категорически запрещено: разбирать зонт для самостоятельного ремонта, т.к. внутри штока находится сильная пружина, которая может вас травмировать.

Первое нажатие (открывание зонта) — разблокирует и выдвигает телескопический шток, купол раскрывается. Второе нажатие (складывание купола) — высвобождает якорь, купол складывается.

Важное правило! Зонт полный автомат — открывается и складывается только нажатием на кнопку, расположенную в ручке. Запрещено! Руками раскрывать и складывать купол зонтика

Браться за бегунок зонта с автоматическим механизмом для его сдигания. Данные действия приводят к поломке: деталей фиксации, растяжению или обрыву нити (внутри телескопического штока), а также поломки мест её крепления

Запрещено! Руками раскрывать и складывать купол зонтика. Браться за бегунок зонта с автоматическим механизмом для его сдигания. Данные действия приводят к поломке: деталей фиксации, растяжению или обрыву нити (внутри телескопического штока), а также поломки мест её крепления.

При открытии: Допустим, вы забыли, что у вас зонт полный автомат и не нажали на кнопку. Толкаете бегунок рукой вперед от ручки зонта. Зонт не раскроется, т.к. шток зафиксирован и не выдвинется. Если толкать бегунок с усилием, то сломается фиксатор штока, расположенный в ручке зонта. Зонт, возможно, раскроется не полностью, но вот сложить его, нажатием на кнопку, у вас не получится.

При складывании:Первым нажатием на кнопку вы открыли зонт. Допустим, вы забыли, что у вас зонт полный автомат и чтобы сложить купол вы не нажали на кнопку, а с усилием тянете бегунок к ручке. Одновременно со складыванием купола начинает складываться телескопический шток. Якорь крепко зажат в гильзе. Нагрузка (созданная вами) может сломать якорь, растянуть или оборвать нить. В зависимости от места обрыва нити, данная поломка может препятствовать складыванию купола и сложению зонтика. При растягивании нити, купол зонта раскрывается не полностью.

Признаки поломки фиксатора, мест крепления нити, её обрыва (при нажатии на кнопку):При открывании – зонт “выстреливает”, появилась веревочка (нить) механизма, купол не раскрывается.При закрывании – щелчок и купол не складывается.

Варианты поломок:1 — вытянута или порвана нить, 2 — сломана одна из деталей, к которым крепится нить, 3 — поломка деталей фиксации штока (2) или якоря (8) ручке зонтика, либо повреждено всё устройство фиксации.

Совет: выбирайте зонты только проверенных марок, соблюдайте правила эксплуатации, ухода и хранения.

Часто погода бывает непредсказуемой, и маленький дождь может перерасти в проливной с сильными порывами ветра. Если при таком природном ненастье ваш автоматический зонт сломался, не спешите нести его в мастерскую или выбрасывать. Наши советы помогут вам отремонтировать его в домашних условиях. Кстати, посмотрите, возможно, у вас в доме уже имеются поломанные зонты, деталями которых вы сможете воспользоваться в процессе починки.

Инструкция по ремонту кнопки зонта

В большинстве случаев кнопка зонта не работает
по причине заклинивания внутреннего механизма. Происходит это чаще всего из-за неаккуратной эксплуатации изделия или из-за его низкого качества.

Чтобы снова заставить кнопку открывать и закрывать купол зонта, необходимо выполнить следующие действия:

  1. Снять нижнюю часть рукоятки. Для этого следует воспользоваться крестовой отверткой – ей нужно открутить винт, фиксирующий ручку на телескопическом штоке;
  2. Снимаем верхнюю часть ручки с кнопкой;
  3. Извлекаем кнопку;
  4. При помощи плоскогубцев слегка сжимаем толкатель кнопки, слегка удлиняя его;
  5. Собираем всё в обратной последовательности.

Более наглядно процесс ремонта кнопки зонта-автомата показан на видео:

ВИДЕО ИНСТРУКЦИЯ

Внимание!

Если со временем проблема вернется, можно полностью удалить толкатель и пользоваться зонтом как полуавтоматом. Однако для этого необходимо предварительно предельно ослабить центральную пружину (это делается путем обрезания части пружины) и удалив пружинки на лучах

Складной зонт с автоматическим открыванием и закрыванием удобен в эксплуатации. Одно нажатие кнопки на рукоятке – и вот в руке уже полностью раскрытый зонт и вы готовы отправиться навстречу непогоде. Повторное нажатие кнопки также автоматически соберет купол зонта и вам останется задвинуть шток и надеть чехол после просушки.

Однако, одно неверное движение способно испортить весь механизм и чтобы этого не произошло, разберемся, как он устроен и работает.

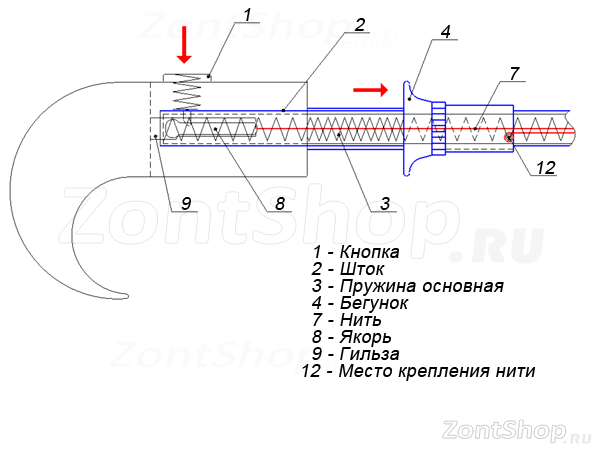

Когда зонт находится в сложенном состоянии, в рукоятке под кнопкой (1) одновременно удерживаются: телескопический шток (2) в сложенном виде и якорь (8) в гильзе (9). Внутри штока в натянутом состоянии находится нить, один конец которой прикреплен к якорю, а второй через валик (11) расположенный в коронке (6) закреплен к бегунку (12).

Открытие зонта

Первое нажатие на кнопку (1) высвобождает телескопический шток (2) зонта, который под действием сжатой внутри штока пружины (3) выдвигается вперед. Нить (7), закрепленная на штоке (2) коронки (6) через валик (11) подтягивает вверх бегунок (4). К бегунку снаружи крепятся опорные спицы (13), которые тоже перемещаются вперед и раскрывают конструкцию купола зонта.

На спицах каркаса расположены компенсационные пружины (10)

Примечание: компенсационные пружины – есть у зонтов с механизмом полный автомат и у зонтиков с автоматическим закрыванием (складывание купола). Служат для противодействия силы пружины (3) в момент раскрытия купола, а также участвуют в его складывании при нажатии на кнопку. Необходимое и достаточное количество этих пружин рассчитывается производителем на каждую модель зонта. Число пружин (10) зависит от размера купола и используемого материала. Компенсационные пружины могут быть не на каждой спице, и как мы уже отмечали, их количество зависит от модели и определяется производителем. Отсутствие на спице компенсационной пружины не является дефектом. К примеру: на зонтах с ручным открыванием этих пружин нет.

Сила пружины (3) в телескопическом стержне незначительно, но превышает силу сопротивления раскрытия купола. Пружины компенсации (10) на спицах зонта, в момент раскрытия купола растягиваются. Благодаря чему зонт плавно раскрывается, а не резко “выстреливает”. В раскрытом состоянии купола, компенсационные пружины (10) растянуты.

Складывание купола и сложение зонта

При нажатии кнопки (1) второй раз, освобождается якорь (8) из гильзы (9). Нить (7) не натянута и больше не удерживает бегунок. Бегунок (4) с прикрепленными к нему опорными спицами (13) спицами теперь может свободно перемещаться.

Пружины (10) на спицах сжимаются, возвращаясь в свое нормальное состояние, и складывают купол зонта. Вам осталось лишь задвинуть шток, чтобы сжать главную пружину и вернуть якорь в в гильзу, расположенную в рукоятке.

Ремонт шарнирного соединения спиц с тягами зонта

Наиболее часто поломка зонта заключается в выпадении трубчатой заклепки из шарнирного соединения тяг и спиц. От механической нагрузки при ветре края заклепки разгибаются, она выпадает и теряется.

Ремонт с помощью установки в качестве заклепки канцелярской скрепки

Если поломка зонта заключается в выпадении трубчатой заклепки из шарнира, а условий для ремонта нет, то отремонтировать его можно с помощью канцелярской скрепки.

Для этого достаточно продеть отогнутый конец скрепки через отверстия спицы и тяги, затем загнуть конец скрепки, как показано на фотографии.

Если под руками имеются плоскогубцы с функцией кусачек, то можно взять отрезок проволоки от канцелярской скрепки, изогнуть его с одной стороны в петлю, вставить в отверстия и сформировать петлю с другой стороны. Таким образом, проволока будет надежно выполнять функцию заклепки и не порвет ткань купола зонта.

Ремонт с помощью установки самодельной заклепки из медной проволоки

Это самый надежный способ ремонта, который я использую в последнее время. Отремонтированное шарнирное соединение в зонтике повторно ремонтировать не приходилось.

В качестве материала для заклепки используется медная проволока для электропроводки диаметром около 1 мм. Проволока подбирается в зависимости от диаметра отверстий в тяге и спице.

Перед изготовлением заклепки нужно продеть проволоку через отверстие в тяге и проверить, чтобы она легко ходила. Если туго, то нужно немного уменьшить диаметр с помощью наждачной бумаги.

Далее нужно сформировать головку заклепки. Для этого проволока зажимается в тисках и ударами небольшим молотком по краям они расклепываются, как показано на фото. Если торец проволоки не плоский, то нужно его обработать напильником с мелкой насечкой.

При ремонте зонта-автомата для возможности установки заклепки его нужно держать в полураскрытом положении, что не позволяет пружина, стремящаяся раскрыть купол. В этом случае надо с помощью веревки привязать подвижную нижнюю обойму зонтика к ручке, как показано на фотографии.

На следующем шаге нужно завести спицу в прорезь тяги и вставить подготовленную проволоку с головкой. Откусить лишнюю проволоку бокорезами с таким расчетом, чтобы выступающая ее часть составила около миллиметра.

На последнем шаге нужно прижать созданную головку проволоки к наковальне (подойдет любой массивный металлический предмет) и легкими ударами по краям расплющить проволоку до образования головки. Вот шарнир зонтика и отремонтирован.

Как показала практика, хотя зонтом пользуются в сырую погоду, медная заклепка не окисляется. При желании ее можно покрыть, например, маникюрным лаком.

Вместо медной проволоки можно с успехом использовать почтовые гвозди требуемого диаметра. Гвозди изготавливаются из мягких сортов железа и поэтому тоже хорошо расклепываются.

Ремонт шарнира зонта с помощью винтового соединения

Отремонтировать шарнирное соединение каркаса зонта можно с помощью винта с гайкой диаметром 1-2 мм подходящей длины.

Для этого нужно совместить отверстия деталей соосно, продеть через них винт и навинтить на него гайку. Если винт имеет избыточную длину, то после завинчивания гайки необходимо удалить выступающую часть с помощью бокорезов.

Обычно при перекусывании винта резьба деформируется, и винт не сможет самостоятельно открутиться. Но для надежности лучше уперев головку винта в наковальню расклепать его выступающую часть из гайки с помощью молотка.

Если имеется только винт, а гайки нет, то нужно укоротить его резьбовую часть до нужной длины и немного расклепать выступающую часть.

Если из шарнира выпала хотя бы одна заклепка, то наверняка, ослабли и другие. Поэтому чтобы в ближайшее время не заниматься опять ремонтом зонта, нужно простучать молотком, опирая на наковальню, все остальные заклепки.
