Как отрегулировать клапана на скутере

Регулировка зазора клапанов на четырехтакных скутерах

Когда необходимо производить регулировку.

После первых 500 км пробега, далее – согласно таблице проф. работ (см. Руководство по эксплуатации, будет размещено у нас на сайте).

Мотороллер не заводится или заводится с трудом.

С трудом набирает обороты.

Мотор издает звенящий шум.

Внимание, не только неправильная регулировка клапанов может вызвать эти проблемы. Описание распространенных проблем, возможные причины возникновения и способы устранения будут опубликованы на нашем сайте. Регулировка зазора только НА ХОЛОДНОМ МОТОРЕ!

Регулировка зазора только НА ХОЛОДНОМ МОТОРЕ!

Снимать сиденье осторожно, пластик хрупкий, особенно при низких температурах!

Возможно, после регулировки зазора потребуется настрйка карбюратора.

Перед снятием крышки головки цилиндра, желательно протереть двигатель. После снятия следить, чтобы посторонние предметы не попали в двигатель.

За возможный вред, вызванный неправильной регулировкой, автор статьи не несет никакой ответственности.

Ключи 9 и 8 мм (головки)

Щуп для установки зазора клапанов (нам понадобится 0,05 и 0,1 мм)

Шаг 1. Подготовительные работы.

Приготовте 3-4 баночки или другие емкости для шурупов, гаек и др. маленьких деталей. Так мы ничего не потеряем в процессе работы.

Снятие сиденья. Здесь нам понадобятся 10 мм торцевой ключ и отвертка. В багажном отделении находятся 4 гайки, которые необходимо открутить(две по бокам от замка сиденья и две на дне). Под резиновым ковриком для ног находятся 2 шурупа, которые мы тоже отвинчиваем (см фото).

Далее осторожно снимаем сиденье вместе с ящиком для шлема (багажным отделением). Под ним находится двигатель. Теперь мотор свободен и нам ничего не мешает

Теперь мотор свободен и нам ничего не мешает.

Шаг 2. Крышка вентилятора.

Чтобы настроить клапана, мы должны найти верхнюю мертвую точку.

Для этого снимаем пластиковую облицовку вентилятора для генератора:

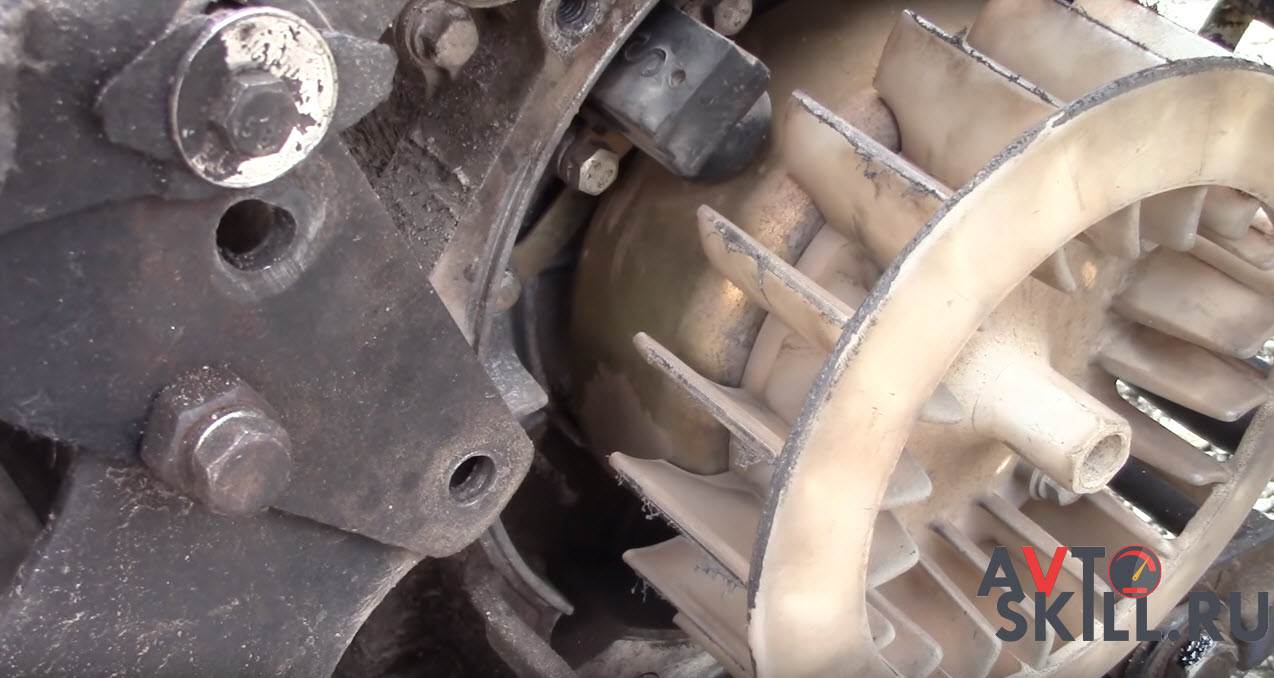

Откручиваем 2 гайки (М8) и два шурупа и снимаем облицовку:

Шаг 3. Крышка головки цилиндра.

Снимаем крышку головки цилиндра:

Для этого отвинчиваем 4 болта М10 и 2 гайки (гайками прикручена металлическая трубка). Теперь снимаем крышку и видим следующую картину:

Стрелками указаны клапана: вверху впуск, внизу — выпуск. До того, как мы начнем устанавливать зазор, необходимо найти ВМТ (верхнюю мертвую точку).

Шаг 4. Верхняя мертвая точка (ВМТ)

ВМТ — это точка, в которой поршень в цилиндре занимает верхнее положение. В данной статье я привожу метод поиска ВМТ с использованием рисок на роторе генератора. Конечно можно определить ВМТ по-другому, например по положению коромысел клапанов

Внимание: У четырехтактных скутеров существует 2 ВМТ!

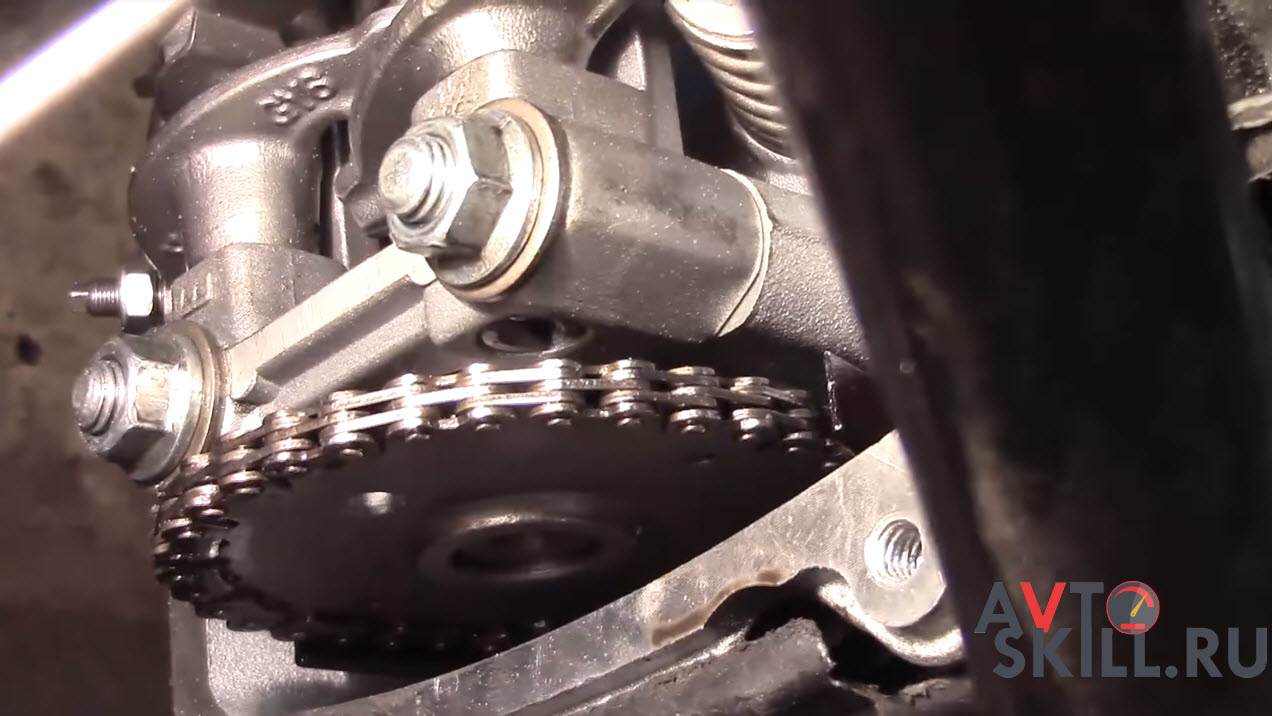

На звездочке распредвала находятся 3 отверстия. Их расположение, показанное на фото соответствует ВМТ поршня, при котором закрыты оба клапана (то, что нам нужно).

На маховике генератора вибиты риски: T (ВМТ) и F (момент зажигания):

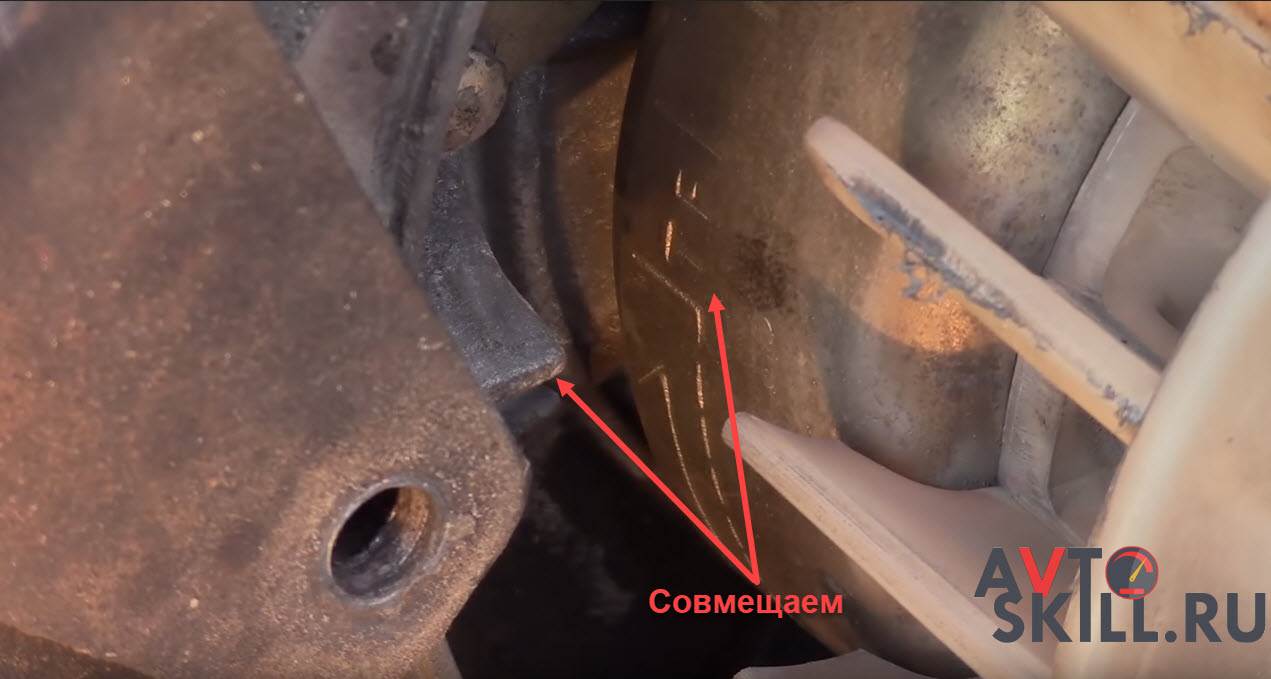

Риска T должна находиться напротив выступа, маркированного цифрой 1.

Чтобы совместить выступ и риску ВМТ, изпользуем торцевой ключ и вращаем вентилятор ПО ЧАСОВОЙ СТРЕЛКЕ до достижения ВМТ. Чтобы узнать, что это действительно ВМТ, легонько двигаем ключем, при этом коромысла клапанов не должны двигаться. Если они двигаются, то это не ВМТ, крутим вентилятор дальше, ПО ЧАСОВОЙ СТРЕЛКЕ, пока риска и выступ не совместятся.

Ну вот, мы нашли верхнюю мертвую точку, теперь можно приступить к регулировке клапанов.

Шаг 5. Регулировка / Проверка зазора клапанов.

Чтобы проверить зазор, берем щуп 0,05 мм и пытаемся просунуть его между клапаном впуска и регулировачным болтом.

Если это не удается (из-за отсутсвия или незначительного зазора) или зазор слишком большой, то ослабляем контрогайку М9 и крутим плоскогубцами или подходящим ключем болт настройки. По часовой стрелке – зазор уменьшается, против часовой – увеличивается. При этом держим щуп между клапаном и регулировочным болтом.

Щуп должен плотно сидеть между ними, так, чтобы щупом можно было двигать, но при движении на нем не должно оставаться царапин. Затягиваем контргайку, удерживая ключем или плоскогубцами болт настройки. После затяжки еще раз контролируем зазор.

Вот мы и настроили клапан впуска.

Тоже самое проделываем с клапаном выпуска. Доступ щупом к нему затруднен, но возможен. Зазор здесь должен быть 0,1 мм.

С настройкой клапанов покончено. Производим сборку в обратном порядке, ставим все части на место. (крышка головки, облицовка вентилятора, сиденье).

Смотрим, ничего ли мы не забыли. Все шурупы, болты, гайки соответственно затягиваем

С пластиком работаем осторожно! Может поломаться, особенно при низких температурах

Источник

Когда нужно регулировать клапана

Совет!

Специалисты рекомендуют проводить первую настройку узла и диагностику люфтов после первых 500 км пробега мототехники, и 5-7 тысяч км потом.

Проведение сервисных работ потребуется и при устранении неполадок в двигателе, возникновении характерных звуков, потери мощностей во время разгона или когда байк заглох, и невозможно его завести.

Для проведения ремонтных работ потребуется минимальный набор ключей и инструментов:

  • Пассатижи;
  • Крестовая отвёртка;
  • Пара рожков на 8 и 9;
  • Торцевой ключ на 10;
  • Щупы 0.05 и 0.1 мм.

Щупы Внимание!

Зазоры на клапанах скутера должны быть строго 0.05 для верхнего и 0.1 для нижнего, поэтому щупы должны быть исключительно такой же толщины.

Регулировка

Подготовка к работе

Перед началом регулировки даем двигателю остыть пару часов или закатываем его в теплое помещение если он у вас стоял на морозе. Обдуваем продувочным пистолетом разъем крышки клапанов от пыли и начисто вытираем его тряпкой. С левой стороны мотоцикла выкручиваем пробки на крышке генератора — их там две.

Снимаем крышку клапанов. Крышка клапанов находиться сразу под бензобаком и крепиться к головке тремя болтами на 8.

Установка поршня в верхнею мертвую точку в такте сжатия

Вставляем в отверстие крышки генератора ключ или головку на 14 и потихоньку проворачиваем двигатель против часовой стрелки (влево) пока штанга приводящая в действие впускной клапан не откроет его.

Зачем это нужно?

Дело в том, что в этом двигателе нет меток, которые показывают нам положение распределительного вала. В свою очередь, распределительный вал вращается несколько медленней коленчатого вала и становиться в нужное нам положение: в конце такта сжатия, когда клапана будут полностью закрыты — каждый второй оборот коленчатого вала.

Поэтому мы проворачиваем коленчатый вал до того момента, когда откроется впускной клапан. Впускной клапан открывается в начале такта впуска за которым сразу же идет такт сжатия и после того как впускной клапан откроется — доворачиваем влево коленчатый вал пока риска на роторе генератора рядом с английской буквой «Т» не станет ровно посередине верхнего смотрового окна в крышке генератора. Это и будет нужное нам положение коленчатого и распределительного вала, когда поршень займет крайнее верхнее положение в такте сжатия.

Повторим алгоритм действий еще раз

  1. Проворачиваем коленчатый вал против часовой стрелки
  2. Контролируем момент, когда штанга выйдет и откроет впускной клапан
  3. После открытия впускного клапана — доворачиваем вала покуда риска на роторе генератора рядом с английской буквой «Т» не станет строго посередине смотрового окна крышки генератора.

Регулировка теплового зазора между клапаном и коромыслом

После того как поршень и распределительный вал займет нужные нам положения — берем измерительный щуп, производитель рекомендует устанавливать тепловой зазор в пределах от 0,06 и до 0,08 мм для обоих клапанов. И пытаемся вставить его между стержнем клапана и регулировочным болтом коромысла.

  1. Если щуп проходит без заметного усилия, то откручиваем контргайку на регулировочном болте, подкручиваем регулировочный щуп так, чтобы регулировочный щуп проходил между болтом и стержнем клапана с едва заметным усилием. По достижении необходимого усилия перемещения измерительного щупа — фиксируем регулировочный болт плоскогубцами и заворачиваем контргайку. После затяжки контргайки производим повторную проверку зазора и в случае необходимости — корректируем его вышеописанным способом.
  2. Если щуп не проходит между клапаном и регулировочным болтом — производим те же действия.

После окончательной регулировки — проворачиваем ключом на несколько оборотов двигатель, позиционируем распределительный вал в положении как при регулировке и по новой проверяем зазор. В случае необходимости — корректируем. Наносим на плоскости крышки клапанов и пробок герметик и затягиваем их в обратном порядке.

Как Отрегулировать Клапана На Дельте

в качестве отрегулировать клапан на дельте

Звуки сторонних двигателей, пикирование газа, нестабильная работа двигателя, потеря мощности являются одной из основных причин этих недугов. это нерегулируемые зазоры впускного и выпускного клапанов. Правильная регулировка клапанов очень важна для работы двигателя.

На первый взгляд процесс отладки кажется сложной операцией, но он доступен даже начинающему гонщику. Все, что вам нужно сделать, это сделать все правильно.

Набор ключей и зондов необходим для регулировки зазора клапанов на Stels SB 200. Регулировка может быть выполнена только на крутом двигателе. Во-первых, У вас должен быть доступ к механизму синхронизации. Для этого снимите резервуар. Следующим шагом является откручивание крышки клапана. Монтируется на 3 болта.

Ослабив болты, вы можете столкнуться с большими трудностями при регулировке клапанов, особенно на мотоцикле Stels SB 200. Из-за высокой позиции двигателя и конструктивных особенностей рамы, крышка клапана будет сложно. Иногда вы можете вытащить эту крышку, просто повернув ее. Часто владельцы слегка опускают двигатель, отвинчивая крепление. Это позволяет легко снять крышку и регулировать клапан. Вы также можете растереть верхние ребра на крышке, чтобы удалить крышка клапана и без опускания двигателя. И последнее решение. регулирование без полного освобождения механизма синхронизации. Крышка легко снимается с впускного клапана. И отладка клапан так что вы должны усердно работать. Если вы поднимите крышку как можно дальше, тогда будет достаточно места, чтобы закрепить винт плоскогубцами, выкрутить и затянуть гайку гаечным ключом.

READ Как отрегулировать клапана на москвиче 412

в качестве регулировать клапан на мопеде

В этом видео мы объясним, как это сделать отрегулировать клапан

и риск неправильного регулирования.

А теперь мы переходим к самому процессу корректировки. Сначала нужно установить верхнюю мертвую точку поршня. Когда вы открываете смотровое окно над генератором, вам нужно найти метку Т, прокручивая коленчатый вал. Следует отметить, что в четырехтактном двигателе имеется 2 TDK, поэтому при желаемой отметке T оба клапана должны быть ослаблены. Когда вы найдете нужную точку, вы можете начать проверять пропуски. На впускной клапан зазор должен быть 0,05 мм на выходе. 0,06-0,07 мм. Если зазор не совпадает, то открутите гайку и используйте регулировочные винты, чтобы выбрать необходимый зазор. Затем затяните гайку, удерживая регулировочный винт плоскогубцами. Проверьте разрыв снова. выполните аналогичную процедуру с выпускным клапаном. После сборки мотоцикла рекомендуется отрегулировать карбюратор.

Предварительные работы

До ремонтных работ проводится самая первичная, необходимая диагностика узлов мотора, осмотр ремонтных принадлежностей, оценка погодных условий и т. д. Резюмируя, перечень предварительных работ выглядит следующим образом:

  • Мотор байка должен быть холодным, желательно не совершать перед ремонтом поездок на нем;
  • Заранее необходимо почистить от копоти и грязи элементы двигателя, поскольку грязь может попасть внутрь клапанов;
  • Температура в гараже (или другом месте проведения ремонтных работ) должна быть обязательно выше ноля;
  • Байк жёстко фиксируется на подножке или другими удобными способами;
  • Необходимый комплект ключей и контейнеров подготовлены и находятся под рукой.

Периодичность

Первую регулировку желательно сделать сразу после покупки скутера, причем как нового так и бывшего в употреблении. Остальные регулировки производить через 3000 — 4000 км пробега.

Очень многие владельцы мотороллеров периодически жалуются на неприятный звук, доносящийся из головки цилиндра, напоминающий цокот или пощелкивание. Или же чувствуют, что их скутер при заводе медленно набирает обороты. Это верный признак того, что двигатель скутера доживает свои последние недели, а может быть и дни.

Регулировку клапанов на скутере желательно проводить сразу после покупки либо после первого пробега в 500 км

В норме такое явление происходит после пробега в 2500-3000 км, и, чтобы не усугубить положение мотороллера, нужно обязательно своевременно отрегулировать зазоры клапанов, находящиеся в движке. Выполнять эту процедуру необходимо сразу после покупки (если мотороллер китайский), затем после первого пробега в 500 км и далее в соответствии с таблицей профессиональных работ, которая размещена в руководстве по эксплуатации.

Как отрегулировать клапана на скутере 4т 50 кубов с мотором 157 qmj

Процесс регулировки клапанов на этом байке начинается с обеспечения доступа к головке цилиндра. Первым шагом станет извлечение емкости под седлом байка, которая зафиксирована несколькими винтами. Разобравшись с получением доступа к головке цилиндра, скручиваем четыре болта и вынимаем ГБЦ из двигателя. Далее, получаем доступ к корпусу кулера. С одной стороны, если нет времени или обстоятельства мешают, можно не производить полный демонтаж вентилятора, ограничившись только снятием крышки. Однако, лучше полностью демонтировать ее, поскольку таким образом откроется полный и свободный доступ к необходимым в дальнейшем узлам и меткам. Если остановились на варианте частичного демонтажа, то для снятия заглушки, на которую показывает стрелка, хватит обычной отвертки. Снятая заглушка даст минимальный обзор, позволяющий рассмотреть все необходимые метки ротора.

После получения доступа к ротору, берется торцевой ключ на 14 (можно попробовать сделать это и руками, если получится), который вставляется в кожух генератора, и, с применением некоторых усилий, осуществляется вращение ротора по часовой стрелке, внимательно посматривая в этот момент в дырку на кожухе. Необходимо выставить ротор в такое положение, когда в отверстии будет отчетливо просматриваться метка «Т», говорящая о позиции поршня в точке ВМТ.

Теперь плавно переходим к газораспределительному узлу

Обратите внимание, что в этот момент все клапаны должны быть закрыты, а дырки на звезде распредвала должны быть в том же положении, как и в случае с предыдущим мотором на этой ступени настройки, изображенном на фото выше. Если все сходится, можно переходить к следующему шагу

Если метка на роторе на совпадает с тем, как изображено на фотографии, то потребуется продолжить вращать ротор, до тех пор, пока метка не встанет параллельно выступу. В процессе вращения нельзя забывать внимательно следить за состоянием клапанов и отверстий на звезде.

На этом этапе у некоторых мотолюбителей могут возникнуть определенные трудности – например, если те самые отверстия на звезде не совпадают.  Как правило, такая ситуация происходит из-за растяжения цепи. Если расхождение невелико, то в этом нет особой проблемы, и можно не заниматься этим вопросом. Однако, большое расхождение меток в последующем чревато неисправностью мотора, и значит, что пора произвести замену цепи:

  1. Ослабляется контргайка, фиксирующая верхний клапан.
  2. Под клапан вставляется щуп 0.05, и гаечным ключом затягивается болт регулировки.

Для проверки натяжения — щуп с небольшим усилием должен занять исходное место и почти свободно извлекаться. Если возникли какие-либо проблемы, то вся процедура повторяется до получения необходимого результата.

  • Закончив с впускным клапаном, переходим на выпускной. Для проведения регулировки этого клапана используется щуп 0.1 мм. Сама процедура точно такая же:
    1. Ослабляется винт.
    2. Устанавливается щуп.
    3. Затягиваются все крепёжные винты и в последний раз измеряется люфт.

На этом настройка клапанов этого байка подходит к концу. Остается лишь провести сборку в обратном порядке и проверить в «деле» новую конфигурацию настроек.

Более подробно и наглядно про регулировку клапонов на подобном скутере смотрите в видеоролике:

Можно отметить, что после регулировки люфта можно заодно провести и диагностику карбюратора.

Устройство пускового обогатителя скутера

Существуют два типа пусковых обогатителей — ручной и автоматический.

Ручной (механический) пусковой обогатитель требует регулировки — его нужно открыть при запуске и закрыть после прогрева двигателя при помощи тросика на руле. Но в ручную открывать и закрывать дополнительный канал подачи смеси неудобно. Автоматический пусковой обогатитель (термоэлектроклапан) устанавливается на большинстве современных скутеров 2т и 4т. Устройство автоматического пускового обогатителя мы узнаем дальше.

  1. Корпус электроклапана
  2. Керамический нагреватель
  3. Привод (порошок)
  4. Шток
  5. Толкатель
  6. Заслонка
  7. Топливная камера
  8. Поплавковая камера
  9. Топливный жиклер пуска
  10. Пружина

В карбюраторе скутера имеется небольшая дополнительная топливная камера 7, соединяющаяся с основной поплавковой камерой 8 через жиклер пуска 9. Трубка из камеры 7 ведет в смесительную камеру в которую подается воздух и из которой в двигатель идет воздушнобензиновая смесь. В смесительной камере может перемещаться заслонка 6, аналогичная дроссельной заслонке карбюратора, только гораздо меньше размером. Так же как и в дроссельной, в пусковой заслонке находится подпружиненная игла, которая закрывает топливный канал при опускании заслонки. Корпус 1 клапана обернут теплоизоляцией (пенополиэтилен) и закрыт резиновым чехлом. Такая конструкция обогатителя применяется практически на всех современных скутерах.

В более старых моделях может применяться конструкция без электрического нагревателя, теплота передается на привод через медный теплопроводящий цилиндрик непосредственно от цилиндра двигателя скутера, а вместо порошка с нагревательным элементом установлена мембрана. Одна полость колбы, где она расположена соединяется через термоклапан с впускным коллектором, который закреплен на головке цилиндра.

Подготовка к работе

Для мелких деталей вроде крепежа надо приготовить пустую банку или коробку, чтобы ничего не потерять. Желательно, чтобы для каждого типа крепежа (различающего по диаметру) был свой отсек – так при сборе исключается неправильный монтаж деталей, лишний шум из-за неустойчивости фиксации и осложнения при езде после сборки.

Температура помещения должна составлять 18-25 градусов, так как при более низком значении будет некомфортно работать из-за ухудшенной чувствительности пальцев. В зимний период необходимо прогреть гараж до указанных значений. Другая причина – это характер самих зазоров. Они являются тепловыми, поэтому при ремонте и профилактике с другой температурой возможна неправильная настройка и ухудшение состояния двигателя в дальнейшем. Перед получением непосредственного доступа к мотору понадобится снять сидение и отложить его туда, где нет грязных деталей.

Как настроить клапана на мопеде Альфа: инструкция

На мопеде Альфа стоит мотор — точная копия двигателя, производящегося Хондой уже много лет. Схема, отработанная годами, работает на Хонде Супе Каб, на моделях Манки, Горилла и Джазз. Над этим мотором ставили бесчеловечные эксперименты, наливая вместо моторного масла подсолнечное. Немного пахло жареными семечками, но мотор работал. Это видео очень популярно у владельцев любой техники, на которой стоит такой мотор. Китайский мотопром почти ничего не испортил. Если следить за состоянием мопеда в целом и мотора в частности, техника прослужит достаточно долго.

Внутреннее устройство двигателя мопеда Альфа

Правильное обслуживание двигателя

При покупке нового мопеда Альфа, через тысячу километров щадящего пробега необходимо поменять масло и сделать регулировку клапанов. Детали мотора притерлись друг к другу, лишнее соскребли и теперь можно выводить агрегат в нормальные рабочие режимы. Масло вполне подойдет и полусинтетическое, этот мотор не высоко оборотистый, а регулировка клапанов это необходимый пункт технического обслуживания любого мопеда и даже мотоцикла.

Что происходит в моторе?

Во время работы мотора происходит тепловое расширение всех деталей и клапанов в том числе. Если зазор в клапанах больше номинального, возрастут ударные нагрузки на весь газораспределительный механизм и, в конце концов, он выйдет из строя. При зазоре больше чем положено из мотора раздается такой грохот, что оставить это без внимания будет невозможно. Если зазор меньше, то клапана от теплового расширения просто зажмутся и перестанут открываться. Мопед не будет заводиться. Стоит один раз посмотреть видео с принципами работы четырехтактного двигателя, чтобы понять, как работает мопед и как его отрегулировать. Видео с процессом настройки мотора мопеда Альфа вы сможете снять сами.

Инструменты для настройки

Итак, как настроить клапана на мопеде Альфа? Что для этого нужно? Нужно обеспечить доступ к механизму регулировки. В голове двигателя есть две небольшие шестигранные крышки, сверху, там впускные клапана, и снизу, к выхлопной трубе, там выпускные клапана. Регулировка впускных клапанов проще, все видно. Снимая крышки, не потеряйте резиновое кольцо, которыми они герметизируются. А чтобы отрегулировать выпускные клапана, если нет подъемника, будет удобнее мопед положить на левый бок. Понадобятся специальный четырехгранный ключ для регулировочного винта и ключ на одиннадцать для контргайки. Щупы для измерения зазора.

Как происходит регулировка?

Можно предварительно посмотреть какое-нибудь видео на эту тему. Зазор измеряется между верхней частью клапана и регулировочным винтом. Щуп берем тот, на котором написано «0,05». Ослабляем гайку, и, положив щуп под болт, четырехгранным специальным ключом регулируем зазор до тех пор, пока кончик болта не будет легко касаться щупа. Если щуп выходит с небольшим усилием, зазор меньший, чем надо.

Первый раз достаточно сложно почувствовать необходимое усилие. И каждый раз, нужно будет заводить мопед, чтобы понять, как прошла регулировка. Но со временем навык наработается. Обычно на впуске у клапанов зазор меньше, чем на выпуске. Это связано с тем, что выпускные клапана больше греются от температуры выхлопных газов. Но в этом моторе зазоры одинаковые и просты для запоминания.

Дополнительный инструмент

В стандартном наборе инструментов к мопеду Альфа нет специального ключа, чтобы отрегулировать систему газораспределения мопеда. С этим вопросом принято обращаться к специалистам. Если есть в планах доскональное обслуживание своего мопеда, им стоит обзавестись. Еще в списке полезных ключей и приспособлений съемник генератора и корончатый ключ для отвинчивания корончатой гайки сцепления.

В обращении с любой техникой важна культура производства. Если не проводить все работы молотком и зубилом, мопед прослужит верой и правдой долгие годы.

omopede.ru

Как отрегулировать клапана в мопеде: звездочка клапанов

#1

Сегодня улицы городов и деревень полны счастливых обладателей различных мопедов и скутеров. Владельцы такой техники имеют множество преимуществ перед мотоциклистами, ведь небольшая мощность мопедного двигателя с легкостью компенсируется ничтожным расходом бензина. Для того, чтобы сохранять динамику и тягу своего мопеда или скутера, водитель должен регулярно следить за зазорами клапанов. Согласно техническим характеристикам большинства современных мопедов, клапана необходимо регулировать каждые 4000 километров пробега.

#2

На деле же замерять зазоры следует после каждой разборки двигателя. В любом случае, о том, что пора произвести замер теплового зазора, владельцу подскажет характерный стук при работе двигателя. Чаще всего в интернете на различных форумах неопытные владельцы мопедов интересуются тем, как отрегулировать клапана на мопеде альфа. На самом деле нет ничего сложного в том, чтобы сделать это. Для регулировки клапанов необходимо установить положенные двигателю тепловые зазоры.

#3

Прежде всего, для того, чтобы отрегулировать зазоры клапанов, необходимо открыть специальные лючки в головке цилиндра. Стоит отметить, что регулировка клапанов выполняется только на остывшем двигателе. Делается это, чаще всего, при помощи обычной отвертки или гаечного ключа. Размер гайки определяется самостоятельно. Затем необходимо привести поршень в верхнюю мертвую точку, при этом оба клапана должны быть закрыты (конец такта сжатия) . Для этого нужно вращать двигатель при помощи кикстартера, пока специальная отметка на звездочке распределительного вала не займет вертикальное положение.

#4

Легче всего проворачивать двигатель, когда свеча зажигания вынута из головки цилиндра (для уменьшения компрессии) . После того, как как оба клапана придут в нужное положение, при помощи гаечного ключа ослабляется контр гайка при неподвижности регулировочного винта, а в зазор вставляется необходимый щуп. Нормальным у мопедных двигателей принято считать зазор в 0,5 мм. В зазор вставляется щуп толщиной в 0,5 мм, а гайка затягивается. Нужно затягивать гайку так, чтобы щуп вытаскивался с некоторым усилием. После проведения регулировки клапанов одного клапана необходимо приступить к тем же самым действиям, но уже со вторым клапаном.

#5

Если оба клапана отрегулированы, свеча зажигания вставлена, а лючок на головке цилиндров закрыт, значит регулировка зазоров успешно проведена, а мопед или скутер снова готов к эксплуатации. Регулировка клапанов — не та проблема, с которой стоит обращаться в сервисный центр. Проще и дешевле отремонтировать мотовелосипед своими руками.

Регулировка зазора клапанов на 4-тактных скутерах

Застучал двигатель или просто пришло время проверить клапана? Читаем, задаем вопросы. Настройка зазора клапанов Производить настройку самому или в мастерской, каждый решает сам. Хотелось бы отметить, что регулировка зазора клапанов не такое уж и сложное дело, с этим справится любой, кто умеет крутить гайки

Необходимы лишь внимание и аккуратность. Данная статья поможет Вам

Когда необходимо производить регулировку – После первых 500 км пробега, далее – согласно таблице проф. работ; – Мотороллер не заводится или заводится с трудом; – С трудом набирает обороты; – Постоянно глохнет; – Мотор издает звенящий шум.

Внимание, не только неправильная регулировка клапанов может вызвать эти проблемы. Описание распространенных проблем, возможные причины возникновения и способы устранения будут опубликованы на нашем сайте

Внимание: – Регулировка зазора только НА ХОЛОДНОМ МОТОРЕ! – Снимать сиденье осторожно, пластик хрупкий, особенно при низких температурах! – Возможно, после регулировки зазора потребуется настрйка карбюратора (читайте на сайте). – Перед снятием крышки головки цилиндра, желательно протереть двигатель

После снятия следить, чтобы посторонние предметы не попали в двигатель. – За возможный вред, вызванный неправильной регулировкой, автор статьи не несет никакой ответственности.

– Плоскогубцы – Крестовая отвертка – Ключи 9 и 8 мм (головки) – Щуп для установки зазора клапанов(нам понадобится 0,05 и 0,1 мм).

Шаг 1. Подготовительные работы. Приготовте 3-4 баночки или другие емкости для шурупов, гаек и др. маленьких деталей. Так мы ничего не потеряем в процессе работы.

Снятие сиденья. Здесь нам понадобятся 10 мм торцевой ключ и отвертка. В багажном отделении находятся 4 гайки, которые необходимо открутить(две по бокам от замка сиденья и две на дне). Под резиновым ковриком для ног находятся 2 шурупа, которые мы тоже отвинчиваем (см фото).

Далее осторожно снимаем сиденье вместе с ящиком для шлема (багажным отделением). Под ним находится двигатель

Теперь мотор свободен и нам ничего не мешает.

Шаг 2. Крышка вентилятора.

Чтобы настроить клапана, мы должны найти верхнюю мертвую точку.Для этого снимаем пластиковую облицовку вентилятора для генератора:

Откручиваем 2 гайки (М8) и два шурупа и снимаем облицовку:

Шаг 3. Крышка головки цилиндра. Снимаем крышку головки цилиндра:

Для этого отвинчиваем 4 болта М10 и 2 гайки (гайками прикручена трубка подачи бензина). Теперь снимаем крышку и видим следующую картину:

Чтобы совместить выступ и риску ВМТ, изпользуем торцевой ключ и вращаем вентилятор ПО ЧАСОВОЙ СТРЕЛКЕ до достижения ВМТ. Чтобы узнать, что это действительно ВМТ, легонько двигаем ключем, при этом коромысла клапанов не должны двигаться. Если они двигаются, то это не ВМТ, крутим вентилятор дальше, ПО ЧАСОВОЙ СТРЕЛКЕ, пока риска и выступ не совместятся.

Ну вот, мы нашли верхнюю мертвую точку, теперь можно приступить к регулировке клапанов.

Внимание! Если Вы ставите новую головку – перед регулировкой выкрутите максимально регулировочные винты клапанов! Иначе по неосторожности можно погнуть клапана. Шаг 5. Регулировка / Проверка зазора клапанов

Чтобы проверить зазор, берем щуп 0,05 мм и пытаемся просунуть его между клапаном впуска и регулировачным болтом

Регулировка / Проверка зазора клапанов. Чтобы проверить зазор, берем щуп 0,05 мм и пытаемся просунуть его между клапаном впуска и регулировачным болтом

Шаг 5. Регулировка / Проверка зазора клапанов. Чтобы проверить зазор, берем щуп 0,05 мм и пытаемся просунуть его между клапаном впуска и регулировачным болтом.

Если это не удается (из-за отсутсвия или незначительного зазора) или зазор слишком большой, то ослабляем контрогайку М9 и крутим плоскогубцами или подходящим ключем болт настройки. По часовой стрелке – зазор уменьшается, против часовой – увеличивается. При этом держим щуп между клапаном и регулировочным болтом.

Щуп должен плотно сидеть межде ними, так, чтобы щупом можно было двигать, но при движении на нем не должно оставаться царапин. Затягиваем контргайку, удерживая ключем или плоскогубцами болт настройки. После затяжки еще раз контролируем зазор.

Вот мы и настроили клапан впуска.

То же самое проделываем с клапаном выпуска. Доступ щупом к нему затруднен, но возможен. Зазор здесь должен быть 0,1 мм.

С настройкой клапанов покончено. Производим сборку в обратном порядке, ставим все части на место (крышка головки, облицовка вентилятора, сиденье).

Смотрим, ничего ли мы не забыли. Все шурупы, болты, гайки соответственно затягиваем

С пластиком работаем осторожно! Может поломаться, особенно при низких температурах
